Muovinen Garden Flow Pot -muotti

Muovinen Garden Flow Pot -muotti – mukautettu epäsäännöllinen muoto / vapaamuotoinen suunnittelija istutuskoneen ruiskumuotin valmistaja

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottien valmistaja, joka toimittaa muovisia Garden Flow Pot -muotteja / epäsäännöllisen muotoisia vapaamuotoisia istutusmuotteja (Organic Flowing Lines, Rocky Mountain Styles, Modern Artistic Sculptures) maailmanlaajuisille huippuluokan puutarhasisustusbrändeille, maisema-arkkitehdeille ja designhuonekalujen valmistajille. Toisin kuin tavallisissa lieriömäisissä tai pallonmuotoisissa ruukuissa, näissä Garden Flow -ruukuissa on epäsymmetriset kaaret, koverat laaksot ja epätasaiset seinämänpaksuudet, mikä vaatii edistynyttä muottitekniikkaa yksinkertaisten auki-kiinnityökalujen lisäksi.

Tyypillisesti High-Impact PP- tai ABS-muoviin (MFR 8–15) valettu design-istutuskone hyödyntää moniliukumekanismeja (3–5 liukuvaa ydintä), hydraulisylintereitä syviin altaleikkauksiin ja mukautettuja jäähdytyskanavia (3D-tulostettu tai pistooliporattu) lämmön hallitsemiseksi paksuissa, epäsäännöllisissä osissa. Muotimme varmistavat, että monimutkaiset taiteelliset muodot toistetaan terävinä reunoin ja nollan uppoamisjäljillä, mikä tekee niistä ihanteellisia luksusterassille, hotellien maisemointiin ja taidegallerioihin.

Kalliovuoristotyylisistä jättimäisistä istutuskoneista (400–800 mm) nestemäisiin orgaanisen muotoisiin parvekemaljakoihin tarjoamme täyden DFM-katsauksen, joka keskittyy liukuhäiriöihin, mukautuvaan jäähdytysasetteluun ja hitsauslinjan piilottamiseen ennen teräksen leikkaamista.

muovisten kukkaruukkumuotien tekniset tiedot:

Piristä seuraava muovinen kukkaruukkumuottiprojektisi!

Mikä on Garden Flow Pot -muotti?

Garden Flow Pot Mold on monimutkainen ruiskumuotti, joka on suunniteltu tuottamaan ei-geometrisiä, vapaamuotoisia muovisia istutuslaitteita. Määrittävät ominaisuudet ovat:

Epäsäännöllinen / epäsymmetrinen muoto – ruukun poikkileikkaus ei ole vakio. Siinä voi olla pullistuvia käyriä, sisäänpäin olevia kolhuja tai virtaavia linjoja, jotka jäljittelevät luontoa.

Monimutkaiset alaleikkaukset – Syvät koverat alueet estävät suoran työntämisen. Vaatii vähintään 3 liukuvaa sydäntä (joskus hydraulista) muottiteräksen poistamiseksi negatiivisesta vedosta.

Muuttuva seinän paksuus — Seinien paksuus voi vaihdella 2–6 mm eri osissa. Tämä vaatii asiantuntevaa jäähdytyssuunnittelua estämään uppoamisjäljet ​​näkyville "virtaaville" pinnoille.

Taiteellinen pintaviimeistely – Usein yhdistää kiillotetut kohokohdat (SPI A2) kivimaisiin pintakuvioihin (VDI 30–42) saman osan eri alueilla.

Tärkeimmät muottitekniikan kohokohdat (epäsäännöllinen virtauspotti)

Multi-Slide & Hydraulic Core mekanismi

Toisin kuin yksinkertaisissa ruukuissa, virtausruukuissa on usein 3–5 liukuvaa sydäntä, jotka liikkuvat eri suuntiin. Käytämme hydraulisylintereitä suuriin iskuihin (> 100 mm) ja H13 (2344 ESR) nitridoituja luistia kulutuksenkestävyyttä vastaan ​​monimutkaisia ​​geometrioita vastaan. 3D-häiriötarkistukset varmistavat, ettei törmäyksiä tapahdu nopean pyöräilyn aikana.

Mukautettu jäähdytys (3D-painetut / taivutetut putket)

Vakiosuora jäähdytys epäonnistuu epäsäännöllisissä muodoissa. Suunnittelemme mukautuvat jäähdytyskanavat, jotka seuraavat osan ääriviivaa joko 3D-tulostetuilla metallisisäkkeillä (MS1-teräs) tai taivutetulla kupariputkella, joka työnnetään sisään. Tämä säilyttää ΔT ≤ 4–5 ℃ vaihtelevien seinämäpaksuuksien yli, mikä eliminoi uppoamisjäljet ​​paksuista lohkoista.

Hitsauslinjan hallinta esteettisille pinnoille

Virtaavat muodot saavat useita virtausrintamia kohtaamaan. Käytämme Moldflow-analyysiä ennustaaksemme hitsauslinjojen sijainnit ja siirtääksemme portteja tai lisäämällä ylivuotokuoppia piilottaaksemme ne näkymättömille alueille tai pintakuviointivyöhykkeen sisälle.

Hybridipinnan viimeistely (kiillotus + tekstuuri)

Yhdessä ontelossa voi olla SPI A2 korkeakiiltoisia kiillotettuja huippuja (esittää vettä tai kiiltoa) ja VDI 36 happoetsattuja laaksoja (esittää kalliota tai kuorta). Maskimme ja käsittelemme nämä vyöhykkeet erikseen saavuttaaksemme monisävyisen taiteellisen vaikutelman.

Syväydintuuletus ja -poisto

Syvät koverat alueet pidättävät ilmaa. Sisällytämme sintrattua huokoista terästä olevaa tuuletusaukkoa ja ejektoriholkkeja syvien ytimien juureen estämään palamisjälkiä ja helpottamaan monimutkaisten muotojen poistamista.

Vankka muottipohja sivutoimijoille

Kun useita liukukappaleita työntyvät toisiaan vasten, käytämme järeitä itsevoitelevia ohjauskiskoja ja tavallista paksumpia tukipilareita estämään muotin taipumista suuressa ruiskutuspaineessa.

Valmistus- ja validointiprosessimme (Flow Pot Mold)

Monimutkainen DFM- ja virtaussimulointi — Analysoi 3D-malli liukusuuntaa varten (3–5 akselia). Suorita Mouldflow tunnistaaksesi hitsauslinjat ja ilmalukot syviltä koverilta alueilta. Suunnittele mukautuva jäähdytysasettelu. Ilmainen DFM-raportti.

Karkaistu terästyöstö — monimutkaisten käyrien CNC-rouhinta. Aseporaus ohjauslevyille. Mukautettujen jäähdytysosien 3D-tulostus (jos valittu).

Slide & Core Fitting — Hio H13-levyt mikronitoleranssiin. Nitridin pinta. Sovita käsin liukumäkiin, mikä varmistaa saumattoman tekstuurin siirtymisen.

Hybridipinnan viimeistely — Maskin ontelo. Puolan korkeakiiltoalueet (SPI A2). Acid-etch-kuvioidut vyöhykkeet (VDI 30–42). Poista maski.

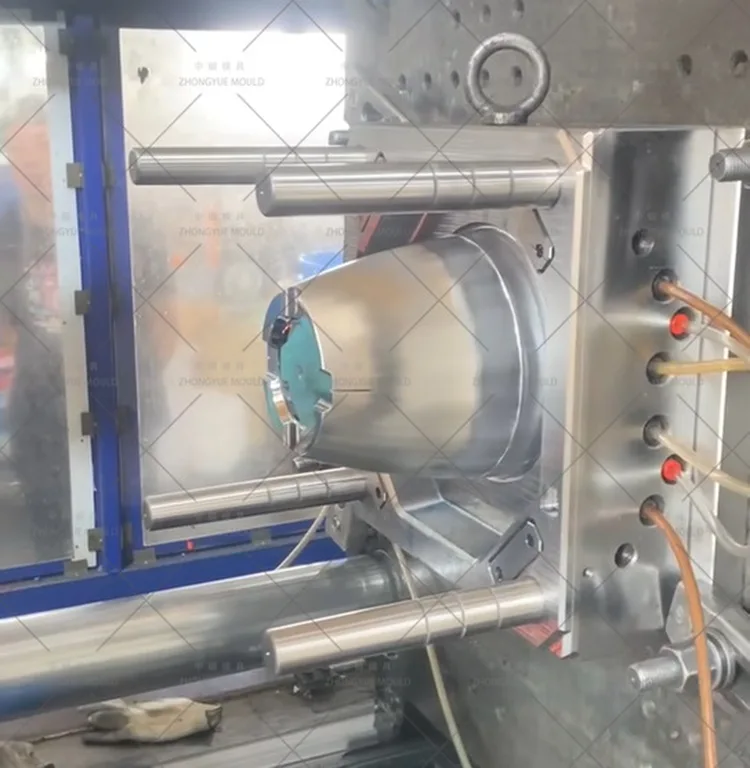

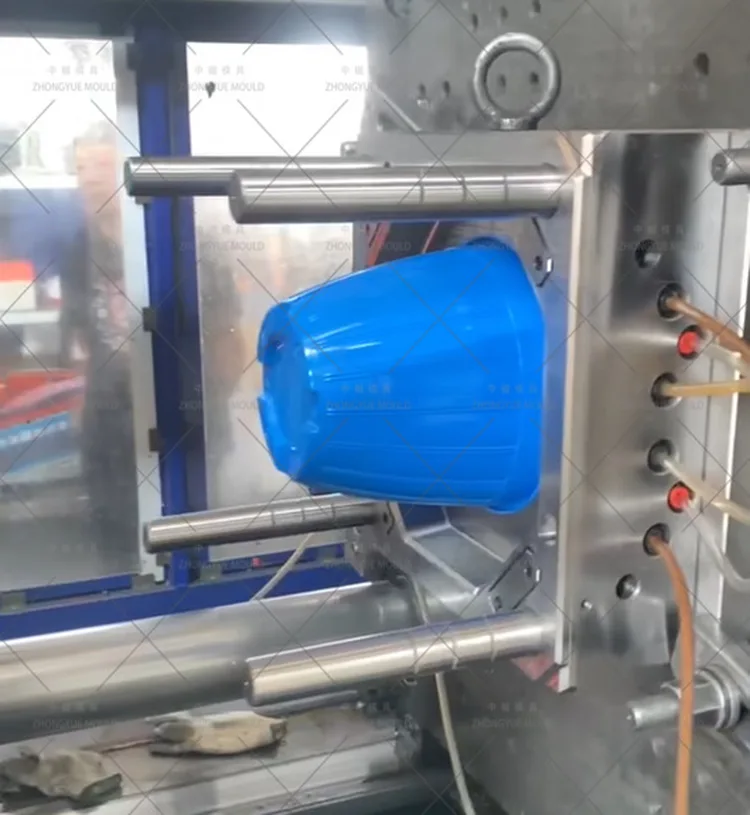

Kokoonpano ja T1-kokeilu — Kokoa hydraulisylinterit ja liukumäet. Suorita T1-kokeilu. Tarkista, onko paksuissa lohkoissa pesualtaan jälkiä ja täydellinen ontelon täyttö. Toimita kokeiluvideo + näytteet + CMM-raportti.

Lopullinen toimitus – Kestävä pakkaus. Tarjoa hydraulikaaviot ja jäähdytyspiirikaaviot. Varaosat liukuihin (jouset, tiivisteet).

Miksi valita ZHONGYUE MOLD Flow Pot -muottillesi?

Epäsäännöllisen muodon asiantuntijat – Loistamme siellä, missä muut kamppailevat: monimutkaiset kaarteet, useita liukumäkiä ja hybridiviimeistelyjä.

Conformal Cooling Experts – Ratkaisemme tiskijälkiä paksuista, epätasaisista seinistä käyttämällä 3D-tulostettua tai taivutettua putkijäähdytystä.

Hybridipinnan viimeistely – Kiiltävän kiillon ja syvän VDI-tekstuurin yhdistäminen samaan kohtaan on erikoisuutemme.

Heavy Duty Slide Design — Käytämme hydraulisylintereitä ja H13-nitridoitua terästä luotettavuuden takaamiseksi syvien altaiden kohdalla.

Maailmanlaajuinen kokemus — Muotit toimitetaan eurooppalaisille puutarhasisustusbrändeille ja pohjoisamerikkalaisille maisema-arkkitehdeille.

Usein kysytyt kysymykset – Garden Flow Pot -muotti

K: Miksi tämä muotti on niin paljon kalliimpi kuin tavallinen pyöreä muotti?

V: Flow pot muotit vaativat 3–5 monimutkaista liukuvaa ydintä (vs. 0 pyöreille ruukuille), mukautuvaa jäähdytystä (verrattuna yksinkertaisiin ohjauslevyihin) ja hybridipinnan viimeistelyä (vs. yksi viimeistely). Teräksen hinta ja työstötunnit ovat huomattavasti korkeammat.

K: Voitko tehdä moniontelon pienille virtausastioille?

V: Hyvin pienille virtausastioille (<200 mm) voimme yrittää 2-ontelo-asettelua, mutta se on vaikeaa liukuhäiriöiden vuoksi. Suosittelemme yleensä 1 × 1 laadun ja muotin pitkäikäisyyden varmistamiseksi.

K: Mikä on "Conformal Cooling" ja tarvitsenko sitä?

V: Mukautettu jäähdytys tarkoittaa, että vesikanava seuraa kattilan muotoa. Se on erittäin suositeltavaa virtausastioihin, koska seinämän paksuus vaihtelee suuresti; tavalliset suorat viivat aiheuttavat uppoamisjälkiä paksuihin lohkoihin.

K: Kuinka käsittelet tekstuurin siirtymistä kiillotettujen ja syövytettyjen alueiden välillä?

V: Käytämme tarkkoja maskaustekniikoita EDM- ja etsausprosessin aikana varmistaaksemme terävän, puhtaan siirtymäviivan kiiltävän (SPI A2) ja teksturoidun (VDI) vyöhykkeen välillä.

K: Mitä tarvitset tarjoukseen?

V: 3D-malli (STP/IGS) on pakollinen monimutkaisuuden vuoksi. Ilmoita materiaali (PP/ABS), haluttu viimeistely (kiilto vs. tekstuurin sijainnit) ja vuositilavuus.

Pyydä tarjous Garden Flow Pot -muotistasi

Lähetä Garden Flow Pot 3D -mallisi (STP/IGS) ja projektivaatimukset ZHONGYUE MOULD:lle. Tarjoamme ilmaisen DFM-raportin, joka kattaa liukustrategian, konformisen jäähdytyssuunnittelun ja hitsauslinjan hallinnan + virallisen tarjouksen 48 työtunnin sisällä.

Ota yhteyttä nyt aloittaaksesi epäsäännöllisen muotoisen suunnittelijan istutusmuottiprojektisi!
