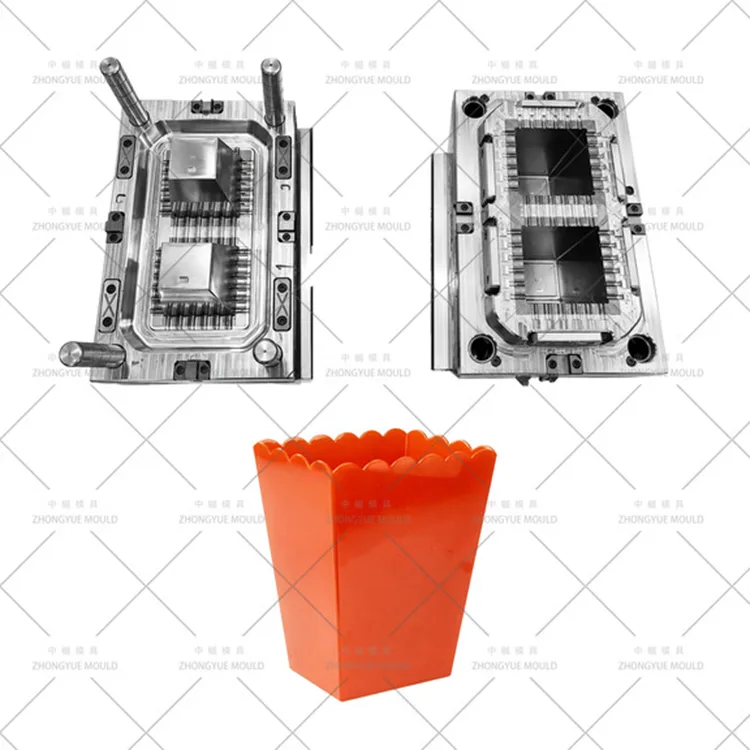

Muovinen scalloped suurikokoinen kukkaruukkumuotti

Muovinen isokokoinen kukkaruukkumuotti – mukautettu terälehtireuna / uurrettu reuna istutuskoneen ruiskumuotin valmistaja

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottien valmistaja, joka toimittaa muovisia scalloped suurikokoisia kukkaruukkumuotteja / terälehtireunauurrettuja istutusmuotteja (koristeruukkuja, aaltoreunuksisia istutuslaitteita, Lotus-tyyliset puutarhauurnat) maailmanlaajuisille huippuluokan maisemaurakoitsijoille, viiden tähden puutarhahotellien hankintaan. Toisin kuin tavallisissa pyöreissä ruukuissa, näissä Scalloped Large Pots -ruukuissa on koristeellinen, aaltoileva reuna (kuten kukkien terälehdet tai valtameren aallot), joka toistuu kehän ympäri ja luo klassisen koristeellisen ulkonäön. Koot ovat tyypillisesti halkaisijaltaan 300–800 mm.

Näiden muovaus vaatii merkittävien työkaluhaasteiden voittamista: uurrettu reuna luo alileikkauksia, jotka estävät yksinkertaisen ytimen irrottamisen, ja suuri ylälaippa on taipuvainen vääntymään. Muoteissamme käytetään useita kulmanostimia (8–16 nosturia) tai kokoontaitettavaa ydinmekanismia uurretun profiilin poistamiseen yhdistettynä massiivisiin BeCu-jäähdytyssisäkkeisiin, jotka säätelevät leveän reunan tasaisuutta. Valmistamme ne PP:stä (UV-stabiloitu), lasikuituvahvisteisesta PP:stä (FRPP) tai Premium ABS:stä, jotta suuri rakenne pysyy jäykkänä ja säänkestävänä.

Klassisista viktoriaanisista uurnoista moderneihin aaltoreunaisiin arkkitehtonisiin ruukkuihin tarjoamme täydellisen DFM-katsauksen, joka keskittyy nostimen synkronointiin ja laipan tasaisuuteen ennen teräksen leikkaamista.

muovisten kukkaruukkumuotien tekniset tiedot:

Piristä seuraava muovinen kukkaruukkumuottiprojektisi!

Mikä on scalloped suurikokoinen kukkaruukkumuotti?

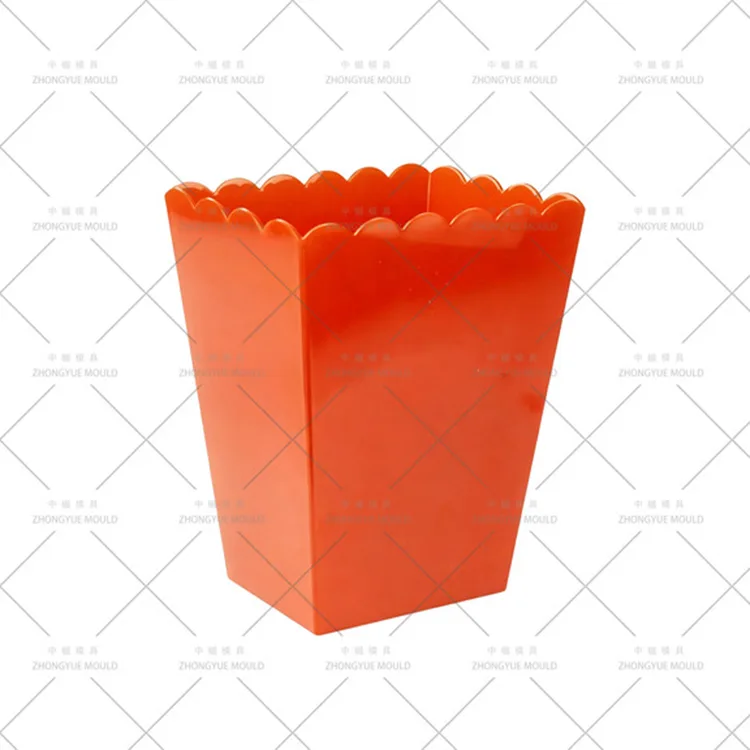

Scalloped Large -kokoinen kukkaruukkumuotti on monimutkainen työkalu, joka on suunniteltu luomaan suuria istutuskoneita, joissa on toistuva koristeellinen reuna:

Särmätty/terälehtireuna – Yläreuna ei ole tasainen; siinä on jaksoittain kupera (terälehdet) ja kovera (laaksot) käyrä. Tämä luo negatiivisen vedon, joka vaatii mekaanista poistoa.

Suuri halkaisija - Tyypillisesti 300–800 mm. Suuri pinta-ala vaatii poikkeuksellista jäähdytystä ja vääntymisen hallintaa.

Deep Draw – Usein korkeat ruukut (korkeus 300–600 mm), jotka vaativat syvän ytimen jäähdytyksen ja voimakkaan poiston.

Koristeellinen viimeistely — Yleensä siinä on vaalea nahkasyinen (VDI 27–30) tai kivirakenne koko ulkopinnalla, kampasimpukat mukaan lukien.

Tärkeimmät muottitekniikan kohokohdat (soloped Large Pot)

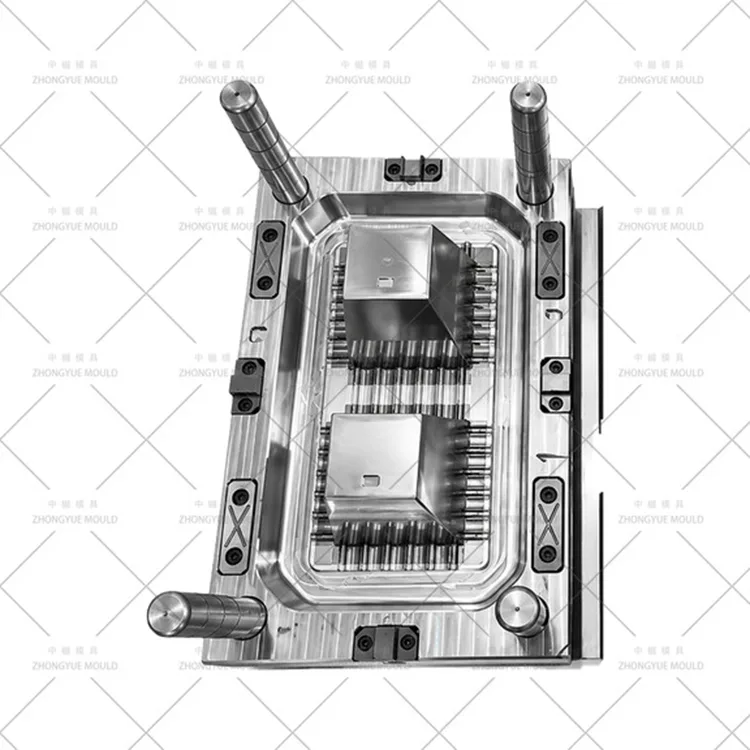

Moninostin tai kokoontaittuva ydinmekanismi

Tämä on muotin sydän. Suunnittelemme 8-16 yksittäistä kulmanosturia ympyrässä, joista jokainen muodostaa yhden kampasimpun. Vaihtoehtoisesti käytämme tiukemmille jakovälille kokoontaitettavaa ydintä (segmentoitu ydin, jossa on keskinokka). Kaikki nostimet liikkuvat samanaikaisesti yhden käyttölevyn kautta, mikä varmistaa synkronoidun vetäytymisen vääristämättä herkkää vannetta.

Suuri laipan vääntymisen hallinta

Leveä, litteä yläreuna on taipuvainen kuppautumaan tai vääntymään. Suunnittelemme sisäiset jäähdytyskanavat (välilevyt tai BeCu-sisäkkeet) 5 mm:n etäisyydelle pinnasta ja käytämme Mouldflow-analyysiä tiivistyspaineen ja jäähdytysajan optimoimiseksi, mikä takaa tasaisuuden ≤0,5 mm vanteille, joiden leveys on enintään 800 mm.

Jaksollinen ääriviivojen tarkkuus

Jokaisen kampasimpun on oltava identtinen. Käytämme erittäin tarkkaa CNC-työstöä ja nostimien käsinsovitusta varmistaaksemme, että jokaisen terälehden välinen siirtyminen on saumaton ja jako (kampasimpukoiden määrä) on tasainen kehän ympärillä.

Vahvistettu muottirakenne

8+ nostimen kohdistama ulospäin suuntautuva voima ruiskutuksen aikana on valtava. Käytämme paksuja tukipylväitä, lujia ohjaustappeja ja raskaita nostokenkiä estämään muotin taipumista ja välähdystä.

Syväydinjäähdytys ja tuuletus

Syvät ytimet jäähdytetään BeCu-kuplaputkilla tai kierrelevyillä. Jokaisen kampasimpukkalaakson kärkeen on sijoitettu syvä tuuletus (0,01–0,015 mm), jotta estetään ilmaloukkuja monimutkaisessa geometriassa.

Pintarakenteen integrointi

Särmätty pinta on usein kivi- tai nahkainen. Varmistamme, että rakenne levitetään tasaisesti nostimen pinnoille ja ontelolle asianmukaisella vedolla (2,5–3,5°), jotta se irtoaa kuvioidusta altaleikkauksesta.

Scalloped suurten kukkaruukkujen sovellukset

Valmistus- ja validointiprosessimme (Scalloped Pot Mold)

Lifter Motion & Warpage DFM — Analysoi kampasimpun syvyys ja syväys. Simuloi nostimen liikettä törmäyksen välttämiseksi. Suorita Moldflow ennustaaksesi vanteen vääntymistä ja jäähdytystehoa. Ilmainen DFM-raportti.

Karkaistun teräksen koneistus — monimutkaisten onteloiden CNC-rouhinta. BeCu-jäähdytyskanavien tykkiporaus vanteen alueella.

Lifter & Core Fitting — Hio H13-nostimet mikronitoleranssiin. Nitridin pinta. Sovita nostimet käsin onteloon varmistaaksesi saumattoman tekstuurin siirtymisen jakoviivan yli.

Kokoonpano & T1-kokeilu — Kokoa synkronoitu nostolevy. Suorita T1-koe määritetyllä materiaalilla. Tarkista kampasimpun määritelmä, vanteen tasaisuus ja täydellinen nostimen sisäänveto. Toimita kokeiluvideo + näytteet + CMM-raportti.

Lopullinen toimitus – Kestävä pakkaus. Anna nostimen huoltoaikataulu ja hydraulikaaviot (tarvittaessa). Nostimien varaosat (jouset, ohjauskengät).

Miksi valita ZHONGYUE-MUOTTI isolle ruukkumuottillesi?

Scalloped Edge -asiantuntijat — Olemme hallinnut koristevanteiden moninosto- ja kokoontaitettavien ydinjärjestelmien monimutkaisen mekaniian.

Vääntymisen hallinnan asiantuntijat – Ratkaisemme suurten istutuskoneiden ykkösongelman: litteät, vakaat vanteet, jotka eivät väänny tai kupli.

Tukeva työkalurakenne — Muotimme on rakennettu säiliöiksi kestämään uurrettujen aliviiltojen aiheuttamat valtavat sivuvoimat.

Tekstuurien integrointi – Nahka/kivitekstuurin levittäminen hilseilevälle pinnalle vaatii asiantuntemusta vedon ja kiillotuksen alalla, jonka tarjoamme.

Globaali kokemus — Muotit toimitetaan eurooppalaisille maisemaurakoitsijoille ja pohjoisamerikkalaisille hotelliketjuille.

Usein kysytyt kysymykset – Suurikokoinen kukkaruukkumuotti

K: Miksi tämä muotti tarvitsee niin monta nostajaa?

V: Jokainen "terälehti" tai "kampasimpukka" luo alileikkauksen. Tavallinen muotti ei voi poistaa tätä. Tarvitsemme yhden nostimen (tai kokoontaitettavan ytimen segmentin) jokaista kampasimpukkaa kohden vetääksemme teräksen pois muovista.

K: Voitko tehdä monionteloisia muotteja näille?

V: Suurilla halkaisijoilla (yli 300 mm) moniontelo on erittäin harvinainen nostojärjestelmien monimutkaisuuden ja vaadittavan massiivisen muottipohjan vuoksi. Suosittelemme melkein aina 1×1.

K: Mitä materiaalia suosittelet 600 mm:n kattilaastiaan?

V: Jäykkyyden vuoksi ja leveän vanteen vääntymisen estämiseksi suosittelemme lasikuituvahvistettua PP:tä (FRPP) tai Premium ABS:ää. Vakio-PP voi olla liian joustava niin suurelle kokolle.

K: Kuinka varmistat, että vanne on tasainen?

V: Käytämme BeCu-jäähdytysosia aivan vanteen pinnalla lämmön poistamiseksi tasaisesti ja nopeasti yhdistettynä optimoituun tiivistyspaineeseen, joka perustuu Mouldflow-analyysiin.

K: Mitä tarvitset tarjoukseen?

V: 3D-malli (STP/IGS) on pakollinen. Ilmoita materiaali (PP/ABS/FRPP), haluttu rakenne (esim. "kevyt nahkasyy") ja vuositilavuus.

Pyydä tarjous isokokoisesta kukkaruukkumuotistasi

Lähetä Scalloped Pot 3D -mallisi (STP/IGS) ja projektivaatimukset ZHONGYUE MOULD:lle. Tarjoamme ilmaisen DFM-raportin, joka kattaa nostinstrategian, vääntymisen hallinnan ja jäähdytyssuunnittelun + virallisen tarjouksen 48 työtunnin sisällä.

Ota yhteyttä nyt aloittaaksesi terälehtireuna / uurrettu vanne istutusmuottiprojekti!
