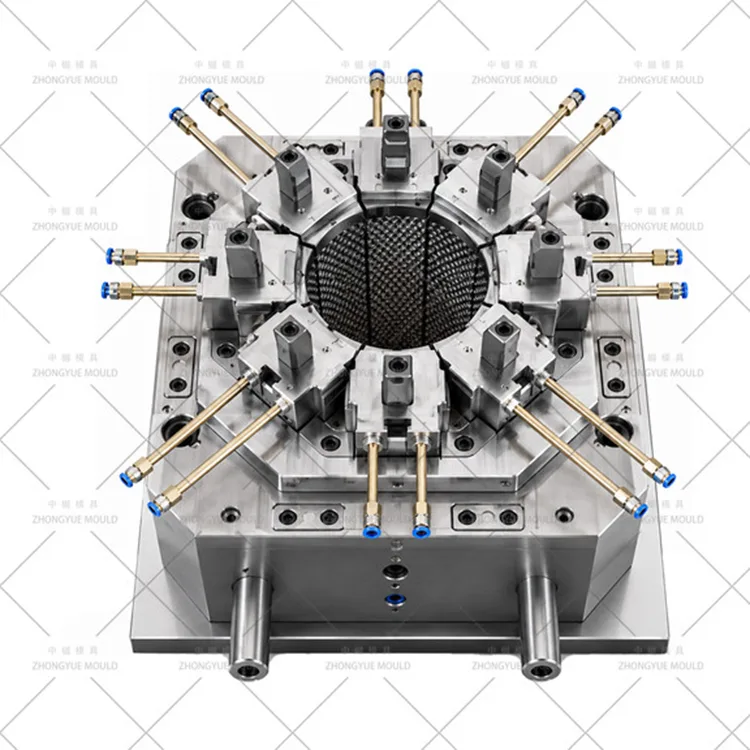

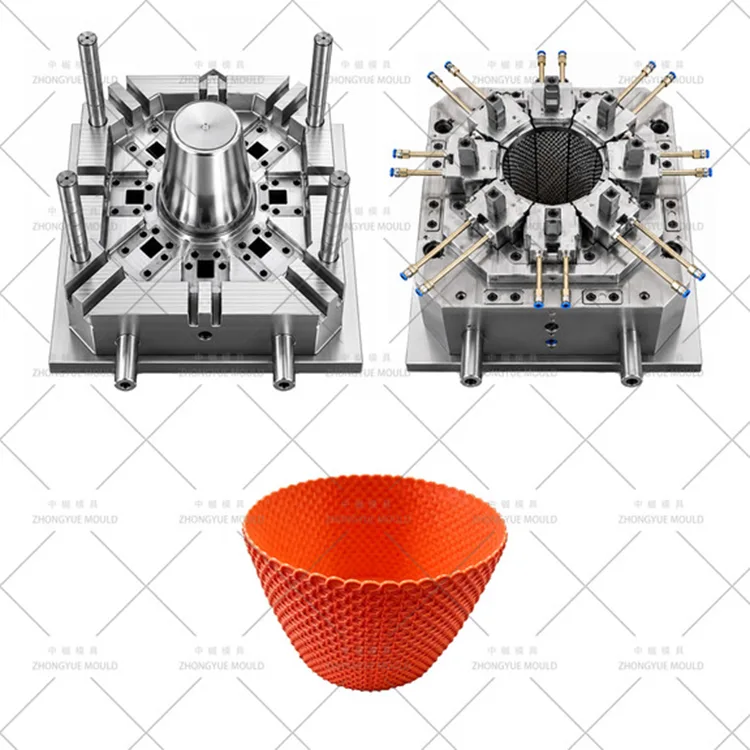

Muovinen pyöreä rottinki-kukkaruukku

Muovinen pyöreä rottinki-kukkaruukkumuotti – mukautettu sylinterimäinen pajurakenteinen istutuskoneen ruiskumuotin valmistaja

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottivalmistaja, joka toimittaa muovisia pyöreitä rottinkikukkaruukkumuotteja / lieriömäisiä pajurakenteisia istutuskoneita (klassiset kartiomaiset ruukut, ripustettavat korit, puutarhaistutuskoneet) maailmanlaajuisille puutarhasisustusbrändeille, kodin sisustuksen vähittäismyyjille ja puutarhatukkukauppiaille. Toisin kuin pallomaiset rottinkiruukut, jotka vaativat monimutkaisia ​​jaettuja onteloita, näissä lieriömäisissä tai kartiomaisissa pyöreissä ruukuissa on pystysuora tai hieman kartiomainen ulkoseinä, jossa on simuloitu rottinki/kudottu (rottinki), mikä mahdollistaa yksinkertaisemman kaksilevyisen tai kolmilevyisen muottirakenteen, joka avautuu ja sulkeutuu kuten tavallinen kauhamuotti.

Tyypillisesti PP:stä (polypropeeni, MFR 8–15) valettu ruukku on erinomaisen joustavuuden ja jännityshalkeamisenkestävyyden vuoksi. Niiden ylähalkaisija on 120–400 mm. Muoteissamme on EDM-reljeef + happoetsattu VDI 30–42 rottinkirakenne, rengasmaiset vesikanavat (O-renkaan urat) syvän ytimen ympärillä tasaista jäähdytystä varten ja piilotetut sukellusportit, jotka eivät jätä näkyvää jälkiä koristeelliseen pintakuvioon. Tarjoamme täydellisen DFM-katsauksen, joka keskittyy syvän tyhjiön helpotukseen ja vetokulman optimointiin ennen teräksen leikkaamista.

muovisten kukkaruukkumuotien tekniset tiedot:

Piristä seuraava muovinen kukkaruukkumuottiprojektisi!

Mikä on pyöreä rottinki-kukkaruukkumuotti (sylinterimäinen tyyppi)?

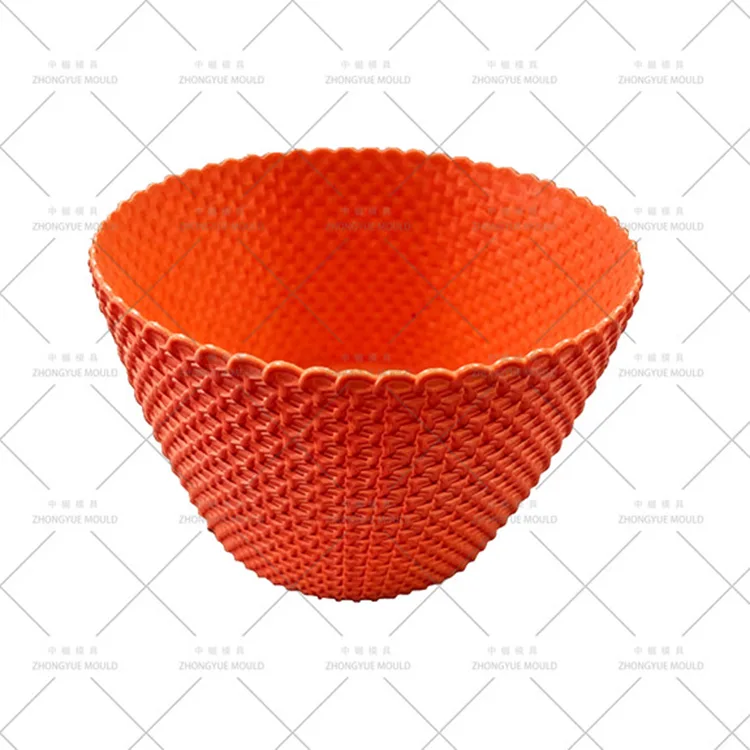

Pyöreä rottinkikukkaruukku (sylinterimäinen) on työkalu, joka on suunniteltu luomaan pystysuorasivuisia tai hieman kartiomaisia ​​pyöreitä istutuksia, jotka jäljittelevät luonnollista rottinki- tai pajukudontaa. Muotin rakenne eroaa merkittävästi pallomaisesta patamuotista:

Pystysuorat / kartiomaiset seinät — Ruukun halkaisija on vakio tai asteittain pienenevä, joten osa voidaan irrottaa suoraan ytimestä ilman sivutoimisia liukuja.

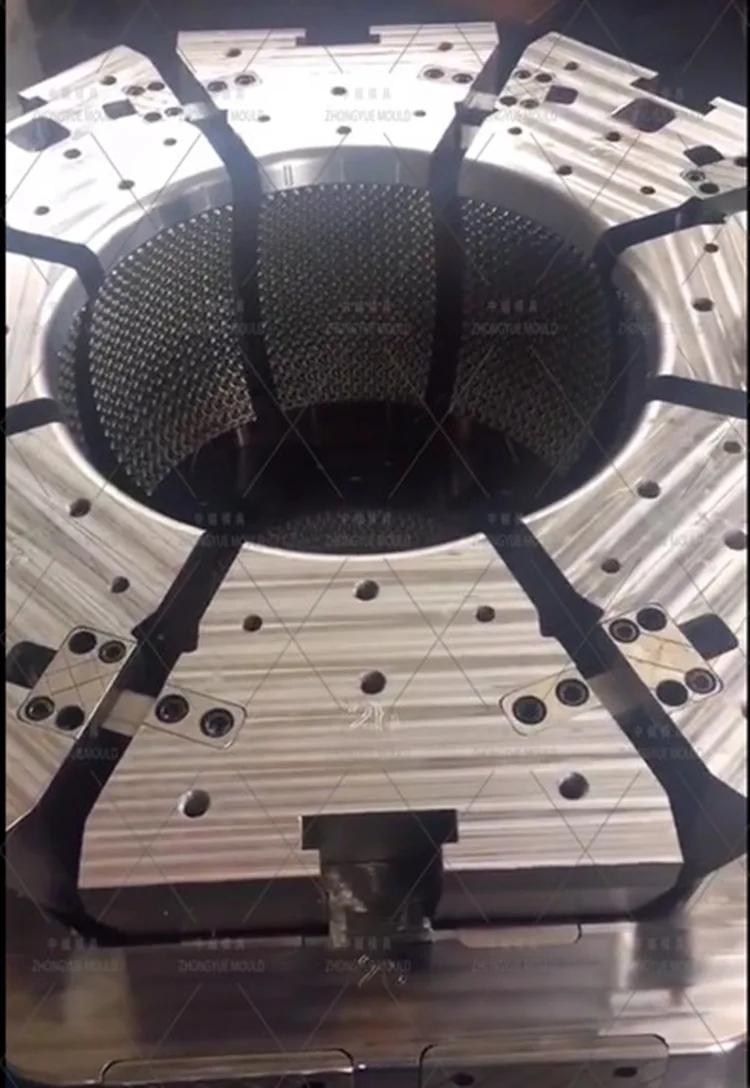

Rattan / Wicker Texture – Ulkoontelon pinta on EDM-koneistettu kepikuviolla ja happoetsattu (VDI 30–42). Syvyyskulmat lasketaan huolellisesti (yleensä 2–3°), jotta kuvioitu osa irtoaa.

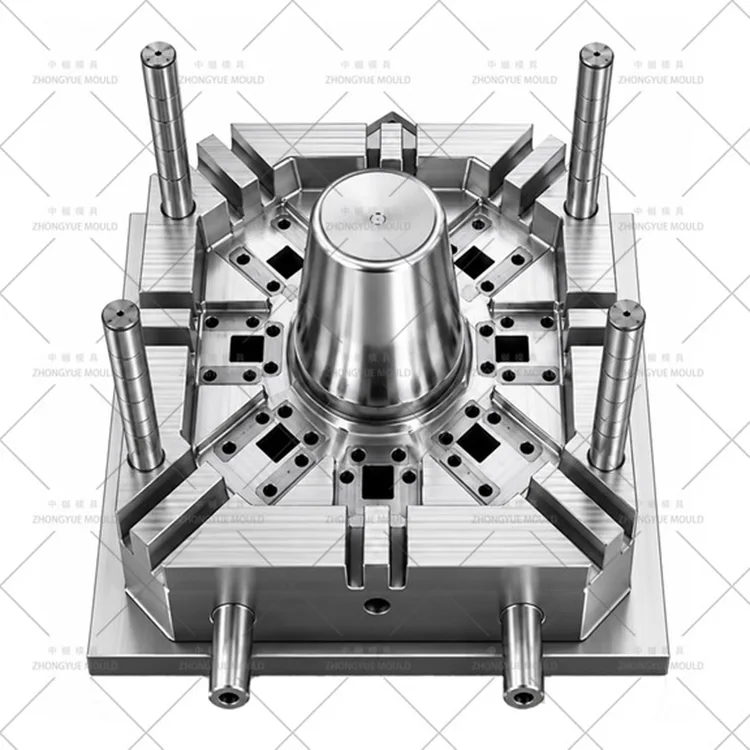

Deep Core Cooling – Ydin on syvä sylinteri, joka vaatii tehokkaan lämmönpoiston rengasmaisten jäähdytyskanavien tai kuplitusputkien kautta.

Sisäiset ominaisuudet – Saattaa sisältää sisäisiä vahvistusripoja, tyhjennystasoja ja sisäänvalettuja ripustusreikiä (joka muodostuu löysillä sisäkkeillä tai pienillä nostimilla).

Tärkeimmät muottitekniikan kohokohdat (sylinterimäinen rottinkiastia)

EDM-rottinkirakenteen ja vedon optimointi

Tekstuurin levittäminen pystysuoraan seinään vaatii riittävän vedon. Laskemme pintakuviovyöhykkeelle 2–3° kokonaissyväyksen. Ontelo läpikäy EDM-uppoamisen kohokuvion luomiseksi, mitä seuraa kemiallinen syövytys johdonmukaisuuden varmistamiseksi. Ydin pysyy sileänä (SPI B1/B2), mikä helpottaa irrottamista.

Syvä-ontelo-tyhjiöreljeefsuunnittelu

Syvän, teksturoidun sylinterin poistaminen ytimestä luo tyhjiön. Suunnittelemme tuuletusurat (0,01–0,015 mm syvyydet) ytimen pintaan ja huokoiset tuuletussisäkkeet ytimen yläosaan, jotta ilma pääsee sisään ulostyönnön aikana, mikä estää ruukkua painumasta kokoon tai tarttumasta kiinni.

Rengasmaiset jäähdytyskanavat (O-renkaan urat)

Spiraalisen BeCu:n sijaan koneistamme samankeskisiä rengasmaisia ​​vesikanavia (kuten O-renkaita) sydämen ympärille useilla korkeuksilla. Tämä tarjoaa tasaisen jäähdytyksen syvän kattilan ympärysmitan ympärillä minimoiden soikeaisuuden ja vääntymisen.

Piilotettu sukellusveneportti sisälaipassa tai pohjassa

Rotinkin rakenteen säilyttämiseksi portti asetetaan ruukun aukon sisäreunalle tai pohjan keskelle. Isommissa ruukuissa kolmilevyinen muotti, jonka pohjassa on tappiportti, varmistaa tasapainoisen täytön.

Ripustusreikä ja vahvistusrivan yksityiskohdat

Ketjun reiät muodostuvat pienistä löysäistä sisäkkeistä, jotka poistetaan tai työnnetään ulos käsin osan mukana. Sisäpuoliset vahvistusrivat on suunniteltu oikean paksuisiksi (60–70 % seinästä) estämään painumajäljet ​​teksturoituun ulkopintaan.

Poistojärjestelmä — Irrotuslevy tai ejektorin tapit

Ohutseinäisissä ruukuissa (<2mm) käytämme irrotuslevyä jakaaksesi poistovoiman tasaisesti. Paksumpia ruukkuja varten ejektorin tapit sijoitetaan pohjalaippaan ja sisäisiin ripoihin.

Pyöreiden sylinterimäisten rottinkikukkaruukkujen käyttökohteet

Valmistus- ja validointiprosessimme

Texture Draft & Vacuum Relief DFM — Laske veto pystysuunnassa (2–3°). Suunnittele tuuletusurat ytimeen tyhjiölukituksen estämiseksi. Ilmainen DFM-raportti.

EDM Texturing & Etching — CNC-rouhinta, jota seuraa Sodick/Charmilles EDM ruokokuviolle. Sitten happoetsaus lopulliseen VDI-syvyyteen.

Jäähdytyskanavan työstö — Poraa rengasmaiset kanavat sydämen ympärille. Asenna BeCu-sisäke alasäteeseen tarvittaessa.

T1 Trial & Ejection Test — Suorita määritetyllä PP:llä. Tarkista tyhjiötartunta, tekstuurin vapautuminen ja sylinterimäisyys. Toimita koevideo + näytteitä.

Lopullinen toimitus — Toimita muottikäsikirjan, varapoistotappien ja tuuletusaukkojen puhdistustyökalujen kanssa.

Miksi valita ZHONGYUE MOLD sylinterimäiselle rottinkimuottillesi?

Tekstuuri- ja vedosasiantuntijat – Tiedämme, miten rottinkikuvioita voidaan levittää pystysuorille seinille aiheuttamatta tarttumista tai irtoamisongelmia.

Tyhjiönpoistoasiantuntijat — Suunnittelemme tehokkaita tuuletusjärjestelmiä sylinterimäisille ytimille osien romahtamisen estämiseksi.

Tehokas jäähdytyssuunnittelu — Rengasmaiset kanavat takaavat tasaisen jäähdytyksen ja nopeat syklit suuria tuotantomääriä varten.

Laadunvarmistus – Testaamme syvävetoa erityisesti varmistaaksemme luotettavan suorituskyvyn.

Maailmanlaajuinen kokemus – muotit viedään ympäri maailmaa puutarhakeskuksiin ja taimitarhoihin.

Usein kysytyt kysymykset – Pyöreä rottinkikukkaruukkumuotti (sylinterimäinen)

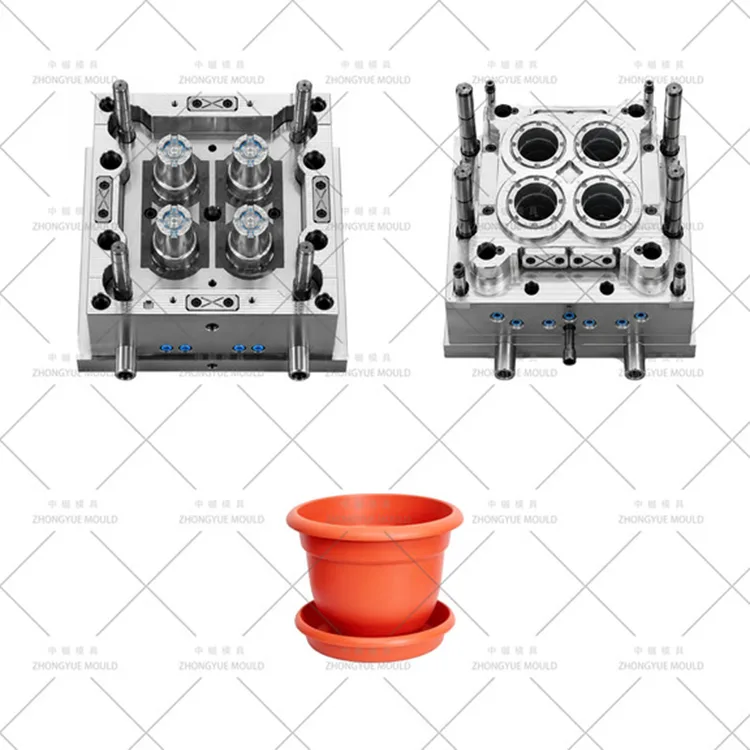

K: Voiko tämä muotti olla monionteloinen (2+2 tai 4+4)?

V: Kyllä, pienemmille halkaisijoille (alle 180 mm) voimme suunnitella 2- tai 4-ontelomuotit. Suurempiin ruukkuihin (>250mm) suosittelemme yleensä 1×1 riittävän jäähdytyksen ja puristuskapasiteetin varmistamiseksi.

K: Kuinka estät kuvioitua ruukkua tarttumasta muottiin?

V: Lisäämme tekstuuriin ylimääräisen vetokulman (2–3°) ja kiillotamme tekstuurihuiput. Tärkeää on, että suunnittelemme ytimeen tuuletusurat, jotka rikkovat tyhjiön tiivisteen poiston aikana.

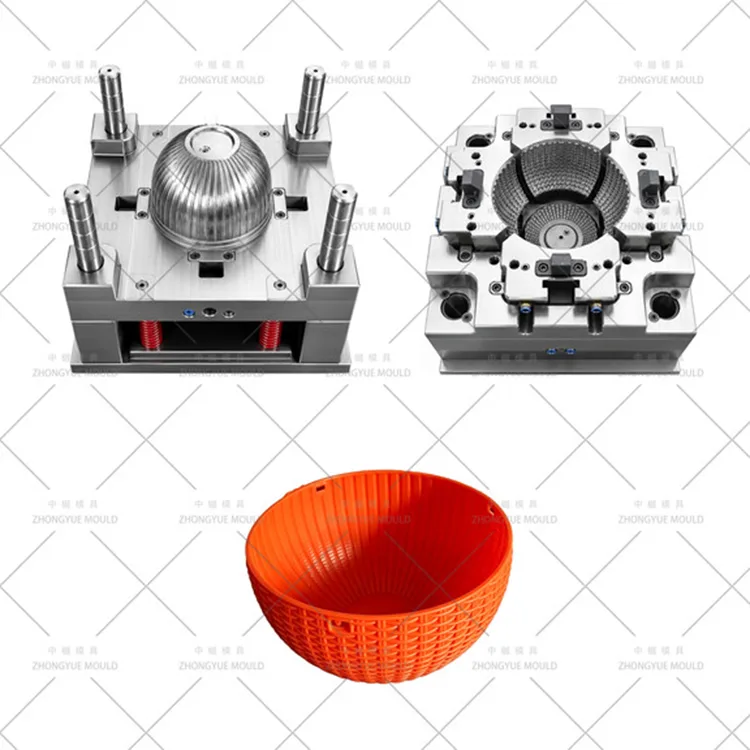

K: Mitä eroa tällä on pallorottinkimuotilla?

V: Tämä muotti on paljon yksinkertaisempi. Se on kaksi- tai kolmilevyinen muotti, joka avautuu ja sulkeutuu pystysuunnassa. Se ei vaadi monimutkaisia ​​liukumäkiä tai jaettuja onteloita, joten se on edullisempi ja helpompi huoltaa.

K: Mitä materiaalia suosittelet parhaan tekstuurin vapauttamiseksi?

V: PP (MFR 8–15) on ihanteellinen. Siinä on tarpeeksi joustavuutta irrottaakseen teksturoidusta muotista halkeilematta. Suosittelemme lisäämään UV-stabilisaattoreita ulkokäyttöön.

K: Mitä tarvitset tarjoukseen?

V: 2D-piirustus (PDF/DWG) + 3D-malli (STP/IGS/X_T), jossa näkyy ruukun halkaisija, korkeus, seinämän paksuus ja tekstuurin tyyli (tai lähetä mallikuva).

Pyydä tarjous pyöreästä rottinkikukkaruukkumuotistasi (sylinterimäinen)

Lähetä ruukkupiirrokset tai tekstuurinäytteesi ZHONGYUE MOULD:iin. Toimitamme ilmaisen DFM-raportin, joka kattaa vedon, jäähdytyksen ja tyhjiönpoiston + virallisen tarjouksen 24–48 työtunnin sisällä.

Ota meihin yhteyttä nyt aloittaaksesi sylinterimäisen pajukuvioplanterin ruiskumuottiprojektisi!

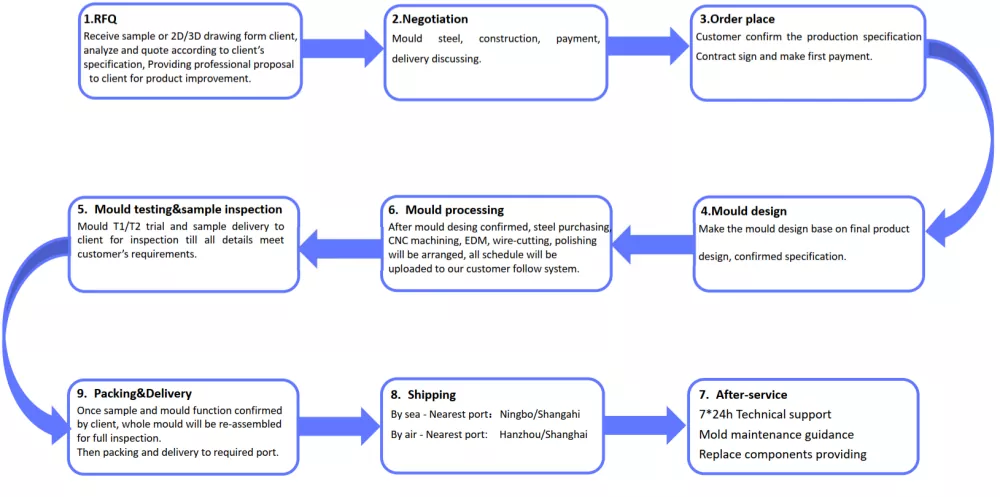

Miten käsittelemme projektia?

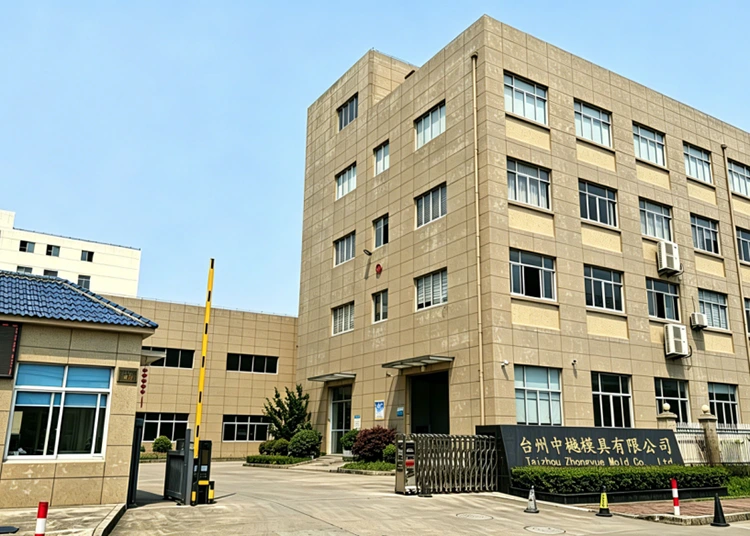

Tietoja meistä
