Autojen sisä- ja ulkoverhoilut – kuten A/B/C-pylväiden koristeet, ikkunoiden reunalistat, ovien hihnat ja suojalevyt – eivät ainoastaan määritä ajoneuvon visuaalista laatua, vaan vaikuttavat myös suoraan korin tiivistykseen ja kokoonpanon tarkkuuteen. Koska nämä osat ovat tyypillisesti pitkiä, ohutseinäisiä ja niissä on monimutkaiset napsautussovittavat pidikkeet tai kiinnityskielekkeet takapuolella, perinteinen ruiskuvalu on erittäin herkkä vääntymiselle, taipumiselle ja näkyville uppoamisjäljeille. Siksi käyttämällä korkeaa tarkkuuttaAutojen trimmausmuottion perustavanlaatuinen mittavakauden varmistamisessa ja tuotantosyklien lyhentämisessä.
Alla on valmistajan valmistamien autojen viimeistelymuottien keskeiset tekniset tiedotTaizhou Zhongyue Mold Co., Ltd., järjestetty nopeaa hankintaohjetta varten:
| Parametri / nimike | Tekniset tiedot ja vaihtoehdot |

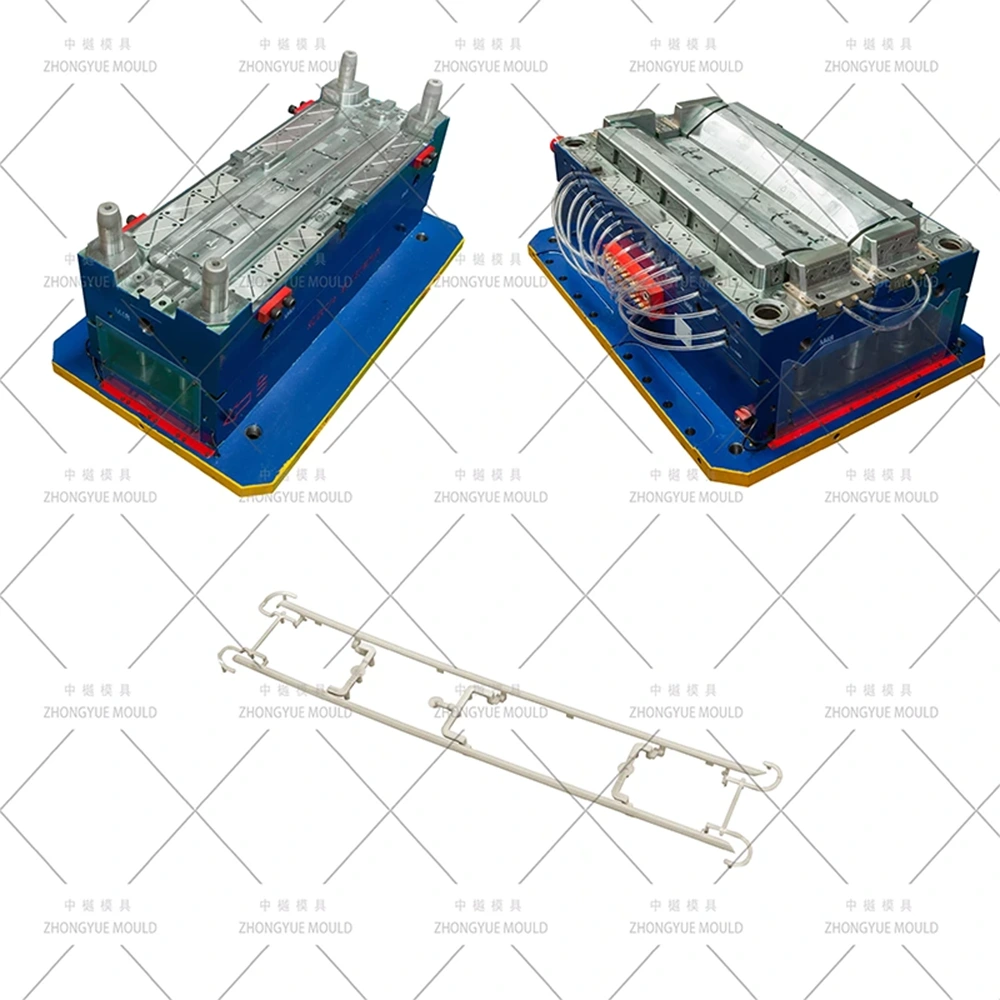

| Muotin nimi | Automotive Trim Strip/Garnish Ruiskumuotti (Automotive Trims Mould) |
| Kavity teräs | 718H (HRC 33–38) tai 2738HH teksturointiin; S136 (HRC 48–52) peilikromille |
| Core Steel | 718H, P20 tai H13 (nitridoitu) |
| Liukut ja nostimet | H13 nitridoitua tai SKD61 työkaluterästä |
| Muottipohjan standardi | LKM, DME, HASCO tai itse suunniteltu standardi (Paino: 0,8T – 3,5T) |
| Onkalon kokoonpano | 1×1 (yksi onkalo), 1+1 (symmetrinen vasen/oikea pari), 2+2 tai 4 onkaloa |
| Runner System | Balanced Cold Runner (Y-haara) tai Hot Runner (YUDO/Synventive open drop) |
| Suojaustyyppi | Piilotettu sukellusveneportti (piilevä) portti, tuuletinportti tai Hot Drop -suoraportti takapuolella |
| Poistojärjestelmä | Ejektoritapit + pienet kulmanostimet + minihydrauliset liukumekanismit |
| Pintakäsittely | Cavity VDI 27–36 mattanahka / MT-rakenne; S136 SPI A1/A2 peilikiillotus |
| Muovauspolymeerit | PP-T20 (Talkkitäytetty), ABS, PC+ABS, TPO (ulkopuoli musta), pinnoitusluokan ABS |
| Suunnitteluohjelmisto | UG NX, CATIA, SolidWorks, Autodesk Moldflow Insight |
| Toleranssiprofiili | Yleistä: ±0,05 mm; Klipsien jako: ±0,1 mm; Taivutus: ≤0,3–0,5 mm 500 mm:n pituutta kohti |
| Tuotannon läpimenoaika | 30–50 päivää (3D-muotin suunnittelun hyväksynnästä T1-koenäytteisiin) |
Pitkien, ohuiden autojen sisustusosien luonnollisten geometristen haavoittuvuuksien korjaamiseksi on toteutettava erityisiä rakenteellisia suunnittelutoimenpiteitä:
• Symmetrinen moniontelo-asettelu: Useimmat autojen verhoilut ovat symmetrisiä vasen ja oikea osia (esim. kuljettajan ja matkustajan puoleiset A-pilarit). 1+1-onteloasettelun hyödyntäminen yhdistettynä tasapainoiseen kylmään Y-haaraan tai kuumaan pudotuskanavaan varmistaa identtiset täyttöajat ja tasaiset ruiskutuspaineet molemmissa onteloissa.
• Piilotettu sukellusveneportti:Taatakseen virheettömän näkyvän ulkonäön (A-pinta) ilman portin jäänteitä, muotissa käytetään sukellusveneitä tai piileviä portteja. Nämä on suunniteltu sisälaippaan tai takarakenteisiin, ja ne on suunniteltu itseleikkautumaan automaattisesti muotin irtoamisen yhteydessä.
• Kehittyneet nosto- ja liukumekanismit:Koristeosat sisältävät kymmeniä rakenteellisia napsautuskiinnityksiä takapinnassa. Muotissa on mini-kulmanostimet ja nitridoidusta H13-teräksestä valmistetut hydrauliset liukumäet, jotka poistavat nämä monimutkaiset alaleikkaukset sujuvasti aiheuttamatta vetojälkiä tai osan muodonmuutoksia.
• Tarkka kutistumisen kompensointi:Materiaalit, kuten polypropeeni, jossa on 20 % talkkia (PP-T20), osoittavat suunnattuja kutistumisvaihteluita (~0,8-1,3 % virtaussuunnassa ja ~1,0-1,5 % poikittaissuunnassa). Muotin ontelon mitat skaalataan epätasaisesti suunnittelun aikana pitkäaikaisen pitkittäisen taipumisen estämiseksi.
• Vyöhykejäähdytyspiirit:Epätasapainoinen jäähdytys aiheuttaa voimakasta vääntymistä ohuissa osissa. Muotissa on syviä itsenäisiä jäähdytyskanavia (∅6–10 mm) ontelon pituudella, ja niitä on täydennetty Beryllium Copper (BeCu) -sisäkkeillä lähellä paksuja asennusulokkeita lämmön haihtumisen nopeuttamiseksi.
Autojen verhoilutvaativat erikoismuovihartseja ja vastaavia muottiterästen pintakäsittelyjä niiden sijainnista ja esteettisestä tarkoituksesta riippuen:
• Mattakuvioidut sisäosat:Osat, kuten A/B/C-pilarin koristeet ja kynnyslevyt, vaativat matalan kiillon ja naarmuuntumisenkestävyyden. Nämä on yleensä valettu PP-T20:stä tai ABS:stä. Esikarkaistu 718H- tai 2738HH-teräs valitaan muottipesään reagoimaan optimaalisesti kemialliseen happoetsaukseen tai laserteksturointiin, jolloin saavutetaan VDI 27–36 -nahan syy. Vetokulmat on avattava runsaasti (vähintään 1,5° VDI-laatua kohden), jotta vältetään naarmuuntuminen poiston aikana.
• Ulkopuoliset korkeakiiltävät ja kromiosat:Osat, kuten ikkunoiden reunukset tai jäähdyttimen säleikön korostukset, käyttävät TPO:ta, PC+ABS:ää tai pinnoitusluokan ABS:ää. Nämä vaativat läpikarkaistuja ruostumattomasta teräksestä valmistettuja S136-onteloita, jotka on kiillotettu manuaalisesti SPI A1/A2 -peiliviimeistelyyn. Teräksessä oleva mikroskooppinen aukko suurennetaan galvanoinnin jälkeen, mikä tekee korkealaatuisesta teräksestä ja puhtaan huoneen erikoiskiillotuksen pakolliseksi.
Ennen kuin työkaluteräslohkoa leikataan, suoritetaan digitaaliset validointitarkastukset suunnitteluvirheiden ja myöhäisen vaiheen teknisten muutosten minimoimiseksi:
DFM (Design for Manufacturability) -katsaus
Tässä vaiheessa arvioidaan seinämän paksuuden tasaisuus (optimaalisesti 2,0–3,0 mm automaattisessa trimmauksessa), vedon saavutettavuus, jakoviivojen sijoittelu ja nostimen iskunvälykset mahdollisten uppoamisjälkien tai lyhyiden laukausten havaitsemiseksi ajoissa.
Moldflow Simulation Analysis
1. Simuloi sulan etuosan etenemistä määrittääkseen porttien parhaat paikat, työntäen ilmalukot ja hitsauslinjat piilotettuihin takalaippoihin.
2. Laskee puristusvoiman vaatimukset jakoviivan välähdyksen poistamiseksi pitkissä korkeapaineruiskuissa.
3. Suorittaa tilavuuskutistumis- ja taipuma-analyysin ennustaakseen taipumistaipumuksia, jolloin suunnittelijat voivat soveltaa muodon vastaisia säätöjä suoraan muotin geometriaan.
Valmistusalueemme kattaa täyden teknisen valikoiman yleisiä autojen sisä- ja ulkoverhoiluprofiileja:
| Komponenttityyppi | Yleiset alustat | Ensisijainen muotisuunnittelun painopiste |
| A / B / C -pilarin koristelu | PP-T20, ABS | 1+1 L/R onkaloasettelu; yhtenäinen VDI matta nahka rakenne; monimutkainen clip pomo nostimet; piilotettu aliportti. |
| Ikkunan ympäristön leikkaus | Ulkopuoli TPO, kromi ABS | S136 ontelolohkot; erittäin tarkka erotusviivan ohjaus välähdyksen estämiseksi; kulutusta kestävä teräs TPO-koostumuksiin. |
| Scuff / Kick Plate | PP+EPDM, ABS | Korkeaa kulumista kestävä rakennekaiverrus; tasapainoinen jäähdytys paksusta ohueen ripsien siirtymiseen; 1+1 tai 2-ontelokokoonpano. |
| Säleikkö Kirkkaat aksentit | Pinnoitusluokan ABS | SPI A1 peili kiillottaa onkalo; epäröimättömät juoksijapolut; minimaaliset todistajajonot; yhden ontelon kokoonpanot. |
| Kattokisko / tuulilasin verhoilu | TPO, PP+EPDM-T20 | Hoikka ohut nauhat stabilointi; useita jäähdytysvyöhykkeitä keulan estämiseksi; tarkka kohdistus täydelliseen vartalovälin yhteensovitukseen. |
Vuonna 2015 perustettu,Taizhou Zhongyue Mold Co., Ltd.on korkean teknologian kiinalainen ruiskumuottien valmistaja ja toimittaja, joka sijaitsee Huangyanissa, Taizhoussa, Zhejiangin maakunnassa – joka tunnetaan laajalti "Kiinan muottikaupungiksi". Nykyaikaisen tuotantolaitoksemme pinta-ala on yli 10 000 neliömetriä.
Ydinfilosofiamme "Laatu tekee tulevaisuudesta, keskittyminen luo ammattimaista" ohjaama Zhongyue tarjoaa kattavia päästä päähän -ratkaisuja, mukaan lukien muovimuottien suunnittelu ja valmistus, tuotekehitystuki ja massatuotannon ruiskuvalu. Ylläpidämme erittäin vakaata suunnitteluosastoa, jossa yli 70 %:lla ydinteknikoistamme on yli 10 vuoden kokemus alalta. Yrityksellä on ISO 9001 -laatusertifikaatti, ja se pyörittää nopeita CNC-työstökeskuksia, tarkkuus-EDM-koneita ja koordinaattimittauskoneita (CMM) täyttääkseen kansainvälisten Tier-1-autoosien toimittajien ja OEM-valmistajien tiukat vientityökalustandardit.
Zhongyue Mold soveltaa tiukkaa virstanpylväshallintaa jokaiseenAutojen trimmausmuottiprojekti:
1. Projektin aloitus ja DFM-tarkistus (päivät 1–3): Osatietojen tekninen katsaus, jakoviivojen, porttien sijainnin ja liukuasetelmien määrittäminen, jonka jälkeen toimitetaan kattava DFM-raportti.
2. Muottivirtaus ja 3D-rakenteen suunnittelu (päivät 4–12): Ruiskuvalusimulaatioiden suorittaminen täyttökuvioiden optimoimiseksi. Täydellisten 3D-kokoonpanomallien (UG NX / CATIA) luominen loppuasiakkaan kirjautumista varten.
3. Tarkkuustyökalujen työstö (päivät 13–35): Nopea CNC-rouhinta ja -viimeistely, syväporaus jäähdytysvesilinjoille, EDM hienojakoisiin syvennyksiin ja lopullinen erikoistunut VDI-kuviointi tai S136-peilikiillotus.
4. T1-muottikoe ja mittojen validointi (päivät 36–42): Ensimmäisen muottikokeen suorittaminen omilla ruiskupuristimillamme. Tallentaa reaaliaikaisia näytteenottovideoita, luoda täydellisen CMM-mittaraportin ja lähettää ilmaisia T1-muovinäytteitä asiakkaalle pikakuriiripalvelun kautta.
5. Muottien viritys ja vientipakkaus (päivät 43–50): Pienten säätöjen tekeminen näytetarkastuksen perusteella. Ruosteenestopinnoitteiden levittäminen, muotin pakkaaminen savuttomaan puiseen vientilaatikkoon ja sen toimittaminen teknisten kaavioiden ja 5 % mukautetun varaosapaketin kanssa.
Kysymys 1: Voiko tehtaasi rakentaa sekä vasemman (L) että oikean (R) symmetriset koristeosat yhteen muottiin?
V: Kyllä. Useimmat symmetriset pylväskoristeet, kulumislevyt ja ikkunan vyötärölinjan koristeet on suunniteltu 1+1 ontelokokoonpanoon (tai 2+2 pienille nauhoille). Tämä varmistaa identtiset jaksoajat, materiaaliominaisuudet ja värien yhtenäisyyden molempien osien välillä ja kaksinkertaistaa tuotantomäärän otosta kohden.
Kysymys 2: Kuinka estät pitkiä, ohuita muovisisustusliuskoja vääntymästä tai taipumasta ulos työntämisen jälkeen?
V: Vastustamme kumartumista suorittamalla kattavat Moldflow-loimianalyysit suunnitteluvaiheessa. Käytämme epätasaista kutistumisskaalausta, joka perustuu tiettyyn hartsilaatuun (esim. PP-T20) ja integroimme useita riippumattomia, vyöhykkeellisiä jäähdytyspiirejä (ohjauslevyt ja kuplat) lämmön supistumisen tasaamiseksi sydämen ja ontelon poikki.
Q3: Mitä työkaluterästä suosittelet korkeakiiltoisille, kromatuille ulkoverhouksille?
V: Suosittelemme ehdottomasti läpikarkaistua ruostumatonta S136 terästä (lämpökäsitelty arvoon HRC 48–52). S136 tarjoaa materiaalitiheyden ja korroosionkestävyyden, jotka vaaditaan virheettömän SPI A1/A2 -peilikiillotuksen aikaansaamiseksi, varmistaen, että valetut osat pysyvät pisteinä tai pinnan aaltoina galvanoinnin jälkeen.
Q4: Minkä tason läpinäkyvyyttä tarjoat ostajille työkalun valmistusvaiheessa?
V: Ylläpidämme selkeää seurantaviestintää. Projekti-insinöörit tarjoavat yksityiskohtaisia viikoittaisia edistymisraportteja, joita tukevat korkearesoluutioiset valokuvat ja videot aktiivisista koneistusvaiheista. T1/T2-muottikokeissa tuemme live-videon suoratoistolinkkejä, jotta tiimisi voi seurata testaus- ja poistoprosessia reaaliajassa.
Q5: Mikä on vakiotakuu- ja komponenttitukipakettisi vientimuotteille?
V: Tarjoamme kattavan 1 vuoden takuun sekä sertifioidut työkalun käyttöikätakuut (esim. vähintään 500 000 laukausta 718H-teräkselle). Lisäksi toimitamme jokaisen muotin ylimääräisen 5 % kriittisen varaosapaketin (mukaan lukien ejektorin tapit, nostojouset ja sisäiset tiivisteet) veloituksetta tuotannon seisokkien estämiseksi.
• Autoalan erikoisosaaminen:Vuosien todistettu kokemus suurten puskureiden, kojelautakokoonpanojen, pilariverhoilujen ja näyttävien kirkkaiden nauhojen kehittämisestä.
• Integroitu sisäinen valmistus:Kaikki vaiheet – DFM:n luomisesta ja muottivirtaussimulaatioista CNC-työstöön, kiillotukseen ja jälkimuovaukseen – suoritetaan saman katon alla kustannusten ja läpimenoaikojen hallitsemiseksi.
• Sertifioitu toimitusketjun eheys:Hankimme jäljitettäviä, sertifioituja työkaluteräksiä (kuten aitoja LKM, ASSAB tai Groeditz) ja kuumakanavakokoonpanoja (YUDO, Synventive), joiden taustalla on materiaalisertifikaatit.
• Vientiyhteensopiva logistiikkatuki:Toimitamme täysin vaatimustenmukaisia kaasutusvapaita puulaatikoita, englanninkielisiä suunnittelukaavioita, yksityiskohtaisia muotin käyttöoppaita ja jäljitettäviä lämpökäsittelytukeja.
Suunniteltu, erittäin tarkkaAutojen trimmausmuottitasapainottaa virheetöntä kosmeettista estetiikkaa pitkän aikavälin mekaanisen luotettavuuden kanssa suurien tuotantomäärien aikana.Taizhou Zhongyue Mold Co., Ltd.yhdistää edistyneet suunnittelujärjestelmät, erikoistuneen Huangyan-työkaluinfrastruktuurin ja tiukat laadunvarmistusprotokollat suojaamaan kokoonpanolinjojasi yleisiltä muottivirheiltä, kuten välähdys-, vääntymis- ja uppojälkiä.
Oletko valmis optimoimaan seuraavan autojen muovausohjelman? Ole hyväota meihin yhteyttätänään lähettämällä trimmikomponenttisi 3D-mallit ja tavoitteet vuosivolyymeille. Suunnittelijamme toimittaa kattavan DFM-katsauksen ja virallisen, kilpailukykyisen kaupallisen tarjouksen 24–48 työtunnin kuluessa. Tehdään yhdessä valmistustarkkuuttasi.
-
