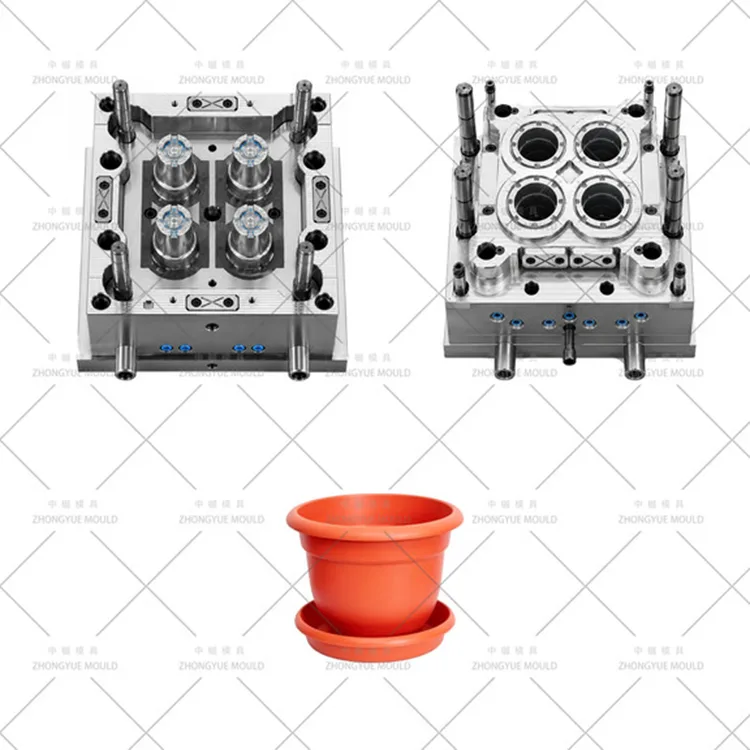

4-onteloinen muovinen pyöreä pienikokoinen kukkaruukkumuotti

4-onteloinen muovinen pyöreä pienikokoinen kukkaruukkumuotti – monionteloinen pieni pyöreä istutusruiskumuotin valmistaja

ZHONGYUE MOLD on erikoistunut valmistamaan tehokkaita 4-onteloisia muovisia pyöreitä pienikokoisia kukkaruukkumuotteja maailmanlaajuisille puutarhantoimittajille, puutarhakeskuksille, taimitarhojen viljelijöille ja kodin sisustusbrändeille. Toisin kuin yksionteloiset tai suuret teollisuusruukkumuotit, 4-onteloinen suunnittelumme tähtää pieniläpimittaisten istutuskoneiden (60 mm, 80 mm, 100 mm, 120 mm, 150 mm, 180 mm) suureen tuotantoon, joita käytetään mehikasveissa, taimissa, yrteissä ja mainoslahjoissa.

Suunnittelemme nämä muotit maksimaaliseen tuntitehoon integroimalla tasapainotetut kylmäkanavat (tai valinnaiset kuumakanavaventtiililuukut), tehokkaat jäähdytyskanavat ja automaattiset tyhjennysjärjestelmät, jotta saavutetaan niinkin alhaiset sykliajat kuin 12–18 sekuntia (riippuen materiaalista ja seinämän paksuudesta). Tarvitsetpa neitseellisiä PP/PS-ruukkuja, marmorivaikutteisia koristekasveja tai biohajoavia PLA/PBAT-ruukkuja, muottisuunnittelumme mahdollistaa monipuoliset materiaalivirrat säilyttäen samalla tasaisen seinämän paksuuden ja tyhjennysreiän eheyden.

muovisten kukkaruukkumuotien tekniset tiedot:

Piristä seuraava muovinen kukkaruukkumuottiprojektisi!

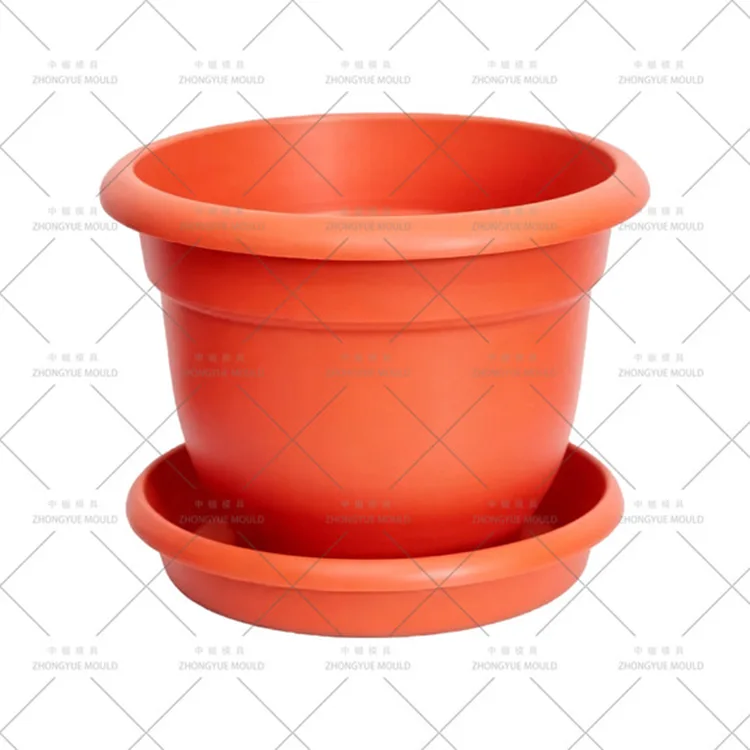

Mikä on 4-onteloinen pieni pyöreä kukkaruukkumuotti?

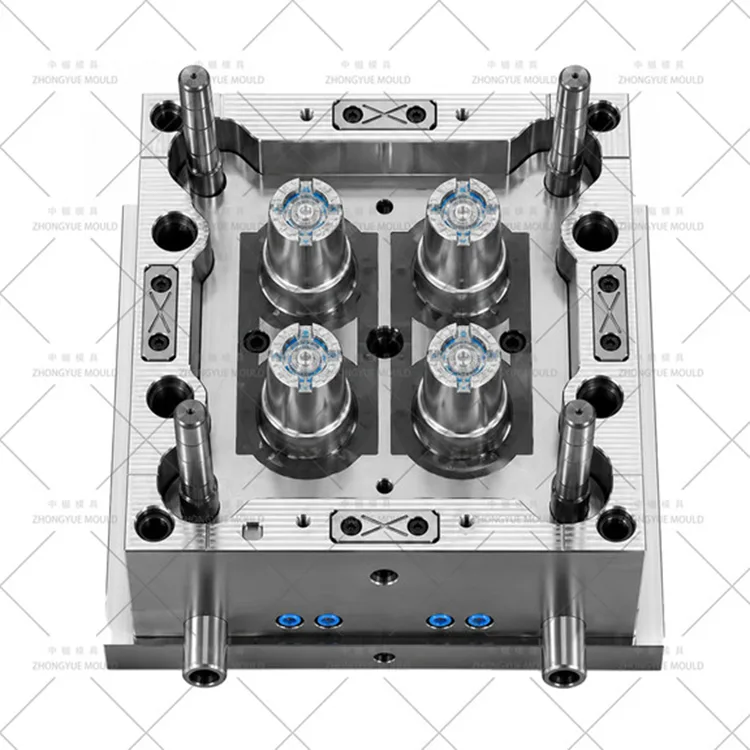

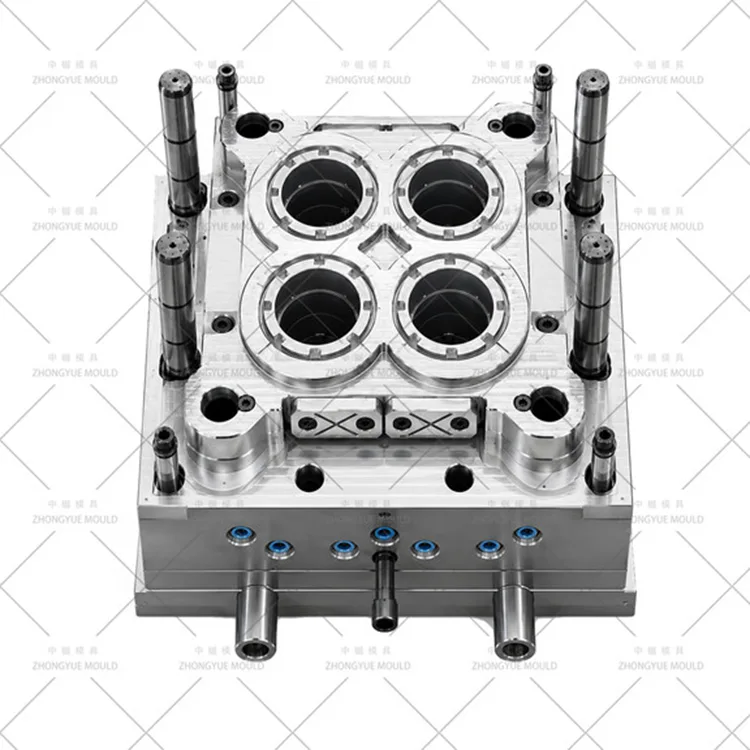

4-onteloinen pieni pyöreä kukkaruukkumuotti on tarkkuusruiskumuotti, joka tuottaa neljä identtistä pyöreää istutuskonetta laukausta kohden. Muotissa on tyypillisesti:

4-Up Layout — Symmetrisesti (lineaarinen 1×4 tai säteittäinen 2×2) sijoitetut ontelot optimaalisen levytilan hyödyntämiseksi.

Pienen halkaisijan tarkennus – Suunniteltu erityisesti ruukuille, joiden ylähalkaisija on 60–180 mm ja korkeus 50–150 mm.

Ohutseinämäisyys – Seinän paksuus 1,2–2,0 mm (optimoitu materiaalin säästöön jäykkyydestä tinkimättä).

Integroitu tyhjennysjärjestelmä — Valetut tyhjennysreiät (Ø5–10 mm) kapenevilla tapeilla helpottamaan muotin purkamista.

Pinoamistoiminnot — Valetut pinottavat helmet/jalat pohjassa mahdollistavat tyhjien ruukkujen vakaan pystysuoran pinoamisen.

Tämä kokoonpano sopii erinomaisesti massamarkkinoiden puutarhatuotteisiin, vähittäiskauppaketjujen omiin tuotemerkkeihin ja maatalouden taimitarjottimiin.

Tärkeimmät muottitekniikan kohokohdat (4-onteloisen pienen ruukun optimointi)

Tasapainoinen juoksujärjestelmä ja virtausanalyysi

Kylmäkanava H-tyypin tai ristikkäisen sijoittelun kanssa varmistaa tasaisen täyttöpaineen ja tilavuuden kaikkiin neljään onteloon. Marmorivaikutteisessa PP/PS:ssä suurennamme hieman jakoputkien halkaisijaa ja kiillotamme virtausreittejä (SPI A2) estääksemme värikuvioita häiritsevän leikkauslämmön. Valinnainen 4-pisarainen kuumakanava venttiiliporteilla eliminoi kylmäkanavan ja lyhentää kiertoaikaa 15–20 %.

Nopea jäähdytyssuunnittelu

Jokaisessa ontelossa on kierrelevyt tai suorat jäähdytyskanavat (Ø8–10 mm), jotka kiertävät spiraalia sydämen ympärillä lämmön tasaamiseksi. Vesijakoputket erottavat tulo/poistoaukon onteloparia kohden pitämään ΔT ≤ 3–4 ℃. Tämä tukee PP/PS:n nopeaa kiteytymistä ja minimoi vääntymisen.

Automaattinen erotusmekanismi

Alaportti tai pisteportti, joka on sijoitettu kattilan sisäreunaan tai pohjan syvennykseen. Ejektoritapit leikkaavat portin siististi poistettaessa – manuaalista trimmaamista ei tarvita. Kuumakanavajärjestelmissä venttiiliportit sulkeutuvat tarkasti kiertymisen estämiseksi.

Tyhjennysaukon tapin jäähdytys ja kartio

Tyhjennystapit ovat kartiomaisia ​​(1°–2° veto) ja valinnaisesti varustettu sisäisillä vesikanavilla (BeCu tai kuplitusputket) paksujen osien nopeaan jäähdyttämiseen. Tämä estää tarttumisen ja tappien rikkoutumisen nopean pyöräilyn aikana.

Pinottava jalkageometrian ohjaus

Valetut pinoamisrenkaat tai -jalat on suunniteltu tiukoilla toleransseilla (± 0,1 mm) tasaisen pinoamiskorkeuden varmistamiseksi ja heilumisen estämiseksi. Simuloimme 20 korkeaa pinoa 3D:ssä vakauden vahvistamiseksi.

Materiaalin monipuolisuus: PP, PS, PETG, PLA

Vakiorakenne tukee PP:tä (MFR 10–20) ja PS:ää (MFR 8–15). Biohajoaville PLA/PBAT-seoksille säädämme jäähdytysnopeuksia ja tuuletussyvyyttä korkeamman sulaviskositeetin ja lämpöhajoamisen herkkyyden mukaan.

Pintakäsittelyvaihtoehdot

Vakio: SPI B1 -satiiniviimeistely helpottaa irrottamista. Valinnainen: Kiiltävä kiillotusaine (SPI A1/A2) korkealuokkaisiin koristeruukkuihin tai kevyt rakenne (VDI 27–30) naarmujen peittämiseen.

Poistojärjestelmän luotettavuus

Ejektoritapit on sijoitettu strategisesti pohjariviin ja pinoaviin jalkoihin. Valinnainen irrotuslevyn ulostyöntö ultraohutseinäisille malleille (<1,5 mm) muodonmuutosten estämiseksi.

4-onteloisten pienten pyöreiden kukkaruukkujen käyttökohteet

Valmistus- ja validointiprosessimme (4-onteloinen pieni ruukkumuotti)

Flow & Cooling DFM Review – Analysoi seinämän paksuus (1,2–2,0 mm), portin sijainti, juoksuputken tasapaino ja jäähdytyskanavan asettelu. Simuloi täyttökuviota varmistaaksesi onkalon samanaikainen täyttö. Ilmainen DFM-raportti.

Tarkkuuskoneistus — Ontelon/ytimen CNC-jyrsintä ±0,02 mm tarkkuudella. Kierrejäähdytyskanavien aseporaus. Kiillotus määritettyyn SPI-pintaan.

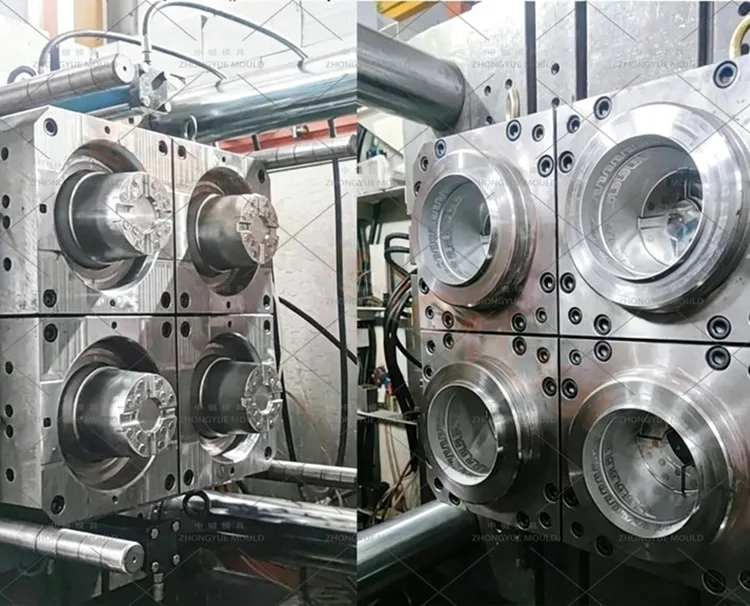

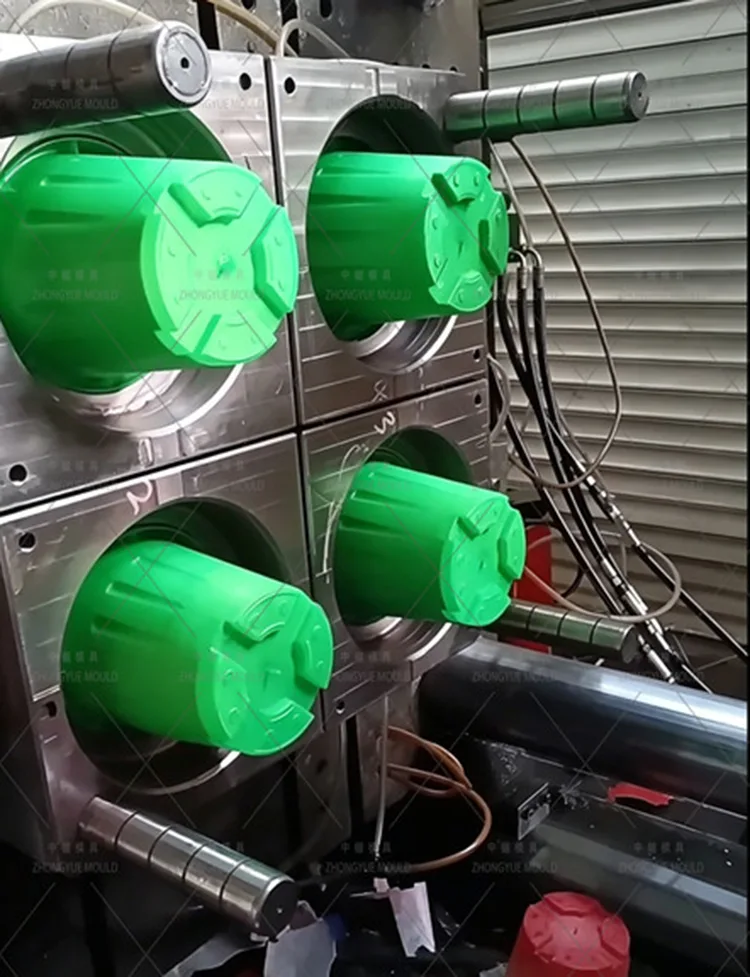

Kokoonpano & T1-kokeilu — Aja omalla koneella määrittämälläsi materiaalilla (PP/PS/PLA). Tarkista syklin aika, seinän tasaisuus, tyhjennysreiän laatu ja automaattinen tyhjennys. Toimita kokeiluvideo + näytteet + CMM-raportti.

Optimointi ja hyväksyntä — Hienosäädä jäähdytysvirtausta tai poiston ajoitusta tarvittaessa. Valmistele muotti kuljetusta varten vara-ejektorin tapeilla ja tyhjennystapeilla.

Myynnin jälkeinen tuki – 1 vuoden takuu, tekninen etäopastus ja helposti saatavilla olevat varaosat.

Miksi valita ZHONGYUE MOLD 4-onteloiseen pieneen kukkaruukkumuottiin?

Monionteloinen tehokkuusasiantuntemus — Todistettu kokemus 4-onteloisten asettelujen tasapainottamisesta pienille osille tuntitehokkuuden maksimoimiseksi.

Fast-Cycle Engineering – Optimoidut jäähdytys- ja poistojärjestelmät lyhentävät sykliaikoja 10–25 % perinteisiin malleihin verrattuna.

Materiaalin joustavuus — Täysi tuki PP/PS:lle, marmorivaikutteisille hartseille ja biohajoaville PLA/PBAT-seoksille.

Laadunvarmistus — Tarkat mittatarkastukset ja koeajot varmistavat tasaisen ruukun laadun kaikissa neljässä ontelossa.

Maailmanlaajuinen vientikokemus — Muotteja toimitetaan Eurooppaan, Amerikkaan, Aasiaan ja Afrikkaan johtaville puutarhatuotteille.

Läpinäkyvä palvelu – Viikoittaiset edistymispäivitykset, yksityiskohtaiset DFM-raportit ja reagoiva myynnin jälkeinen tuki.

Usein kysytyt kysymykset — 4 onkaloista pientä pyöreää kukkaruukkumuottia

K: Mikä on tyypillinen syklin aika 4-onteloiselle pienelle muottimuotille?

V: Odota 14–18 sekuntia 100 mm:n astiassa, jonka seinämän paksuus on 1,5 mm PP:ssä (mukaan lukien ruiskutus, jäähdytys ja irrotus). Jaksoaika vaihtelee materiaalin, seinämän paksuuden ja jäähdytystehokkuuden mukaan.

K: Voitko tehdä muotteja marmori- tai helmiäisruukkuihin?

V: Kyllä. Säädämme jakoputkien halkaisijoita, kiillotamme virtausreittejä ja säädämme leikkauslämpöä värikuvioiden säilyttämiseksi. Neuvomme myös masterbatch-laskeutumissuhteissa ja käsittelylämpötiloissa.

K: Tuetko biohajoavia materiaaleja, kuten PLA:ta?

V: Ehdottomasti. PLA vaatii alhaisempia sulamislämpötiloja ja hitaampaa jäähdytystä. Muokkaamme jäähdytyskanavien asetteluja ja tuuletussyvyyttä vastaavasti haurauden ja vääntymisen estämiseksi.

K: Kuinka varmistat, että kaikki neljä onteloa täyttyvät tasaisesti?

V: Käytämme tasapainotettuja H-tyyppisiä tai ristikkäisiä jakojärjestelmiä ja suoritamme Moldflow-analyysin samanaikaisen täytön tarkistamiseksi. Porttien koot ja jakoputkien mitat lasketaan huolellisesti.

K: Mitä tietoja tarvitset tarjousta varten?

V: Toimita ruukun 2D-piirustukset (PDF/DWG) + 3D-mallit (STP/IGS) ja määritä ylähalkaisija, korkeus, seinämän paksuus, materiaalityyppi (PP/PS/PLA), haluttu kiertoaika ja vuositilavuus.

Pyydä tarjous 4-onteloiselle pienelle pyöreälle kukkaruukkumuottillesi

Lähetä meille ruukkupiirustuksesi tai näytteesi tuotantovaatimustesi kanssa. ZHONGYUE MOLD toimittaa kattavan DFM-analyysin ja kilpailukykyisen tarjouksen 24–48 työtunnin sisällä.

Ota meihin yhteyttä jo tänään nopeuttaaksesi pienen kukkaruukkusi tuotantoa tehokkaalla 4-onteloisella ruiskumuotilla!
