Artikkelin tiivistelmä: A jääkaapin muottion kriittinen työkalu tarkkojen, kestävien ja visuaalisesti yhtenäisten muoviosien valmistamiseen, joita käytetään nykyaikaisissa kylmälaitteissa. Ovien verhouksista ja laatikoista tarjottimiin, kehyksiin, kaappeihin ja muihin sisäosiin, muotin suunnittelu vaikuttaa suoraan mittojen vakauteen, pinnan laatuun, kokoonpanotarkkuuteen, kiertoaikaan ja pitkän aikavälin tuotantokustannuksiin. Tässä artikkelissa kerrotaan, kuinka hyvin suunniteltu jääkaappimuotti toimii, mitä valmistajien tulee ottaa huomioon ennen sellaisen tilaamista, kuinka yleisiä tuotantoongelmia voidaan ehkäistä ja kuinka ZHONGYUE lähestyy räätälöityjä muottiratkaisuja vaativiin jääkaappisovelluksiin.
Jääkaappimuotti on tarkkuustyökalujärjestelmä, jota käytetään jääkaapin ja pakastimen muoviosien valmistukseen ruiskuvalulla. Toisin kuin yksinkertaiset muovimuotit, jääkaapin työkaluissa on usein käsiteltävä suuria osien kokoja, monimutkaisia geometrioita, tiukkoja kokoonpanotoleransseja, vaativia pintavaatimuksia ja toistuvia tuotantosyklejä.
Nykyaikaiset jääkaapit sisältävät monia muovattuja muoviosia. Näitä voivat olla oviverhoilut, jääkaapin laatikot, pakastelaatikot, raikkaastiat, tarjottimet, kehykset, hyllyt, sisäosastot, kaappeihin liittyvät osat ja muut rakenteelliset tai toiminnalliset osat.
Muotin laatu vaikuttaa suoraan valmiin komponentin laatuun. Jos ontelon mitat ovat epätarkkoja, jäähdytysjärjestelmä on huonosti tasapainotettu tai poistorakenne on sopimaton, valmistajat voivat kokea vääntymistä, uppoamisjälkiä, hitsauslinjoja, lyhyitä laukauksia, välähdyksiä, mittapoikkeamia tai vaikeaa asennusta.
Laitevalmistajien tavoitteena ei siis ole pelkästään valmistaa muottia, josta voidaan tehdä yksi hyväksyttävä näyte. Todellinen tavoite on kehittää työkaluja, jotka pystyvät toistuvasti valmistamaan vakaita osia suurien tuotantomäärien aikana.
ZHONGYUE keskittyy räätälöityihin laitemuottiratkaisuihin, jotka on suunniteltu kunkin jääkaapin komponentin geometrian, materiaalin, tuotantomäärän, koneen olosuhteiden ja laatuvaatimusten mukaan.
Jääkaapin komponenteilla on usein suuret pinnat ja suhteellisen monimutkaiset rakenteet. Pienestä työkaluvirheestä voi tulla merkittävä ongelma tuhansien ruiskutusjaksojen jälkeen.
Oikein suunniteltu jääkaappimuotti voi auttaa valmistajia saavuttamaan useita tärkeitä tuotantotavoitteita:
Nämä edut ovat erityisen tärkeitä, kun jääkaappimallia valmistetaan suuria määriä. Pienikin virheprosentti voi johtaa huomattavaan materiaalihävikkiin, työvoimakustannuksiin, korjauksiin ja tuotannon viivästyksiin.
Tästä syystä muottisuunnittelua tulisi pitää osana yleistä valmistusstrategiaa eikä vain työkalujen hankintaa.
Yksi jääkaappituoteperhe voi vaatia useita erilaisia muotteja. Jokaisella komponentilla on erilaiset vaatimukset koosta, lujuudesta, ulkonäöstä, läpinäkyvyydestä, mittatoleranssista ja kokoonpanosta.
| Jääkaapin komponentti | Tärkeimmät tuotantonäkökohdat | Tyypilliset laatuongelmat |
|---|---|---|
| Oven vuoraus | Suuri pinta-ala ja mittavakaus | Vääntymä, kutistuminen, epätasainen seinämän paksuus |
| Jääkaapin laatikko | Tasainen liike ja tarkat mitat | Muodonmuutoksia, välähdyksiä, pintavirheitä |

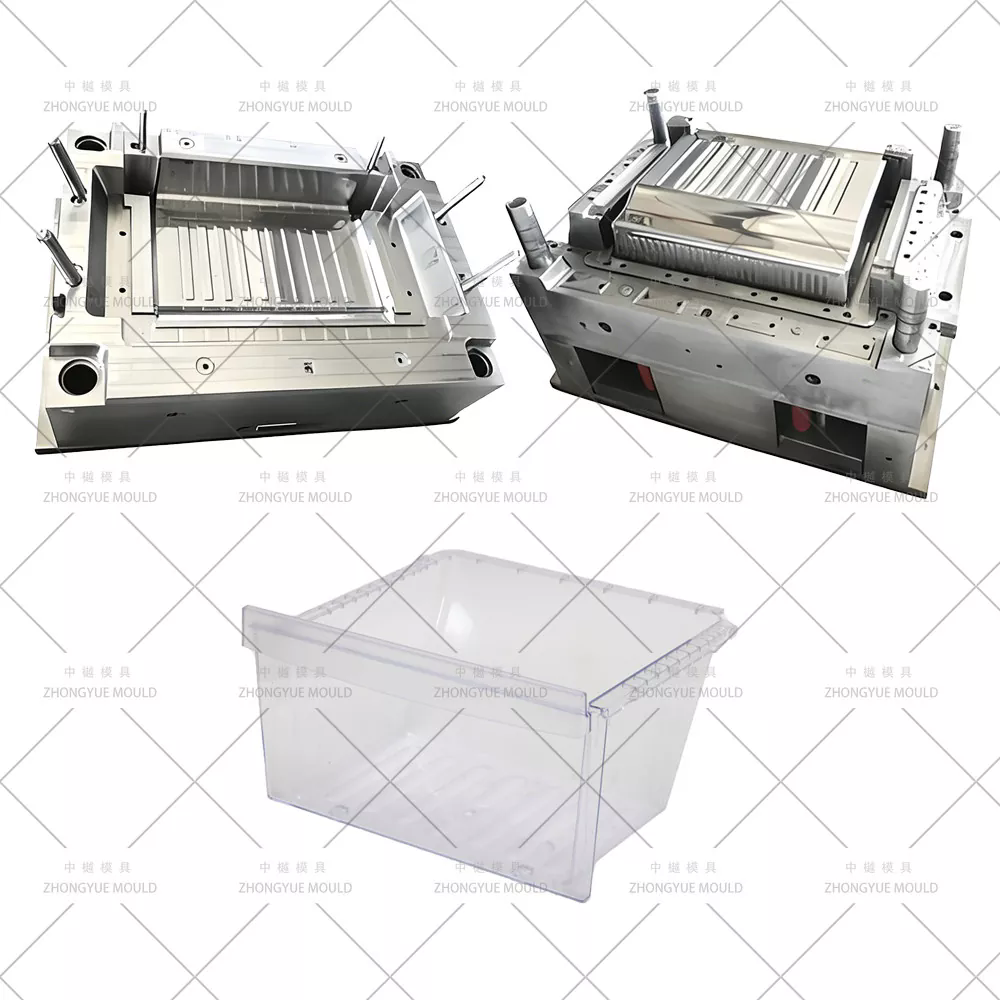

| Crisper-laatikko | Toiminnallinen geometria ja ulkonäkö | Vääntymä, hitsauslinjat, huono läpinäkyvyys |
| Tarjotin | Kantavuus ja tasaisuus | Altaan jäljet, muodonmuutos, epätasainen paksuus |
| Kehys | Tarkat kokoonpanoliitännät | Mittapoikkeama ja välähdys |
| Pakastin laatikko | Rakenteen lujuus ja toistettavuus | Vääntymä ja epätäydellinen täyttö |
| Kaappiin liittyvät osat | Suuret mitat ja monimutkainen geometria | Muodonmuutos, jäähdytyksen epätasapaino, mittavaihtelu |
ZHONGYUE:n jääkaapin työkalut kattavat joukon komponentteja, mukaan lukien ovien vuoraukset, laatikot, sisäosastot, tarjottimet, kehykset, terävät laatikot ja muut mukautetut muoviset jääkaapin osat.
Hyvä muotin suunnittelu alkaa ennen koneistuksen alkamista. Muovikomponentin geometria, valittu hartsi, ruiskutuskone, odotettu teho, ulkonäkövaatimukset ja kokoonpanoolosuhteet on otettava huomioon yhdessä.
Ensimmäinen askel on ymmärtää itse osa. Insinöörit tarkastelevat seinämän paksuutta, rivat, ulkonemat, kulmat, syväyskulmat, alaleikkaukset, kiinnityskohdat, toiminnalliset rajapinnat ja kosmeettiset pinnat.
Suuret jääkaapin osat voivat olla erityisen herkkiä seinämän epätasaiselle paksuudelle. Kun eri alueet jäähtyvät ja kutistuvat eri nopeuksilla, muodonmuutoksia voi tapahtua. Siksi tuotesuunnittelun ja muotin suunnittelun on toimittava yhdessä kutistumisen hallitsemiseksi.
Muovin on päästävä jokaiselle ontelon alueelle sopivalla paineella ja lämpötilalla. Epäsopiva portin sijainti voi aiheuttaa epätasapainoisen täytön, näkyviä hitsauslinjoja, liiallisia painevaatimuksia tai paikallisia muodonmuutoksia.
Monimutkaisille jääkaapin osille huolellisesti suunniteltu kuumakanava- tai moniporttikokoonpano voi tarjota tasaisemman täytön. Tarkka järjestely riippuu osan geometriasta ja hartsista.
Jäähdytys on yksi tärkeimmistä tekijöistä, jotka vaikuttavat ruiskupuristussyklin aikaan ja mittojen vakauteen.
Jos yksi suuren muotin alue jäähtyy huomattavasti nopeammin kuin toinen, differentiaalinen kutistuminen voi aiheuttaa vääntymistä. Oikein sijoitetut jäähdytyskanavat auttavat poistamaan lämpöä tasaisemmin ja ylläpitävät ennakoitavissa olevia tuotantoolosuhteita.
Jäähdytyksen jälkeen muotoiltu komponentti on poistettava vahingoittamatta sen ulkonäköä tai geometriaa. Suuret jääkaapin osat saattavat vaatia huolellisesti hajautettuja ejektorijärjestelmiä paikallisen rasituksen välttämiseksi.
Huonosti tasapainotettu poistorakenne voi jättää jälkiä, aiheuttaa muodonmuutoksia tai vaikeuttaa automaattista irrotusta. Siksi ZHONGYUE ottaa poistovaatimukset huomioon varhaisessa suunnitteluvaiheessa sen sijaan, että se käsittäisi niitä jälkikäteen.
Materiaalivalinta vaikuttaa sekä muotin käyttöikään että valmiiden osien laatuun. Oikea valinta riippuu odotetusta tuotantomäärästä, muovimateriaalista, pintavaatimuksista, korroosionäkökohdista, koneistusvaatimuksista ja huoltosuunnitelmasta.
Yleiset suunnitteluvaihtoehdot voivat sisältää erilaisia esikarkaistuja tai karkaistuja muottiteräksiä sovelluksesta riippuen. Vaativissa jääkaappityökaluissa voidaan harkita materiaaleja, kuten P20, 718H tai S136, projektikohtaisten vaatimusten mukaisesti.
Muovattava muovi on yhtä tärkeä. Jääkaapin komponentit voivat käyttää erilaisia hartseja niiden toiminnasta riippuen. PP, HIPS, ABS, PC, PET, GPPS ja muut materiaalit voidaan valita eri sovelluksiin.
Muotti tulee suunnitella varsinaisen hartsin ympärille sen sijaan, että kaikkia muoveja käsitellään samalla tavalla. Sulalämpötila, kutistuminen, virtausominaisuudet, jäähtymiskäyttäytyminen ja poistovaatimukset voivat vaihdella huomattavasti materiaalien välillä.
Jääkaappityökaluja ostavat valmistajat ovat usein eniten huolissaan toistuvista vioista. Muotti voi tuottaa visuaalisesti hyväksyttävän ensimmäisen näytteen, mutta sitä on vaikea hallita massatuotannon aikana, jos taustalla olevaa suunnittelua ei ole optimoitu oikein.
| Mahdollinen vika | Mahdollinen syy | Suunnittelu tai prosessin suunta |
|---|---|---|
| Vääntyminen | Epätasainen jäähtyminen tai kutistuminen | Paranna jäähdytystasapainoa ja seinän paksuuden hallintaa |
| Altaan jäljet | Paksut osat ja riittämätön pakkaus | Optimoi geometria, portin sijainti ja pakkausolosuhteet |
| Hitsauslinjat | Useat sulamisrintamat kohtaavat | Tarkista portin kokoonpano ja virtaussuunta |
| Salama | Riittämätön sulkeminen tai liiallinen muovauspaine | Paranna jakopintoja ja muotin yhteensopivuutta |
| Lyhyt laukaus | Riittämätön täyttö tai rajoitettu virtaus | Analysoi jako-, portti-, tuuletus- ja ruiskutusolosuhteet |
| Irrotusvauriot | Riittämätön syväys tai sopimaton poisto | Optimoi vetokulmat ja ejektorin jakautuminen |
Simulaatio voi tarjota arvokasta tietoa ennen teräksen leikkaamista. Muotin virtausanalyysi voi auttaa insinöörejä arvioimaan täyttökäyttäytymistä, paineen jakautumista, hitsauslinjojen sijaintia, jäähdytysolosuhteita ja mahdollista muodonmuutosta.
Varhainen analyysi on erityisen arvokasta suurille jääkaapin komponenteille, koska suunnitteluongelman korjaaminen muotin valmistuksen jälkeen voi olla huomattavasti kalliimpaa kuin sen korjaaminen suunnittelun aikana.
Tuotantotehokkuus ei johdu pelkästään muotin nopeasta työstämisestä. Parempi tulos saadaan luomalla työkalut, jotka ovat ennakoitavissa, huollettavissa ja yhteensopivat aiotun tuotantoprosessin kanssa.
Laadukas jääkaappimuotti voi parantaa valmistustehokkuutta useilla tavoilla:
Suuren volyymin jääkaappien valmistuksessa näillä parannuksilla voi olla merkittävä kumulatiivinen vaikutus. Vain muutaman sekunnin säästämisestä sykliä kohden voi tulla huomattava tuottavuuden lisäys, kun muotti toimii jatkuvasti pitkiä tuotantojaksoja.
ZHONGYUE käyttää tarkkuustyöstöominaisuuksia ja teknisiä analyysejä kehittääkseen vakaaseen tuotantoon tarkoitettuja muottirakenteita. Sen valmistusresursseihin kuuluu yli 20 CNC-konetta, mukaan lukien edistyneet moniakseliset työstölaitteet, jotka tukevat monimutkaisia työkaluprojekteja.
Muotintoimittajan valintaan tulee kuulua enemmän kuin alkuperäisen tarjouksen vertailu. Alhaisemmasta ostohinnasta voi tulla kallis, jos työkalu vaatii toistuvia muutoksia, tuottaa epävakaita osia tai sen huoltotuki on huono.
Ennen valmistajan valitsemista ostajien tulee arvioida seuraavat tekijät:
On myös hyödyllistä kysyä, kuinka toimittaja käsittelee suunnittelumuutoksia. Jääkaappituotteet voivat kehittyä kehityksen aikana, ja muotinvalmistaja tarvitsee riittävästi teknistä joustavuutta voidakseen tehdä kohtuulliset muutokset ilman tarpeetonta riskiä.
Onnistunut muottiprojekti hyötyy selkeästi määritellystä työnkulusta. Vaikka tarkka menettely vaihtelee komponentin mukaan, tyypillinen projekti voi seurata näitä vaiheita:
Tämä jäsennelty lähestymistapa auttaa vähentämään yllätyksiä ja antaa asiakkaalle selkeämmän hallinnan projektin etenemisestä.
Jopa hyvin rakennettu muotti vaatii asianmukaista huoltoa. Jääkaapin työkalut voivat toimia luotettavasti pitkän tuotantojakson ajan, kun huoltotoimenpiteet sisällytetään päivittäiseen tuotannonhallintaan.
Valmistajien tulee kiinnittää erityistä huomiota:
Huollon tulee myös olla ennaltaehkäisevää eikä pelkästään reaktiivista. Muotin pettämisen odottaminen voi johtaa odottamattomiin tuotantokatkoihin ja hätäkorjauskustannuksiin.
Jääkaappimuottia käytetään jääkaappien ja pakastimien muoviosien valmistukseen, mukaan lukien laatikot, oviverhoukset, tarjottimet, kehykset, pakastelaatikot, raikkaastiat ja muut räätälöidyt laiteosat.
Sopiva materiaali riippuu komponentin toiminnasta. PP-, HIPS-, ABS-, PC-, PET-, GPPS- ja muita teknisiä tai laitelaatuisia muoveja voidaan harkita lujuuden, läpinäkyvyyden, kemikaalinkestävyyden, ulkonäön ja mittojen stabiilisuuden kaltaisten vaatimusten mukaisesti.
Suuret jääkaapin osat voivat olla herkkiä epätasaiselle kutistumiselle. Oikein suunniteltu jäähdytysjärjestelmä auttaa poistamaan lämpöä johdonmukaisemmin, tukemaan mittojen vakautta ja vähentämään muodonmuutoksia sekä auttamaan hallitsemaan tuotantosyklin aikaa.
Kyllä. ZHONGYUE kehittää räätälöityjä jääkaapin muottiratkaisuja, jotka perustuvat asiakkaan komponenttien geometriaan, muovimateriaaliin, tuotantovaatimuksiin, ruiskutuskoneen olosuhteisiin, pintakäsittelyyn ja mittamäärittelyihin.
Muotin virtausanalyysi voi auttaa insinöörejä arvioimaan, kuinka sula muovi täyttää ontelon, ja tunnistaa mahdolliset ongelmat, kuten epätasapainoinen täyttö, liiallinen paine, hitsauslinjat, ilmalukot, jäähdytyserot ja muodonmuutos ennen muotin valmistusta.
Ei ole olemassa universaalia ontelonumeroa. Sopiva kokoonpano riippuu komponenttien koosta, tuotantomäärästä, ruiskutuskoneen kapasiteetista, syklivaatimuksista, työkalubudjetista ja osan geometriasta. Jotkut jääkaapin komponentit voivat hyötyä yhdestä ontelosta, kun taas toiset sovellukset voivat käyttää useita onteloita.
Ostajien tulisi ottaa huomioon koko tuotannon elinkaari pikemminkin kuin vain muotin alkuperäinen hinta. Kestävä teräs, vakaa jäähdytys, tehokas poisto, optimoitu sykliaika, alhaiset hylkäysluvut, helppo huolto ja luotettava tekninen tuki voivat kaikki osaltaan alentaa pitkän aikavälin valmistuskustannuksia.
Hyödyllisiä tietoja ovat 2D- tai 3D-osapiirustus, muovimateriaali, odotettu tuotantomäärä, tavoitejakson aika, ruiskutuskoneen tiedot, pintavaatimukset, mittatoleranssit, onteloiden lukumäärä, toimitus-odotukset ja mahdolliset erityiset pakkaus- tai kokoonpanovaatimukset.
Jääkaappimuotti on paljon enemmän kuin metallityökalu muovin muodostamiseen. Sen tekninen laatu vaikuttaa jääkaapin komponenttien koostumukseen, ulkonäköön, mittatarkkuuteen, tuotantonopeuteen, huoltovaatimuksiin ja kokonaisvalmistuskustannuksiin.
Suurien laiteosien kohdalla tuotteen geometrian, materiaalin käyttäytymisen, portituksen, jäähdytyksen, irrotuksen, muottiteräksen, koneistustarkkuuden ja koevalidoinnin huolellinen huomioiminen on välttämätöntä. Hyvin suunniteltu muotti voi auttaa valmistajia välttämään toistuvia vikoja ja ylläpitämään vakaata tuotantoa vaativien tuotantoaikataulujen ajan.
ZHONGYUEtarjoaa räätälöityjä jääkaapin muottiratkaisuja valmistajille, jotka etsivät luotettavia työkaluja erilaisiin jääkaapin muovikomponentteihin. Yhdistämällä teknisen analyysin, tarkkuuskoneistuksen, asianmukaiset muottimateriaalit, optimoidut rakenteet ja tuotannon validoinnin ZHONGYUE pyrkii auttamaan asiakkaita siirtymään tuotekonseptista luotettavaan massatuotantoon, jolla on vähemmän työkaluihin liittyviä ongelmia.
Jos olet kehittämässä uutta jääkaappikomponenttia, korvaat olemassa olevia työkaluja tai etsit luotettavaa räätälöityä jääkaapin muottiratkaisua,ota meihin yhteyttäkeskustellaksesi piirustuksistasi, materiaalivaatimuksistasi, tuotantotavoitteistasi ja työkalutarpeistasi ZHONGYUE-tiimin kanssa.
-
