Muovinen pyöreä pallon muotoinen rottinkiinen kukkaruukkumuotti

Muovinen pyöreän pallon muotoinen rottinki-kukkaruukkumuotti – räätälöity pajukuvioinen palloistutusruiskumuotin valmistaja

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottivalmistaja, joka toimittaa muovisia pyöreän pallon muotoisia rottinki-kukkaruukkumuotteja / pajurakenteisia palloistutuksia (riippuvat korit, puolipalloiset istutuskoneet, koristeruukut) maailmanlaajuisille puutarhasisustusbrändeille, kodin sisustuksen vähittäismyyjille ja puutarhanhoitotukkukauppiaille. Toisin kuin tavallisissa sileäseinäisissä ruukuissa, näissä pallomaisissa istutuskoneissa on simuloitu ruoko/kudottu (rottinki) rakenne koko ulkopinnalla, mikä vaatii erikoistuneen EDM-uppotuksen + happoetsauksen (VDI 30–42 / Mold-Tech MT-11000 -sarja) ja kahdeksi puoleksi jaetun onkalon suunnittelun, jotta pintakuvioitu osa irtoaa.

Tyypillisesti PP:stä (polypropeeni, MFR 8–15) valettu joustavuuden ja iskunkestävyyden vuoksi pallomaiset ruukut ovat halkaisijaltaan 120–350 mm. Muoteissamme on H13-nitridoidut liukumäet jaettuun onteloon, BeCu (Beryllium Copper) -spiraalijäähdytysytimet syvävedetyn pallomaisen geometrian käsittelemiseksi ja piilotetut sukellusveneportit, jotka eivät jätä näkyvää jälkiä koristeelliseen pintakuvioon. Tarjoamme täydellisen DFM-katsauksen, joka keskittyy pintakuvioiden vetokulmiin ja irrotusvoimaan ennen teräksen leikkaamista.

muovisten kukkaruukkumuotien tekniset tiedot:

Piristä seuraava muovinen kukkaruukkumuottiprojektisi!

Mikä on pyöreä pallorottinki-kukkaruukkumuotti?

Pyöreä pallorottinki-kukkaruukkumuotti on erikoistyökalu, joka on suunniteltu luomaan koristeellisia pallomaisia ​​istutuskoneita, jotka jäljittelevät luonnollisia materiaaleja, kuten rottinkia, pajua tai bambua. Muotin rakenne eroaa pohjimmiltaan standardimuotista:

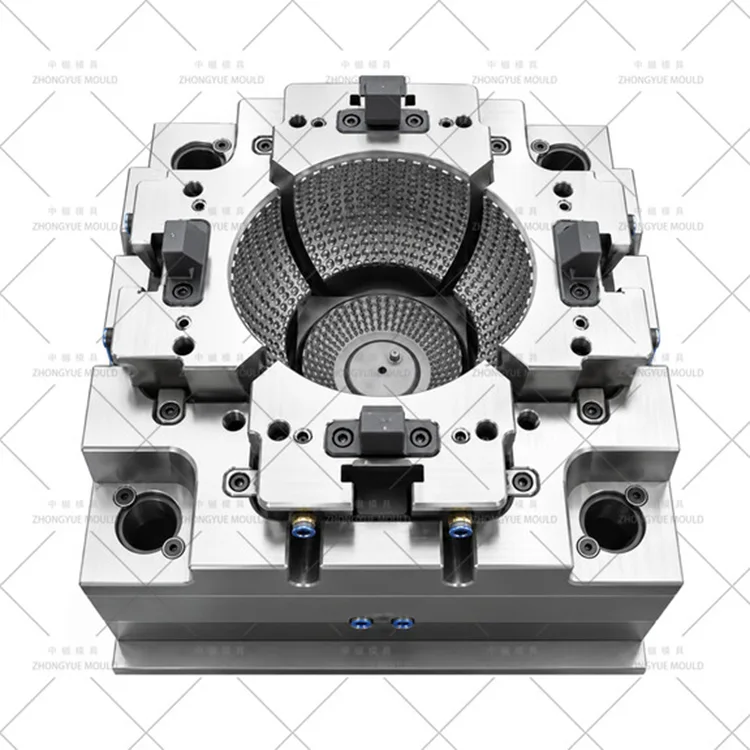

Halkaistu onkalo (kaksi puoliskoa / Multi-Slide) – Koska pallo on pyöreä ja pintakuvioinen, sitä ei voi irrottaa suoraan ytimestä. Ontelo jakautuu 2, 3 tai 4 segmenttiin (liukumäkiin), jotka vetäytyvät säteittäisesti sisään leikatun tekstuurin poistamiseksi.

Rottinki-/pajurakenne — Ontelon ulkopinta ei ole sileä. Se on EDM-koneistettu ruokokuviolla ja sitten happoetsattu realistisen kudotun ilmeen luomiseksi (standardi VDI 30–42).

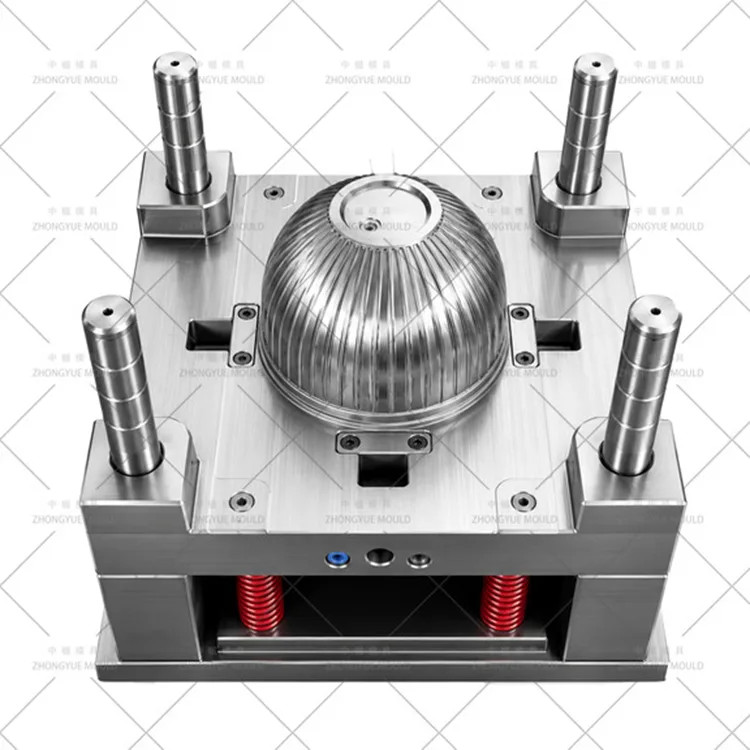

Syvä pallomainen ydin – Sisäydin on täysi puolipallo tai pallo, joka vaatii syvän reiän poraamisen jäähdytystä ja tarkkaa vedonhallintaa varten.

Piilotetut tyhjennys- ja ripustusominaisuudet — Sisältää usein sisäänvaletut tyhjennysreiät ja integroidut ripustuslenkit/ketjut, jotka vaativat lisänostimia tai -osia.

Tärkeimmät muottitekniikan kohokohdat (pallon muotoinen rottinkiruukku)

EDM-rottinkirakenteen ja vetokulman laskenta

Tekstuurin levittäminen pallomaiselle pinnalle lisää kitkaa irrotuksen aikana. Laskemme ylimääräisen syväyskulman (yhteensä 2,5°–4°) erityisesti teksturoitua vyöhykettä varten (pohja 1,5° + 1,0–2,5° tekstuurin syvyyden osalta). Ontelo läpikäy EDM-uppoamisen kohokuvion luomiseksi, mitä seuraa kemiallinen syövytys johdonmukaisuuden varmistamiseksi.

Jaetun ontelon suunnittelu (2-puoli- tai 3-liukukokoonpano)

Pyöreälle pallolle suunnittelemme tyypillisesti kahden puolikkaan vaakasuoran halkaisun (vasen/oikea) tai kolmen liukumäisen pystyjaon. Jokainen segmentti on tuettu H13 (2344 ESR) -karkaistuilla liukulevyillä, joissa on nitratut pinnat (HV ≥ 850), jotka kestävät suurta puristusvoimaa ja hankaavaa pintakosketusta.

BeCu-spiraalijäähdytys syvälle pallomaiselle ytimelle

Pallomainen ydin on massiivinen jäähdytyselementti. Integroimme BeCu (MOLDMAX™/Ampcoloy) spiraalisisäkkeen tai kuplitusputken ytimen sisään lämmön poistamiseksi pallon keskeltä. Tämä lyhentää syklin aikaa ja estää uppoamisjälkiä paksuille pallomaisille seinille.

Piilotettu sukellusveneportti sisälaipassa tai pohjassa

Jotta ulkopinnan rottinkirakenne säilyisi, portin on oltava näkymätön. Käytämme vedenalaista porttia (latentti portti), joka sijaitsee kattilan aukon sisäreunassa tai pohjan keskellä (kolmilevyinen muotti). Portti leikkaa siististi eikä jätä arpia rakenteeseen.

Viemäröintireiän ja ripustuslenkin tiedot

Tyhjennysreiät on muodostettu kartiomaisista tapeista (joskus vesijäähdytteisiä). Ripustuslenkit muodostuvat pienistä nostimista tai liukuista sisäosista, jotka vetäytyvät muovauksen jälkeen. Varmistamme, että nämä ominaisuudet eivät häiritse jaetun ontelon liikettä.

Tarttumaton ja kiillotettu

Kun onkalo on teksturoitu, ydin (ruukun sisäpinta) on kiillotettu SPI B1/B2 -tasolle helpon irrotuksen ja puhtaan sisäpinnan varmistamiseksi maakosketusta varten.

Round Ball -rottinkikukkaruukkujen sovellukset

Valmistus- ja validointiprosessimme

Texture Draft & Split-Line DFM — Analysoi rottinkirakenteen (2,5–4°) vaadittu veto. Suunnittele jaettu onteloliike varmistaaksesi, että tekstuuria ei häiritä. Ilmainen DFM-raportti.

EDM Texturing & Etching — CNC-rouhinta, jonka jälkeen Sodick/Charmilles EDM upottaa keppikuvion. Sitten happoetsaus lopulliseen VDI-syvyyteen.

Liuku- ja ydinasennelma — Asenna H13-nitratut liukulevyt tarkasti. Asenna BeCu-spiraalijäähdytysydin. Tarkista luistien liike ja lukitus.

T1 Trial & Texture Release Test - Suorita omassa koneessa määritetyllä PP:llä. Tarkista pintakuvion tarttuminen, pintavirheet ja pyöreys. Toimita koevideo + näytteitä.

Lopullinen toimitus — Toimitetaan muottikäsikirjan, vara-H13-liukujousien, ejektorin tappien ja BeCu-sisäkkeen kanssa (jos käytettävissä).

Miksi valita ZHONGYUE MOLD Rottinkipumuottillesi?

Tekstuuriasiantuntijat – Hoidamme EDM-uppoamisen ja happoetsauksen talon sisällä realistisen rottinki-/pajuviimeistelyn aikaansaamiseksi.

Split Cavity Experts — Suunnittelemme kestäviä H13-liukujärjestelmiä monimutkaisille pallomaisille geometrioille.

Syväydinjäähdytys – BeCu-spiraalisisäkkeet takaavat nopeat kierrot myös paksuseinäisillä palloilla.

Laadunvarmistus — Testaamme pintakuvioiden vapautumista erityisesti kenttävikojen estämiseksi.

Maailmanlaajuinen kokemus – muotit viedään Eurooppaan, Pohjois-Amerikkaan ja Australiaan puutarhasisustusbrändeille.

Usein kysytyt kysymykset – Pyöreä pallorottinki-kukkaruukkumuotti

K: Voitko tehdä multi-cavity (2+2 tai 4+4) pienille pallopotille?

V: Jos halkaisija on alle 150 mm, voimme joskus järjestää 2-ontelo-asetteluja. Kuitenkin suurempien pallojen (> 200 mm) kohdalla jaetun ontelon monimutkaisuus ja jäähdytys rajoittavat meidät yleensä 1 × 1:een laadun varmistamiseksi.

K: Kuinka estät tekstuurin tarttumasta muottiin?

V: Laskemme ylimääräisen syväyskulman (2,5–4°) erityisesti teksturoitua vyöhykettä varten. Kiillotamme myös pintakuvioita hieman ja varmistamme, että ydin (sisäpinta) on erittäin kiillotettu (SPI B1/B2) muovin vetämiseksi pois ontelosta.

K: Mitä eroa on tällä ja tavallisella sileällä muotilla?

V: Normaali patumuotti on yleensä yksinkertainen avoin/kiinni muotti. Pallarottinkimuotissa tarvitaan halkaistuja onteloita (liukumäkiä) pyöreän muodon muodostamiseksi ja pintakuvioidut pinnat, jotka vaativat erityisiä veto- ja jäähdytysnäkökohtia.

K: Mitä materiaalia suosittelet?

V: PP (MFR 8–15) on paras, koska se on riittävän joustava irtoamaan teksturoidusta muotista halkeilematta. Suosittelemme lisäämään UV-stabilisaattoreita, jos ruukut ovat ulkona.

K: Mitä tarvitset tarjoukseen?

V: 2D-piirustus (PDF/DWG) + 3D-malli (STP/IGS/X_T), joka näyttää pallon halkaisijan, seinämän paksuuden ja tekstuurin tyylin (tai lähetä mallikuva tekstuurista).

Pyydä tarjous pyöreästä rottinkikukkaruukkumuottistasi

Lähetä pallopotkupiirrokset tai tekstuurinäytteesi ZHONGYUE MOULD:iin. Tarjoamme ilmaisen DFM-raportin, joka kattaa jaetun ontelon suunnittelun, pintakuvioinnin ja jäähdytysstrategian + virallisen tarjouksen 24–48 työtunnin sisällä.

Ota yhteyttä nyt aloittaaksesi Wicker Texture Sphere Planter -ruiskumuottiprojektisi!
