Kuinka muovinen pyöreä rottinki-kukkaruukkumuotti voi parantaa istutuskoneen laatua ja tuotantotehokkuutta

ZHONGYUEkehittääMuovinen pyöreä rottinki-kukkaruukkuvalmistajille, jotka etsivät houkuttelevia pajukuvioisia istutuskoneita, vakaata muovaustehoa, tehokasta jäähdytystä ja luotettavaa pitkän aikavälin tuotantoa. Optimoidun vedon, tuuletuksen, portin ja rakennesuunnittelun ansiosta muotti auttaa muuttamaan koristeelliset istutuskonekonseptit yhtenäisiksi ruiskuvaletuiksi tuotteiksi.

Hyvin suunniteltu kukkaruukkumuotti tekee enemmän kuin toistaa istutuskoneen muodon. Pyöreässä rottinkityylisessä ruukussa muotin on toistettava tarkasti kudottu ulkonäkö samalla kun se hallitsee vetoa, irtoamista, jäähdytystä, täyttöä ja mittojen vakautta. ZHONGYUE:n sylinterimäinen ja kartiomainen rottinki-istutusmuottiratkaisu on suunniteltu näiden tuotantovaatimusten mukaisesti. Se voi tukea PP-materiaaleja, koristeellisia VDI-rottinkikuvioita, rengasmaisia ​​jäähdytyskanavia, piilotettuja sukellusveneportteja ja sopivia poistojärjestelmiä. Tämä artikkeli selittää muotin rakenteen, tärkeimmät tekniset näkökohdat, materiaalin valinnan, sovellukset, valmistusprosessin ja laatutekijät, jotka ostajien tulee arvioida ennen mukautetun muovisen istutusmuotin tilaamista.

Sisällysluettelo

1. Mikä on muovinen pyöreä rottinki-kukkaruukkumuotti?
2. Mitkä ovat tärkeimmät suunnitteluominaisuudet?
3. Mitä teknisiä tietoja ostajien tulee ottaa huomioon?
4. Mikä muovimateriaali sopii?
5. Missä rottinkityylisiä kukkaruukkuja käytetään?
6. Kuinka muotti valmistetaan ja validoidaan?
7. Miten muotin muotoilu vaikuttaa tuotteen laatuun?
8. Kuinka ostajien tulisi valita luotettava muottitoimittaja?
9. Usein kysytyt kysymykset
10. Kuinka voit aloittaa mukautetun muottiprojektin?

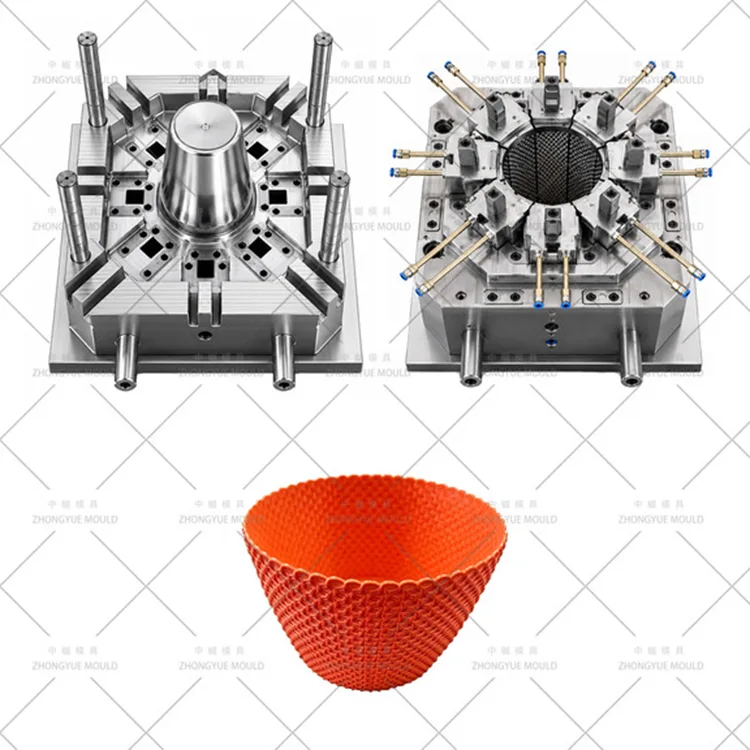

Mikä on muovinen pyöreä rottinki-kukkaruukkumuotti?

Muovinen pyöreä rottinkikukkaruukkumuotti on ruiskumuotti, joka on suunniteltu valmistamaan lieriömäisiä tai hieman kartiomaisia ​​muovikasveja, joiden ulkopinta jäljittelee luonnollista rottinkia tai pajua. Verrattuna pallomaiseen rottinkimuottiin, sylinterimäisessä rakenteessa voidaan yleensä käyttää yksinkertaisempaa pystysuoraa aukkorakennetta, mikä tekee siitä sopivan tehokkaaseen ruiskuvaluun.

Koristeellinen rakenne on yksi tärkeimmistä ominaisuuksista. Muotin ontelo voidaan suunnitella EDM:llä luodulla kohokuviolla ja happoetsatulla VDI-kuviolla toistamaan yhtenäisen kudotun ulkonäön. Samalla ydin pysyy riittävän sileänä tukemaan luotettavaa osien irrotusta.

Tuotesuunnittelusta riippuen muottiin voi sisältyä myös vedenpoistorakenteita, vahvistusripoja, ripustusreikiä ja muita toiminnallisia yksityiskohtia. Nämä ominaisuudet on otettava huomioon varhaisessa DFM-vaiheessa sen sijaan, että lisättäisiin muottirakenteen viimeistelyn jälkeen.

Ostajille, jotka arvioivat apyöreä rottinki kukkaruukkumuotti, päätavoitteena on tasapainottaa koristeellinen ulkonäkö, muotin kestävyys, tuotantosyklin kesto ja helppo poisto.

Mitkä ovat tärkeimmät suunnitteluominaisuudet?

Useat tekniset yksityiskohdat määräävät, voiko teksturoitu istutusmuotti toimia luotettavasti massatuotannossa.

1. Rottinkinen rakenne ja luonnossuunnittelu

Tekstuuri lisää kitkaa muovatun osan ja ontelon pinnan välillä. Siksi riittävä veto on välttämätöntä. Huolellisesti laskettu vetokulma auttaa istutuskonetta irrottamaan kudosta vahingoittamatta tai ohutta seinää muotoilematta.

2. Syvän ontelon tyhjiön helpotus

Syvä sylinterimäinen ydin voi luoda tyhjiövaikutuksen poiston aikana. Tuuletusurat ja sopivat tuuletusrakenteet päästävät ilmaa valetun tuotteen ja ytimen väliseen tilaan, mikä vähentää tarttumista ja auttaa säilyttämään istutuskoneen muodon.

3. Tasainen jäähdytys

Suuret sylinterimäiset osat voivat jäähtyä epätasaisesti, jos vesipiiri on huonosti suunniteltu. Rengasmaiset jäähdytyskanavat ytimen ympärillä voivat parantaa lämmönpoistoa kehän ympäriltä, ​​mikä auttaa vähentämään ovaliteettia, vääntymistä ja kiertoajan vaihteluita.

4. Piilotettu portti

Koska ulkopinnassa on koristeellinen rottinkikuvio, näkyvä portti kuvioidulla alueella voi heikentää tuotteen ulkonäköä. Sisäreunalle tai sopivalle pohjalle sijoitetut sukellusveneiden portit auttavat pitämään koristepinnan puhtaana.

5. Hallittu poisto

Ohutseinäiset istutuskoneet hyötyvät hajautetusta poistovoimasta. Irrotuslevy voi olla parempi, kun tuote on suhteellisen ohut, kun taas ejektorin tapit voivat sopia paksumpiin rakenteisiin, joissa on vahvistusrivat tai vahvemmat pohja-alueet.

Mitä teknisiä tietoja ostajien tulee ottaa huomioon?

Ennen tarjouksen pyytämistä ostajien tulee määritellä tuotteen geometria, odotettu tuotantomäärä, muovimateriaali, rakennevaatimukset ja koneen olosuhteet. Seuraavat parametrit ovat erityisen hyödyllisiä muotin arvioinnissa:

Mikä muovimateriaali sopii?

Polypropeeni (PP) on käytännöllinen valinta moniin rottinkityylisiin kukkaruukkuihin, koska siinä yhdistyvät joustavuus, suhteellisen pieni paino ja hyvä jännityshalkeilukestävyys. Sen joustavuus on hyödyllistä myös vapautettaessa teksturoitua tuotetta ontelosta.

Ulkona käytettäville istutuskoneille PP voidaan formuloida UV-stabilisaattoreiden kanssa parantamaan kestävyyttä pitkäaikaista auringonvaloa vastaan. Lopullisen hartsin valinnan tulee kuitenkin perustua istutuskoneen käyttökohteeseen, seinämän paksuuteen, vaadittuun ulkonäköön, ympäristöolosuhteisiin ja ruiskuvaluprosessiin.

Materiaalivalinnasta tulee siksi keskustella muottien suunnittelutiimin kanssa ennen teräksen työstön aloittamista. Hartsin virtauskäyttäytyminen voi vaikuttaa portin sijaintiin, täyttötasapainoon, jäähdytysvaatimuksiin, kutistumiseen ja lopullisiin mittoihin.

Missä rottinkityylisiä kukkaruukkuja käytetään?

Rottinkikuvioisissa istutuskoneissa yhdistyvät koristeellinen ulkonäkö ja muovin ruiskupuristuksen valmistusedut. Tämä tekee niistä sopivia useisiin puutarha- ja kodinsisustussovelluksiin.

• Riippuvat korit:Suippenevat rungot voivat sisältää integroituja ketjureikiä sisä- ja ulkokäyttöön.
• Puutarhan istutuskoneet:Suuremmissa konteissa voidaan käyttää paksumpia seiniä ja sisäisiä vahvistusripoja rakenteen suorituskyvyn parantamiseksi.
• Koristeelliset kätköt:Pienemmät ruukut voivat korostaa yksityiskohtaista pintarakennetta ja houkuttelevaa ulkonäköä.
• Taimitarhan astiat:Toiminnalliset suunnittelut voivat asettaa etusijalle kevyen rakenteen, vedenpoiston ja tehokkaat sykliajat.
• Koti- ja puutarhatuotteet:Pajutyyliset tekstuurit voivat luoda luonnollisen visuaalisen ilmeen säilyttäen samalla valetun muovin koostumuksen.

Kuinka muotti valmistetaan ja validoidaan?

Luotettava muottiprojekti alkaa ennen koneistusta. Suunnittelutiimit tarkistavat ensin tuotteen suunnittelun ja tunnistavat mahdolliset riskit, jotka liittyvät vedon, tekstuurin irtoamiseen, seinämän paksuuteen, täyttöön, jäähdytykseen ja irtoamiseen.

1. DFM-arvostelu:Analysoi 3D-malli tai piirros ja optimoi veto, seinämän paksuus, portit, tuuletusaukot ja jäähdytys.
2. Muotin suunnittelu:Kehitä ontelo, ydin, muottipohja, jakojärjestelmä, jäähdytysjärjestelmä ja poistorakenne ammattimaisella CAD-ohjelmistolla.
3. Teräksen työstö:CNC-työstö, EDM, poraus, hionta ja muut prosessit suoritetaan hyväksytyn suunnittelun mukaisesti.
4. Tekstuurin käsittely:Ontelo vastaanottaa määritellyn rottinki- tai pajukuvion kontrolloidun EDM- ja pintaetsausprosessien avulla.
5. T1 kokeilu:Muotti testataan määritellyllä hartsilla täytön, irrotuksen, tekstuurin laadun, jäähdytyksen ja mittapysyvyyden arvioimiseksi.
6. Korjaus ja vahvistus:Kaikki tunnistetut ongelmat analysoidaan ja korjataan ennen lopullista hyväksyntää ja toimitusta.

Tämä vaiheittainen prosessi auttaa vähentämään odottamattomia muutoksia tuotannon alkamisen jälkeen ja antaa ostajille selkeämmän käsityksen siitä, kuinka muotti toimii todellisissa valmistusolosuhteissa.

Miten muotin muotoilu vaikuttaa tuotteen laatuun?

Kukkaruukun ulkonäkö ja tuotannon tehokkuus liittyvät läheisesti muottisuunnitteluun. Huono veto voi aiheuttaa tarttumista tai rakennevaurioita. Riittämätön tuuletus voi aiheuttaa alipainelukituksen poiston aikana. Epätasainen jäähdytys voi aiheuttaa vääntymistä tai mittojen vaihtelua, kun taas sopimaton portin sijainti voi jättää näkyviä jälkiä koristepintaan.

Ammattimainen muottisuunnittelu siis käsittelee tuotetta integroituna järjestelmänä sen sijaan, että se vain kopioiisi sen ulkoista muotoa. Tekstuurin syvyyden, vetokulman, seinämän paksuuden, rivan rakenteen, jäähdytysasettelun, portin asennon ja poistovoiman on toimittava yhdessä.

Suuren volyymin tuotannossa teräksen valinta on yhtä tärkeä. Odotetuista teho- ja huoltovaatimuksista riippuen valmistajat voivat valita P20:n tai 718H:n vakiosovelluksiin, kun taas kovemmat työkaluteräkset, kuten H13, 2344 tai S136, voidaan harkita, kun tarvitaan pidempää käyttöikää tai parempaa kulutuskestävyyttä.

Kuinka ostajien tulisi valita luotettava muottitoimittaja?

Oikean toimittajan valinta voi vaikuttaa merkittävästi istutusprojektin kokonaiskustannuksiin. Ostajien tulee katsoa alkuperäistä muottitarjousta pidemmälle ja arvioida suunnittelukykyä, viestintää, kokeilujen tukea ja huoltopalvelua.

Harkitse näitä tekijöitä ennen tilauksen tekemistä:

• Kokemusta kukkaruukku-, istutus-, kori- tai muista syväruiskuvalumuoteista.
• Kyky tarjota DFM-analyysiä ennen muotin valmistusta.
• Kokemusta teksturoiduista pinnoista ja vaikeista poistoolosuhteista.
• Jäähdytysrakenne sylinterimäisille tai syväytimille tuotteille.
• Kirkas muottiteräs, ontelonumero, komponentti ja tuotanto-ikä.
• T1-testien, näytteiden ja teknisen palautteen saatavuus.
• Kyky tarjota muottidokumentaatiota, varaosia ja huolto-ohjeita.

ZHONGYUE toimii kiinalaisena ruiskumuottien valmistajana ja toimittajana tarjoten muottien suunnittelua, valmistusta, ruiskuvalutukea ja teknistä apua. Sen tuotevalikoima kattaa kotitalous-, huonekalu-, auto-, kodinkoneet, logistiikka- ja muut muoviruiskuvalumuottisovellukset.

Usein kysytyt kysymykset

Voiko muovisessa pyöreässä rottinkikukkaruukkumuotissa käyttää useita onteloita?

Kyllä. Pienemmät istutuskoneet voivat tukea useita onteloita, kun tuotteen mitat, ruiskutuskoneen kapasiteetti, täyttötasapaino ja jäähdytysvaatimukset sen sallivat. Suuremmat istutuskoneet vaativat yleensä yhden ontelon kokoonpanon riittävän prosessinhallinnan ylläpitämiseksi.

Kuinka muotti voi estää kuvioituja ruukkuja tarttumasta kiinni?

Oikea veto, rakennesuunnittelu, ytimen kiillotus ja tyhjiöilmanpoisto ovat tärkeitä. Teksturoiduissa pystyseinissä vedon on oltava riittävä, jotta muotoiltu osa pääsee liikkumaan poispäin ontelosta vahingoittamatta rottinkikuviota.

Mitä materiaalia yleensä suositellaan tämän tyyppisille istutuskoneille?

PP on yleisesti sopiva, koska sen joustavuus tukee tekstuurin vapautumista. Ulkotuotteille voidaan harkita PP:tä, jossa on asianmukainen UV-stabilointi aiotun käyttöympäristön mukaan.

Mitä tietoja muottitarjoukseen tarvitaan?

3D-malli STP-, IGS- tai X_T-muodossa on ihanteellinen. 2D-piirustuksen tulee näyttää tärkeimmät mitat, kuten halkaisija, korkeus, seinämän paksuus, salaojitustiedot ja toleranssivaatimukset. Tuotenäyte tai selkeä tekstuuriviite voi myös auttaa määrittämään rottinkipinnan.

Voiko muotissa olla räätälöityjä ripustusreikiä ja vahvistavia ripoja?

Kyllä. Muotin suunnitteluun voidaan sisällyttää ripustusreikiä, sisäisiä ripoja, viemärirakenteita ja muita toiminnallisia ominaisuuksia. Niiden geometria tulee tarkistaa DFM:n aikana oikean täytön, poiston, jäähdytyksen ja tuotteen lujuuden varmistamiseksi.

Kuinka voit aloittaa mukautetun muottiprojektin?

Onnistunut istutusmuottiprojekti alkaa selkeästä tuotetiedosta ja teknisestä katsauksesta. Suunnitteletpa koristeellista sisäkylvökonetta, ripustettua koria, lastentarhan astiaa tai raskasta puutarharuukkua, muotti tulee suunnitella lopputuotteen, hartsin, tuotantomäärän ja ruiskupuristuslaitteiden ympärille.

ZHONGYUE voi arvioida istutuskoneen piirustuksen, 3D-mallin, näytteen tai pintakuvioviitteen ja auttaa tunnistamaan sopivan muottirakenteen, portin, jäähdytyksen, irrotus- ja materiaalivaihtoehdot. Valmistajille, jotka etsivät luotettavaaMuovinen pyöreä rottinki-kukkaruukku, ammattimainen DFM ja validointi voivat vähentää tuotantoriskejä ja tukea samalla tuotteiden tasaista laatua.Ota yhteyttä ZHONGYUE:eentänään keskustellaksesi tarpeistasi, pyytääksesi räätälöityä muottiratkaisua ja ottamalla meihin yhteyttä saadaksesi teknistä tukea ja kilpailukykyisen tarjouksen.
