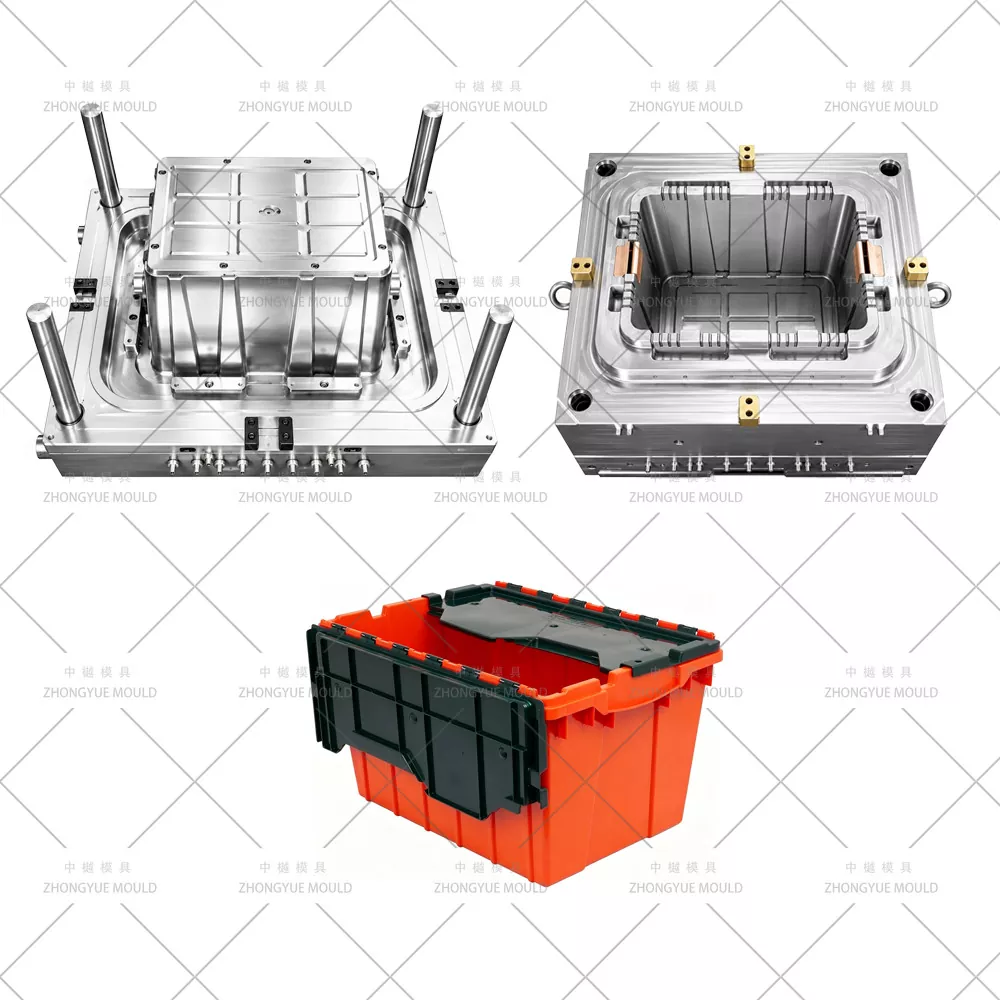

Pinottava laatikko, jossa on kiinnitetty kansimuotti

Sisäkkäinen pinottava säilytyslaatikko kiinnitetyllä kansimuotilla – eurokokoinen kiinnitetty kansisäiliö / sisäkkäisen tote-ruiskumuotin valmistaja

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottien valmistaja, joka toimittaa pinottavia pinottavia laatikoita, joissa on kiinnitetyt kansimuotit / yksiosaiset PP-nestable-laukut, joissa on kiinteät saranakannet (Euro Attached-Lid -säiliöt, 21L / 46L / 56L / 67L – 400 × 300 mm:n ja 0 mm:n lääketieteellisten tulosteiden toimittaja) jakelijat, verkkokaupan toimituskeskukset ja 3PL-varastooperaattorit.

Toisin kuin erillisrunkoinen säilytyslaatikko + löysä kansi, tämä tuote on valettu YHDESSÄ otoksessa yhdeksi muoviosaksi: laatikon runko, kansi (yksiläppäinen tai kaksiläppäinen "krokotiili"-kansi) ja ohut PP kiinteä elävä sarana (0,25–0,4 mm verkko), jotka yhdistävät ne. Sivuseinissä on sisäkkäiskartio (1,5–3° per sivu), joten tyhjät laatikot pesivät syvälle – sisäkkäisten korkeus 75–90 mm vs. täysi korkeus 220–365 mm, mikä säästää 60–75 % tyhjän paluutilavuuden. Monet versiot sisältävät peukaloinnin havaitsevat tiivistesilmukat, 4-sivuiset tarrapidikkeet ja ergonomiset kädensijat.

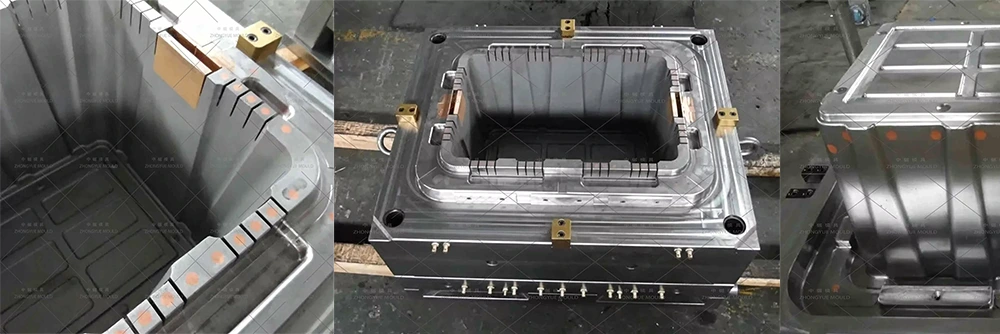

Muotimme ovat yksionteloisia (1 × 1), jotka tuottavat rungon + kannen + saranan yhdessä (valinnainen erillinen 2-onteloinen varakannen muotti), joissa on BeCu-sisäinen jäähdytys saranavyöhykkeellä (kohtuullinen virtaus PP:n sitkeyden ja saranoiden käyttöiän säilyttämiseksi), keskisydämen välilevy, piilotettu vedenalainen portti DF:ssä, tiivistävä sisäläppämuoti. (≥ 1,5 mm per sivu, kun sisäkkäinen 10-korkeus) ja pinottava huulikytkentä alla olevan laatikon kannen kanssa.

21 litran 400 × 300 mm:n sisäkkäisistä kannellisista laatikoista, 46 litran/56 litran/67 litran 600 × 400 mm:n Euro-kansisäiliöistä (litteäpohjaiset kuljetinvalmiit) krokotiilikanneksiin, joissa on hihna-/hihna-aukot. Tarjoamme DFM-teräksen jäähdytystarkastelua ja Mol-leikkausta.

Muovisen ruiskutuslaatikon muotin tekniset tiedot:

Tee seuraavasta Plastic Storage Box Mould -projektistasi kirkkaampi!

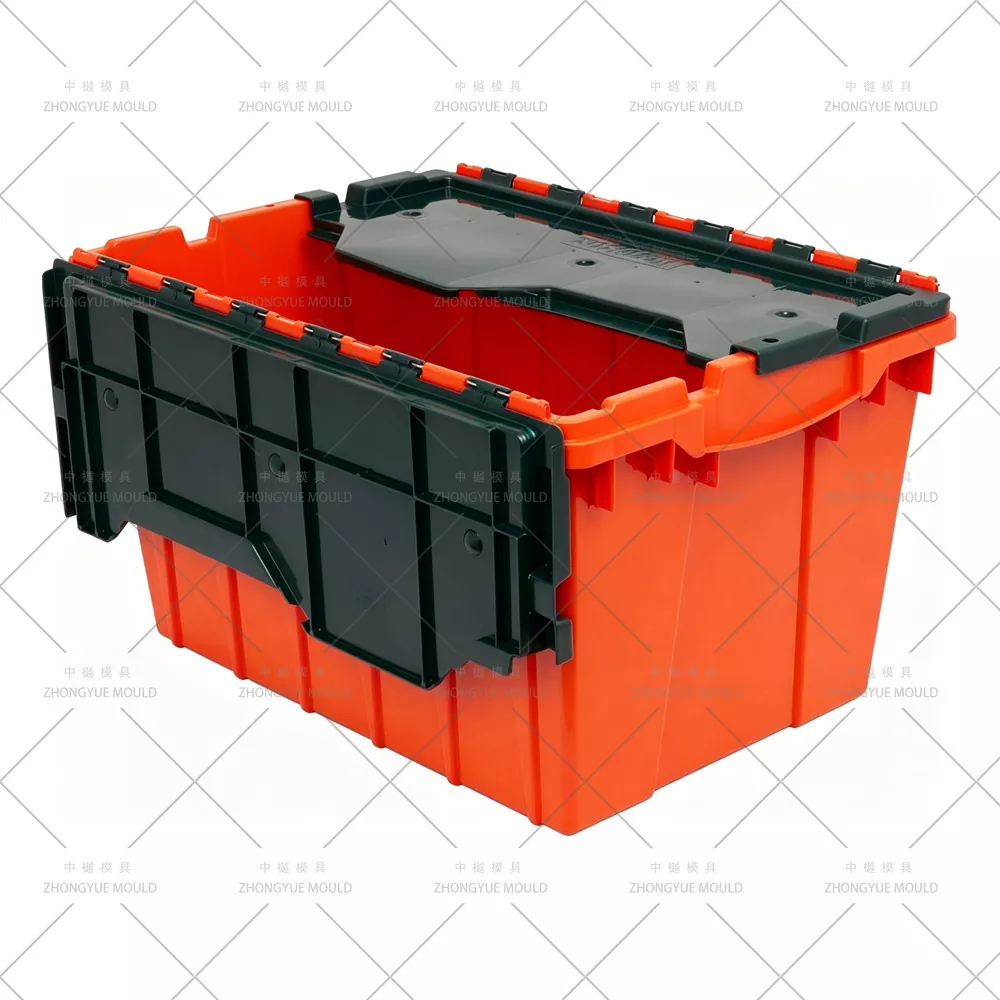

Mikä on pinottava sisälaatikko, johon on kiinnitetty kansi?

Pinottava sisäkkäinen laatikko, jossa on kiinnitetty kansi (kutsutaan myös kiinnitetyn kannen säiliöksi).– ALC / Nest & Stack Tote) on ruiskupuristettu neitseellisestä PP:stä (MFR 8–12 g/10 min saranoiden parhaaseen väsymisikään; MFR 12–18 hyväksyttävä ei-saranoihin) yksionteloiseen muotiin, joka muodostaa samanaikaisesti laatikon + kannen + kiinteän elävän saranan.

Tärkeimmät tunnisteet vs. aiemmat artikkelit:

Pesivä kartio— sivuseinät kapenevat sisältä ja ulos (1,5–3°/sivu); tyhjät laatikot liukuvat toistensa sisään; sisäkkäinen korkeus tyypillisesti 75–90 mm (21L–67L).

Kiinnitetty / kiinteä sarana— ohennettu PP-raina (0,25–0,4 mm), kiillotettu ja säteitetty; kestää yli 50 000 avaus/sulkemisjaksoa ilman valkoista jännityshalkeilua, kun käytetään oikeaa MFR PP:tä ja muotin lämpötilaprofiilia.

Euro Footprint -yhteensopivuus— 600×400mm (46L–67L) tai 400×300mm (21L) pinottavaksi EU-lavalle (1200×800mm sopii 2×3 pesään); litteä pohja kuljetin/hihnakuljetuksiin.

Peukaloinnin osoittavat silmukat + tarrapidikkeet— Valetut reiät kertakäyttöisille tiivisteille ja 4-sivuisille upotetuille etikettikilpeille.

Yksittäinen muottilaukaus = runko + kansi + sarana— ei irtoavaa kantta valinnainen erillinen varakannen muotti.

Tärkeimmät muottitekniikan kohokohdat (nesting ALC -versio)

Integral Living Hinge Zone — Web Thinning & BeCu-moderoitu jäähdytys

Ontelosaranan uuma paikallisesti ohennettu 0,25–0,4 mm:iin (tyypillinen 0,3 mm PP MFR 8–12:lle) R0,15–0,25 mm:n sekoitussäteillä molemmilla puolilla, peilikiillotettu/satiinikiillotettu (SPI A2/B1). BeCu-sisäke saranavyöhykkeellä käy ΔT 5–6 ℃ (ei ylijäähdytetty!) säilyttääkseen PP-molekyylien suuntautumisen ja taittumiskestävyyden (50 000+ sykliä). Ylijäähdytys → sarana hauras; alijäähdytys → pesuallas kannessa/laatikossa saranan lähellä.

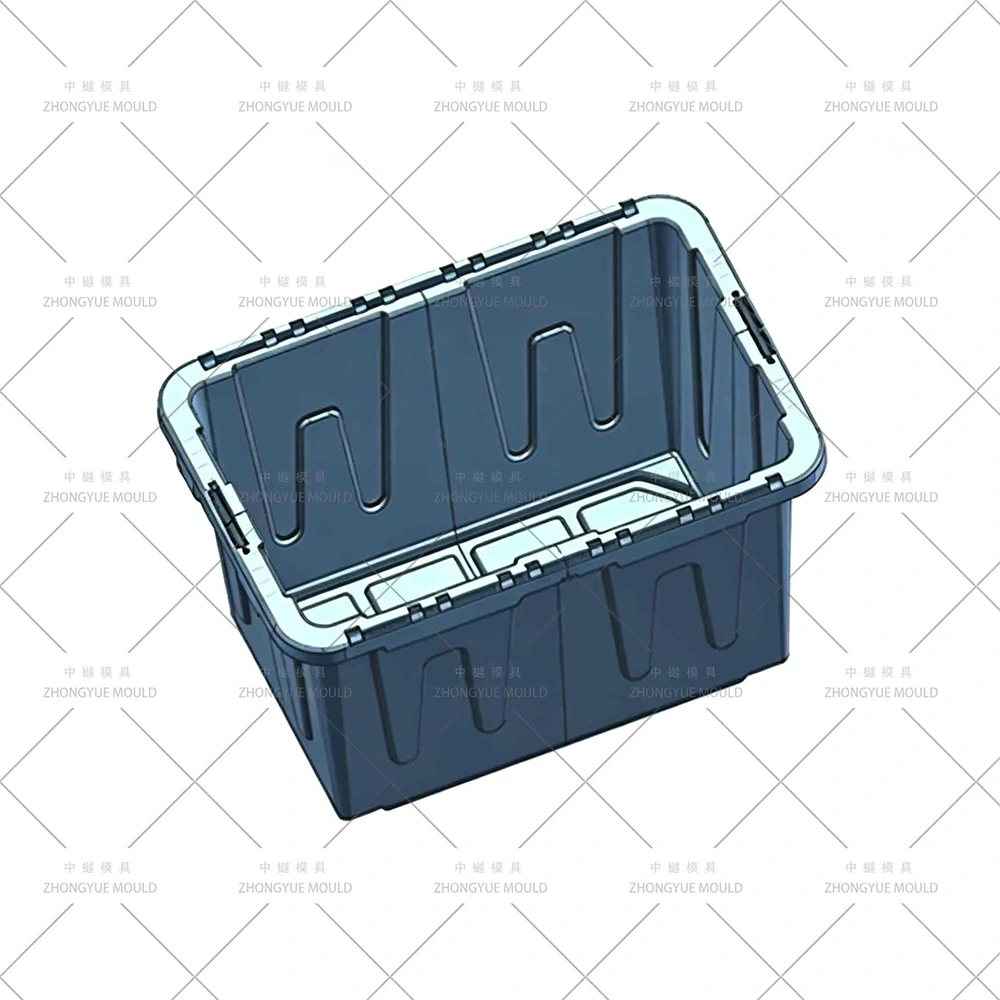

Sisäkkäinen kartio ja häiriö DFM — 3D-sisäkkäispinon simulointi

Sivuseinän veto 1,5–3°/sivu (ID & OD sama kartio, jotta seinämän paksuus pysyy vakiona sisäkkäisenä). Simuloimme 10–12 sisäkkäistä tyhjennystä 3D-muodossa varmistaaksemme, että sisäkkäisten seinän ja pohjan ulkonemien (rivat, pinoamishuuli) välinen vähimmäisetäisyys on ≥1,5 mm (rec. 2 mm). Tavoite: sisäkkäinen korkeus ≤80 mm (600×400-sarja) tai ≤75 mm (400×300-sarja).

Krokotiilikansi (kaksoisläppä) tai yksiläppämalli

Kaksoisläppäiset ("krokotiili") kannet lukittuvat toisiinsa ja kiinnittyvät laatikon ylähuuliin; vaativat keskelle jakavat rivan yksityiskohdat ja joskus mini löysä sisäosa alta leikattua salpaprofiilia varten – tarkastettu 3D-kokoonpanossa. Yksiläppäinen versio yksinkertaisempi, sama muottityyli.

Pinottava huuliliitos DFM

Ylälaipassa on upotettu pinoamisreuna, joka kiinnittyy alla olevan laatikon kanteen, kun se on täynnä. Tarkistamme pinoamisen huulen tasaisuuden ±0,3 mm ja kannen yläosan syvennyksen mitat verrattuna laatikon reunan alle DFM:ssä.

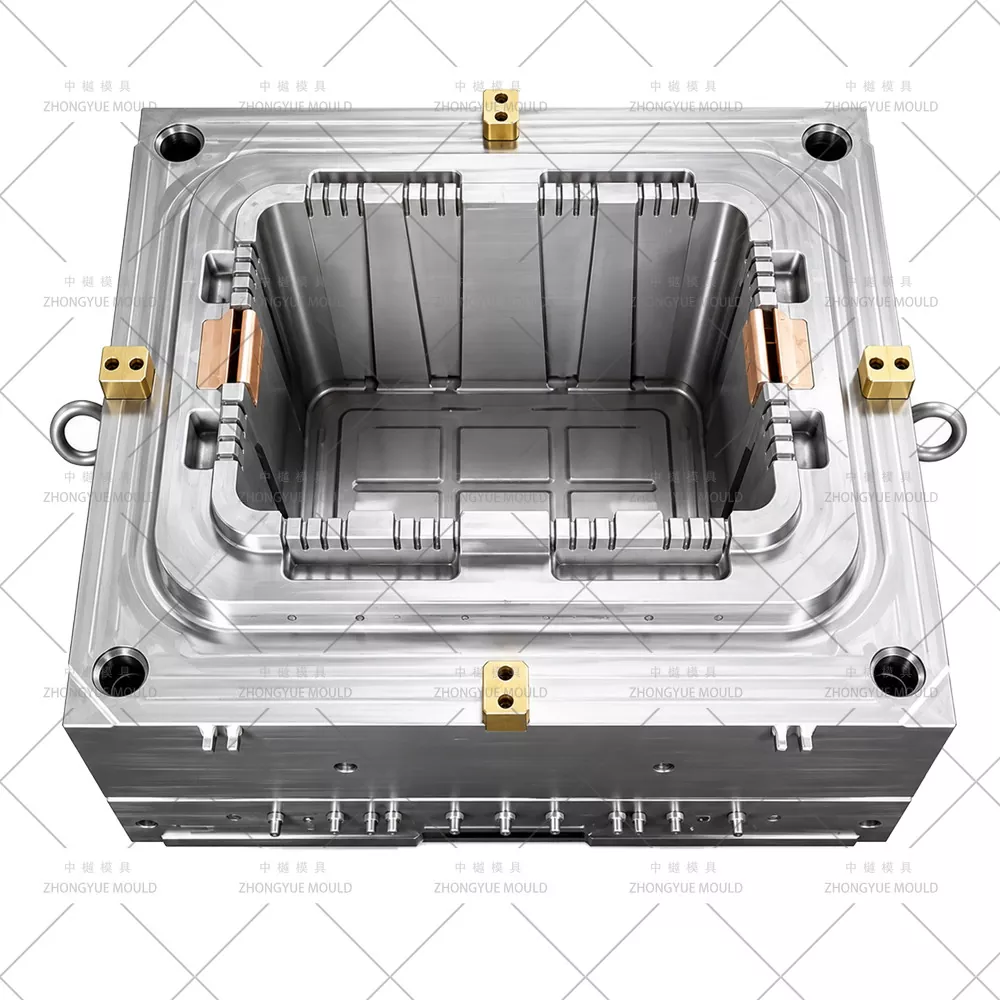

Piilotettu alaportti kannen sisälaipassa / laatikon ylälaipan sisälaippa

Ø1,2–1,8 mm sukellusveneen porttileikkurit sisäpinnalla, joka ei näy; ÄLÄ KOSKAAN mene saranarainan läpi (aiheuttaa heikon suunnan ja palamisen). Vestige pukeutunut väri; ei näkyviä portin jälkiä ulkopinnoissa.

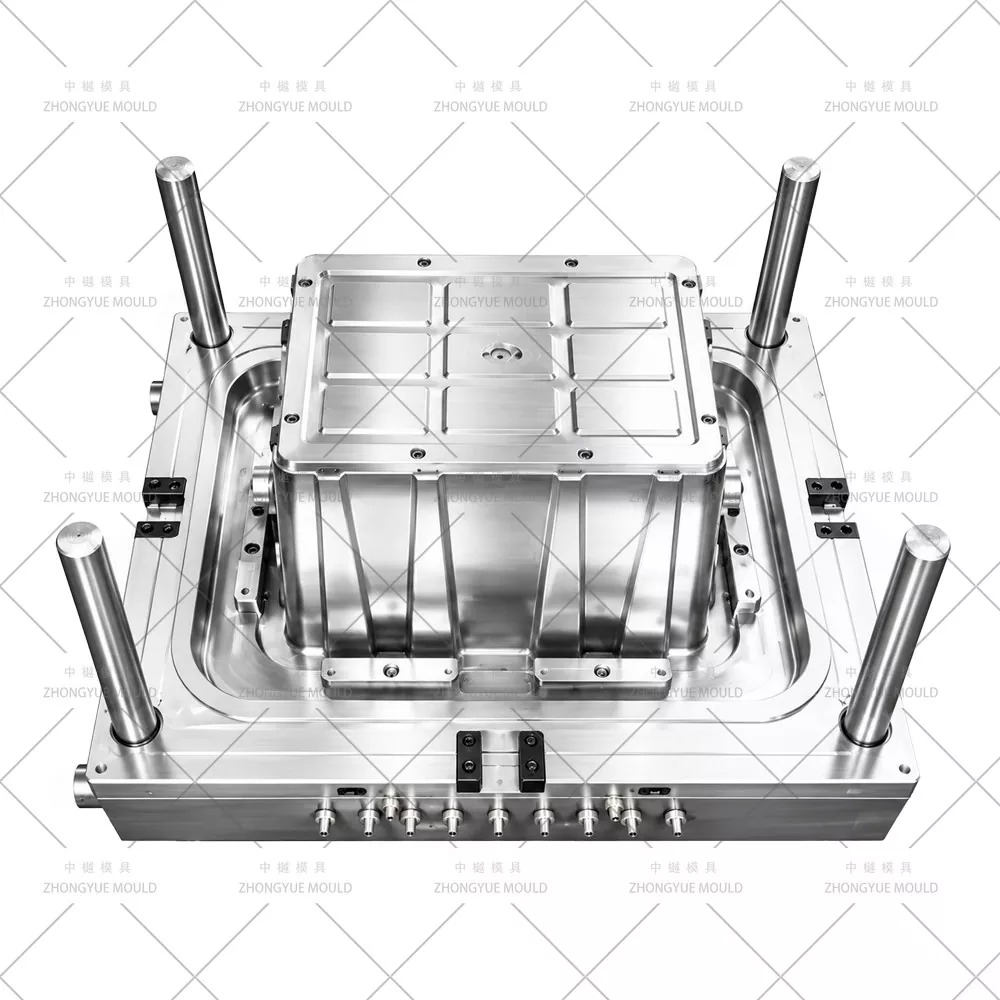

Jäähdytys — Keskilevy + BeCu-sarana + BeCu-pohjasäde

Ydin: Ø10–12 mm välilevy; Ontelon pohjan säde: BeCu-sisäke; Saranavyöhyke: BeCu-sisäke, jossa on maltillinen vesivirtaus. 2–3 eristettyä piiriä; ΔT tulo-ulostulo ≤4 ℃ (ydin), 5–6 ℃ (saranavyöhyke hyväksyttävä).

Peukalointisilmukan ja etiketin pidikkeen yksityiskohdat

Valetut Ø4–5 mm läpivientireiät (silmukat) turvatiivisteille; upotetut 80×40 mm:n tarrakyltit (4 puolta), joiden veto on ≥2°. Ei teräviä reunoja – säde ≥ 0,5 mm tarran irtoamisen ja sormenleikkausten estämiseksi.

Ergonomiset kädensijat / suljetut kahvat

Läpivientireiät, joissa on suuret säteet (R3–5 mm) ja reunukset leikattu – DFM-tarkastettu jännityksen keskittymisen suhteen. Valinnainen suljettu kahvasilmukka (lisää vähäisen alileikkauksen – löysä sisäosa tai matala liukukappale, jos sellainen on).

Pinoavien pinottavien laatikoiden, joissa on kiinnitetty kansi, sovellukset (ALC)

Valmistus- ja validointiprosessimme (nesting ALC Mold)

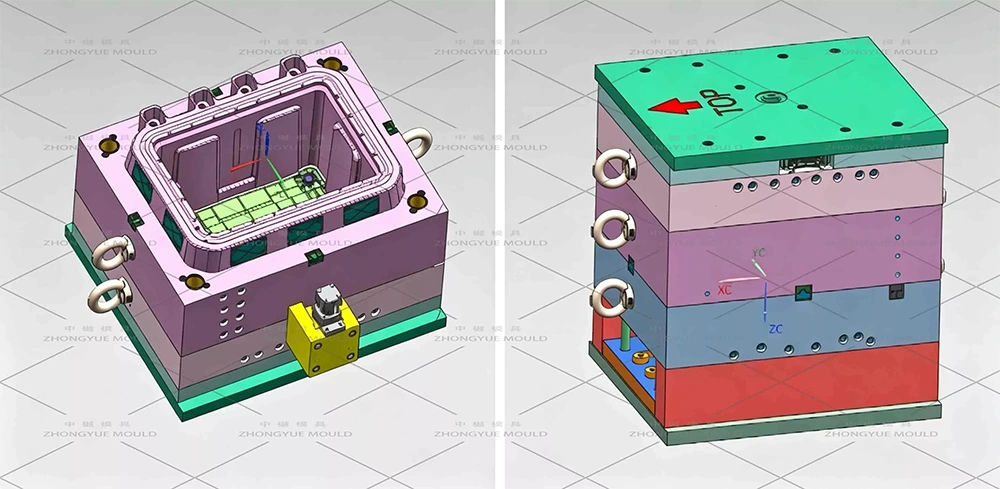

Sisäkkäisten DFM- ja saranoiden väsymisarviointi— Analysoi seinämän paksuus (1,8–2,8 mm tyyppi), saranauuma 0,25–0,4 mm säteittäin, sisäkkäinen kartio 1,5–3°/sivu, peukalosilmukan Ø, etiketin pidikkeen syvennys. Suorita 3D sisäkkäisten häiriöiden tarkistus (10 korkea pesä) ja muottivirtauksen jäähdytys/loimi. Suosittele PP MFR 8–12 saranoiden käyttöikää varten. Ilmainen DFM-raportti.

Teräs- ja saranavyöhykkeen valmistelu— Valitse P20/718H; tilaa BeCu-terä (MOLDMAX™) esikoneistettuna verkkomuotoon; Jos krokotiilisalvan alileikkaus on olemassa, valmistele H13-nitridoitu minisisäosa.

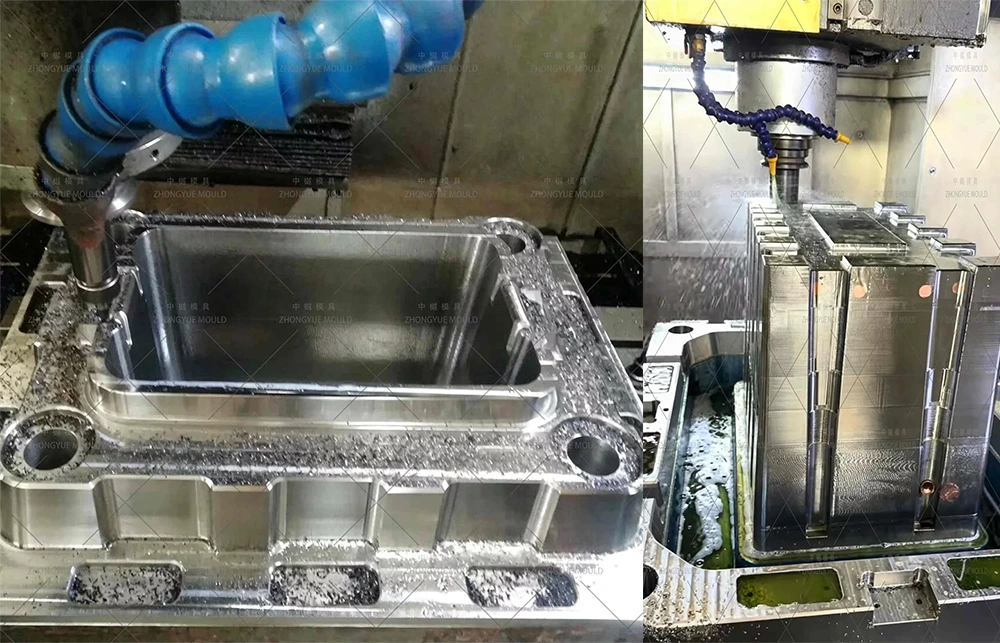

Tarkkuustyöstö- Nopea CNC-karkea/viimeistelyontelo ja ydin; syvän reiän ohjauslevyn poraus; käsin sovitettava BeCu-saranan sisäosa lämpökosketinvarmistuksella; kiillota saranaraina SPI A2/B1; koneen etikettilaatan syvennys ja peukalointisilmukan läpivientireiät.

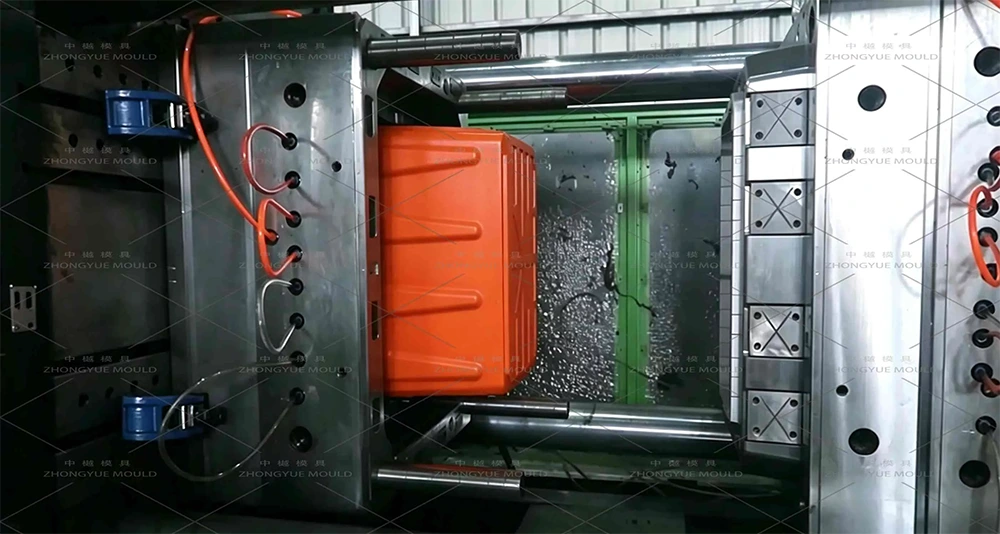

Assembly & T1 Trial— Käytä omassa koneessa määritellyllä PP:llä (MFR spesifikaatiosi mukaan); tuottaa koko kokoonpano näyte; Suorita saranataittotesti (manuaalinen/mekaaninen 50 000+ tavoite), tarkista sisäkkäisten korkeus (tavoite ≤80 mm 600×400), pinoamishuulen sovitus alla olevaan näytteeseen, portin jäännöslaatu. Toimita kokeiluvideo + näytteet + CMM-raportti.

Korjaus ja lopullinen hyväksyntä— Säädä jäähdytysvirtausta / tuuletusaukkoa tarvittaessa; Toimitetaan kaasuttomassa ja kestävässä kotelossa, jossa on muottiohjekirja, varaosat (ejektorin tapit, BeCu-sisäosat saatavilla kulutustavarana), terässertifikaatit.

Myynnin jälkeinen tuki— 1 vuoden takuu (ei-tehty), ilmaiset varaosat, kauko-ohjaus ilmanvaihtoon / BeCu-osan vaihtoon.

Miksi valita ZHONGYUE MOLD ALC-muottipesäsi?

Euro-Container -muottikokemus— 21L/46L/56L/67L 600×400 & 400×300 sisäkkäiset ALC-muotit, jotka on rakennettu talon sisällä; tuntee krokotiilikannen ja yksiläppägeometrioiden

Sisäkkäisten häiriöiden DFM + saranan väsymisneuvonta— Simuloimme 10 korkeaa pesää 3D-muodossa, varmistamme pinoamisen huulten kiinnittymisen ja neuvomme PP MFR:n (8–12) ja saranarainan paksuuden 50 000+ taittoikää varten

BeCu Hinge-Zone -asiantuntemus— Maltillinen jäähdytys (ei liian kylmä) PP:n sitkeyden säilyttämiseksi; lämpökosketin tarkistettu sovituksen aikana

Tiukka laadunvalvonta ja läpinäkyvä edistyminen— Viikoittaiset koneistuskuvat, T1-näytteen hyväksyntä (sisäkkäisen korkeuden tarkistus + saranan taittotesti) ennen toimitusta

Vie kokemus— Muotit toimitetaan Eurooppaan (EN 840 -jalanjäljen mukainen keskustelu), Pohjois- ja Etelä-Amerikka, SEA, Lähi-itään

1 vuoden takuu + vaihdettava BeCu-saranaliitostarvike

Usein kysytyt kysymykset – Pinottava laatikko, jossa on kiinnitetty kansimuotti

K: Mitä PP MFR:ää suosittelet saranoiden parhaaseen käyttöikään?

V: MFR 8–12 g/10 min (Copolymer PP) on ihanteellinen kiinteälle saranalle – säilyttää taittumiskestävyyden (50 000+ sykliä ilman valkoista jännityshalkeilua). MFR 12–18 on käyttökelpoinen, mutta saranoiden käyttöikä lyhenee; MFR >20 ei suositella saranavyöhykkeelle.

K: Kuinka paljon tilaa pesintä säästää?

V: Tyypillinen sisäkorkeus = 75–90 mm (verrattuna täysikorkeuteen 220–365 mm) → 60–75 % tilavuuden vähennys tyhjänä. Suunnittelemme ja todennamme 3D-pesäsimulaatiossa (10–12 sisäkkäistä laatikkoa) takaamaan ≥1,5 mm (kohde 2 mm) välyksen – ei kiilauksia.

K: Crocodile (kaksiläppäinen) kansi vs. yksiläppä – onko muotissa eroja?

V: Molemmat käyttävät samaa 1 × 1 -onteloa, jotka muodostavat rungon + kannen + saranan. Krokotiilikannessa on keskellä erottuva ripa ja joskus mini löysä sisäosa tai matala liukukappale salpaa varten – sisällytämme tämän DFM:ään. Toiminnallisesti krokotiilin kannet lukittuvat toisiinsa keskitetysti ja estävät vahingossa tapahtuvaa avautumista paremmin.

K: Voitko lisätä peukaloinnin havaitsevia tiivisteen reikiä ja etiketin pidikkeitä?

V: Kyllä – vakiona useimmissa ALC-muoteissa: Ø4–5 mm:n silmukat kertakäyttöisiä tiivisteitä varten ja 4-sivuiset upotetut etikettilaatat (~80×40 mm), jotka sisältyvät ontelosuunnitteluun ilman lisämaksua (ellei mukautettua kokoa pyydetä).

K: Mitä tarvitset tarjoukseen?

V: 2D-piirustus (PDF/DWG) + 3D-malli (STP/IGS/X_T) TAI selkeät valokuvat himmeillä (P × L × Full K, Sisäkkäinen K, Tilavuus, seinämän paksuus, saranarainan yksityiskohdat, jos tiedossa). Kerro meille PP-luokka, jonka aiot ajaa (MFR), vuosimäärä, jalanjälkistandardi (400 × 300 tai 600 × 400) ja kansityyppi (yksiläppä / krokotiili).

Pyydä tarjous pinottavasta sisälaatikostasi, jossa on kansimuotti

Lähetä Nesting ALC 2D -piirustus + 3D-malli (tai näytekuvat yksityiskohtaisilla mitoilla: ulko/sisä P×L×K, sisäkorkeus, seinämän paksuus, saranaverkko, jos määritetty) ja projektin vaatimukset. Kerro meille käyttämäsi PP MFR ja kansityyli. ZHONGYUE MOLD tarjoaa ilmaisen sisäkkäisiä häiriöitä aiheuttavan DFM:n + saranan väsymiskommentin + muottivirtauksen jäähdytysyhteenvedon + virallisen tarjouksen 24–48 työtunnin sisällä.

Ota meihin yhteyttä nyt, niin aloitat eurokokoisen sisäkkäisen kiinnitetyn kansisäiliön / pinottavan pinottavan ruiskupuristusmuottiprojektisi!
