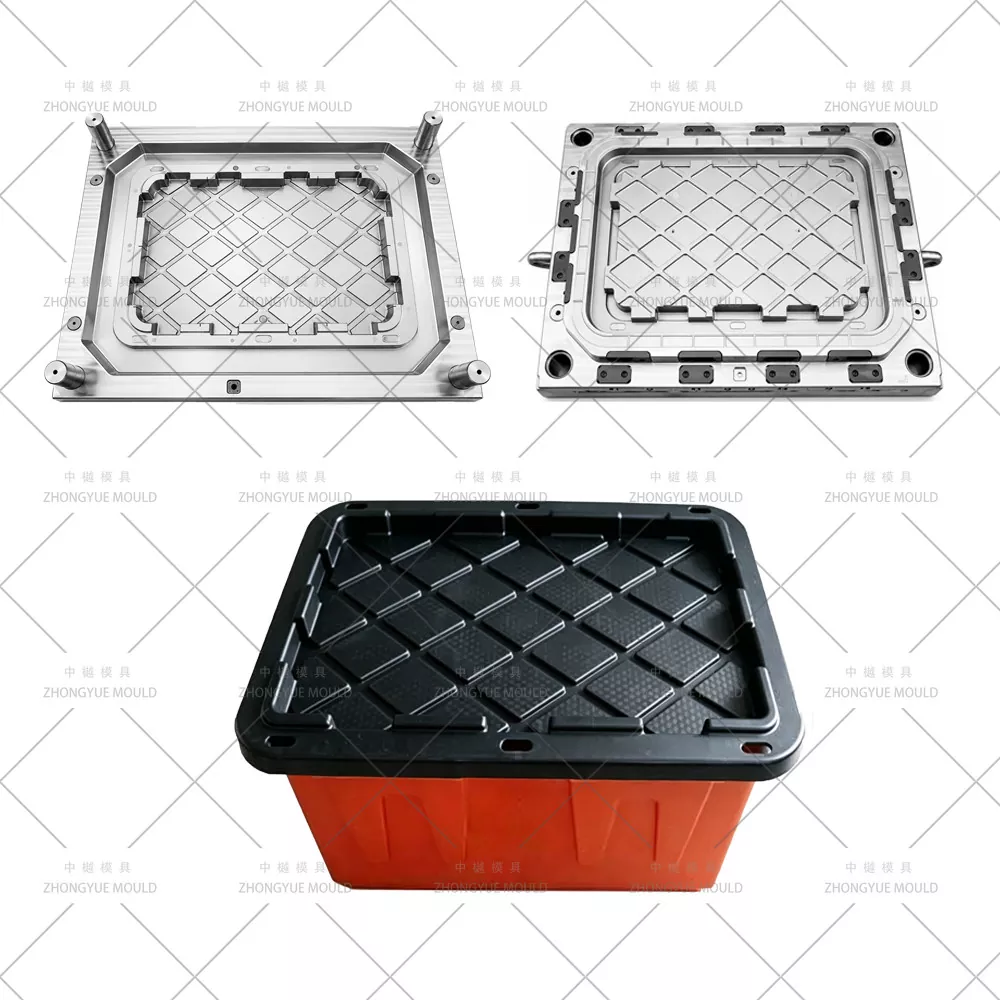

Heavy Duty Storage Box Kannen muotti

Raskaaseen käyttöön tarkoitettujen säilytyslaatikoiden kannen muotti – räätälöity teollisuusluokan muovisäiliön kannen ruiskumuotin valmistaja

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottivalmistaja, joka toimittaa raskaiden säilytyslaatikoiden kansimuotteja / teollisuuslaatuisia muovisäiliön kannen ruiskumuotteja (liitetyt kannet, irrotetut kannet, saranoidut kannet kiertolaatikoihin) maailmanlaajuisille logistiikan automaatioyrityksille, autonosien toimittajille ja raskaan teollisuuden varastoille. Toisin kuin kotitalouksien kansien, raskaiden teollisuuskansien on kestettävä 24/7 mekaanista kääntämistä robottikäsivarsilla, voimakkaita pudotuksia, altistumista koville kemikaaleille (öljyt/hapot) ja äärimmäisiä lämpötilanvaihteluita (-20 ℃ - 60 ℃). Tyypillisesti iskunkestävää kopolymeeriä PP tai ABS valettu kansi sisältää paksunnetut saranat (3,0–5,0 mm), tarkkuuskoneistetut ruostumattomasta teräksestä valmistetut tappisisäkkeet (miljoonajaksoisille saranoille) ja syvät O-renkaan urat IP54 pöly-/vesisuojausta varten. Muotimme on suunniteltu nopeaan pyöräilyyn (10–15 s) kiillotetuilla jäähdytyskanavilla ja karkaistuilla liukuytimillä, jotka takaavat huoltovapaan yli 1 000 000 laukauksen.

ALC:iden (Attached Lid Containers) kiinnitetyistä saranoiduista kansista, irrotettavista vedenpitävistä tiivisteillä varustetuista kansista RFID- upotettuihin älykkäisiin kansiin, tarjoamme täydellisen DFM-katsauksen, joka keskittyy saranoiden väsymisikään ja tiivistyskykyyn ennen teräksen leikkaamista.

Muovisen ruiskutuslaatikon muotin tekniset tiedot:

Tee seuraavasta Plastic Storage Box Mould -projektistasi kirkkaampi!

Tärkeimmät erot: Kotitalouksien kansi vs. raskaaseen käyttöön tarkoitettu teollisuuskansi

Tärkeimmät muottitekniikan kohokohdat raskaaseen käyttöön

Saranojen rystysytimen muotoilu (kulumiskestävyys) — Teollisuuskannet kääntyvät usein yli 50 000 kertaa. Käytämme H13 (2344 ESR) nitridoituja hylsyjä saranan rystyksissä tai suunnittelua ruostumattomasta teräksestä valmistettaviin tappisisäkkeisiin, jotka puristetaan jälkimuovauksessa. Tämä estää saranoiden kulumisen ja rikkoutumisen, joka on yleistä muovisissa saranamalleissa.

Tarkka O-renkaan/tiivisteen uran työstö — Veden-/pölytiivisissä sovelluksissa muotin ytimessä on CNC-koneistetut O-renkaan urat (toleranssi ±0,05 mm) silikoni- tai EPDM-tiivisteiden täydellisen puristamisen varmistamiseksi. Tarkistamme urasyvyyden vs. tiivisteen poikkileikkaus DFM:ssä.

Liukumisenesto- ja robottitartuntaominaisuudet — Kansien päällä on usein liukastumista estävät, kuvioidut ristikot ja sivuilla robottipitoiset syvennykset/tasapinnat automaattista poimintaa varten tyhjiö- tai mekaanisilla tarttujalla. Suunnittelemme nämä ominaisuudet vetokulmilla, jotka estävät tarttumisen.

Moniontelotehokkuus (2+2, 4+4 tai perhemuotti) – Koska kannet ovat pienempiä ja pyörivät nopeammin kuin rungot, suunnittelemme usein 2+2 tai 4+4 moniontelomotteja tai jopa perhemuotteja (kansi + pohja yhdessä muotissa), jos osien geometriat ja jäähdytysvaatimukset ovat samat. Tämä maksimoi painon käytön.

Jäähdytys ja tuuletus ohutseinämäiseen nopeaan muovaukseen — Kannesta huolimatta teollisuuskansissa on usein paksut sarana-alueet ohuiden uumien vieressä. Käytämme tasapainotettua ohjauslevyn jäähdytystä + BeCu-sisäosia saranan rystyissä estämään uppoamisjälkiä, yhdistettynä huokoisiin tuuletussisäkkeisiin estämään palamisjälkiä suurilla ruiskutusnopeuksilla.

UV-stabilisaattorin ja värin perusseoksen yhteensopivuus — Ulkokäyttöiset teollisuuskannet vaativat korkeaa UV-stabilointia. Suunnittelemme portit ja virtausreitit varmistamaan värin perusseoksen ja lisäaineiden tasaisen jakautumisen, mikä estää virtauslinjojen muodostumisen suurilla tasaisilla pinnoilla.

Raskaiden säilytyslaatikoiden kansien sovellukset

Valmistus- ja validointiprosessimme

Saranan väsyminen ja tiivistys DFM— Analysoi saranan rystysten paksuus (3,0–5,0 mm), tiivisteen puristussuhde (25–30 %) ja vetokulmat liukastumisenestorakenteen saamiseksi. Suorita Moldflow varmistaaksesi, että sarana-alueilla ei ole uppoamisjälkiä.

Karkaistujen terästen työstö— CNC-karkea/viimeistelyontelo; hio H13-saranaytimet tiukkaan toleranssiin; koneen O-rengas urat; kiillottaa onkaloa.

Kokoonpano ja toiminnan testaus— Kokoa muotti; suorita T1-kokeilu asiakkaan määrittämillä materiaaleilla. Suorita saranoiden kääntötesti (manuaalinen tai automaattinen) ja tiivisteen puristustesti (veden upotustarkastus vuotojen varalta).

Laadunvarmistus— CMM-tarkastus saranatappien reikien ja tiivisteen uran mittojen osalta. Tarjoa kokeiluvideo ja näytekannet.

Toimitus ja tuki— Pakkaus, jossa on ylimääräisiä H13-saranaytimiä ja ejektorin tappeja. Tekninen etätuki käynnistystä varten.

Miksi valita ZHONGYUE MOLD raskaille kansimuotteille?

Teollisuuden kannen asiantuntija– Ymmärrämme eron 5 dollarin kotitalouskannen ja 50 dollarin teollisuuskannen välillä. Keskitymme saranoiden käyttöikään ja tiivistykseen, emme vain muotoon.

H13 karkaistu saranasydämet— Emme käytä pehmeää P20:tä saranan rystyksissä. H13-nitridoitu teräs on vakiona miljoonan jakson kestävyydelle.

Perheen homeen asiantuntijat— Voimme suunnitella kansi + pohja + jakaja -perheen muotit maksimoimaan puristustehokkuutesi ja vähentämään lattiatilaa.

Toiminnallinen testaus— Emme toimita vain muottia; toimitamme validoidun ratkaisun saranoiden ja tiivisteiden testiraporteilla.

Globaalit teollisuusasiakkaat— Logistiikan ja autoteollisuuden toimittajat luottavat siihen maailmanlaajuisesti.

Usein kysytyt kysymykset – Heavy Duty Storage Box Kannen muotti

K: Pitäisikö minun muovata kansi ja runko samaan perhemuottiin?

V: Se riippuu jäähdytyksestä ja syklin ajasta. Jos runko on paksuseinämäinen (sykli 60s) ja kansi ohut (sykli 15s), perhemuotti hukkaa koneen aikaa. Suosittelemme yleensä erillisiä muotteja (1×1 runko + 4×4 kansi), elleivät osat ole samankokoisia ja jäähdytettyjä.

K: Toimitatko ruostumattomasta teräksestä valmistetut saranatapit?

V: Suunnittelemme muotin ruostumattomasta teräksestä valmistetuille tapeille (luokka 304/316). Voimme hankkia nastat sinulle tai tarjota tekniset tiedot, joita voit ostaa paikallisesti. Tappien asettaminen muovauksen jälkeen on yksinkertainen manuaalinen toimenpide.

K: Voitko tehdä kannen vesitiiviiksi (IP65)?

V: Kyllä. Koneistamme tarkan O-renkaan uran kanteen ja/tai laatikon yläosaan. Sinun on ostettava tavalliset silikoni-O-renkaat. Voimme tarkistaa pakkaussuhteen (yleensä 25–30 %) DFM:stämme.

K: Entä elektroniikan antistaattiset (ESD) kannet?

V: Suunnittelemme muotteja hiilitäytteiselle PP:lle (ESD-materiaali). Tämä vaatii erinomaisen tuuletuksen (huokoiset teräsosat) palamisen estämiseksi. Varmistamme, että kannen pintavastus vastaa vaatimuksiasi (<10^9 ohmia).

K: Mitä tarvitset tarjoukseen?

V: Kannen 2D/3D-tiedostot, materiaalispesifikaatio (Copo PP / ABS / UV %), vuotuinen tilavuus ja tarvitsetko yhteensopivan runkomuotin tai tiivisteuran.

Pyydä tarjous raskaaseen säilytyslaatikon kansimuottiin

Lähetä raskaan säilytyslaatikon kansi 2D/3D-piirustukset ja materiaalitiedot. ZHONGYUE MOLD tarjoaa ilmaisen saranan väsymisen ja tiivistyksen DFM-arvioinnin + virallisen tarjouksen 24–48 työtunnin kuluessa.

Ota yhteyttä nyt aloittaaksesi Industrial Grade Bin Lid Injection Mold -projektisi!
