40L säilytyslaatikkomuotti

40 litran säilytyslaatikon muotti – Muovinen 40 litran säilytysastia / Organisaation laatikon ruiskumuotin valmistaja

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottien valmistaja, joka toimittaa 40 litran säilytyslaatikkomuotteja / 40 litran kotitalouksien säilytysastioiden ruiskumuotteja (keskikokoisia suorakaiteen muotoisia organisaatiolaatikoita, kaappi-/toimisto-/työpajasäilytyslaatikoita) maailmanlaajuisille kotitaloustuotteiden tukkukauppiaille, supermarketeille ja yksityisille laboratoriobrändeille. 40 litran säilytyslaatikko on monipuolinen keskikokoisen ja suuren kodin/varaston järjestäjä – yleisimmin valettu PP:stä (polypropeeni, MFR 8–15 g/10min, valinnaisesti UV-stabilisaattorilla ja värillä MB), jossa on sileä tai kevyt VDI 27–30 -ulkopinta (SPI B1/B2 helppo puhdistaa ja miellyttävä sisäpinta). 40 litran laatikkomuotteissamme on kaksi eristettyä vesipiiriä, joissa on keskilevy Ø10–12 mm + BeCu (Beryllium Copper) -sisäke alakulmasäteissä, piilotettu merenalainen portti ylälaipassa tai sisäreunassa (ei näkyviä portin jäänteitä), DFM-varmennettu seinämän paksuus (2,0–3,0 mm) ja (1 x yksittäinen 1 tilavuus) 2-onteloinen tai 4-onteloinen kannen muotti tasapainoiseen päivittäiseen tuotantoon. Kantokahvan syvennystä (jos sellainen on) käsitellään pienen löysällä sisäkkeellä tai minikulmiolla (H13 nitridoitu).

Tarjoamme täydellisen DFM-tarkistuksen ja muottivirtauksen jäähdytys-/täyttöanalyysin ennen teräksen leikkaamista 40 litran suorakaiteen muotoisista pinotettavista säilytyslaatikoista (sivulla kantokahvan syvennyksellä/ilman), yhteensopivat napsautus- tai saranakannet (läpinäkymättömät/kirkkaat) sisätiloihin (valinnainen erillinen muotti).

Muovisen ruiskutuslaatikon muotin tekniset tiedot:

Tee seuraavasta Plastic Storage Box Mold -projektistasi kirkkaampi!

Mikä on muovinen säilytyslaatikkomuotti ja miten se toimii? (40L konteksti)

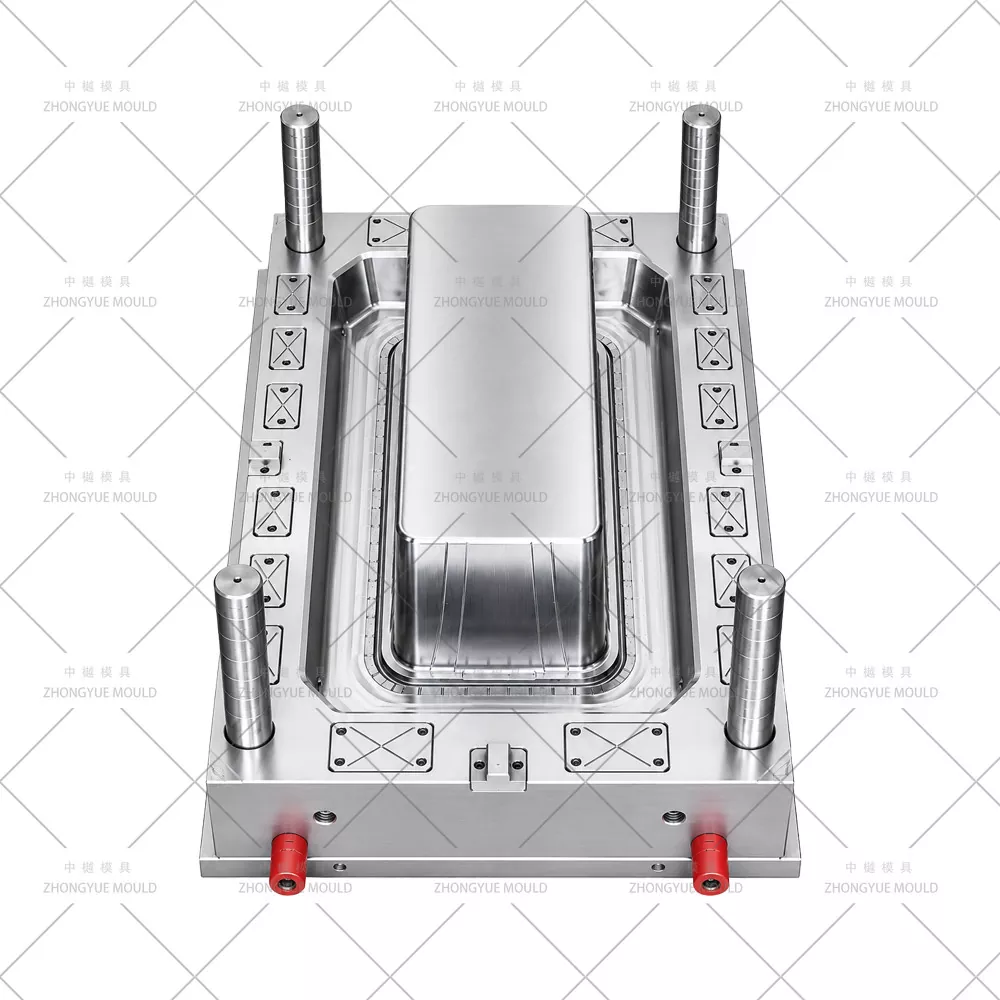

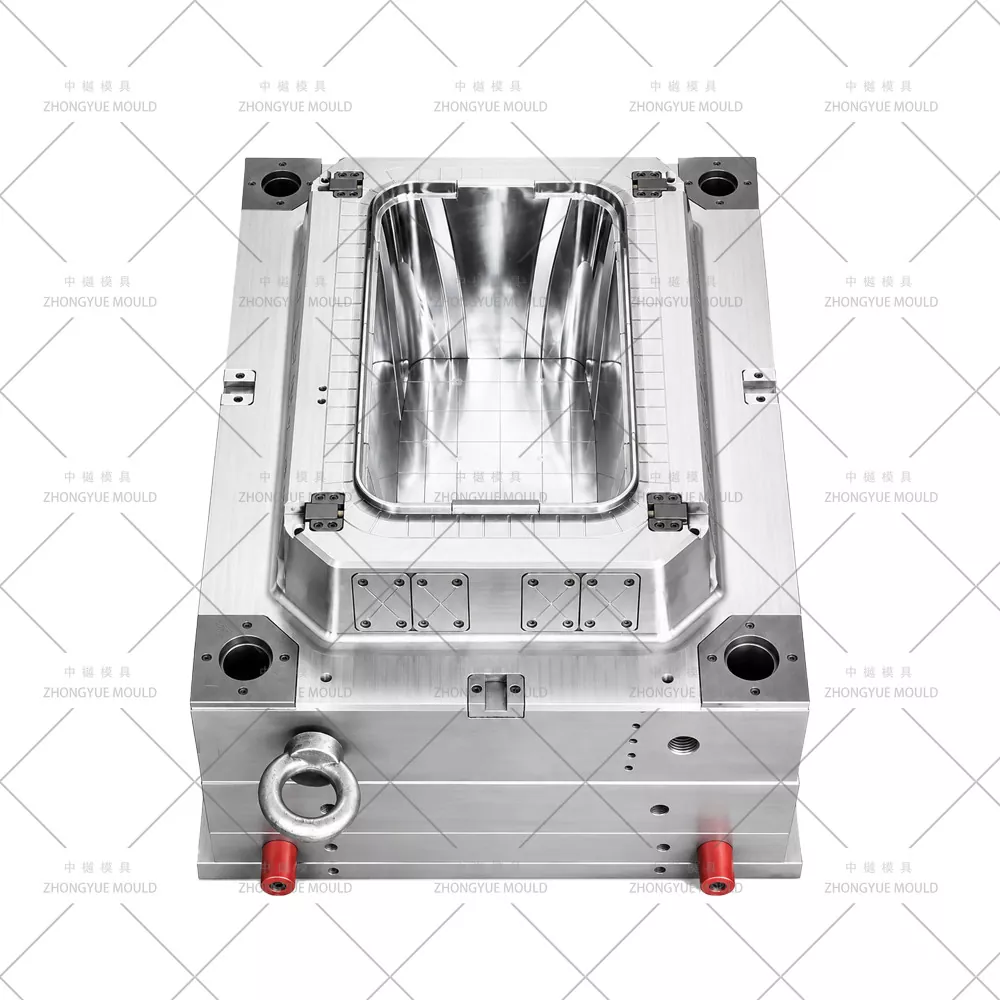

Muovinen säilytyslaatikkomuotti on tarkkuusontelo- ja ydintyökalu, joka on asennettu ruiskuvalukoneeseen. 40L laatikolle (~500×350×300mm, vetosyvyys 280-320mm) muotti koostuu ontosta ontelosta (muotoilevat ulkoseinät, pinoavat huulet, kahvan syvennys) ja pitkästä ytimestä (muodostavat sisätilavuuden). PP-hartsi kuumennetaan ~180–230 ℃:seen, ruiskutetaan korkealla paineella suljettuun muottiin, täyttää kaikki kulmat – mukaan lukien kahvan syvennykset ja pinoamisreunukset – ja jäähtyy sitten 22–35 s jakson ajan (tyypillinen 40 l:n PP-laatikolle, laukauksen paino ≈2,0–2,8 kg). Kiinteytymisen jälkeen muotti avautuu ja valmis 40 litran säilytyslaatikko työnnetään ulos.

Hyvin rakennettu ZHONGYUE MOLDin 40 litran säilytyslaatikkomuotti tuottaa ≥300 000 laukausta (P20) tai ≥500 000–1 000 000 laukausta (718H/2738HH) tasaisella seinämänpaksuudella, terävällä kulmalla ja puhtaalla teollisuuskäytöllä, sopii kevyeen kotiin, toimistoon.

Kestävän 40 litran säilytyslaatikkomuotin tärkeimmät tekniset ominaisuudet

40 litran laatikkomuotti toimii 500T–1000T ruiskukoneissa ja sen on kestettävä suurempi puristusvoima ja lämpökierto kuin 10L/20L työkalut. Muottimme sisältävät:

Korkealuokkainen muottiteräs – ontelo ja ydin P20-standardissa (esikova HRC 28–33); päivitettävissä 718H:ksi (HRC 33–38) tai 2738HH:ksi pidempään käyttöikään ja parempaan kiillotus-/tekstuurin säilymiseen.

Tarkkuuskoneistetut ontelon mitat — PP-kutistuminen ~1,2–1,8 % kompensoitu; laatikko L/W ±0,2 mm, pinoamisen huulen tasaisuus ±0,3 mm, mikä varmistaa täydellisen kannen istukan ja pinoavuuden erissä.

Kaksoiseristetty jäähdytyspiiri + BeCu-kulmasisäke – Ø10–12 mm:n keskilevy sydämen läpi + BeCu (MOLDMAX™/Ampcoloy) -sisäke alakulmasäteillä, joissa seinämä paksunee; 2 eristettyä vesipiiriä (ontelon puoli ja sydämen puoli) pitävät ΔT ≤ 3–4 ℃ tulo-ulostulossa, mikä vähentää kiertoa ja vääntymistä syvemmällä 280–320 mm vedolla.

Sileä sisäpinta ja hallittu ulkopinta — ydin kiillotettu SPI B1/B2 (helposti irrotettava, sileä laatikon sisäpuoli); Cavity SPI B1 satiininen standardi tai kevyt VDI 27–30 -nahansyinen tilauksesta – EI rottinki/kudottu EDM-etsaus, ellei erikseen tilata.

Pieni liukukappale / löysä sisäosa kantokahvan syvennykseen (jos sellainen on) — H13 (2344 ESR) nitridoitu sisäosa tai matalakulmainen liukukappale (isku 5–15 mm) sivukahvan alileikkausta varten; häiriöt tarkistettu 3D-kokoonpanossa.

Syväydintuuletus – 0,01–0,015 mm:n jakolinjan tuuletusaukot + tuuletusnastat / huokoinen teräsventtiili viimeisellä täyttöalueella (ytimen yläosa/olkapää) – kriittinen 280–320 mm:n veto-PP-laatikoissa palovammojen/lyhyiden laukausten estämiseksi.

Sovellukset eri markkinoilla

Miksi valita ZHONGYUE MOLD 40 litran säilytyslaatikkomuottiin?

Ruiskuvalumuottikumppanin valitseminen on ratkaisevan tärkeää. ZHONGYUE MOLDilla on yli 15 vuoden kokemus kotitaloushyödykemuoteista - säilytyslaatikoista (5L–120L), laatikoista, tuoleista, pölysäiliöistä, rottinkikoreista - talon sisäisellä CAD/CAM/CAE:llä (UG NX, Pro/E, SolidWorks, Moldflow), täysikokoisista CNC- ja EDM-muoteista Etelä-Amerikkaan, ja EDM:iin itään.

Emme vain tee muottia – tarkistamme osapiirustuksesi, suoritamme DFM- ja Moldflow-jäähdytys-/loimianalyysin, ehdotamme parannuksia seinänpaksuuteen/porttiin/poistoon/kahvaan ja alaleikkaukseen ja jatkamme teräksen leikkaamiseen vasta kirjautumisen jälkeen. Jokaisen muotin mukana toimitetaan T1-koevideo, näyteosat + CMM-raportti, käyttöohje ja varaosaluettelo.

40 litran säilytyslaatikoiden muovausmenettelymme ZHONGYUE MOLDissa

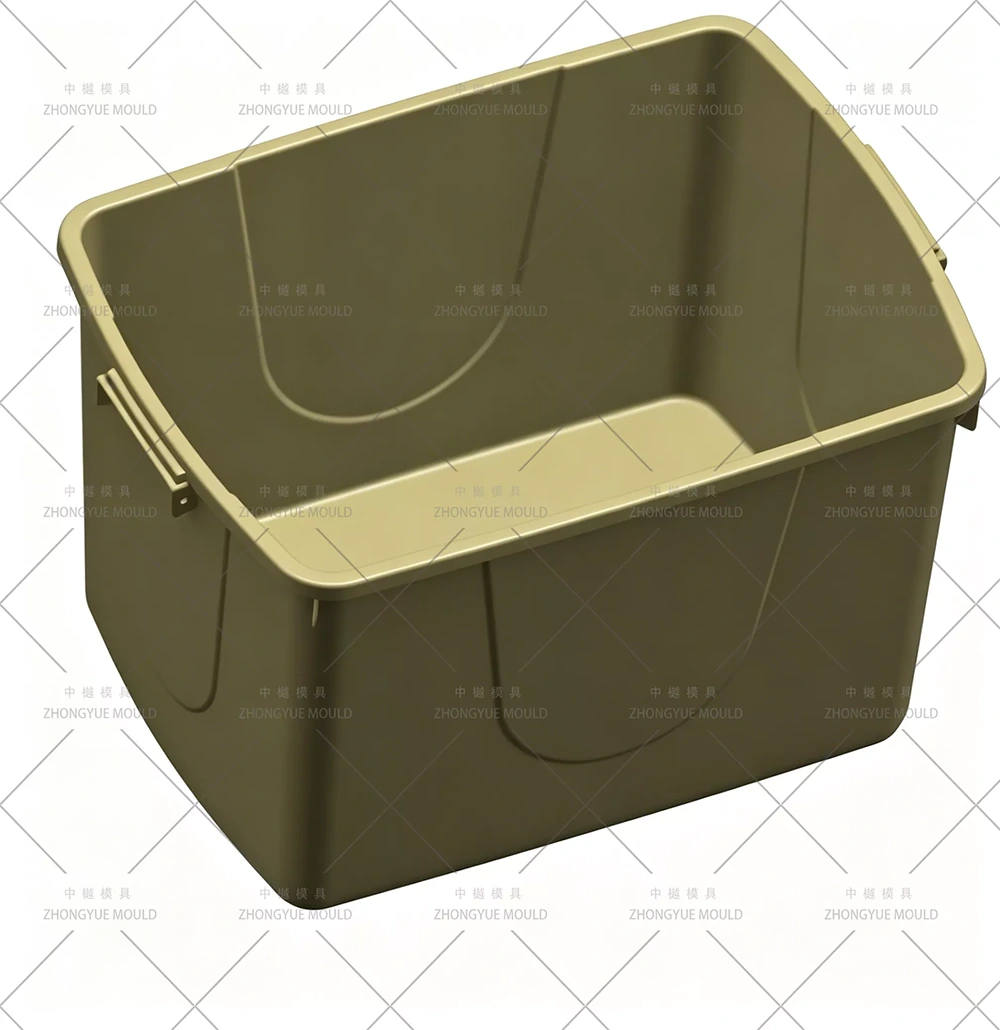

3D-tuote- ja muottisuunnittelu (DFM-vaihe) — Vastaanota 2D/3D (STP/IGS/X_T); analysoida seinämän paksuus (2,0–3,0 mm), syväyskulma (≥1,5° sileä / +0,5°, jos kevyt rakeisuus), portin sijainti (sukellusvene sisälaipan yläosassa), jäähdytysjärjestely (kaksoispiiri + BeCu-spesif.), kantokahvan syvennys (mini-insertti tai liukukappale) ja kannen välinen välys. Tarjoa ilmaisia ​​DFM-raporttia ja parannusehdotuksia.

Materiaalin ja teräksen vahvistus – P20 (vakio) tai 718H/2738HH tilavuutta kohti; muottipohja LKM/DME/HASCO; kuumakanava (YUDO/SYNVENTIVE 1-kärkinen auki) tai kylmä alaportti mieltymysten mukaan.

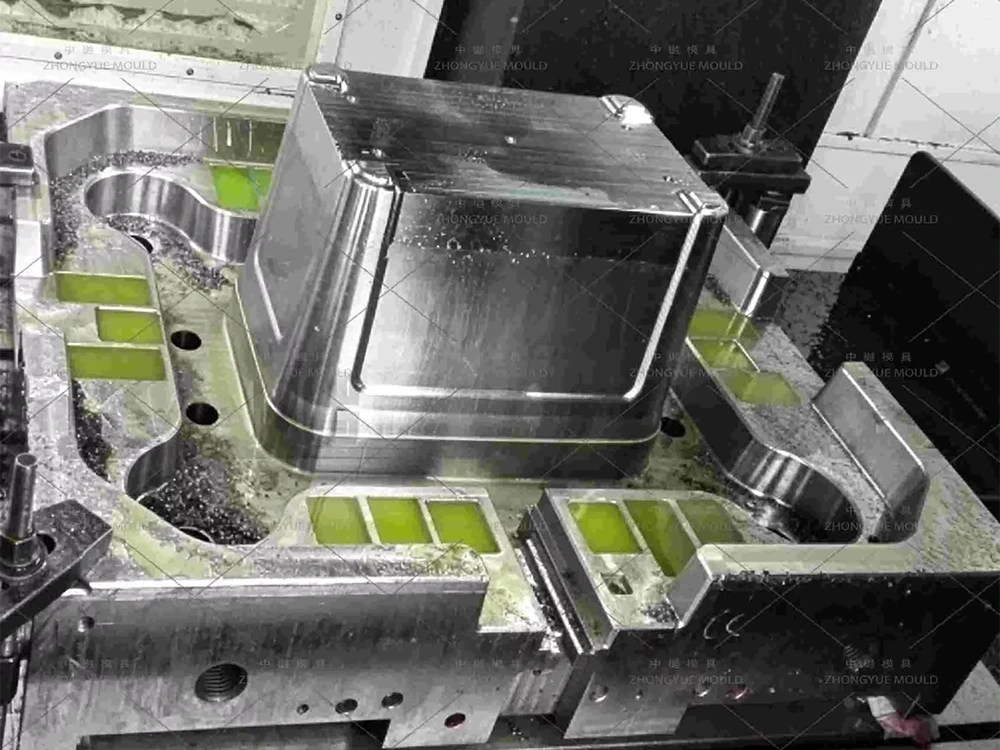

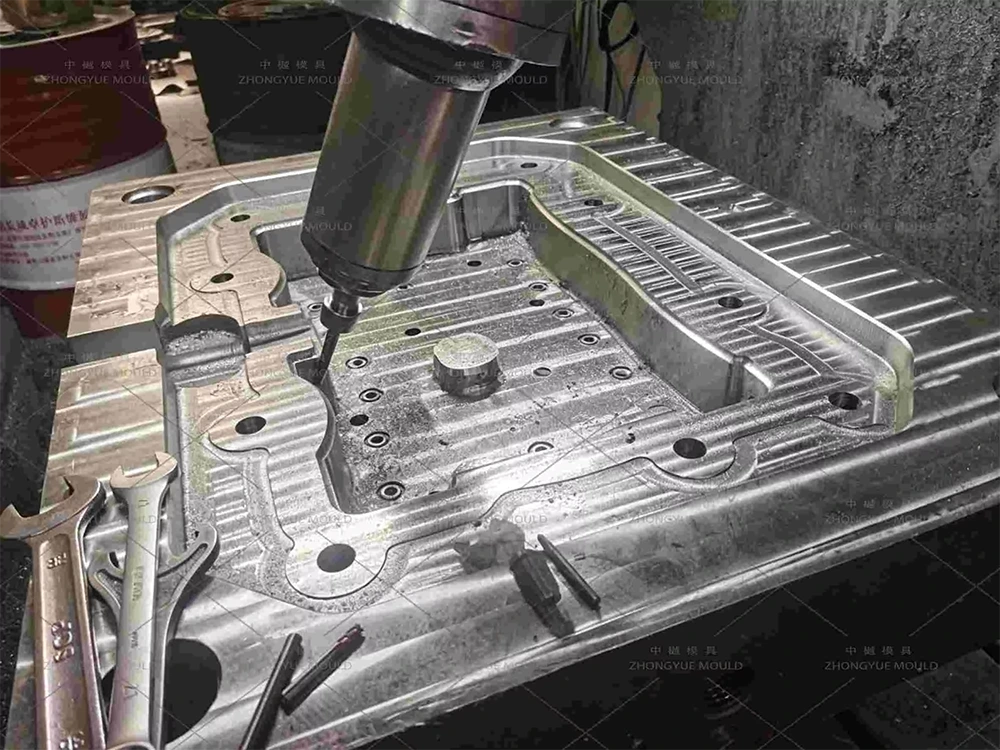

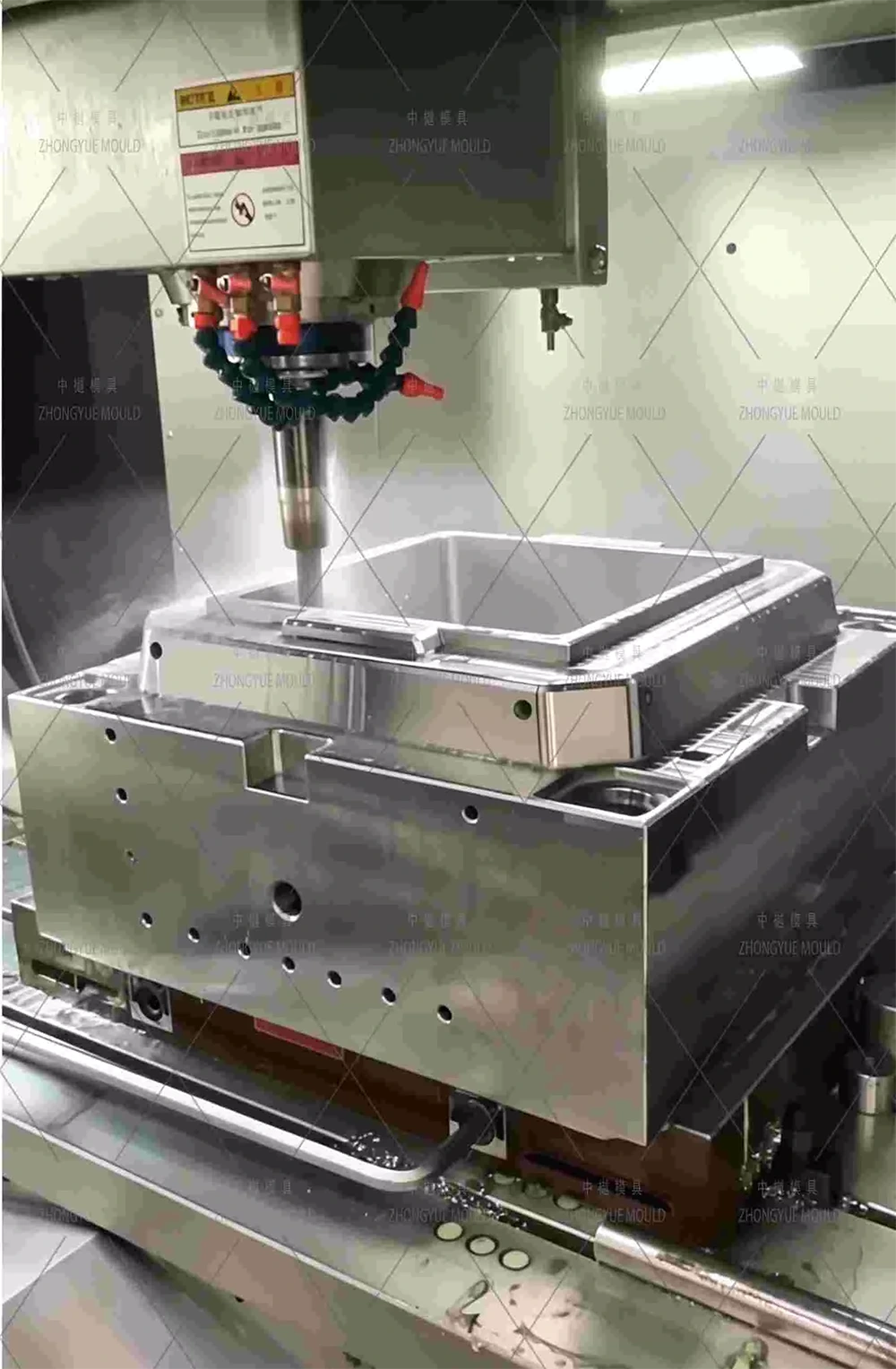

Tarkkuustyöstö — Nopea CNC-karkea/viimeistelyontelo ja -ydin, syväreikäporaus jäähdytyslevylle, H13-mini-insert-nitraus ja käsinsovitus, BeCu-terän asennus ja lämpökosketuksen tarkistus, SPI B1/B2 -kiillotus tai VDI-valoetsaus.

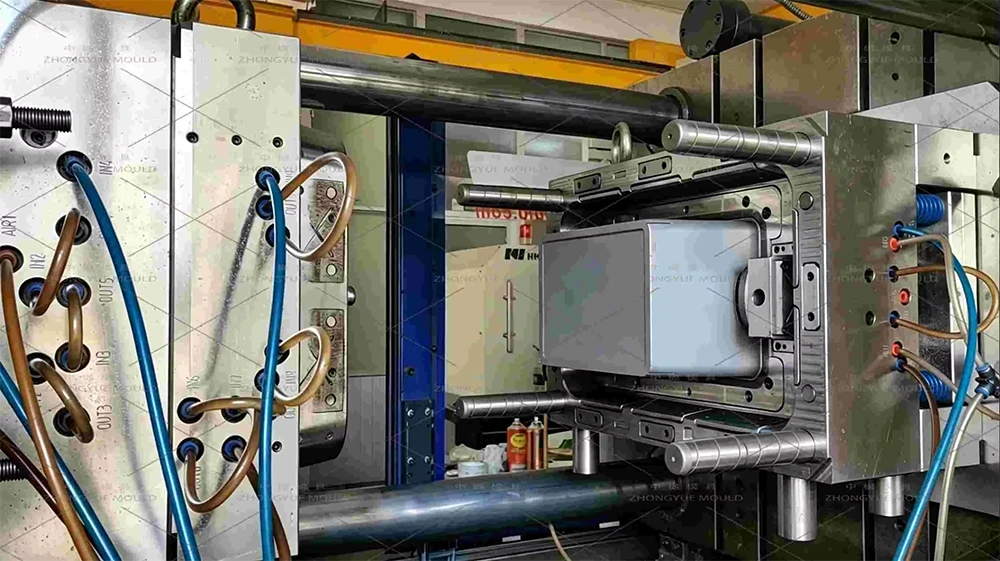

Kokoaminen, T1-kokeilu ja -korjaus — Aja omalla koneella, tarkista soveltuvuus/tasaisuus, seinän paksuuden skannaus, kannen ja istuimen sovitus (jos kansinäyte saatavilla), toimita koevideo + näytteet + mittaraportti. Hienosäädä tarvittaessa.

Lopullinen pakkaus ja lähetys — Fumigaatiovapaa raskas puukotelo; käsikirja multaa; varaosat (ejektorin tapit, vesisuuttimet, suutinholkki, minisisäke tarvittaessa); terässertifikaatit ja lämpökäsittelyasiakirjat.

Myynnin jälkeinen tuki — 1 vuoden takuu (ei-ihmisvauriot), ilmaiset varaosat, tekninen etäopastus tuuletusaukkojen uudelleen leikkaamiseen/poiston säätämiseen.

Usein kysytyt kysymykset – 40 litran säilytyslaatikkomuotti

K: Miten 40 litran laatikkomuotti eroaa 10 litrasta tai 50 litrasta?

V: 40L on keskikapasiteettinen laatikko – syvemmällä vetolla (~280-320mm) kuin 10L (180-250mm) → tarvitsee kaksi jäähdytyspiiriä + BeCu-kulmasisäkkeen ja toimii tyypillisesti 500T-1000T koneissa vs. 350T-650T 10L. Haulipaino ≈2,0–2,8 kg PP (verrattuna ~0,7–1,2 kg 10 litralle, ~ 2,8–3,5 kg 50 litralle). 50L muotti on raskaampi, joskus paksummalla vahvistuksella ja suuremmalla pohjalla. Kaikki ovat 1 × 1 -ontelostandardia; kannen muotin onteloiden määrä sovitettu kehon kiertokulkuun.

K: Teetkö myös vastaavan kansimuotin?

V: Kyllä. Mainitsemme 40 litran laatikon rungon 1 × 1 -ontelona ja kannen 2- tai 4-onteloisena muotina (lyhyempi jakso ~10–18 s) päivittäisen tuotannon tasapainottamiseksi. Kansi voi olla PP (läpinäkymätön/värillinen), kirkas PS tai ABS (premium) – erillinen tarjous.

K: Mitä terästä suosittelet 300k–500k laukausohjelmaan?

V: P20 (HRC 28–33) on kustannustehokas yli 300 000 laukaukseen. 500 000–1 M otoksia varten tai parempaan pinnanpidätykseen kevyellä VDI-rakeella suosittelemme 718H (HRC 33–38) tai 2738HH.

K: Sukellusveneportti vai kuumajuoksu?

V: Oletuksena on sisäylälaipan kylmä alaportti (piilotettu jäännös, automaattinen tyhjennys) – yksinkertainen ja luotettava. Kuuma juoksuputki (YUDO/SYNVENTIVE 1-tip open) on valinnainen suurten volyymien juoksuissa juoksujätteen poistamiseksi.

K: Voitko lisätä kantokahvaan syvennyksen / alileikkauksen?

V: Kyllä – suunniteltu löysällä vaihdettavalla sisäkkeellä tai minimatatalla liukumäellä (H13 nitridoitu). DFM tarkistaa häiriöt ja vedon. Kahva itsessään EI ole valettu - ostettu muovi/metalli koottu jälkimuovaus.

K: Mitä tarvitset tarjoukseen?

V: 2D-piirustus (PDF/DWG) + 3D-malli (STP/IGS/X_T) TAI selkeät valokuvat mitat (P×L×K, seinämän paksuus, paino, kapasiteetti), vuotuinen tilavuus, kannen suositeltu ontelomäärä (2×1 jne.), materiaali (PP MFR / UV kyllä/ei). Jos haluat myös kansimuotin, jaa kannen luonnos/mitat tai vahvista "sama kehä kuin rungon yläosa".

Pyydä tarjous 40 litran säilytyslaatikon muotistasi

Lähetä 40 litran säilytyslaatikkosi 2D-piirustus + 3D-malli (tai näytekuvat yksityiskohtaisilla mitoilla) ja projektivaatimukset. Kerro meille, jos tarvitset myös vastaavan kansimuotin. ZHONGYUE MOLD tarjoaa ilmaisen DFM-raportin + Moldflow-jäähdytys-/loimiyhteenvedon + virallisen tarjouksen 24–48 työtunnin sisällä.

Ota meihin yhteyttä nyt aloittaaksesi 40 litran muovisäilytysastia-/organisaatiolaatikon ruiskumuottiprojektisi!
