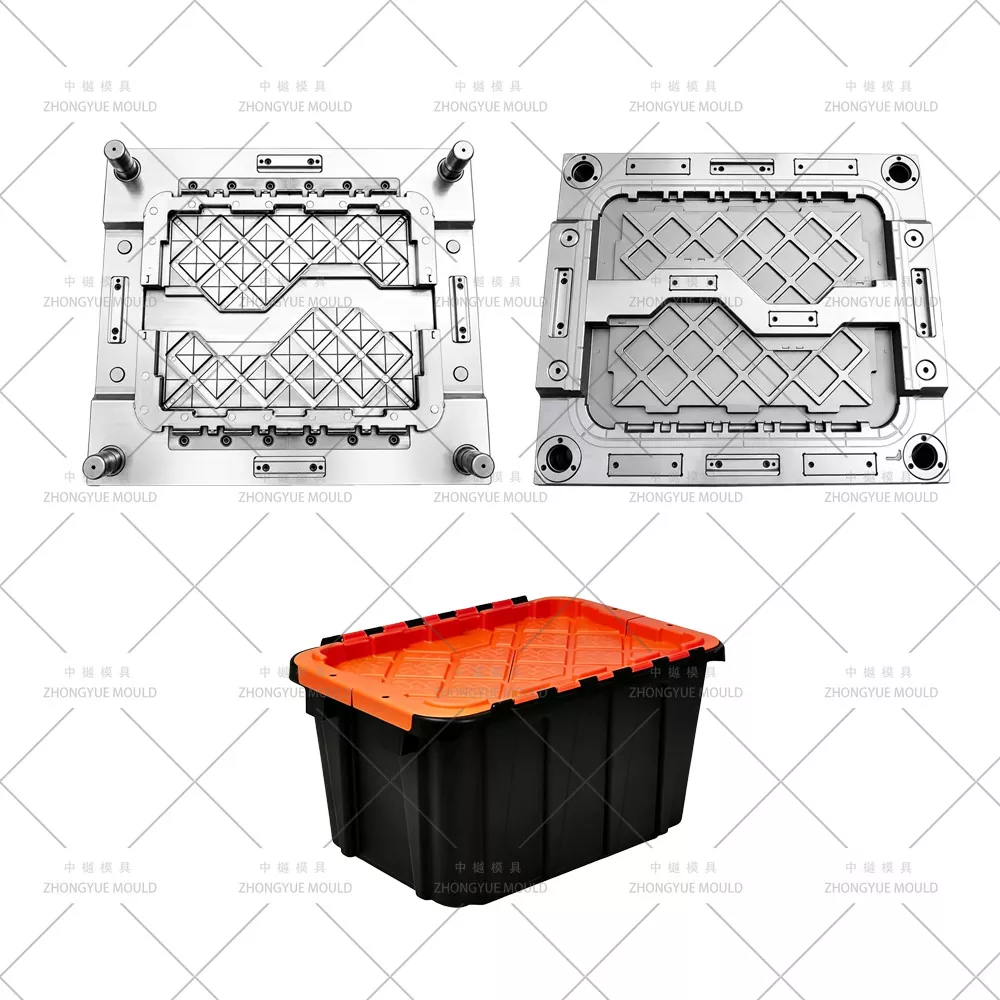

Sisäkkäinen pinottava säilytyslaatikko kiinnitetyllä kannella

Sisäkkäinen pinottava säilytyslaatikko kiinnitetyllä kansimuottilla – Insert Exchange Euro Attached-Lid -säiliö / sisäkkäisen tote-ruiskutusmuotin valmistaja

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottien valmistaja, joka toimittaa sisäkkäisiä pinottavia säilytyslaatikoita, joissa on kiinnitetyt kansimuotit / Insert Exchange Nestable Totes integroiduilla PP-saranakannilla (Euro Footprint 400 × 300 mm & 600 × 400 mm – 21L / 46L / 56L globaali logistiikka 6 - 56L) toimittajat, lääkkeiden jakelijat ja supermarkettien takahuonetoiminnot.

Toisin kuin tavalliset yksikohtaiset muotit, Insert Exchange -muottijärjestelmämme käyttää yhtä yleistä muottipohjaa (S50C / LKM / DME raskas) vaihdettavilla syvennyksillä ja ytimen sisäosilla 21 litralle (400 × 300 × 260 mm, ~ 1,6 kg PP) ja 46 L/56 L (60, 6 × 5 × 5 mm) ~2,6–3,0 kg PP). Tämä säästää noin 30–40 % monikokoisista ohjelmista – ostat yhden alustan + kaksi sisäkesarjaa kahden täydellisen muotin sijaan. Kaikissa versioissa on kiinteä PP elävä sarana (0,25–0,4 mm raina, BeCu-alueinen kohtalainen jäähdytys joustoväsymyskeston säilyttämiseksi 50 000+ sykliä), sisäkkäinen kartio 1,5–3°/sivu (sisäkkäinen korkeus 75–90 mm = 60–75 % tilavuudesta säästetty), peukaloinnin havaitsevat etiketin puoleiset renkaat ja 4 rei'itettyä silmukkaa.

Yksityiskohtaisista 21 l:n sisäkkäisistä kannellisista laatikoista vähittäismyyntiin, 46 l/56 l:n euro-kannellisista säilytysastioista varastokeräilyyn antimikrobisiin (Ag⁺/ZnO) PP-laatuisiin lääkkeisiin/elintarvikkeisiin tarkoitettuihin laatikoihin. tasaisilla kannen pinnoilla ja huokoisesta teräksestä tuuletusaukko antimikrobista / hiiltä sisältävää PP:tä varten.

Muovisen ruiskutuslaatikon muotin tekniset tiedot:

Tee seuraavasta Plastic Storage Box Mold -projektistasi kirkkaampi!

Mikä on pinottava sisäkkäinen laatikko, johon on kiinnitetty kansi (Insert Exchange -versio)?

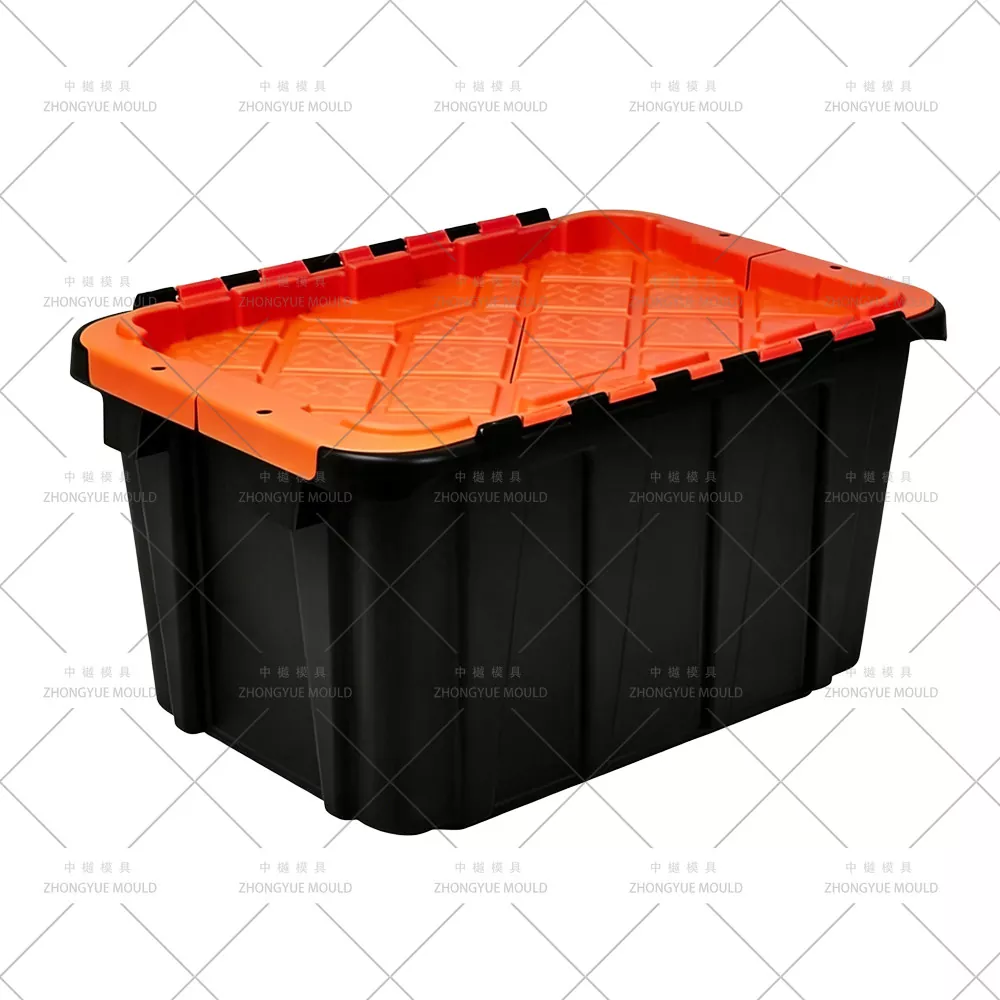

Pinottava sisäkkäinen laatikko kiinnitetyllä kannella on yksiosainen ruiskupuristettu säiliö: laatikon runko + kaksiläppäinen "krokotiili" tai yksiläppäkansi + kiinteä PP elävä saranaverkko – kaikki yhdellä laukauksella (1 × 1 onkalo). Versiossamme on lisätty vaihdettavat syvennys/ydinsisäkappaleet jaettuun päämuottipohjaan, joten voit valmistaa sekä 400×300-sarjan (21L) että 600×400-sarjan (46L–67L) vaihtamalla vain teriä (30–45 min vaihto).

Tärkeimmät tunnisteet vs. aiemmat artikkelit:

Aseta vaihtomuottijärjestelmä— yleiset tuki-, ohjatut kasetit, jotka on sijoitettu tapilla ja lukittu kuusiopulteilla; toistettavuus ±0,05mm.

Antimikrobinen / ESD PP -yhteensopiva— huokoiset tuuletusaukot (sintrattu teräs) viimeisillä täyttövyöhykkeillä estämään palovammoja käytettäessä Ag⁺/ZnO:ta tai hiilikuormitettua PP:tä.

Nopea värinvaihto DFM— tasapainotettu jako (tai kuumakärki per insertti), virtauksen johtava analyysi varmistaa pigmentin tasaisen leviämisen; portin sijainti optimoitu piilottamaan hitsaus-/sulatuslinjat leveässä kannen päällä.

Dynaaminen pinotesti DFM-tarkistus- ylälaipan tasaisuus ±0,2 mm taattu; simuloitu 5-korkea pinottu @ nimellinen kuorma (25 kg dynaaminen / 100 kg staattinen Euro ALC -standardin mukaan – web 3/14) DFM-raportissa.

RFID-tasku / Ultraääni-logolevysyvennys— onkalossa on jyrsitty tasku tulevaa RFID-tunnistetta varten kannen alla ja vaihdettava logon kohokuviointi/deboss-sisäke.

Kentällä huollettava saranan sisäosa— BeCu-saranan vyöhykkeen lohko pultattu jakopinnasta → vaihda kulunut saranan kiillotusosa ilman, että koko ontelo poistetaan.

Tärkeimmät muottitekniikan kohokohdat (Insert Exchange / AM-Ready Nesting ALC)

Aseta vaihtomuottipohjan malli

Pohjapohja LKM/DME C-levy + tukilevy, joka on koneistettu ohjatuille kaseteille (ontelo- ja hylsyteräkset), jotka sijaitsevat Ø20–25 mm tapilla, kiinnitetään hylsyn kantaruuveilla. Indeksoitu toistettavuus ≤0,03mm. Vaihtosarjat saatavilla: 21L (400×300 footprint) & 46L (600×400 footprint). Valinnaiset 56L/67L syvävedetyt hylsyjäljet.

Integroitu PP Living sarana — Webin oheneminen ja kohtalainen BeCu-jäähdytys

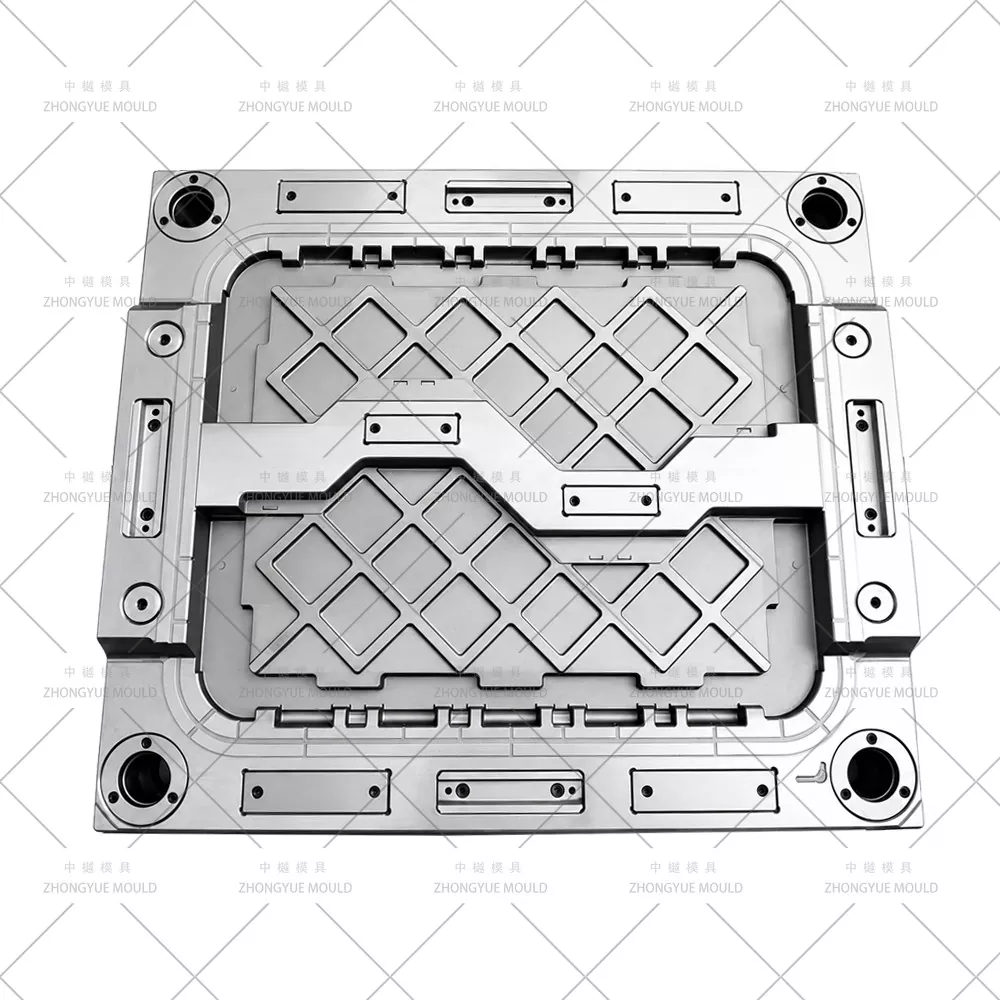

Ontelosaranaraina paikallisesti ohennettu 0,25–0,4 mm:iin (tyypillisesti 0,3 mm PP MFR 8–12:lle) R0,15–0,25 mm sekoitussäteillä, kiillotettu SPI A2/B1. BeCu-sisäke saranavyöhykkeellä käy ΔT 5–6 ℃ (maltillinen virtaus – EI ylijäähdytetty!) säilyttääkseen PP-molekyylisuuntauksen ja taittumiskestävyyden (50 000+ avaus/sulkemisjaksoa). Saranaosa on vaihdettava pultattu lohko jakopinnasta.

Sisäkkäinen kartio ja 10 korkean häiriön DFM

Sivuseinän veto 1,5–3°/sivu (ID & OD sama kartio, jotta seinä pysyy vakiona sisäkkäisenä). Simuloimme 10 sisäkkäistä tyhjennystä 3D-muodossa → varmistamme, että sisäkkäisten seinän ja pohjan ulokkeiden/rivien välinen vähimmäisetäisyys on ≥2 mm (rec. ≥1,5 mm). Sisäkkäisen tavoitekorkeus: 75–90 mm (alue 21–67 litraa) = 60–75 % tilavuuden vähennys.

Antimikrobinen / ESD PP tuuletus (huokoiset teräsosat)

Ag⁺/ZnO antimikrobiselle tai hiilikuormiteiselle ESD PP:lle: sintratut huokoiset terästuulettimet (10–20 μm huokoset) viimeisellä täyttöalueella (kannen kruunu ja syvä olake) + 0,01–0,015 mm jakolinjan tuuletusaukot → estävät palamisjälkiä lisäaineista. Tuuletusaukot, joihin pääsee käsiksi muotin ulkopuolelta puhdistusta/vaihtoa varten.

Color-Masterbatch Flow & Streak Prevention DFM

Portti sijoitettu kannen sisälaippaan tai laatikon yläosan sisälaippaan – jäänne piilossa ulkopinnalta; virtauspituus tasapainotettu onteloa kohti. Suoritamme Moldflow filler + dye-trace simulaation varmistaaksemme, ettei näkyvissä olevalla kannen pinnalla ole hitsaus-/sulatusviivaa; suosittele MB:n irtoamisastetta (1–2 %) ja ruuvin palautuskierroslukua välttääksesi halkeamia/raitoja suurissa satiinipinnoitetuissa tasoissa.

Ylälaipan tasaisuus ±0,2 mm ja pino-huulen kiinnittymisen tarkistus

Ylälaippa koneistettu tasaiseksi ±0,2 mm; pinoamishuulen syvennys kiinnittyy alla olevan laatikon kanteen (kun se on täynnä). DFM varmistaa pinon huulen syvyyden vs. kannen perusarvon keinumisen estämiseksi 5-korkeassa kuormitetussa pinossa Euro-ALC-referenssin mukaisesti (staattinen kuormitus 100 kg, dynaaminen 25 kg – raina 3/14).

Peukalointisilmukka ja 4-sivuinen tarrasyvennys

Valetut Ø4–5 mm läpimenevät reiät (silmukat) kertakäyttöisiä turvatiivisteitä varten; upotetut 80 × 40 mm:n tarrataulut (4 sivua, veto ≥ 2°, reuna R0,5 mm) liima-/silkkipainetuille tarroille – ilman ylimääräisiä työkalukuluja, ellei mukautettua kokoa ole.

Piilotettu alaportti kannen/Bx:n yläsisälaipassa

Ø1,2–1,8 mm:n sukellusveneen porttileikkurit puhdistavat sisälaipan, joka ei näy; ÄLÄ KOSKAAN mene saranarainan läpi (heikko suunta ja palovamma). Kylmäkanava Y-haara per sisäosa tai kuumakärki (YUDO/SYNVENTIVE 1-tip) valinnainen.

BeCu Bottom-Radius + Keskilevyn jäähdytys

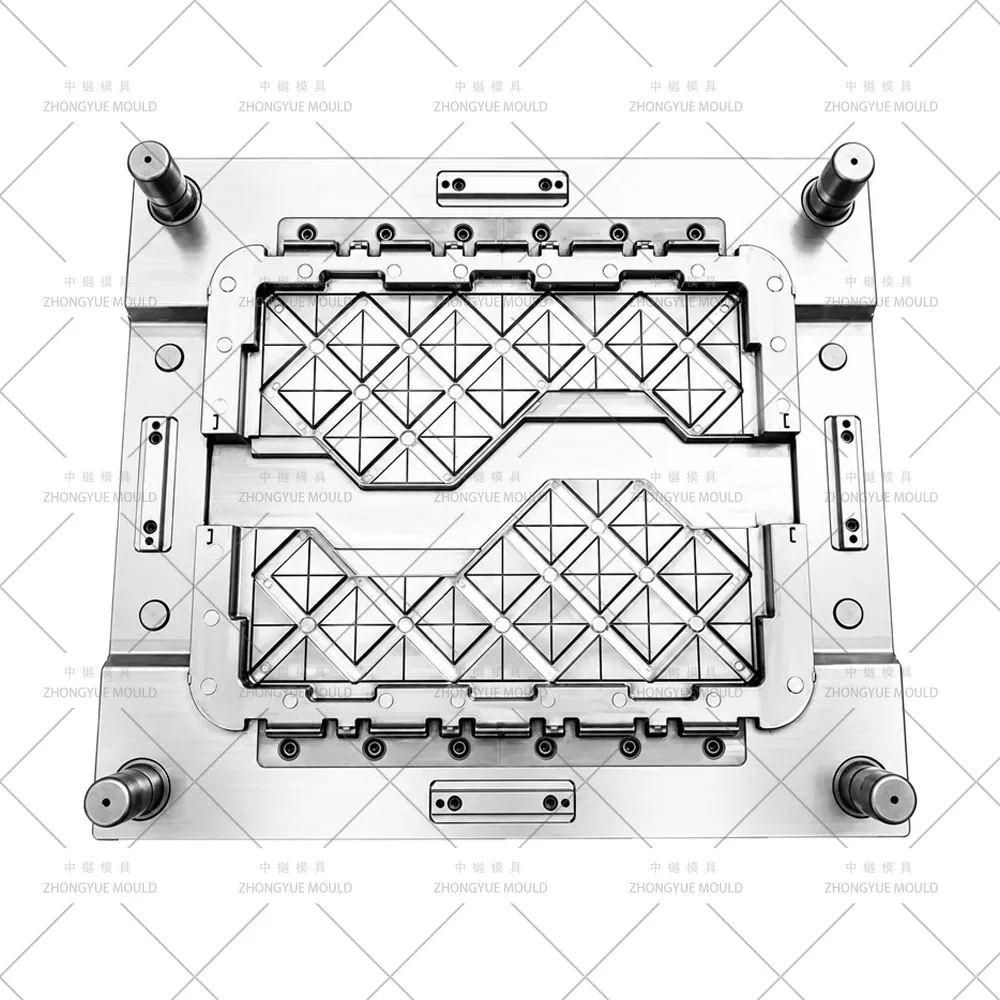

Ydin: Ø10–12 mm välilevy; Ontelon pohja-säde: BeCu-insertti; Saranavyöhyke: erillinen BeCu-sisäke, jossa on moderoitu ΔT. 2–3 eristettyä piiriä; ΔT tulo-ulostulo ≤4℃ (ydin), 5–6 ℃ (saranavyöhyke OK).

Insert-Exchange Nesting ALC:iden sovellukset (21L & 46L/56L/67L)

Valmistus- ja validointiprosessimme (Insert Exchange Nesting ALC Mold)

Sisäkkäinen + MB Flow + AM-Vent DFM Review — Analysoi seinä (1,8–2,8 mm), saranan uuma 0,25–0,4 mm w/säde, sisäkkäinen kartio 1,5–3°/sivu, väri-MB:n alaspäin ja portin sijainti kannen päällä olevien hitsauslinjojen välttämiseksi. Simuloi 10 korkeaa pesän häiriötä (välys ≥ 2 mm) ja täyttövirtausta värijäljen avulla. AM/ESD PP: määritä huokoiset tuuletusaukot. Ilmainen DFM-raportti.

Master Base & Insert Kasettien työstö — CNC-karkea/viimeistelyontelo ja ydinosat ±0,02 mm; käsin sovitettava BeCu-saranaterä, jossa lämpökosketintarkistus; koneen etikettilaatan syvennykset & peukalointisilmukat; huokoiset tuuletussisäkkeet asennettu ja virtaustestattu ilmalla.

Kokoonpano & T1-kokeilu (molemmat välikappalesarjat) — Aja omassa koneessa määritetyllä PP:llä (MFR spesifikaatiosi mukaan). Tuo näytteitä sekä 21L että 46L inserteistä (vaihtoaika kirjattu). Tarkista: saranan taittotesti (manuaalinen/mekaaninen 50 000+ maali), sisäkkäinen korkeus (tavoite ≤ 80 mm 46 litralle), ylälaipan tasaisuus ±0,2 mm, portin jälkilaatu. Toimita kokeiluvideo + näytteet + CMM-raportti.

Korjaus ja lopullinen hyväksyntä — Säädä jäähdytysvirtausta / tuuletusaukkoa tarvittaessa; laivan pääalusta + insert-kasetit erillisissä merkittyissä kaasutusvapaissa koteloissa, joissa on muottikäsikirja, varaosat (ejektorin tapit, BeCu-saranan sisäosa saatavilla kuluvana osana, huokoiset tuuletusvaraosat).

Myynnin jälkeinen tuki — 1 vuoden takuu (ei-keksintö), ilmaiset varaosat, etäopastus sisäkkeen vaihtomenettelyyn ja BeCu/venttiileiden vaihtoon.

Miksi valita ZHONGYUE MOLD Insert Exchange Nesting ALC -muottillesi?

Insert Exchange & Multi-Size Euro ALC Experience – Olemme rakentaneet yhteispohjaisia ​​muotteja 21 L(400×300)+46L(600×400) sisäkkäisille kaseteille, joissa on vaihdettavat syvennys-/ydinkasetit – säästät 30–40 % verrattuna kahteen täyteen muotiin.

Edistynyt DFM: Sisäkkäiset häiriöt + MB virtaus + AM/ESD tuuletusaukkojen suunnittelu – Simuloimme 10 korkean pesän, värin masterbatch-virtauksen eston ja määritämme huokoiset terästuulettimet antimikrobista/hiilitäytteistä PP:tä varten ennen teräsleikkauksia.

Vaihdettava BeCu-saranan sisäosa (pultti kiinnityspinnasta) — Kulunut saranan kiillotusalue vaihdettiin muutamassa minuutissa ilman, että onteloa irrotetaan; pidentää muotin käyttöikää taloudellisesti.

Tiukka laadunvalvonta ja läpinäkyvä edistyminen — Viikoittaiset koneistuskuvat, T1-näytteet molemmista välikappalesarjoista, saranoiden taittotesti ja sisäkkäisen korkeuden tarkistus ennen toimitusta.

Vientikokemus — Muotit toimitetaan Eurooppaan (EN 840 -jalanjälkikeskustelu), Pohjois- ja Etelä-Amerikkaan, SEA:lle, Lähi-itään.

1 vuoden takuu + saatavilla BeCu-saranan sisäosat / huokoiset tuuletusaukot

Usein kysytyt kysymykset – Pinottava laatikko, jossa on kiinnitetty kansi (vaihde)

K: Mikä on Insert Exchange Mold System ja miksi minun pitäisi käyttää sitä?

V: Yksi vahva muottipohja + vaihdettavat ontelo-/ydinsisäkasetit eri kokoisille (esim. 21L 400×300mm & 46L 600×400mm). Maksat yhdestä alustasta + kahdesta teräsarjasta kahden täydellisen muotin sijaan – säästää noin 30–40 % käyttöomaisuusinvestointeja. Vaihto ~30-45min löysäämällä kiristysruuveja ja vaihtamalla tappikohtaisia ​​sisäosia.

K: Voitko käyttää antimikrobista PP:tä (hopea/sinkki-ioni-perusseos) tai ESD PP:tä?

V: Kyllä. Nämä lisäaineet voivat aiheuttaa palamisjälkiä, jos niitä ei tuuleteta kunnolla. Suunnittelemme sintrattua huokoista terästä tuuletusaukot viimeiseen täyttöalueeseen + syvemmät jakolinjan tuuletusaukot → estävät roiskeet/palovammoja. Merkitsemme tuuletusaukkojen puhdistusvälin muotin käsikirjaan.

K: Kuinka estät värijuovia suurilla tasaisilla kansipinnoilla?

V: Suoritamme Moldflow-täyteaineen + väriainejäljen simulaation värin perusseoksen laskuasteen mukaan (1–2 % tyyppi). Portti on sijoitettu sisälaippaan (piilotettu) tasapainoisella virtauspituudella; varmistamme, ettei kannen yläpinnalla ole hitsaus-/sulatusviivaa. Neuvoja myös ruuvin kierrosluvuista ja vastapaineesta.

K: Mitä PP MFR:ää suosittelet parhaan saranan käyttöiän saavuttamiseksi tässä muotissa?

V: MFR 8–12 g/10 min (Copolymer PP) kiinteälle saranalle – säilyttää taittumiskestävyyden (50 000+ jaksoa) ilman valkoista jännityshalkeilua. MFR 12–18 on käyttökelpoinen, mutta saranoiden käyttöikä lyhenee; MFR >20 ei suositella saranavyöhykkeelle.

K: Mitä tarvitset tarjoukseen?

V: 2D-piirustus (PDF/DWG) + 3D-malli (STP/IGS/X_T) JOKAISTA haluamaasi kokoa (esim. 21L + 46L) TAI selkeät valokuvat himmeillä (ulko/sisä P × L × K, seinämän paksuus, sisäkkäinen korkeus, jos tiedossa, saranaverkko, jos sellainen on). Kerro meille PP-laatu (MFR), vuotuinen tilavuus, väri-MB % ja tarvitaanko antimikrobinen/ESD-versio.

Pyydä tarjous pinottavasta säilytyslaatikostasi, johon on kiinnitetty kansimuotti (Insert Exchange System)

Lähetä sisäkkäiset ALC 2D/3D -piirustuksesi (jokaiselle koolle – esim. 21L 400×300 & 46L 600×400) ja projektin vaatimukset (PP MFR, väri-MB %, antimikrobinen/ESD kyllä/ei). ZHONGYUE MOLD tarjoaa ilmaisen Nesting-Interference + MB-Flow + AM/ESD Vent DFM -raportin + virallisen tarjouksen 24–48 työtunnin kuluessa.

Ota meihin yhteyttä nyt aloittaaksesi Insert Exchange -eurokokoisen sisäkkäisen kiinnitetyn kansisäiliön / sisäkkäisen pinottavan ruiskupuristusmuottiprojektin!
