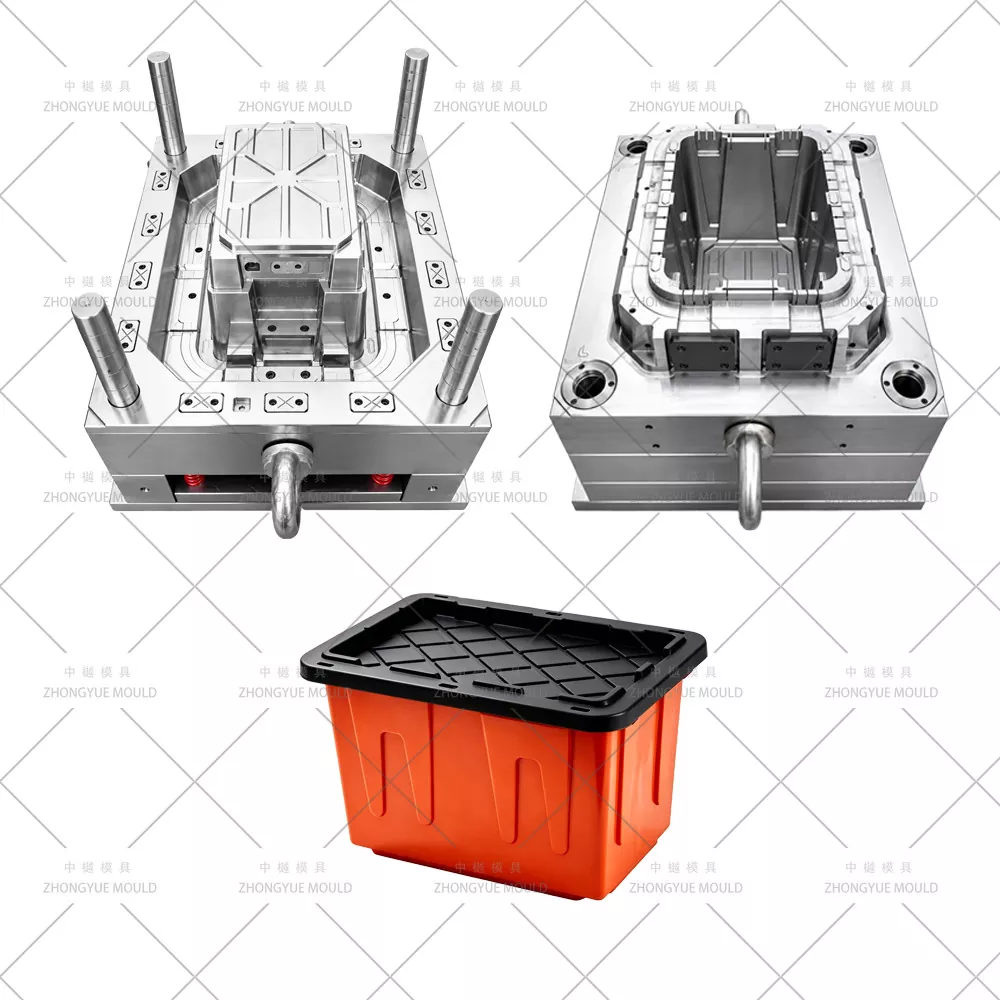

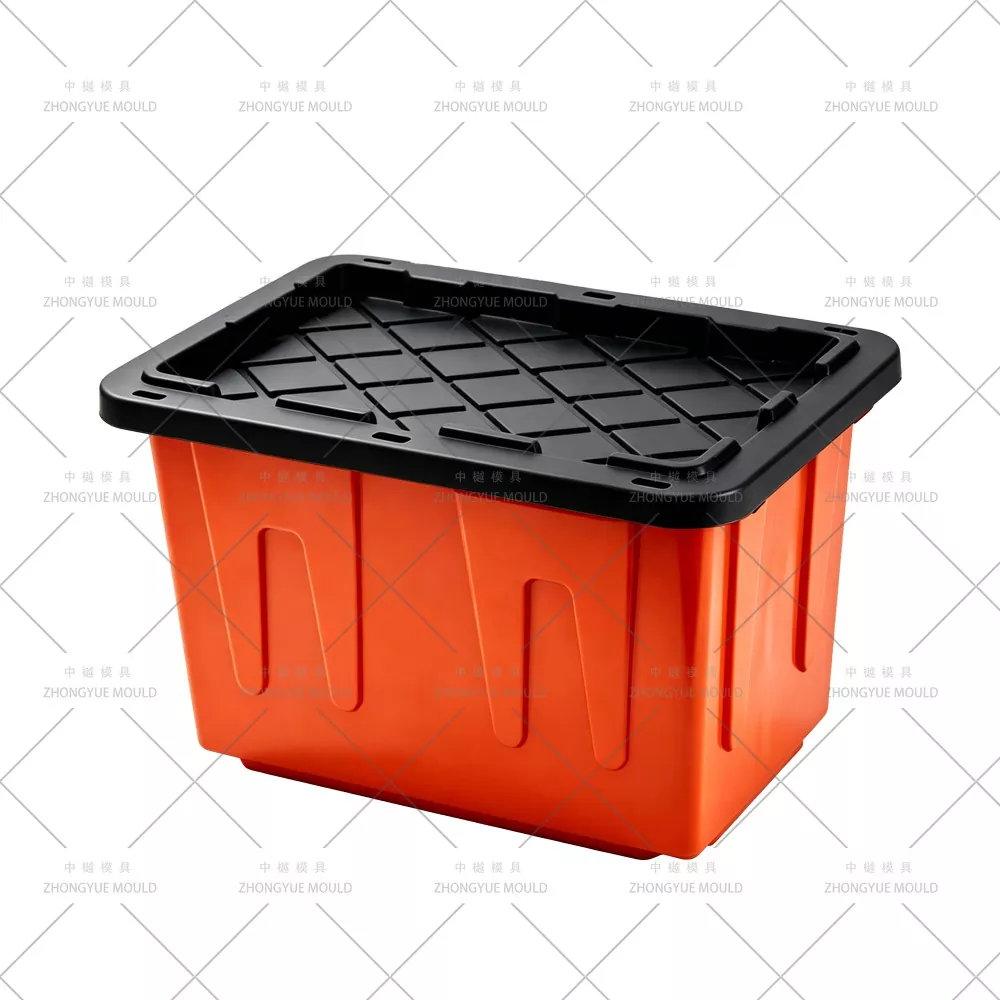

Heavy Duty Storage Box -muotti

Heavy Duty Storage Box -muotti – räätälöity teollisuuslaatuinen muovinen säilytysastia / kierrätyslaatikon ruiskumuotin valmistaja

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottien valmistaja, joka toimittaa raskaiden varastointilaatikoiden / teollisuusluokan muovisten säilytysastioiden ruiskumuotteja (kiertolaatikot, kiinnitetyt kansisäiliöt, pinottavat teollisuusastiat) maailmanlaajuisille logistiikkayrityksille, autonosien toimittajille, kemiantehtaille ja varastoautomaatiotoimittajille. Toisin kuin ohutseinäiset kotitalouslaatikot, raskaat roskakorit on valettu PP+lasikuitua (PP+GF10–30 %) tai iskunkestävää kopolymeeriä PP, seinämän paksuus 2,5–4,5 mm, massiiviset vahvistusrivat ja pinoamiskyky (500 kg:n staattinen kuormitus). Raskaat muotimme on rakennettu jatkuvaan 24/7-tuotantoon, ja niissä käytetään H13/2344 ESR-karkaistua terästä ytimiin/liukukappaleisiin, kaksipiirisiä BeCu-jäähdytyssisäkkeitä paksujen ripojen leikkauskohdissa ja merenalaisia ​​portteja vahvistetuissa laippoissa estämään portin rikkoutuminen korkeassa ruiskutuspaineessa.

Tarjoamme täydellisen DFM-katsauksen ja Moldflow-rakenneanalyysin ennen teräksen leikkaamista 60L/80L/100L/120L:n kiinnitetyillä kannellisista teollisuusastioista, haarukkatrukkien ja raskaiden kuormalavojen laatikoista antistaattisiin kierrätyslaatikoihin (ESD-turvallinen).

Muovisen ruiskutuslaatikon muotin tekniset tiedot:

Tee seuraavasta Plastic Storage Box Mould -projektistasi kirkkaampi!

Mikä määrittelee raskaan säilytyslaatikon muotin?

Tärkeimmät muottitekniikan kohokohdat raskaille laatikoille

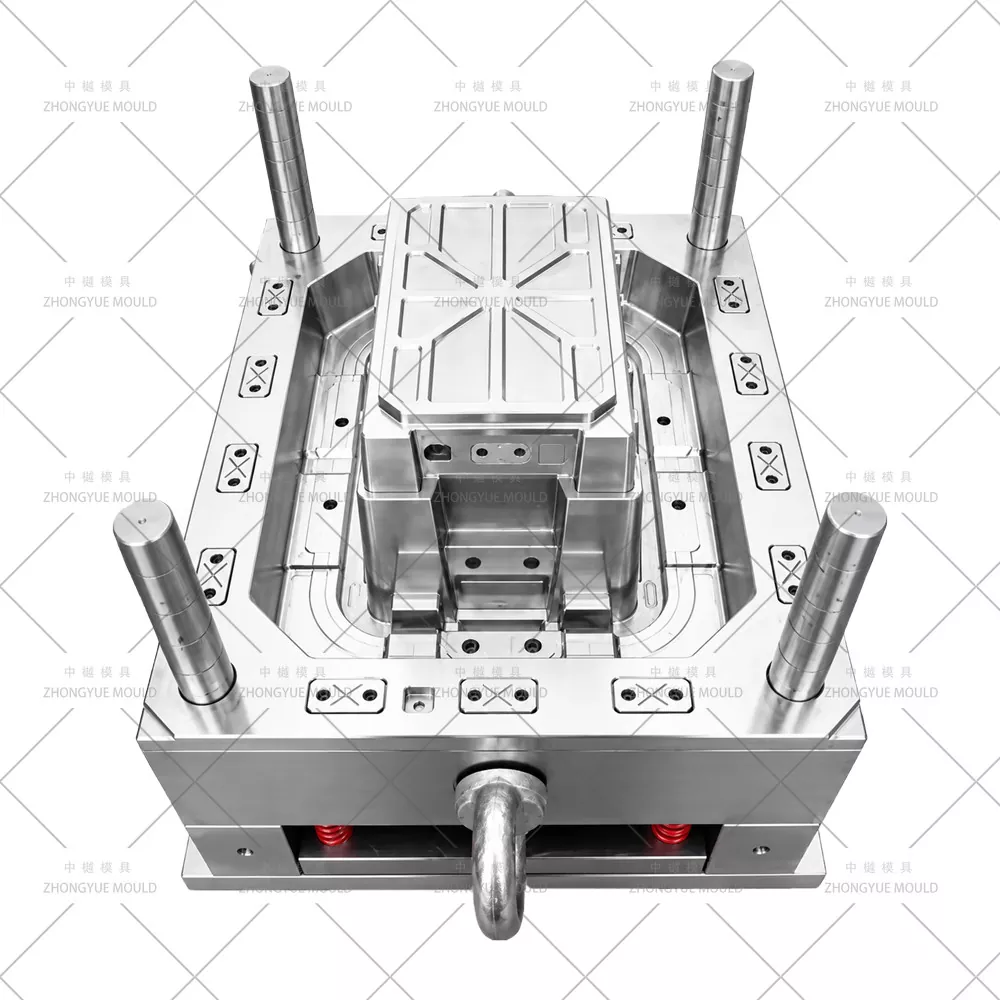

Vahvistettu Rib & Fork Pocket Design — Massiiviset sisäiset/ulkopuoliset rivat ja haarukkataskut vaativat monimutkaista ytimen vetoa. Käytämme H13 (2344 ESR) karkaistua terästä haarukkataskuissa kestämään suuria puristusvoimia ja hankaavaa lasikuitukulumista.

Paksuseinäinen jäähdytysstrategia – Paksut osat (3–4,5 mm) vaativat aggressiivista jäähdytystä sykliajan säätelemiseksi. Toteutamme kaksoiseristetyt piirit + BeCu (MOLDMAX™) -sisäkkeet rivan leikkauskohdissa ja pohjasäteissä, jotta lämpö saadaan ensin pois paksuimmista osista.

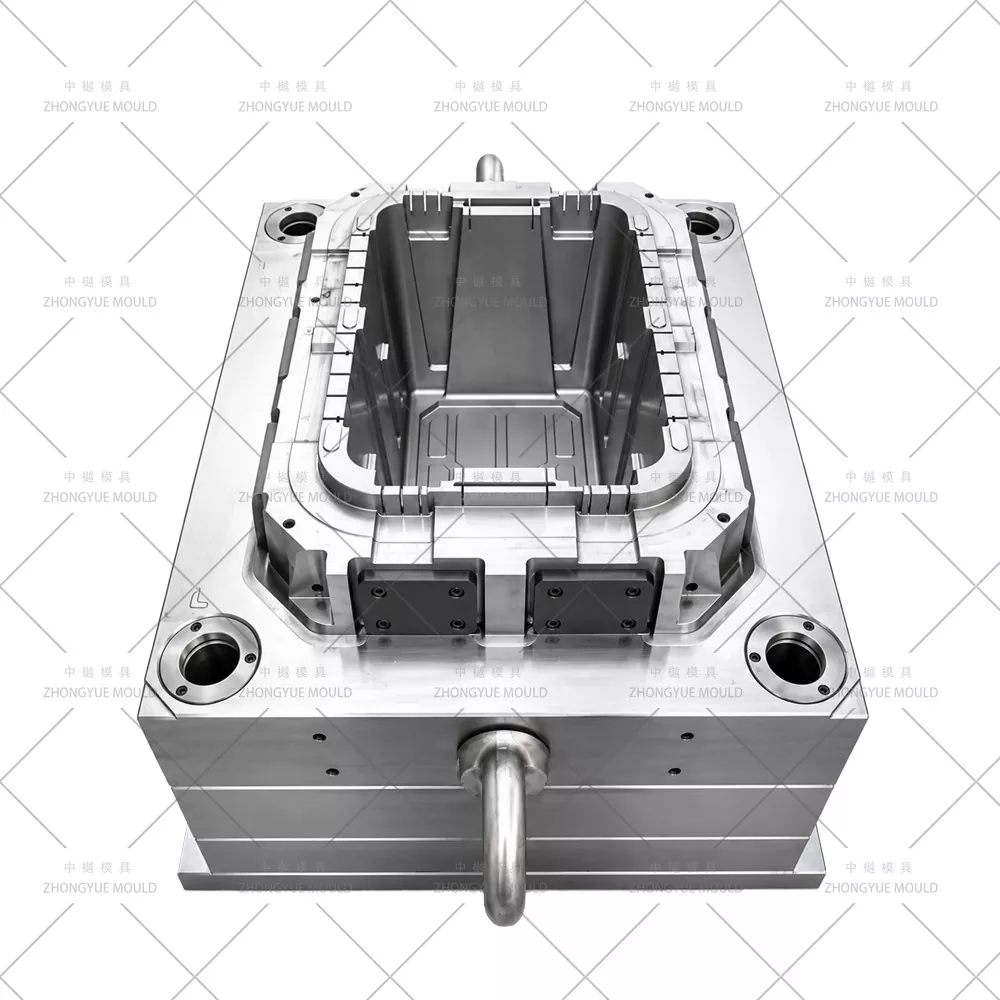

Kulutusta kestävän teräksen valinta — Lasikuituvahvistettu PP on erittäin hankaavaa. H13 (HRC 48–52 nitridoitu pinta) on pakollinen hylsyille, liukulevyille ja kulutuslevyille. Ontelo 718H (HRC 33–38) tai 2738HH kiillotettavuuden ja lujuuden vuoksi.

Korkeapaineinen suojaus ja täyttö – Paksuseinäinen, korkeaviskositeettinen materiaali vaatii korkeaa ruiskutuspainetta. Käytämme suuria sukellusveneportteja vahvistetuissa laipoissa tai kuumakärkiporteissa (YUDO/SYNVENTIVE) varmistaaksemme pakkaamisen ilman portin jäännösvaurioita.

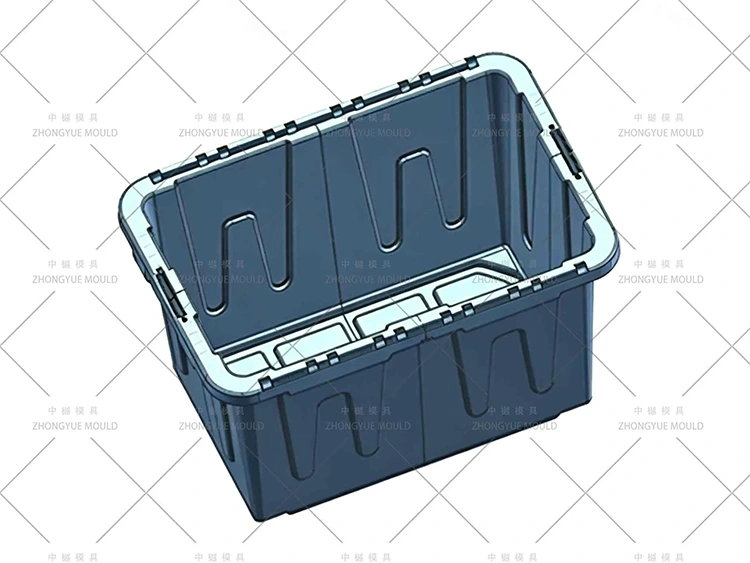

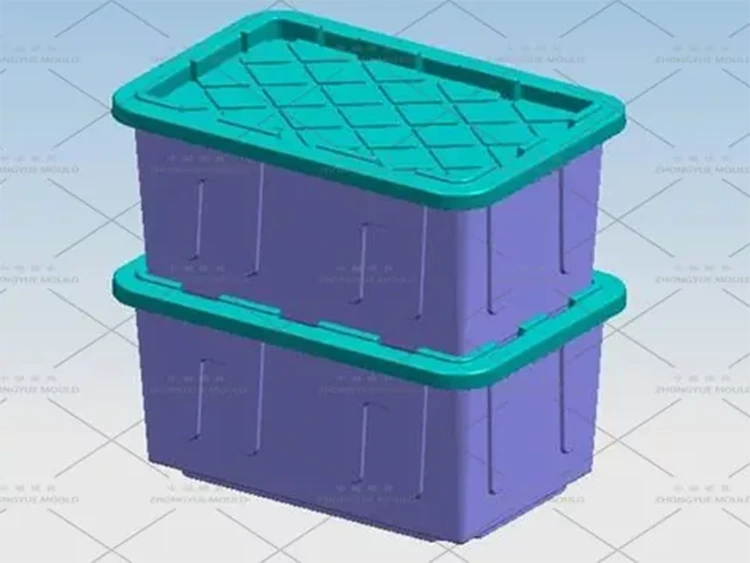

Rakenteellinen DFM- ja muottivirtausanalyysi — Simuloimme täyttöä, pakkaamista, jäähdytystä ja taivutusta varmistaaksemme, että paksuseinäinen laatikko pysyy suorassa kuormituksen alaisena ja pinoutuu täydellisesti. Rivan paksuus on optimoitu 60–70 %:iin seinämän paksuudesta, jotta estetään uppoamisjäljet ​​näkyvälle pinnalle.

Antistaattiset (ESD) -vaihtoehdot — Suunnittelemme elektroniikka-/autokäyttöön muotit hiilikuormitettuun PP:hen (ESD-turvallinen) varmistaen, ettei materiaalivirta aiheuta palamisjälkiä (vaatii erinomaisen tuuletuksen).

Heavy Duty Storage Box -muottien sovellukset

Teollisuus	Sovellus- ja muottivaatimukset
Autologistiikka	Kääntölaatikot metalli-/muoviosille; ESD-turvallinen materiaali; vahvistetut kulmat; tarkat mitat AGV-yhteensopivuutta varten
Kemialliset ja raaka-aineet	Hapon/alkalin kestävä PP; paksut seinät; suljetut kannet; usein integroitu dollyyn/jalkaan
Varastointi ja jakelu	Kiinnitetyt kansisäiliöt (ALC); korkea pinoamiskuorma; haarukka taskut; merkkialueet

Valmistus- ja validointiprosessimme

Rakenteellinen DFM & Moldflow Analysis— Tarkista seinän paksuus (2,5–4,5 mm), rivan asettelu, haarukkataskujen liukuliike ja portti. Suorita Moldflow ennustaaksesi jäähtymisaikaa (kriittinen paksuille seinille) ja vääntymistä.

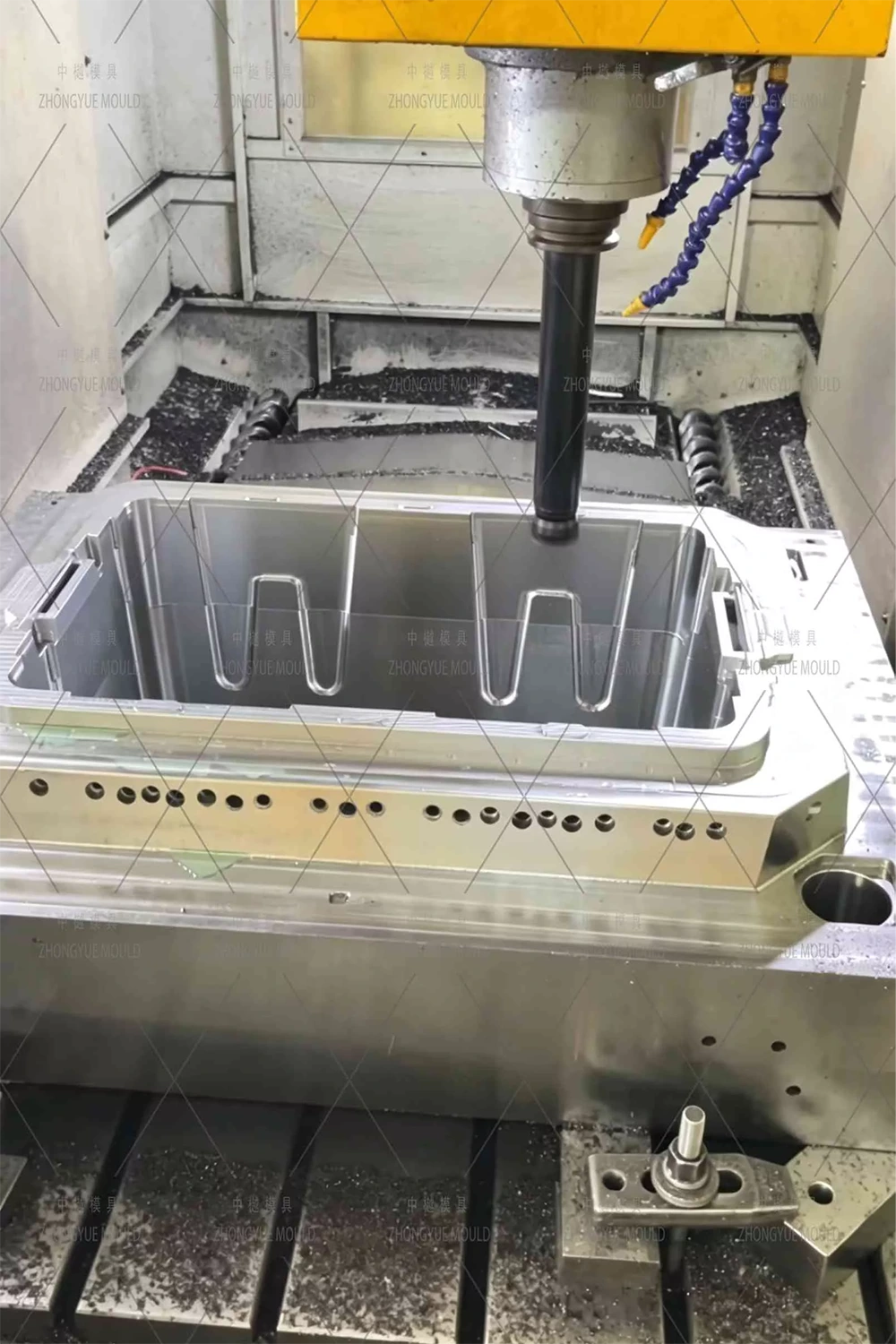

Karkaistujen terästen työstö— Karkea CNC, syväreikäporaus jäähdytystä varten, H13 liukukarkaisu (nitraus), leikkauspintojen tarkkuushionta.

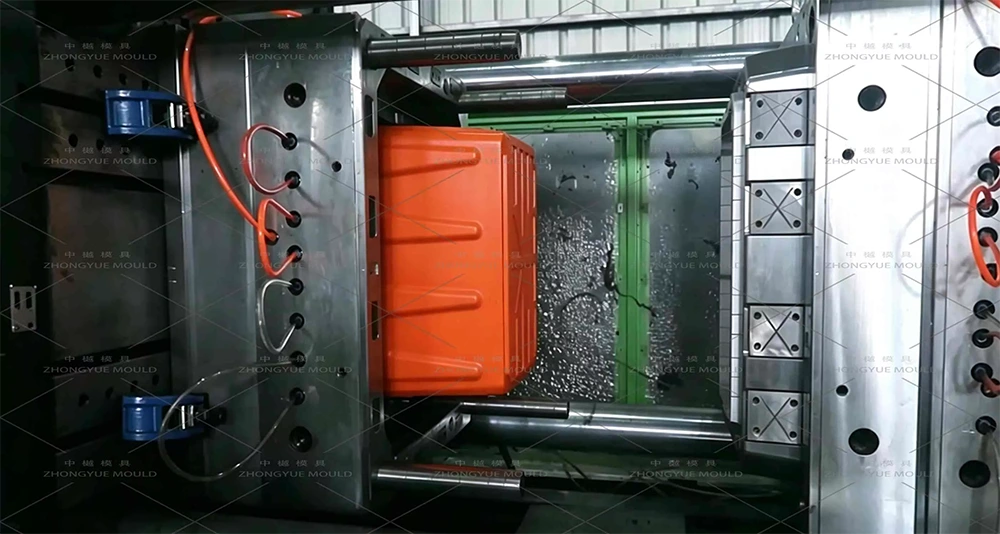

Kokoaminen ja korkeapainetestaus— Asenna H13 liukumäet, asenna BeCu-sisäosat, kokoa. Suorita T1-koe todellisella PP+GF-materiaalilla (ei korvike). Valintaruutu nielu-, vääntymistestiä ja pinoamista varten (kuormitussimulaatio).

Laadunvarmistus— CMM:n kriittisten mittojen tarkastus (haarukkataskun leveys, pinoamisen huulen tasaisuus). Tarjoa kokeiluvideo ja näyteosat.

Toimitus ja tuki— Kestävä pakkaus, käyttöohje, varaosasarja (H13-liukujouset, ejektorin tapit, BeCu-sisäosa saatavana vaihto-osaan).

Miksi valita ZHONGYUE MOLD raskaaseen käyttöön?

Teollisuuden muottien asiantuntemus— Rakennamme muotteja autojen osiin, ulkotiloihin (240L) ja raskaisiin laatikoihin – ei vain taloustavaroihin.

Karkaistu teräs ja kulutuskestävyys— Määritämme H13-nitridoidun teräksen erittäin kuluville alueille vakiona, emme päivityksenä.

Edistyksellinen jäähdytyssuunnittelu— BeCu-sisäkkeet paksuihin ulokkeisiin minimoimaan sykliajan paksuseinäisissä osissa.

Tiukat laadunvalvonta- ja reaalimateriaalikokeet— Testaamme määrittämäsi PP+GF-materiaalilla varmistaaksemme, että muotti toimii todellisissa tuotantoolosuhteissa.

Maailmanlaajuinen vientikokemus— Muotit toimitetaan eurooppalaisille logistiikkajohtajille ja Pohjois-Amerikan autoteollisuuden tason 1 toimittajille.

Usein kysytyt kysymykset – Heavy Duty Storage Box -muotti

K: Voitko käyttää P20-terästä raskaaseen laatikkomuottiin?

V: Suosittelemme vahvasti välttämään P20:aa raskaille teollisuusastioille, erityisesti lasikuitumateriaalille. P20 (HRC 28–33) kuluu nopeasti ytimissä ja dioissa. H13 (HRC 48–52 nitridoitu) on pakollinen pitkäikäisyyden vuoksi.

K: Kuinka pitkä sykliaika on 100 litran raskaalle laatikolle?

V: Paksujen seinien (3–4 mm) vuoksi jäähtymisaika hallitsee. Odota 45–70 sekuntia seinämän paksuudesta ja jäähdytystehosta (BeCu:n käyttö) riippuen. Optimoimme tämän Moldflow:ssa.

K: Teetkö myös nuken/pohjan ja kannen?

V: Kyllä. Mainitsemme yleensä säiliön rungon (1 × 1), kiinnitetyn kannen (2 × 2 tai 4 × 1 ontelo) ja Dolly/Base (1 × 1) erillisinä muotteina optimoidaksemme jäähdytyksen ja kiertoajat itsenäisesti.

K: Entä antistaattiset (ESD) vaatimukset?

V: Suunnittelemme muotteja hiilitäytteiselle PP:lle (ESD-materiaali). Tämä vaatii erinomaisen tuuletuksen (huokoiset teräsosat, syvät tuuletusaukot) hiilipitoisuuden aiheuttamien palamisjälkien estämiseksi.

K: Mitä tietoja tarvitset tarjousta varten?

V: Säiliön 2D/3D-tiedostot (STP/IGS), materiaalitiedot (PP+GF% tai Copo PP), vaadittu muotin käyttöikä (laukaukset) ja ruiskutuskoneen tekniset tiedot (kiinnitystangon väli, levyn koko).

Pyydä tarjous raskaaseen säilytyslaatikkomuottiin

Lähetä raskaaseen säilytyslaatikkosi 2D/3D-piirustukset ja materiaalitiedot. ZHONGYUE MOLD tarjoaa ilmaisen Structural DFM -katsauksen + Moldflow-jäähdytysanalyysin + muodollisen tarjouksen 24–48 työtunnin sisällä.

Ota yhteyttä nyt aloittaaksesi Industrial Grade Storage Bin / Turnover Box -ruiskumuottiprojektisi!
