Muovinen sisäkkäinen lavamuotti

Muovinen sisäkkäislavamuotti – Ruiskumuotti tilaa säästäville sisäkkäisille muovilavoille

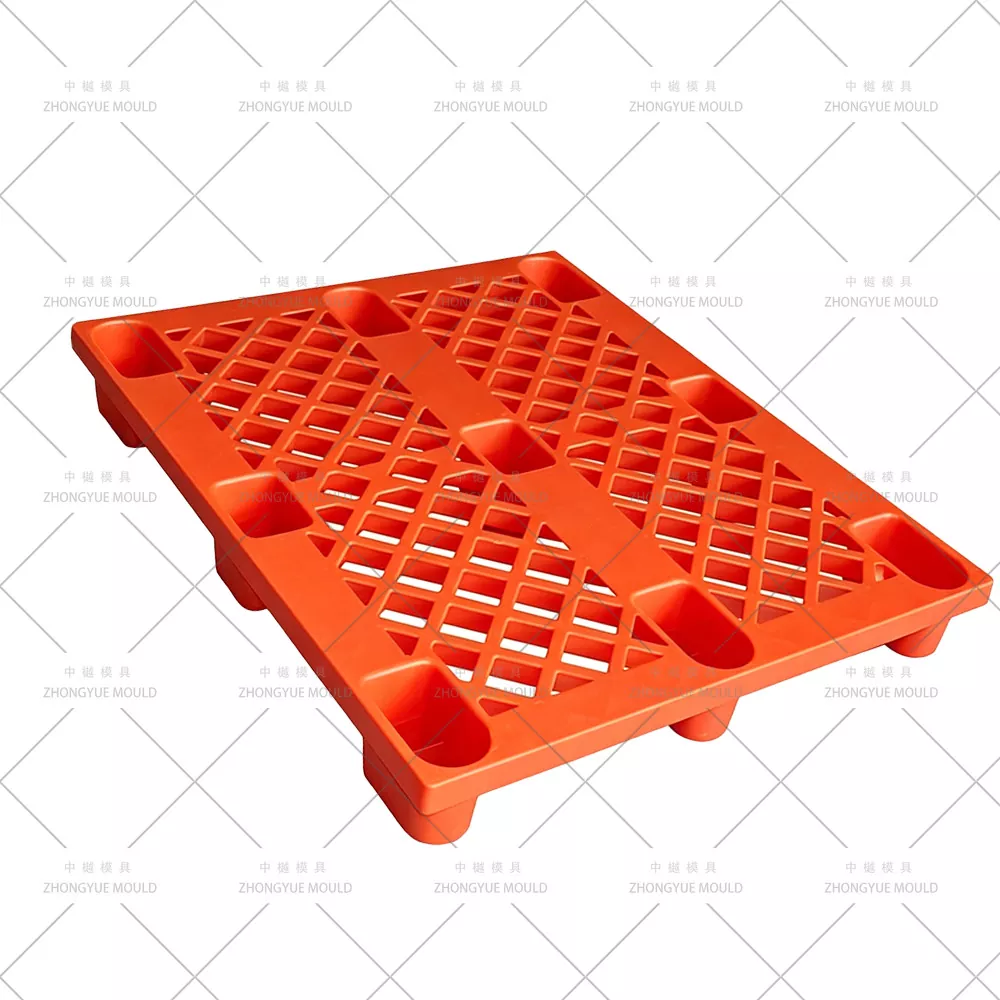

Muovilavat ovat nykyaikainen vaihtoehto puulle – hygieenisiä, sirpaleettomia, ISPM-15-vapaita, ja ne on rakennettu pitkäaikaiseen kiertoon varastoinnissa, elintarvikejalostuksessa ja vientilogistiikassa. Niistä Nestable Plastic Pallet (9 jalkaa / avoimen kannen sisäkkäinen lava) on erityisen suosittu, koska tyhjät lavat voidaan upottaa toisiinsa, mikä vähentää paluurahdin määrää 30–50%.

Muovinen Nestable Pallet Mold on tarkkuusruiskutustyökalu, joka muotoilee sulaa HDPE:tä tai PP:tä näiksi kevyiksi, vahvistetuiksi kuormalavoiksi. Suunnittelemme ja rakennamme ZHONGYUE MOLDissa (Taizhou Huangyan, Kiina) räätälöityjä sisäkkäisiä kuormalavojen ruiskumuotteja maailmanlaajuisille asiakkaille – yhdistämme Muottivirtausanalyysin, karkaistun teräksen sisäosat ja tehokkaan jäähdytyksen tuottaakseen miljoonan otoksen kestävyyden ja lyhyet kiertoajat.

Muovisen kuormalavan muotin tekniset tiedot:

Tee seuraavasta muovilavamuottiprojektistasi kirkkaampi!

Pestävä vs pinottava lavojen muotti – mitä eroa on?

ZHONGYUE toimittaa muotteja kaikkiin edellä mainittuihin tyyppeihin, ja sisäkkäinen (9-jalkainen / 3-runner-nestable grid) on yksi viedyimmistä luokistamme.

Kuinka ZHONGYUE rakentaa tehokkaan sisäkkäisen lavamuotin

① Oikea teräsvalinta pitkän käyttöiän takaamiseksi

Sisäkkäiset lavamuotit ovat suuria (usein 1100 × 1100 mm tai 1200 × 800 mm), joissa on monimutkaiset rivat. Suosittelemme:

Muotin pohja: Esikarkaistu P20 (HRC 28–33) tai paranneltu 50/60# teräs, jossa vahvikerivat taipumisen estämiseksi.

Ontelo/ydinsisäkkeet: 718H (1,2738, HRC 33–38) vakioajoille; H13 (1.2344, karkaistu ja karkaistu HRC 44–48) suuren volyymin tai kierrätysmateriaalien tuotantoon.

Kuluvat osat: Nitratut liukukappaleet, kulmanostimet ja ejektoriholkit pidentävät käyttöikää (500 000–1 000 000+ laukausta).

② Optimoitu jäähdytysjärjestelmä

Lavamuoteissa on paksut rivat, jotka säilyttävät lämmön. Suunnittelemme:

Ohjauslevyt, kuplat ja syväporatut kanavat sekä ontelossa että ytimessä.

BeCu (Beryllium Copper) asettuu kuumille alueille (keskinapa, jalkapohja) nopeuttamaan jäähtymistä ja lyhentämään syklin kestoa 90–150 sekuntiin lavan painosta riippuen (tyypillisesti 6–15 kg).

③ Täyttö- ja juoksuvaihtoehdot

Hot Runner (suositellaan monipudotukseen): Tasapainotettu jakotukki, jossa on venttiiliportit tai avoimet portit, jotka on jaettu kannen/vanteen poikki suuren ohutseinämäisen alueen täyttämiseksi tasaisesti ja vajoamisen välttämiseksi.

Cold Runner / 3-Plate: Kustannustehokas pienemmillä aloilla; vaatii kanavan/juoksun käsittelyä.

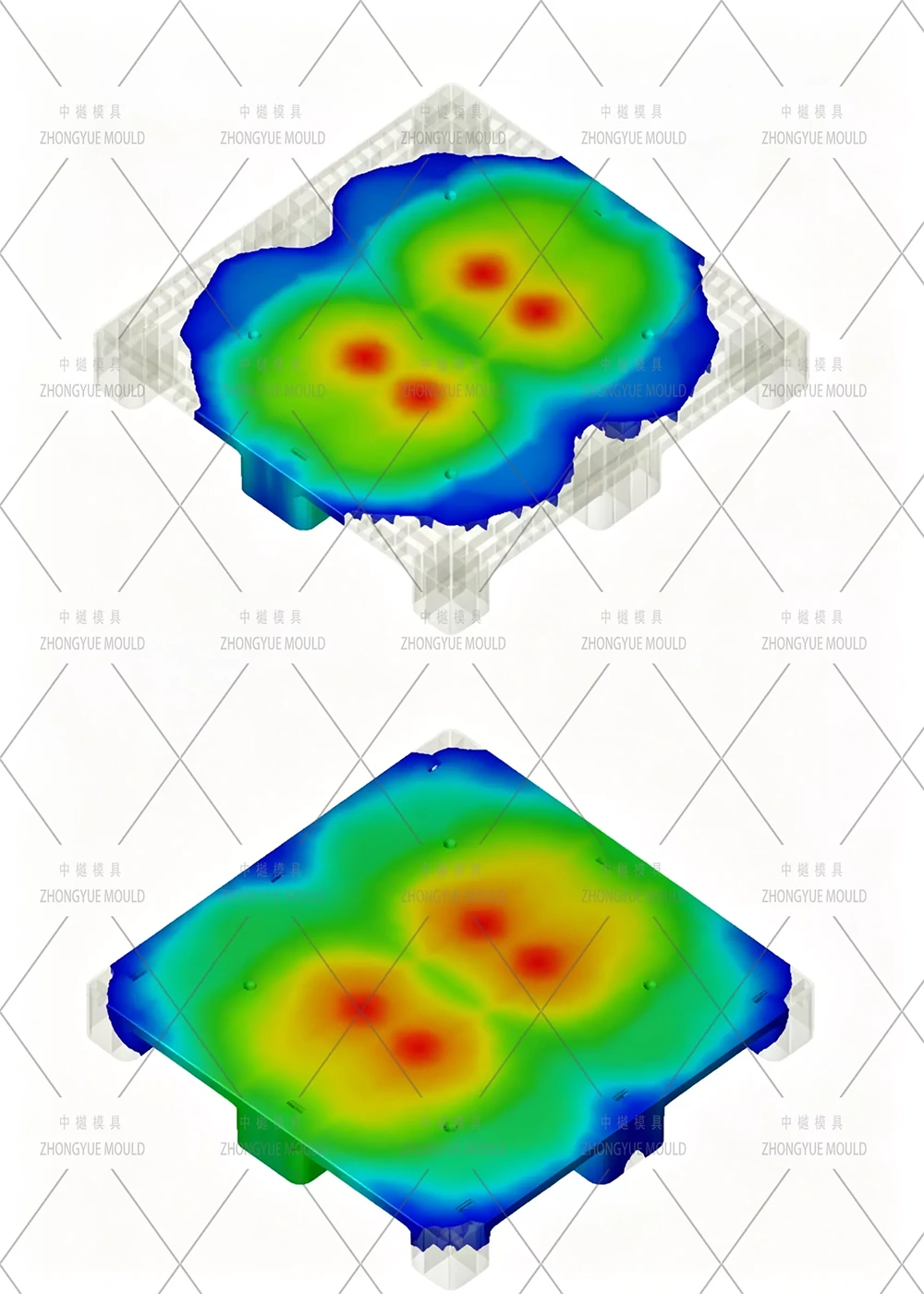

Muottivirtausanalyysi varmistaa tasapainoisen täytön ja minimoidun vääntymisen epäsymmetrisen sisäkkäisen jalan geometrian saavuttamiseksi.

④ Tarkka purku kartioisille jaloille

Sisäkkäisissä kuormalavoissa on kapenevat 9 jalan jalat, joissa on alaleikkaukset. Muoteissamme käytetään:

Hydraulisylinterit + kulmanostimet tai nokkakäyttöiset luistit jalkojen sivuseiniin.

Irrotuslevy/poistolevy, jossa on ohjatut pilarit, jotka ovat riittävän pitkät tukemaan täydellistä poistoiskua – kriittinen suurikokoisille kuormalavoille.

⑤ Pinnan ja brändin mukauttaminen

Onkalo voi olla kivikuvioinen, liukumista estävä kuviointi tai peilikiillotettu pyynnöstä.

Kohokuvioitu yrityksen logo, RFID-tunnistetasku, muottisuunnitteluun integroidut päivämäärä-/eräkoodit.

Lyhyt homeen hoito ennen tuotantoa (alkuperäisestä sisällöstäsi)

Puhdista muotin pinnat ruosteenestoöljystä ja tarkista jäännösten/roskien varalta.

Varmista, että jäähdytyskanavat ovat vapaat; varmista, ettei tukosta.

Tarkasta ohjaustapit, luistit ja ejektorin tapit voitelun ja kulumisen varalta.

Kiristä kiristysruuvit; suorita kuivasykli ja matalapainekoe ennen täyttä tuotantoa.

Miksi ZHONGYUE MOULD?

Yli 15 vuotta pakkaus- ja logistiikkamuottien valmistuksessa ZHONGYUE on toimittanut sisäkkäisiä lavamuotteja, juomalaatikoita, vihanneslaatikoita ja myyntilaatikoita Eurooppaan, Pohjois-Amerikkaan, Kaakkois-Aasiaan ja Lähi-itään.

Täydellinen DFM + muottivirtausanalyysi ennen teräksen leikkaamista

Läpinäkyvät tuotantopäivitykset ja T0-kokeiluvideo/näyteraportti

Täydellinen varaosasarja ja myynnin jälkeinen tekninen tuki

Kilpailukykyinen hinnoittelu kansainvälisen laadukkaan teräksen ja koneistuksen avulla

Aloita Nestable-lavamuottiprojektisi

Tarvitsetpa tavallisen 1 200 × 800 mm:n 9-jalan sisäkkäisen lavamuotin tai täysin räätälöidyn suunnittelun erityisellä ripakuviolla ja -brändillä – insinööritiimimme on valmis auttamaan.
