Nykyaikaisessa logistiikassa ja varastoinnissa muoviset kuormalavat ovat suurelta osin korvanneet puiset lavat – ne ovat ISPM-15-vapaita, ne eivät ole sirpaleita, helppo desinfioida ja niiden mitat ovat tasaiset. Niistä yksipuolinen muovilava on yleisimmin käytetty tyyppi: siinä on vahvistettu ylätaso (ritilä tai kiinteä) liukastumista estävällä rakenteella ja alasivu, joka koostuu 9 jalkasta tai 3 pitkittäiskannattimesta trukkien/haarukan sisäänpääsyä varten kahdesta tai neljästä suunnasta. Alatasan lautaa ei ole.
Muovinen yksipuolinen kuormalavamuotti on suurikokoinen ruiskumuotti, joka muotoilee sulaa HDPE:tä tai PP:tä näiksi kustannustehokkaiksi, kevyiksi kuormalavoiksi. Suunnittelemme ja valmistamme ZHONGYUE MOLDissa (Huangyan, Taizhou, Kiina) räätälöityjä yksipuolisia kuormalavojen muotteja vakiokokoisille Euro (1200 × 800 mm), ISO (1200 × 1000 mm) ja mittatilauskokoisille - niissä on Moldflow-validoitu portti, Beryllium Copper (BeCu)- ja demoldingsion-tarkkuus9-jäähdytysjärjestelmät.
|
Lavojen koot |
Lavojen materiaalit |
Lavatyypit |
Kuormituskapasiteetti |
||
|
400 x 300 mm |
Korkeatiheyspolyeteeni (HDPE |

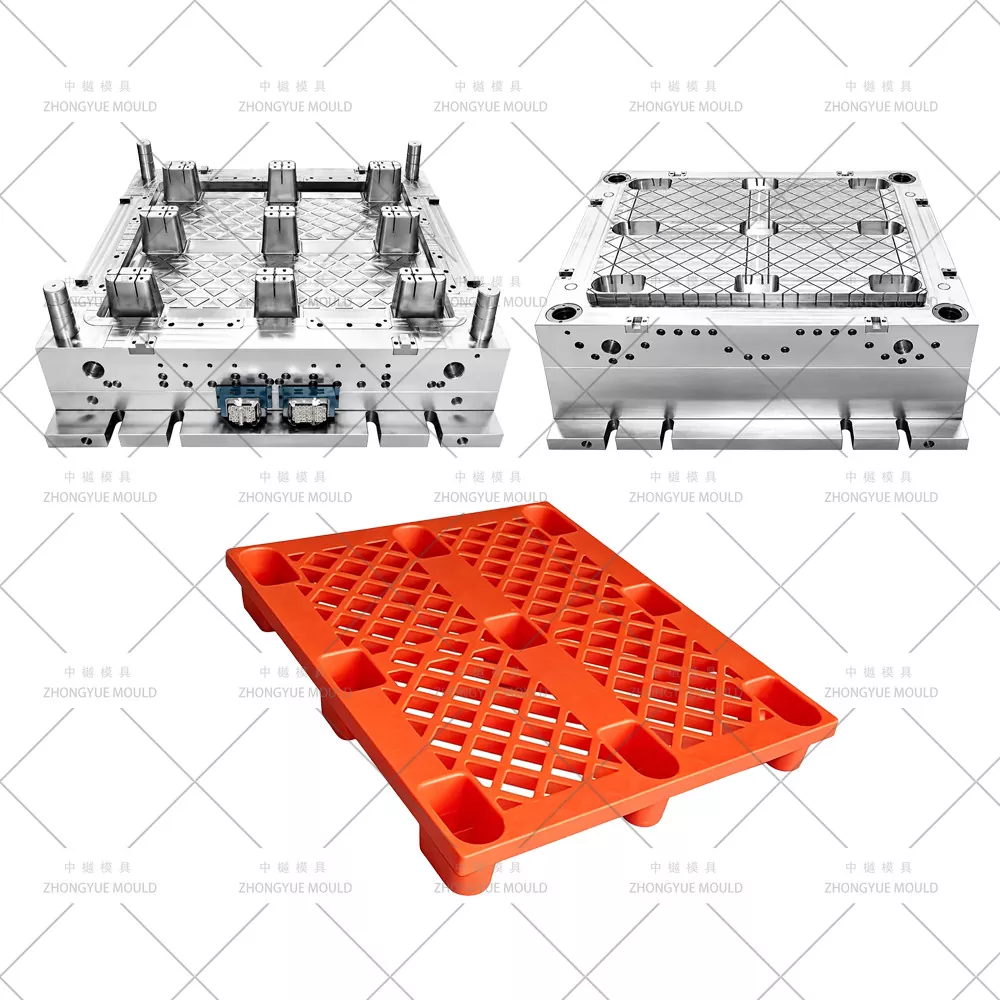

Sisäänsijoitettava lava |
Kevyt: jopa 500 kg |
||
|
Muotin nimi |
Muovinen yksipuolinen kuormalavan muotti |
||||
|
Muotin materiaali |
P20,2738,718H,NAK80,2316,S136,H13 jne |
||||
|
Muottipohja |
Itse tehty, LKM, DME, ASSAB |
||||
|
Onkalo |
Yksi/moni |
||||
|
Juoksija |
Kylmä juoksija ja kuuma juoksija |
||||
|
Hot Runner -merkki |
Mestari, HUSKY, YUDO jne. |
||||
|
Degsin ohjelmisto |
UG: Aoto CAD ja niin edelleen |
||||
|
Muotin elämä |
50-100 miljoonaa laukausta / 5-6 vuotta, jopa 10 vuodessa hyvässä kunnossa |
||||
|
T1 aika |
45-60 päivää |
||||
|
Muovi Materiaali |
PP ABS |
||||
|
Portin tyyppi |
Tarkka portti, reunaportti, alaportti, filmiportti, venttiiliportti, avoin portti jne. |
||||
|
Muotin pintakäsittely |
EDM, rakenne, kiiltävä kiillotus |
||||
|
Laatujärjestelmä |
ISO9001 |
||||
|
HS koodi |
8480719090 |
||||
|
Alkuperä |
Huangyan Zhejiang Kiina |
||||
|
Paketti |
Puinen kotelo |
|
|||
|
Muotin materiaali |
Kovuus |
Muotin elämä |
|||
|
P20 |
HRC 28-33 |
>300 000 laukausta |
|||
|
718 |
HRC 33-36 |
>500 000 laukausta |
|||
|
H13 |
HRC >43 |
>800 000 laukausta |
|||
|
2344 |
HRC >48 |
>800 000 laukausta |
|||
|
S136 |
HRC 48-52 |
>1 000 000 laukausta |
|||
Tee seuraavasta muovilavamuottiprojektistasi kirkkaampi!
|
Tyyppi |
Rakenne |
Haarukka sisäänkäynti |
Paras |
Rajoitus |
|
Yksipuolinen kuormalavan muotti |
Yläkansi + 9 jalkaa / 3 juoksijaa; ei pohjatasoa |
4-tie (9-osainen) tai 2-tie (juoksija) |
Yksisuuntainen vienti, kevyet ja keskisuuret kuormat, kustannusherkät sovellukset |
Ei telineeseen, ellei sitä ole erityisesti vahvistettu |
|

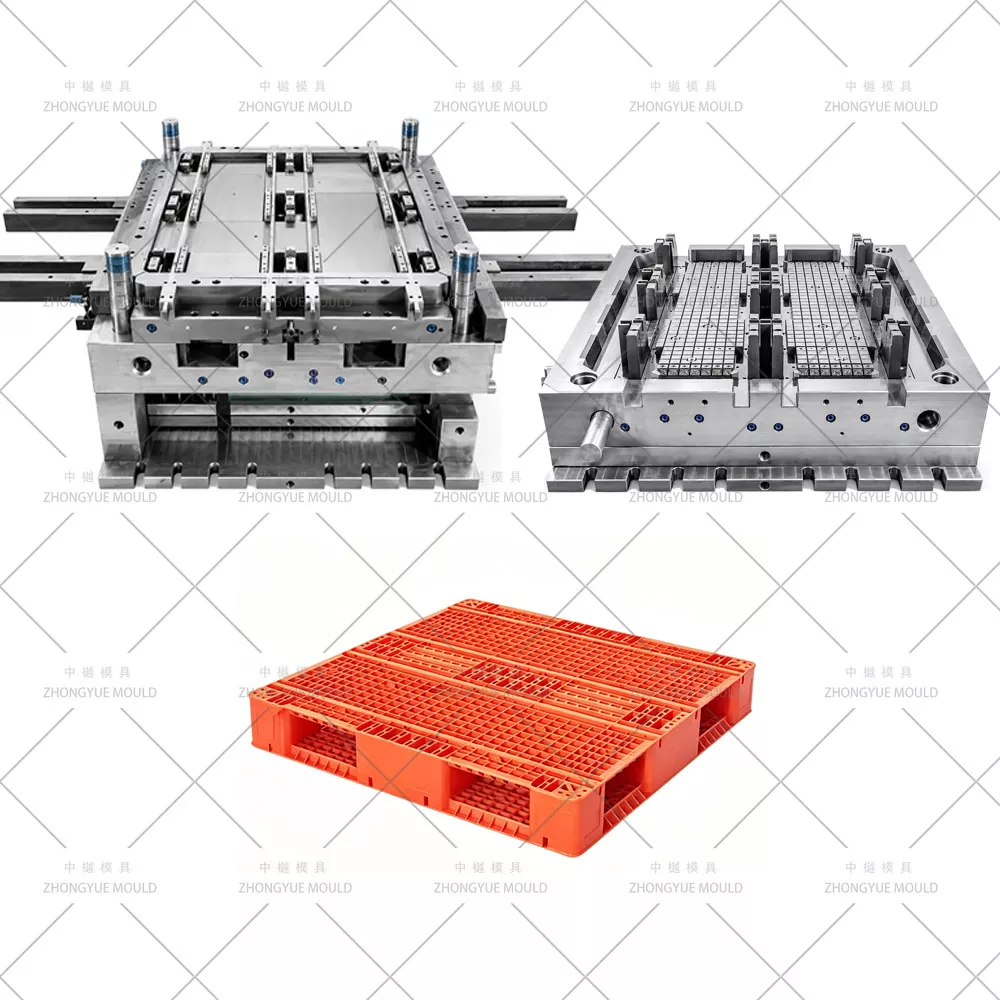

Kaksipuolinen kuormalavan muotti |
Ylä + alakansi; tasainen tai ristikko |
4-suuntainen |
Raskaat telineet, uudelleenkäytettävät silmukat |
Korkeammat muotti- ja materiaalikustannukset |
|

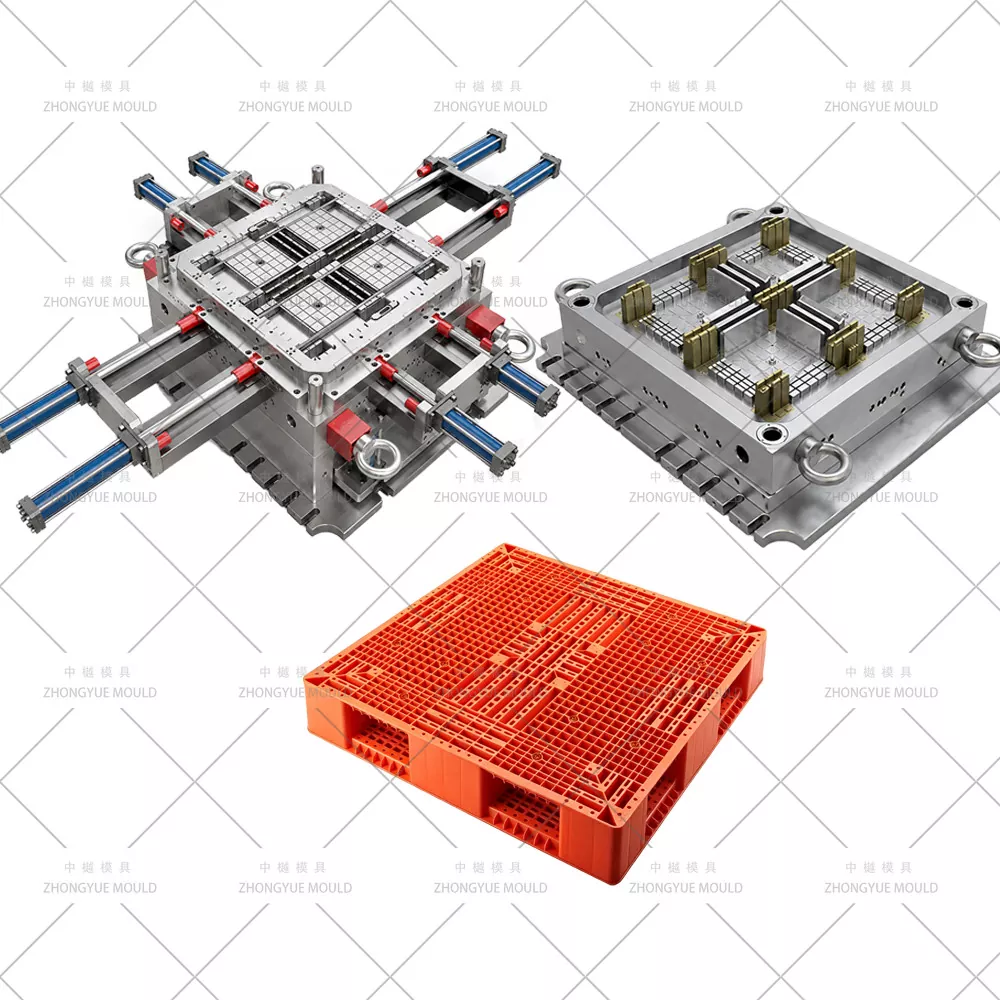

Näytettävä yksipuolinen kasvo (vahvistettu) |
Erikoispaksut rivat + teräsvahvikeurat |
4-suuntainen |
Selektiiviset hyllyt (metallitangoilla) |
Vaatii muovauksen tai paksummat seinät |
ZHONGYUE toimittaa muotteja kaikentyyppisiin - Single Face on edelleen suurin lavamuottien vientiluokkamme.

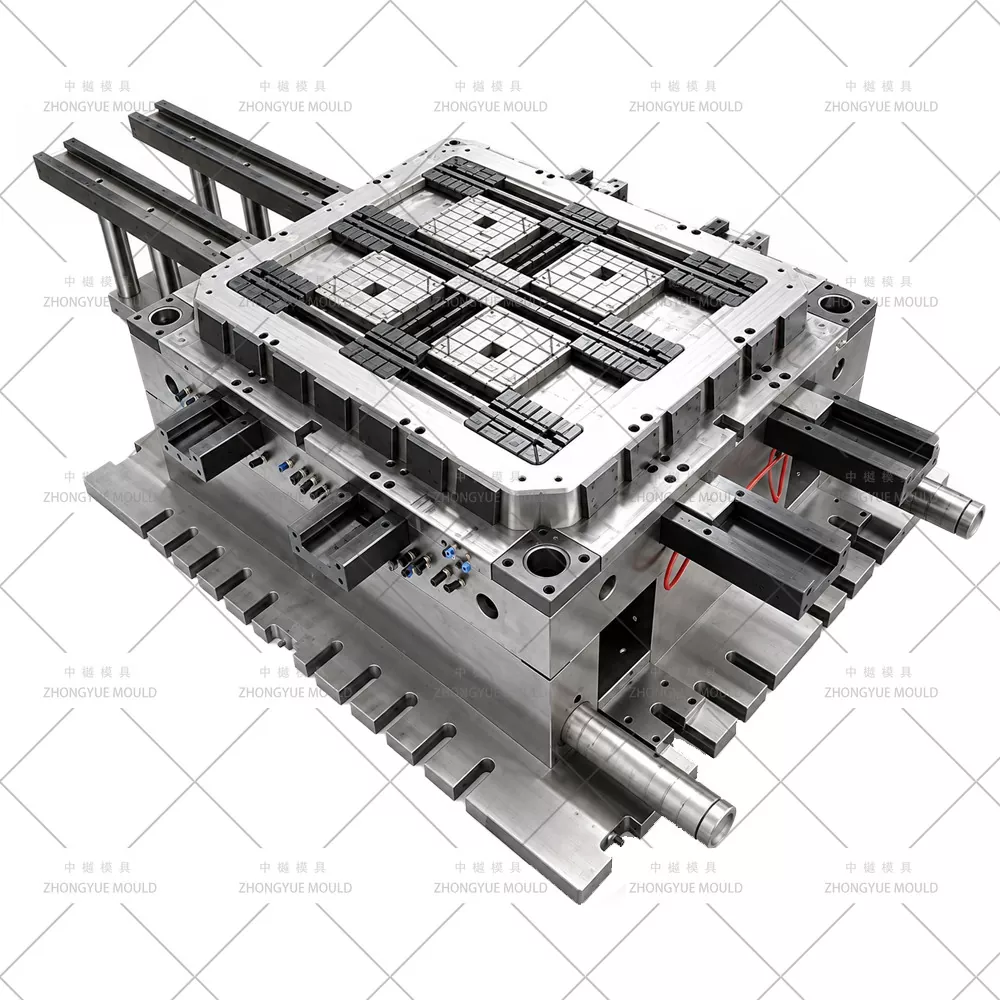

Yksipuoliset lavamuotit ovat massiivisia (muotin paino 8–15 tonnia) ja niihin kohdistuu suuria puristusvoimia (1600T–2800T koneet).

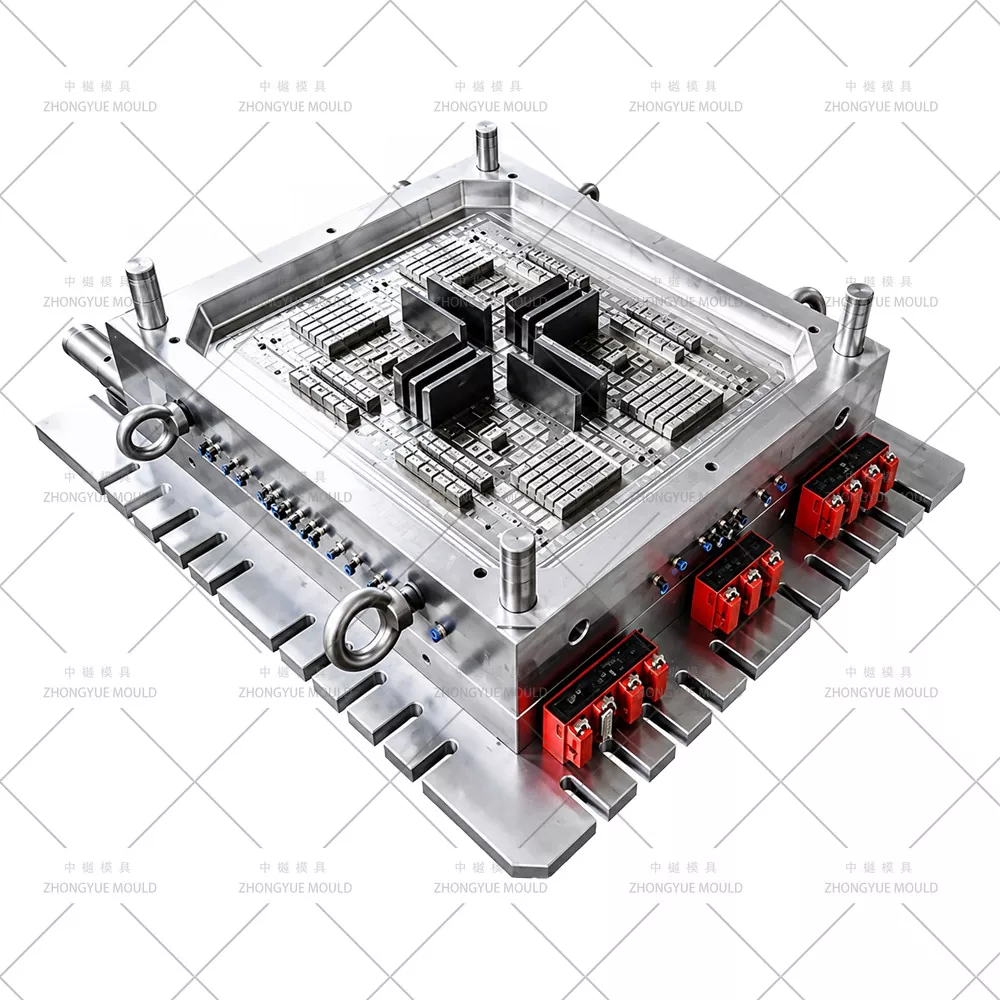

Muottipohja: Vahvistettu S50C / P20 esikarkaistu pohja (paksutetut tukipilarit estämään ontelon taipumista pakkauspaineen alaisena).
Ontelo/ydinsisäkkeet: 718H (1,2738, HRC 33–38) standardi; H13 (1.2344, HRC 44–48) suurille/kierrätetyille HDPE-ajoille.
Kuluvat osat: Liukukappaleet, kulmatapit ja ejektorin holkit on nitrattu tai varustettu kulutuslevyillä.
Suuret yksipuoliset kuormalavat (kansi Ø 1100–1200mm) vaativat 8-16 pudotusventtiilillä varustetut tai avoimet kuumakanavajärjestelmät (YUDO/Anole/Synventive-yhteensopiva):
Täytä ohuet kannen kylkiluut ja paksut jalkaalueet samanaikaisesti
Vältä hitsauslinjoja ylätasolla, missä kuormat laskeutuvat alas
Poista kylmäsrue → lyhyempi jakso
Budjettiherkille startup-yrityksille tarjoamme myös 3-levyisiä kylmäkanavia, joissa on peräkkäiset tappipisteportit.

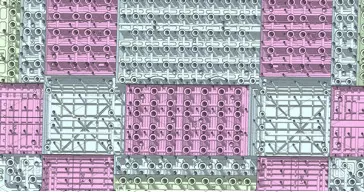

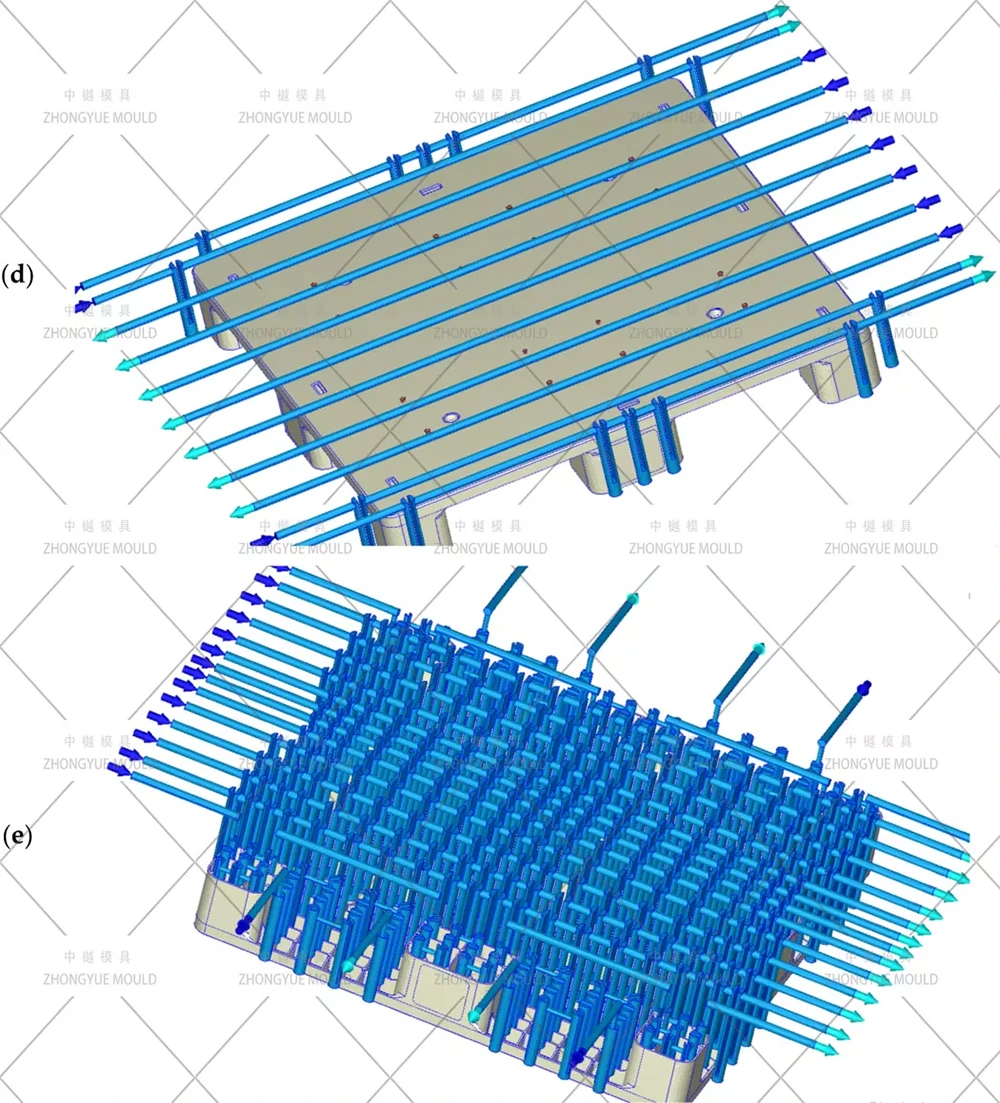

Lavojen muoteissa on paksut leikkausvyöhykkeet jalkojen ja kannen välisissä risteyksissä – suuria lämpöloukkuja. Jäähdytysstrategiamme:
Syväporatut ohjauslevyt ja kuplat jokaisessa 9 jalassa
Mould-Max / BeCu-sisäosat kannen risteyskohdissa ja keskinapissa
Rinnakkaiset vesipiirit yksittäisillä virtaussäätimillä → tyypillinen sykliaika 70–120 sekuntia (lavapaino 6–15 kg)
Suippenevat jalat/juoksut ovat alaleikkauksia, jotka edellyttävät positiivisia toimia:
Hydraulisylinterit + kulmanostimet tai nokkakäyttöiset luistit jalkojen sivuseiniin
Ejektorilohko / irrotuslevy pitkällä ohjauspilarilla, jotka tukevat koko iskua
Valinnainen varhainen poistomekanismi (muotti avautuu 5–10 mm → irrotus alkaa) koneen työkierron lyhentämiseksi
Yläkansi kuvioitu timantilla / täplillä liukastumista estävällä kuviolla; alajalat voivat olla sileitä tai kevyesti kuvioituja.
Kohokuvioitu yrityksen logo, RFID-tasku, päivämääräkoodin syvennys, viivakoodialue – kaikki integroitu taideteoksen mukaan.
Todistettu ennätys – satoja 9 jalan ja runner-tyyppisiä yksipuolisia lavamuotteja toimitettu Eurooppaan, SEA:lle, Lähi-itään ja Etelä-Amerikkaan.

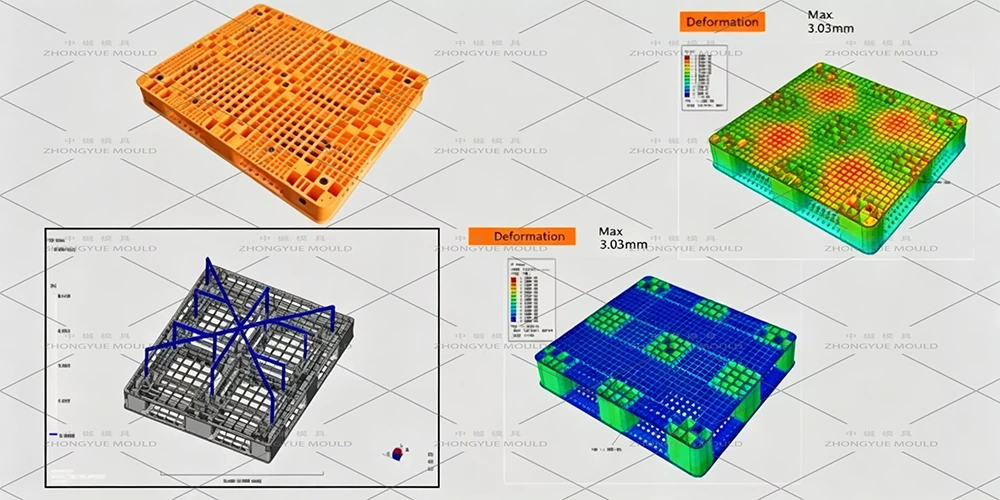

Muottivirtausanalyysi etukäteen – Vahvistamme portin sijainnin ja jäähdytyksen ennen teräksen leikkaamista vajoamisen ja liiallisen vääntymisen poistamiseksi.

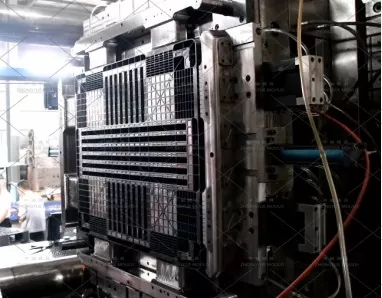

Läpinäkyvä laadunvalvonta – viikoittaiset edistymiskuvat → T0-kokeiluvideo + näytemittaraportti → toimitusta edeltävä lopputarkastus.
Täysi varaosasarja ja tuki – Sisältää ylimääräisiä liukukappaleita, tiivisteitä, lämmitysnauhaa; etävianmääritys saatavilla.
