Muovinen kaksipuolinen kuormalavan muotti – ZHONGYUE MOLDin raskaaseen käyttöön käännettävä lavaruiskumuotti

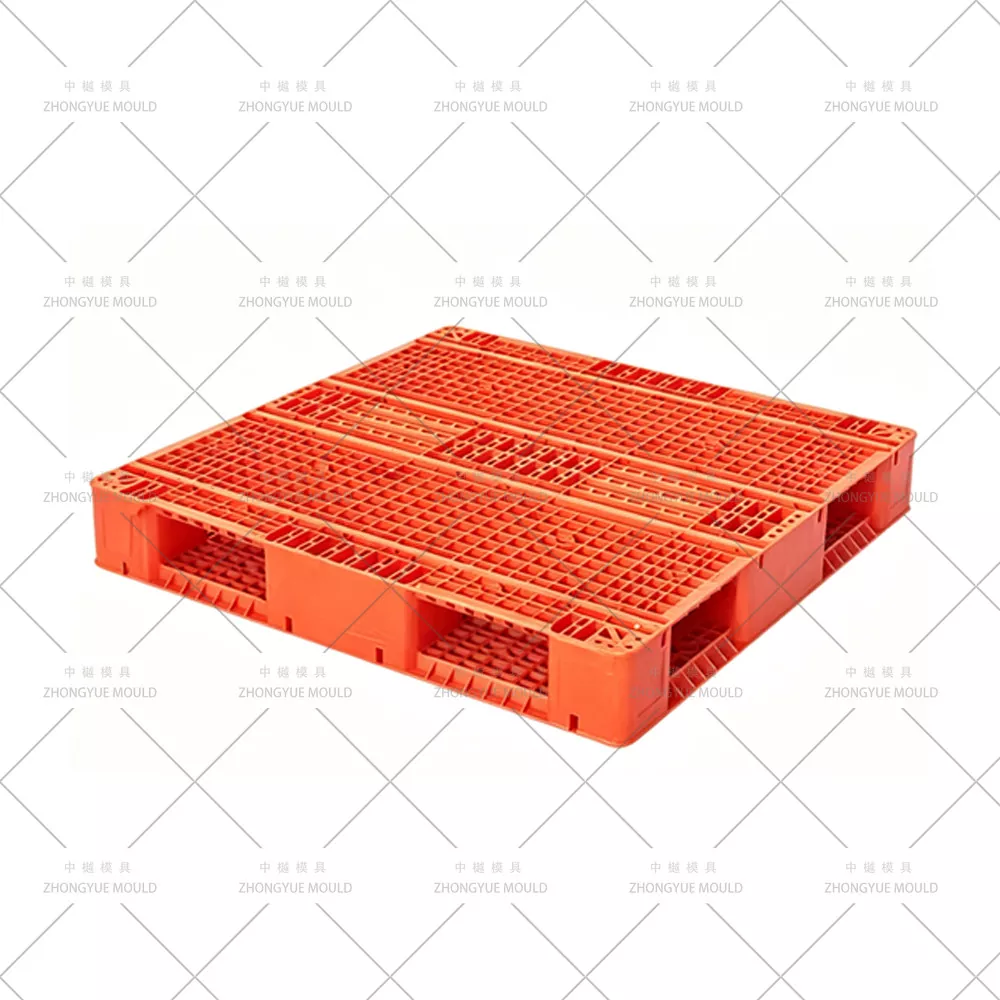

Suurten volyymien logistiikassa, automatisoidussa varastoinnissa ja vientitoimituksissa Double Face Plastic Pallets ovat kultastandardi. Toisin kuin yksipuolisissa kuormalavoissa, kaksipuolisissa lavoissa on sekä yläkansi että alakansi, mikä mahdollistaa käännettävän käytön – käännä se ja käytä jompaakumpaa puolta. Vahvistetuilla rivoilla ja riittävän paksuudella varustetut kaksipuoliset kuormalavat voivat olla hyllytettäviä (jopa 1 500–1 800 kg valikoiduissa telineissä), joten ne sopivat ihanteellisesti elintarvike- ja juoma-, lääke-, kemian- ja autoteollisuuden toimitusketjuihin.

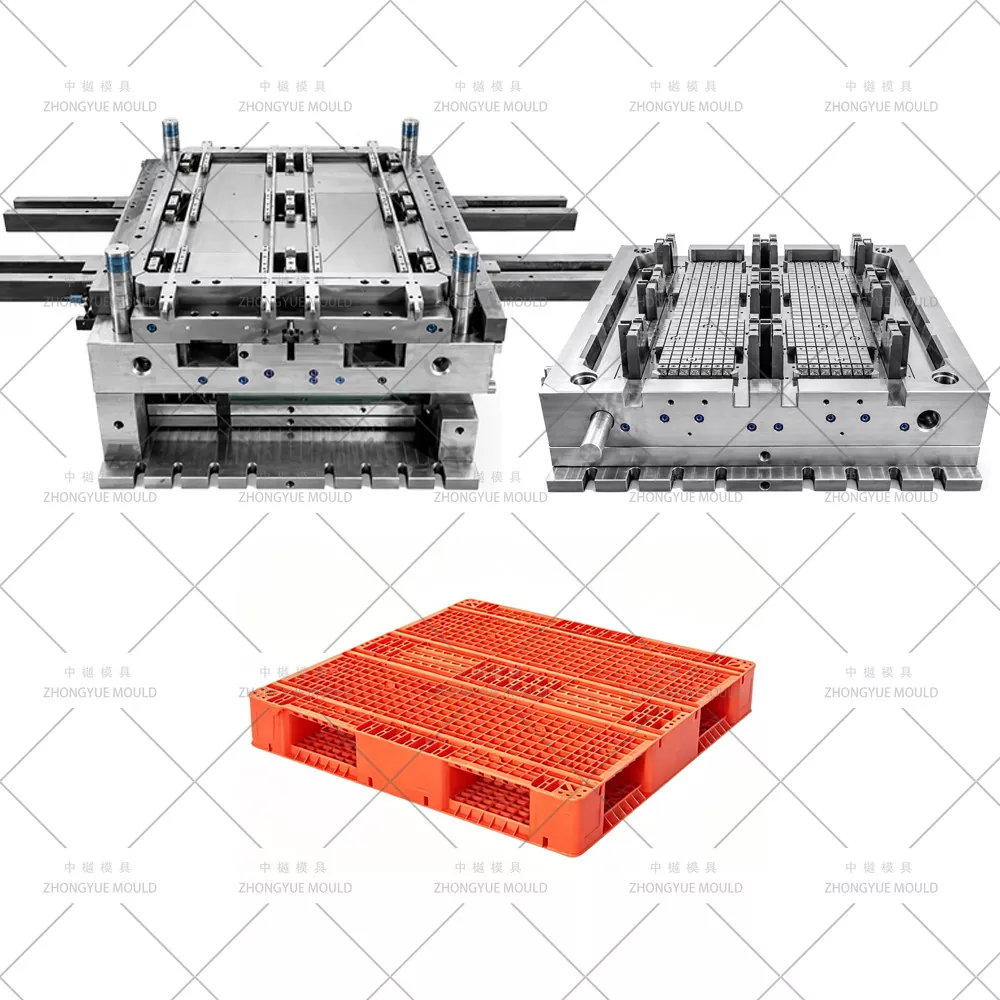

Plastic Double Face Pallet Mold on suurikokoinen, tarkkuusruiskutustyökalu, joka muotoilee sulaa HDPE/PP:tä näiksi suuren kuormituksen käännettäviksi kuormalavoiksi. ZHONGYUE MOLD:lla (Huangyan, Taizhou, Kiina) meillä on yli 15 vuoden kokemus räätälöityjen kaksipuolisten lavamuottien suunnittelusta ja rakentamisesta standardinmukaisille ISO- (1200 × 1000 mm), Euro- (1200 × 800 mm) ja täysin räätälöityille mitoille - Muottivirtausvalidoidulla täytteellä, beryllium-kuparilla (ja beryllium-kuparilla) jäähdytetyllä venttiilijärjestelmällä.

Muovisen kuormalavan muotin tekniset tiedot:

Tee seuraavasta muovilavamuottiprojektistasi kirkkaampi!

Kaksipuolinen vs. yksipuolinen kuormalavan muotti – tärkeimmät erot

Ominaisuus	Kaksipuolinen kuormalavan muotti	Yksipuolinen kuormalavan muotti
Rakenne	Yläkansi + pohjakansi (ristikko tai kiinteä); 9-lohko / kehä-alusta	Yläkansi + 9 jalkaa / 3 juoksijaa; ei pohjatasoa
Käännettävä	✅ Kyllä – käyttökelpoinen molemmin puolin	❌ Ei
Telineessä	✅ Usein hyllytettävissä vahvistetuilla rivoilla / teräs-inserttivaihtoehdolla	❌ Ei yleensä telineeseen
Kuormituskapasiteetti	Staattinen: jopa 6 000 kg / Dynaaminen: jopa 2 500 kg / Teline: jopa 1 800 kg	Alempi – tyypillisesti vain kuljetusta/varastointia varten
Muotin monimutkaisuus	Korkeampi – kaksikerroksinen ripaverkko, syvemmälle ydin, enemmän jäähdytysvyöhykkeitä	Keskitaso – yksikerroksinen + jalat
Tyypillinen kiertoaika	90–150 s (lavan paino 15–28 kg)	70-120 sek

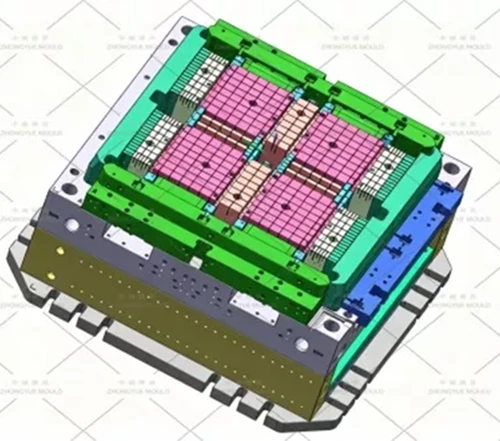

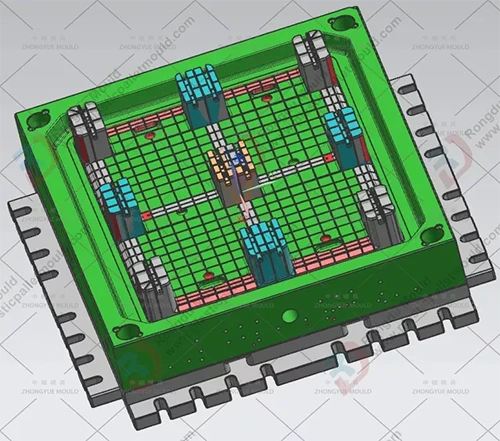

Kuinka ZHONGYUE suunnittelee ensiluokkaisen kaksipuolisen kuormalavan muotin

① Oikea teräsvalinta miljoonan laukauksen kestoon

Kaksipuoliset lavamuotit ovat suurimpia ruiskutustyökaluja (muotin paino 12–20+ tonnia). Määrittelemme:

Muotin pohja: Vahvistettu S50C / P20 esikarkaistu pohja ylimääräisillä tukipylväillä estämään ytimen/ontelon taipuminen pakkauksen paineessa.

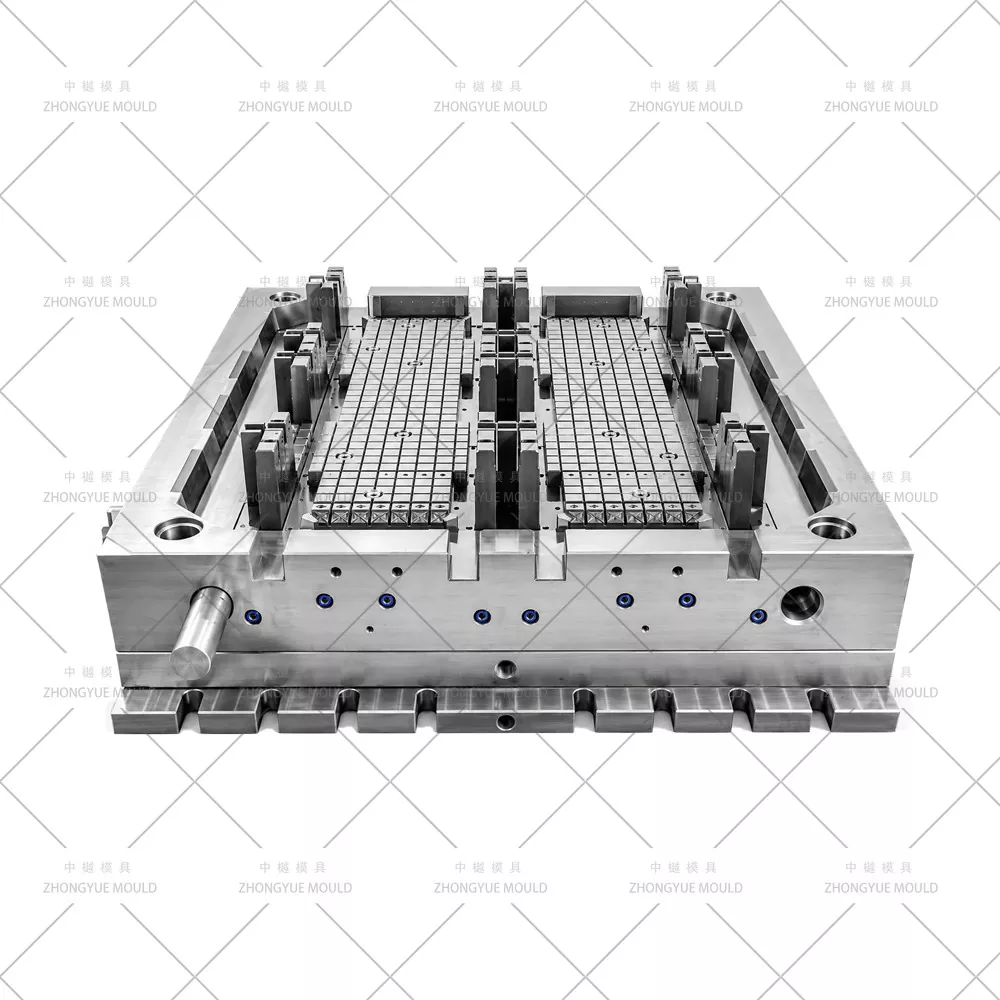

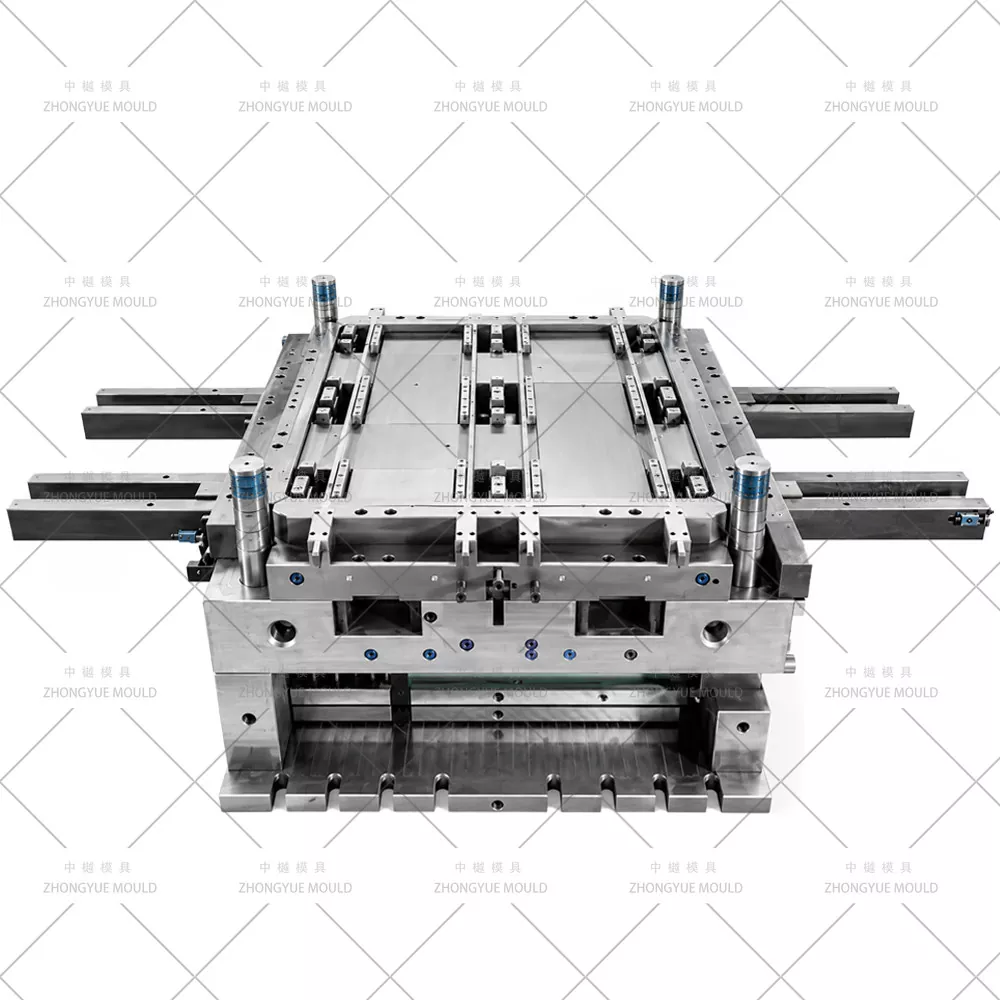

Ontelo/ydinsisäkkeet: 718H (1,2738, HRC 33–38) standardi; H13 (1.2344, karkaistu ja karkaistu HRC 44–48) suuria määriä tai kierrätettyjä HDPE-ajoja varten; valinnainen S136 peilikiillotusalueille.

Lämpökäsittely ja kovuus: Pääytimet/ontelot käsitelty HRC 28–32 (P20) tai HRC 33–38 (718H); kulutusosat, kuten liukukappaleet ja ejektorin holkit, jotka on nitrattu pidentäen 500 000–1 000 000+ laukauksen käyttöikää.

② Tasapainotettu Multi-Point Hot Runner -järjestelmä

Suuret kaksikerroksiset kuormalavat vaativat yli 12–20 tippaa (venttiililuukku tai avoin kuumakanava) jaettuna ylä- ja alakansiin:

Varmistaa paksujen lohkoalueiden ja ohuiden kannen ripojen samanaikaisen täytön

Minimoi hitsauslinjat kantavilla alueilla

Eliminoi kylmäpuristuksen → lyhyempi kierto ja ei hiontahävikkiä

Yhteensopiva YUDO / Synventive / Anole jakotukkien kanssa

(Koelenkeille tarjoamme myös 3-levyisiä kylmäjuoksumalleja.)

③ Edistynyt jäähdytys – BeCu-liittimet ja vyöhykepiirit

Kannen ja lohkon risteyksissä olevat paksut rivat ovat lämpöloukkuja. Jäähdytysstrategiamme:

Syväporatut ohjauslevyt ja kuplat kussakin 9 tukikappaleessa

Berylliumkupari (BeCu / Mold-Max) -terät kannen rivan risteyksissä ja keskinapassa 20–30 % nopeamman lämmönpoiston vuoksi

Erilliset vyöhykevesipiirit virtaussäätimillä → tasainen lämpötila → minimaalinen vääntyminen

Tyypillinen sykliaika: 80-130 sekuntia (riippuu lavan painosta ja paksuudesta)

④ Kaksikerroksinen purkujärjestelmä

Sekä ylä- että alakansilla on alaleikkaukset/rivat:

Hydraulisylinterit + kulmanostimet / nokkaliukukappaleet lohkon sivuseiniin

Irrotuslevy / iso ejektorilohko erikoispitkillä ohjauspylväillä, jotka tukevat täyttä poistoiskua

Valinnainen varhaisen poiston kytkentä (muotti avautuu osittain → irrotus alkaa) ajelemaan sekunteja sykliä kohden

⑤ Liukumaton rakenne ja mukauttaminen

Ylä- ja alakannet kuvioitu timantti/pilvetyllä liukastumista estävällä kuviolla (Ra muokattavissa)

Kohokuvioitu yrityksen logo, RFID-tunnistetasku, päivämäärä/eräkoodiontelo

Valinnainen teräsvahvistusurarakenne hyllytettäville kuormalavoille (metallitankokappaleen muovaus)

Kaksipuolisten kuormalavojen tyypilliset sovellukset

Ruoka ja juoma: FDA-yhteensopiva HDPE, helposti pestävät sileät pinnat, ei sirpaleita → hygieeninen pullotuslinjoille ja meijereille

Pharmaceutical & Cleanroom: irtoamattomat, sileät kannet; valinnainen antistaattinen koostumus

Autoteollisuus ja raskas teollisuus: Suuri staattinen/dynaaminen kuormitus moottorilohkoille, valukappaleille ja komponenteille

Kylmäketju ja vienti: ISPM-15 vapautettu; toimii -40 °C - +80 °C; käännettävät kannet pidentävät käyttöikää

Automatisoitu varasto (AS/RS): 4-suuntainen haarukkatrukin/lavatukin sisäänpääsy; mittastabiili kuljetinjärjestelmille

Miksi ZHONGYUE MOLD kaksipuoleiseen kuormalavamuottiin?

Todistettu suurikokoinen kokemus – satoja lavamuotteja (yksi-/kaksipuoleisia, sisäkkäisiä, telineitä) viety Eurooppaan, Amerikkaan, SEA & ME.

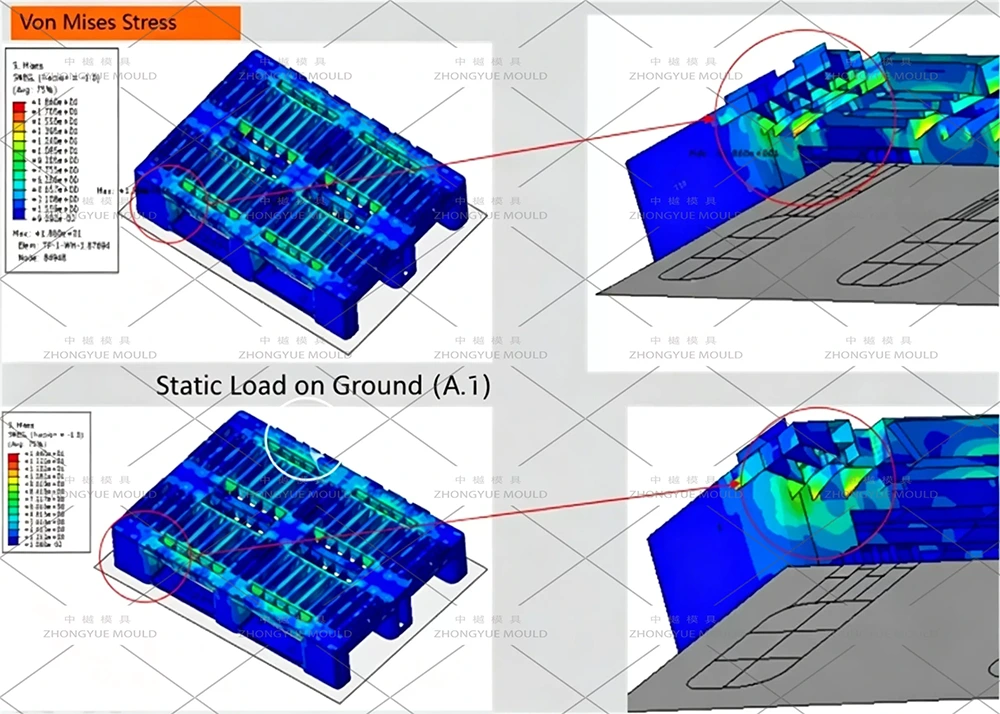

Muottivirtaus ja DFM ennen teräksen leikkaamista – Simuloimme täyttökuviota, jäähdytyksen tasaisuutta ja vääntymistä poistaaksemme uppoamisjäljet ​​rivan risteyksissä.

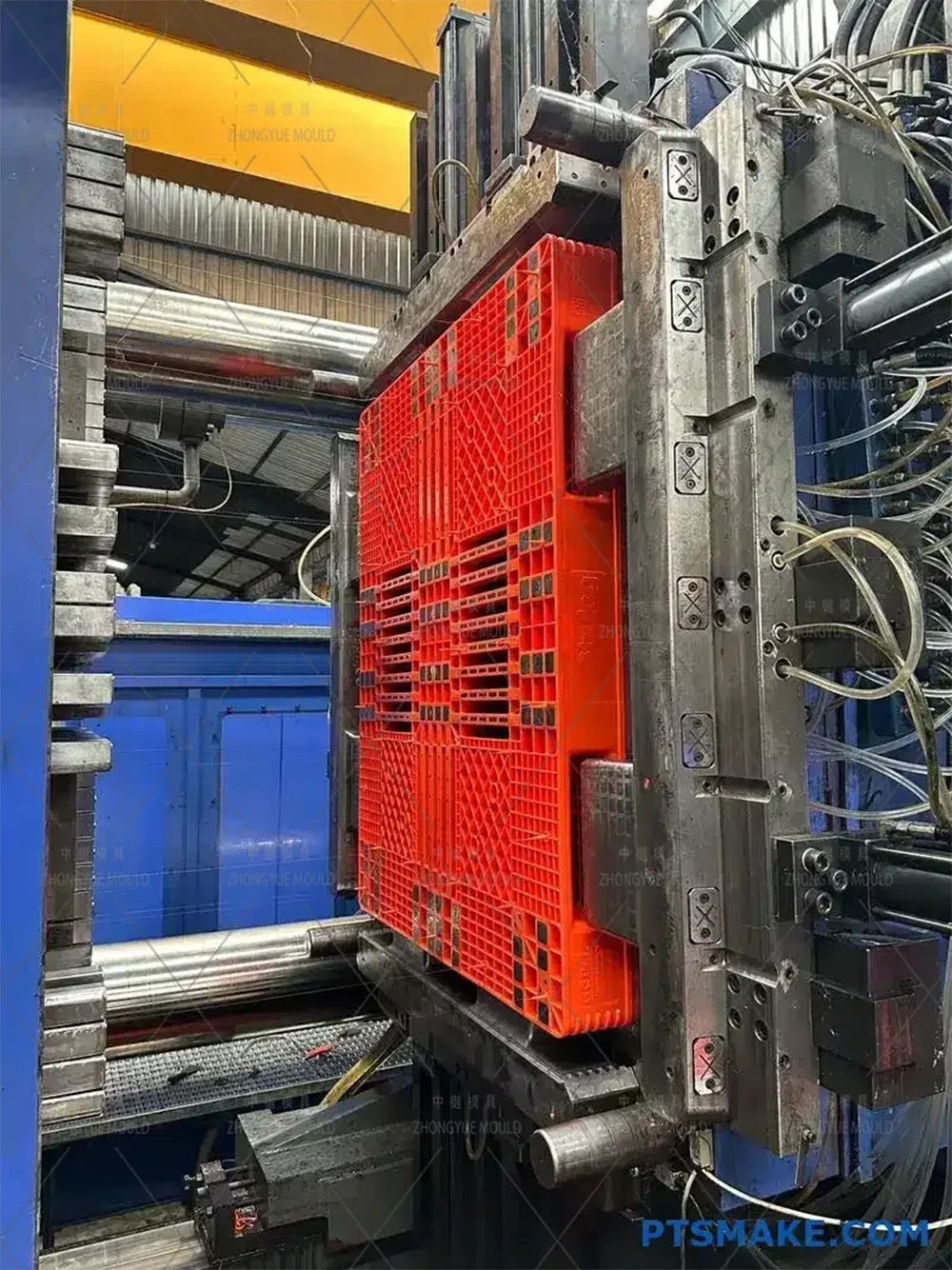

Läpinäkyvä prosessi – Viikoittaiset työstökuvat → T0-koevideo + näytemittaraportti → lopputarkastus ennen toimitusta.

Täydelliset varaosat ja tuki – Täydellinen sarja kulutusosia, huoltokäsikirja ja etävianmääritys.
