Muovinen nelisuuntainen kuormalavan muotti

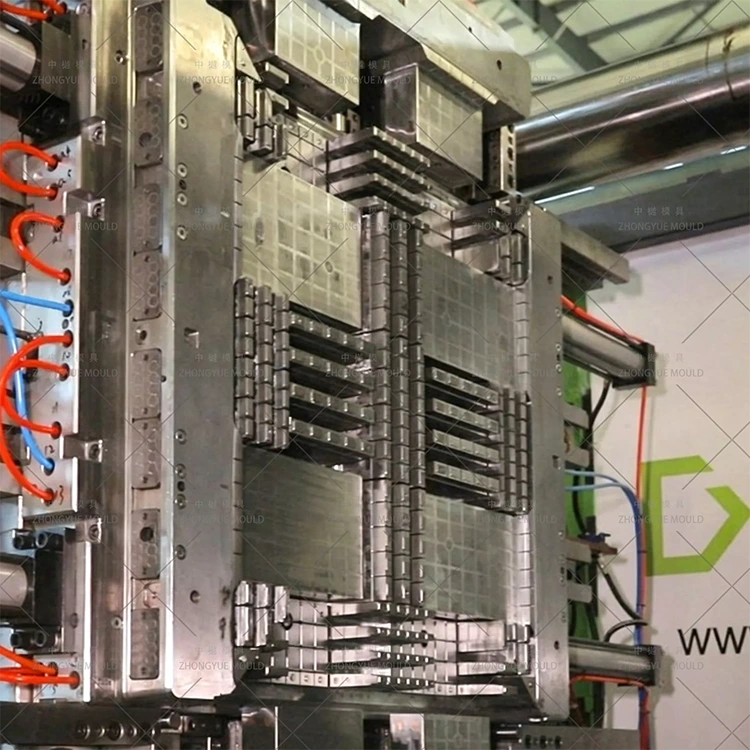

Muovinen nelisuuntainen kuormalavan muotti – ZHONGYUE MOLDin 4-suuntainen ruiskulavamuotti

Globaalissa varastoinnissa, logistiikassa ja vientitoimituksissa 4-Way Entry Plastic Pallets ovat monipuolisin käsittelyalusta. Toisin kuin kaksisuuntaiset kuormalavat (jotka mahdollistavat trukin sisääntulon vain kahdelta vastakkaiselta puolelta), nelisuuntaisessa kuormalavossa on haarukkatrukkiin ja kuormalavoihin pääsy kaikilta neljältä sivulta – 9-jalan sisäkkäisen mallin kautta, jossa on sivuaukot, tai kehäpohjaisen kaksipuolisen suunnittelun kautta, jossa on poikittaisaukot. Tämä joustavuus parantaa dramaattisesti lastaustelakan tehokkuutta ja varaston suorituskykyä.

Muovinen nelisuuntainen lavamuotti on suurikokoinen ruiskutustyökalu, joka valmistaa näitä lavoja HDPE:stä tai PP:stä. ZHONGYUE MOLDissa (Huangyan, Taizhou, Kiina) suunnittelemme räätälöityjä nelisuuntaisia lavamuotteja sisäkkäisille 9-jalkaisille 4-suuntaisille kuormalavoille (1200 × 800/1000 mm), vahvistetut yksipuoliset 4-suuntaiset kannattimet ja käännettävät kaksipuoliset 4-suuntaiset kuormalavat – integroituja mold-b-flow-val-rakennetta. BeCu-tehostettu jäähdytys ja tarkka sivusydämen veto haarukkaaukoille.

Muovisen kuormalavan muotin tekniset tiedot:

Tee seuraavasta muovilavamuottiprojektistasi kirkkaampi!

Kattava nelisuuntainen kuormalavojen muottivalikoima: räätälöityjä ratkaisuja jokaiseen käyttötarkoitukseen

Ymmärrämme, että yksi koko ei sovi kaikille lavojen valmistuksessa. Strateginen tuotevalikoimamme tarjoaa erikoisratkaisuja erilaisiin teollisuuden tarpeisiin:

Insinööritaito: Kuinka ZHONGYUE luo ylivoimaisia ​​nelisuuntaisia ​​kuormalavojen muotteja

① CAE/Moldflow-analyysin vahvistama edistynyt monipisteporttisuunnittelu

Nelisuuntaiset kuormalavat asettavat ainutlaatuisia teknisiä haasteita suurilla yläkannilla, joissa on liukastumista estävät rivat ja merkittävät tukirakenteet. Oven huono sijoitus luo heikkoja hitsauslinjoja kriittisille kantaville alueille.

Ratkaisumme:

● CAE-täyttöanalyysi määrittää portin optimaalisen sijoituksen (tyypillisesti 8–16 tippaa) kannen pinnoilla ja haarukan sisääntulon olakkeissa olevien neulosviivojen poistamiseksi.

● Integroidut kuumakanavajärjestelmät (venttiili tai avoin portti) takaavat tasapainoisen ontelon täytön ja vähentävät ruiskutuspainetta 15-20 %.

● Kylmäkaivojätteen poistaminen tarkan lämpölaajenemisraon suunnittelun avulla

● Valinnaiset suodatinsuojat kierrätettyä HDPE/PP-käsittelyä varten suojaamaan onteloiden pintoja hankaavilta epäpuhtauksilta

② Vallankumouksellinen lohkorakenne, jossa on tarkkuus berylliumkuparijäähdytys

Suuret lavamuotit vaativat innovatiivisia lämmönhallintaratkaisuja tasaisten kiertoaikojen ja mittatarkkuuden saavuttamiseksi.

Innovaatiomme:

● Modulaarinen inserttilohkorakenne itsenäisesti työstetyillä ontelo-/ydinkomponenteilla

● Erilliset jäähdytyskanavat, jotka on sijoitettu 15–20 mm:n etäisyydelle muottipinnoista poistamaan kuumat kohdat kriittisistä risteyksistä

● Strateginen berylliumkupari (BeCu/Mold-Max) -sisäosien sijoittaminen paksuihin ripojen leikkauskohtiin 20–30 % nopeamman lämmönpoiston saavuttamiseksi

● Itsenäinen jäähdytyspiirin kaavoitus tarkkuusvirtauksen säätimillä

● Lämpölaajenemisen kompensointi mahdollistaa keskeytymättömän 24/7-tuotannon

● Tulos: Alan johtavat sykliajat 70–130 sekuntia 6–22 kg painaville lavoille

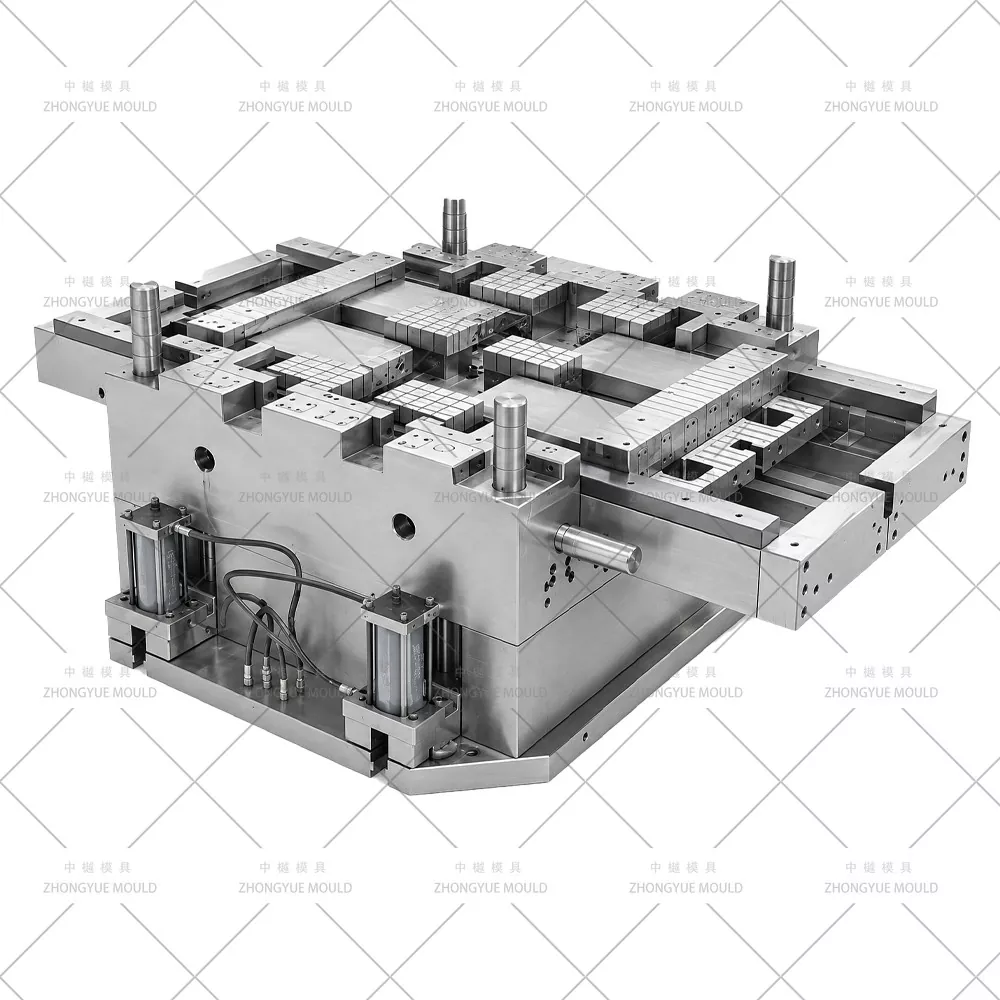

③ Tarkkuussivuhaarukka-avautuvat ytimet ja edistyneet poistojärjestelmät

Nelisuuntainen saavutettavuus vaatii kehittyneitä sivutoimimekanismeja, jotka säilyttävät tarkkuuden miljoonien syklien aikana.

Tekninen huippuosaamisemme:

● Hydraulisylinterijärjestelmät kulmanostimilla tai nokkaliukuilla 2-4 sivulla takaavat täydellisen altavaran

● Nitratut liukupinnat tai vaihdettavat kulutuslevyt pidentävät käyttöikää

● 60-120+ ejektorin tappia/kappaleita sijoitettuna rakenteellisesti vahvistetuille alueille muodonmuutosten estämiseksi

● Synkronoitu avaus+poistotoiminto, joka yhdistää ejektorilevyt koneen lyöntitankoihin

● Karkaistut ohjausholkit ja holkit takaavat pitkän aikavälin kohdistustarkkuuden

● Hyöty: 15-20 % nopeammat jaksoajat ilman vaurioita poiston aikana

④ Strateginen teräsvalinta: suorituskyvyn ja arvon optimointi

Materiaalin valinta vaikuttaa suoraan muotin kestoon ja tuotannon taloudellisuuteen.

Materiaalitieteellinen lähestymistapamme:

● P20 esikarkaistu teräs (28-32 HRC) vakiotuotantomääriin

● H13-lämpökäsitelty työkaluteräs (48-52 HRC) suuren volyymin, hankaavien materiaalien käsittelyyn

● 718H premium-teräs äärimmäisiin sovelluksiin, jotka vaativat maksimaalista kulutuskestävyyttä

● Tehdassertifioidut materiaalit kontrolloidulla lämpökäsittelyllä hauraiden murtumien estämiseksi

● Arvolupaus: 30-40 % pidempi käyttöikä verrattuna perinteiseen muottirakenteeseen

⑤ Lohkotyyppinen rinnakkaiskoneistus: Mullistava läpimenoajat

Perinteinen monoliittinen muottirakenne luo pullonkauloja tuotannon ajoitukseen.

Tuotannon läpimurtomme:

● Ontelon/ytimen strateginen jako useisiin pienempiin sisäkkeisiin, joita käsitellään samanaikaisesti

● Rinnakkaistyöstön työnkulku useiden CNC/EDM-asemien välillä

● Yksittäisen välikappaleen virheenkorjaus ilman täydellistä muotin romuttamista

● Aluekohtaiset vetokulmat (1°-1,5°) sujuvaan purkamiseen monimutkaisista geometrioista

● Toimituksen etu: 40-50 % nopeammat toimitusajat verrattuna perinteisiin valmistusmenetelmiin

Teollisuuden sovellukset: Missä nelisuuntaiset kuormalavomme Excel

Globaalit vienti- ja ristitelakointitoiminnot

● ISPM-15-vapaa vaihtoehto puisille kuormalavoille, mikä eliminoi kaasutusvaatimukset

● Nelisuuntainen sisäänkäynti nopeuttaa lastausta/purkua 25-30 %

● Nestable mallit vähentävät paluurahdin määrää jopa 75 %

Ruoka- ja juomateollisuus

● FDA-yhteensopivat HDPE-materiaalit sileillä, helposti pestävällä pinnalla

● Nolla sirpaleriskiä varmistaa tuoteturvallisuuden pullotuksessa ja meijeritoiminnassa

● Lämpötilankesto -40°C - +80°C kylmäketjun eheyden takaamiseksi

Farmaseuttiset ja puhdastilaympäristöt

● Vuotamattomat pinnat estävät kontaminoitumisen herkissä ympäristöissä

● Valinnaiset antistaattiset koostumukset elektronisten komponenttien käsittelyyn

● Tasainen kansirakenne eliminoi bakteerien leviämispisteet

Automatisoidut varastojärjestelmät (AS/RS)

● Mittojen vakaus varmistaa yhteensopivuuden automaattisten ohjattujen ajoneuvojen (AGV) kanssa.

● Tarkkuusmuovatut kuormalavat säilyttävät yhtenäiset mitat miljoonien syklien aikana

● Vahvistettu rakenne kestää robottien käsittelyn rasituksia

Miksi globaalit johtajat valitsevat ZHONGYUE MOLDIN nelisuuntaisille kuormalavoille

Todistettu suuri muottiasiantuntemus

● Satoja onnistuneita 9-jalan sisäkkäisiä ja kaksipuolisia 4-suuntaisia ​​lavamuotteja viedään yli 45 maahan

● Yli 15 vuoden erikoistuminen raskaaseen kuormalavamuottien suunnitteluun

● Asiakaskunta kattaa Euroopan, Amerikan, Kaakkois-Aasian ja Lähi-idän markkinat

Tieteeseen perustuva suunnitteluprosessi

● Muottivirtausanalyysi ennen teräksen leikkaamista – tarkista portin sijainti, täyttötasapaino ja jäähdytyksen tasaisuus

● Upotusjälkien poistaminen rivan risteyskohdista ja haarukan sisääntuloolakkeista ennakoivan suunnittelun avulla

● Virtuaalinen prototyyppien luominen vähentää fyysisiä kokeiluita 60–70 %.

Valmistusinnovaatiot

● Lohkoteräsrinnakkaistyöstö tarjoaa 50 % nopeamman toimituksen perinteisiin lähestymistapoihin verrattuna

● Modulaarinen rakenne yksinkertaistaa huoltoa ja mahdollistaa kustannustehokkaan teränvaihdon

● Oma tuotannonohjaus varmistaa tasaisen laadun kaikissa komponenteissa

Kattava laadunvarmistus

● CMM-tarkastus ja täysimittainen raportointi

● Terässertifiointiasiakirja materiaalien jäljitettävyydestä

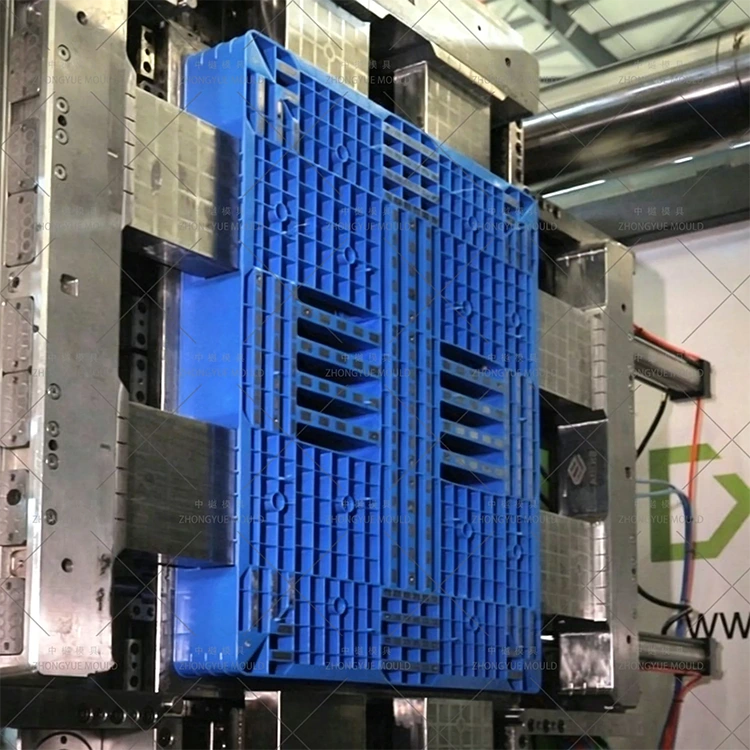

● T0-kokeiluvideot ja näytemittaraportit toimitetaan ennen toimitusta

● ISO 9001:2015 -sertifioidut valmistusprosessit

Verraton myynnin jälkeinen tuki

● Täydelliset varaosasarjat, mukaan lukien ejektorin tapit, tiivisteet ja lämmitysnauhat

● Etävianmääritysominaisuudet monikielisen teknisen tuen avulla

● Tarvittaessa insinöörilähetys paikan päällä

● Elinikäinen tekninen konsultointi prosessin optimointia varten

Muuta kuormalavojen tuotantoasi ZHONGYUEn teknisen huippuosaamisen avulla

Oletko valmis kokemaan ZHONGYUE-eron? Ota yhteyttä jo tänään:

● ILMAINEN räätälöity muottisuunnitteluneuvonta

● Yksityiskohtainen ROI-analyysi erityisiä tuotantovaatimuksia varten

● Virtuaalinen tehdaskierros, jossa esitellään edistyneitä valmistuskykyämme

● Kilpailukykyinen tarjous läpinäkyvällä hinnoittelurakenteella

Älä anna tehottoman lavatuotannon rajoittaa yrityksesi kasvua. Yhteistyökumppani ZHONGYUE MOULDin kanssa – luotettu valinta valmistajille, jotka vaativat tarkkuutta, luotettavuutta ja poikkeuksellista arvoa nelisuuntaisilta lavamuottiratkaisuilta.
