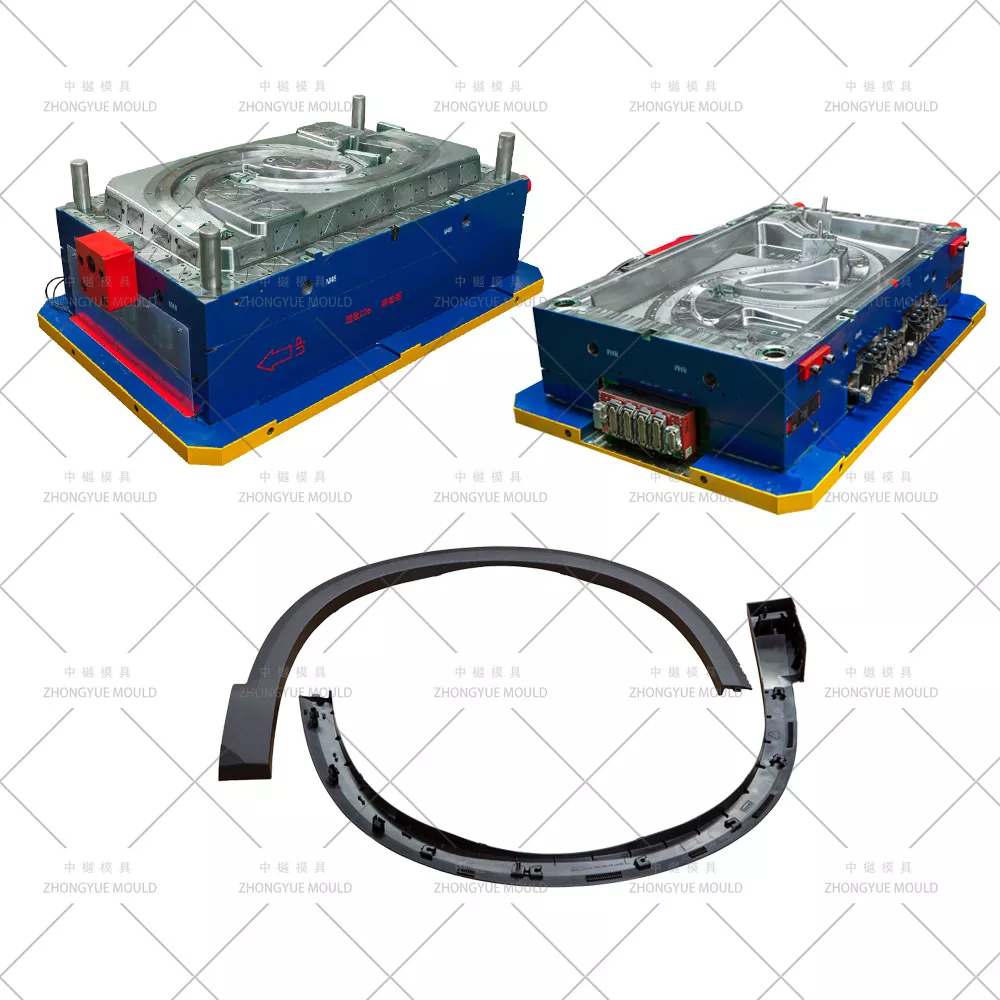

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottien valmistaja, joka toimittaa autojen etulokasuojan muotteja / etupyörän kaaren muotteja (etulokasuojan kulmamuotteja) maailmanlaajuisille Tier-1 autonosien toimittajille, OEM-valmistajille ja jälkimarkkinoiden off-road-segmentille. Etulokasuojat eroavat takaosista – niissä on usein sivusuuntavilkkujen katkaisut, pysäköintitunnistimen taskut edessä ja ne vaativat tarkan välyksen/tasauksen sovituksen etupuskurin ja ajovalon kanssa. Suurin osa niistä on valettu mustaan TPO:een tai PP+EPDM-T20:een, jossa on raskasta mattarakeutta (VDI 30–42), tai ABS/PC+ABS-pohjamaalausvalmiina runkovärimaalaukseen. Muoteissamme on optimoitu jäähdytys jyrkkiä kaarevia paneeleita varten, piilotetut sukellusportit takapinnassa, hydrauliset miniliukukkeet lampun/anturin syvennyksiä varten ja tarkka napsautussovituspidike.
Tarjoamme täydellisen DFM-tarkistuksen ja muottivirtaussimuloinnin ennen teräksen leikkaamista alkuperäisistä kapeista etuloiveleista, leveärunkoisista etulokasuojareipeistä (SUV/off-road) ja etulokasuojan kulmakarvoihin / kaariverhoiluihin.
|
Tuote |
Tekniset tiedot / vaihtoehdot |
|
|
Muotin nimi |
Autojen etulokasuoja / etupyörän kaari (Fender Eyebrow) ruiskumuotti |
|
|

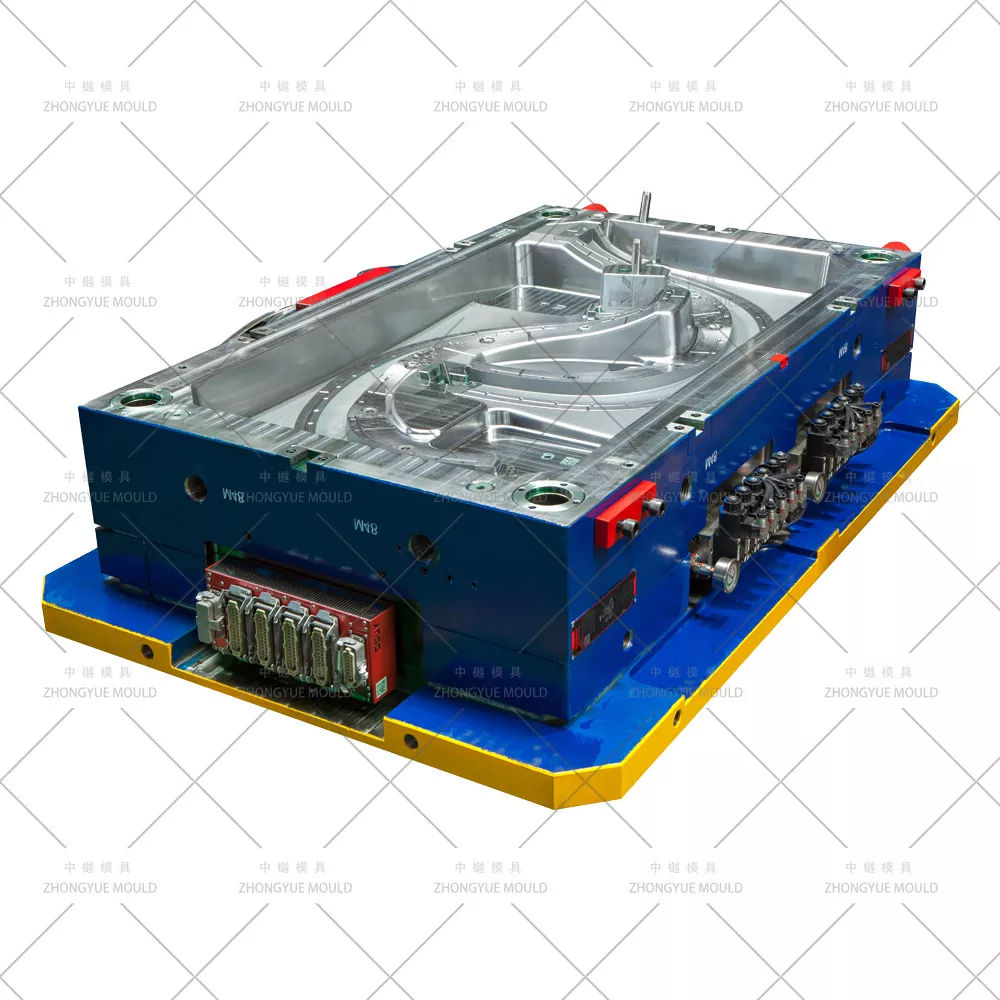

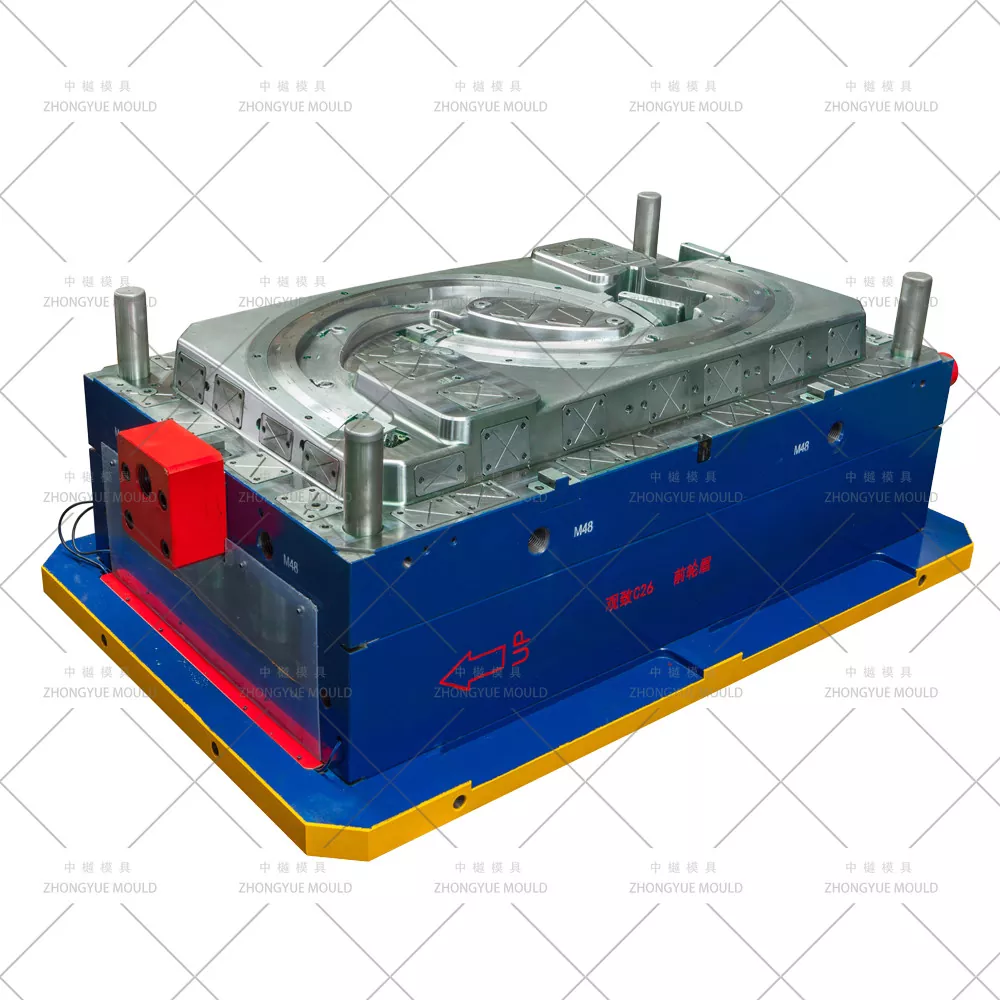

Cavity & Core Steel |
Esikarkaistu 718H (HRC 33–38), 2738HH; P20 prototyypille; H13 nitridoitu kovaa kulumista kestäviin liukumäkiin / anturitaskunostimiin; S136 valinnainen kromi-/logoalueelle |
|
|
Muottipohja |
LKM / DME / HASCO / Itse suunniteltu (sopii 650T-1800T puristimeen) |
|
|
Ontelot |
Yksi ontelo (1 × 1); Saatavilla 1+1 peiliontelo (L+R samanaikaisesti). |
|
|
Runner System |
Kylmäkanava (sub/reunaportti) tai kuumakanava – 2–6 tippaa (YUDO / SYNVENTIVE / Mold-Master valinnainen) |
|
|
Portin tyyppi |
Sukellusvene portti sisälaipassa / takapinnassa; tuuletin portti; kuuma pudotus suora portti tarvittaessa |
|
|
Poisto |
Ejektorin tapit + ejektorin lohko / irrotuslevy / varhainen poisto; robotin take-out käyttöliittymä |
|
|
Jäähdytys |
Ohjauslevyt Ø8–12 mm, kuplat, BeCu-sisäkkeet säteiden lähellä ja pidikeulokkeita, monipiiri |
|
|
Liukut / nostimet |
Kulmikkaat liukukappaleet tai minihydrauliikkasylinterit suuntavilkkujen katkaisuun ja anturitaskuun; nostimet klipsi-istuimen alaleikkaukseen |
|
|
Pintakäsittely |
Cavity VDI 27–42 mattarakeinen / MT-rakenne; ydin satiini; SPI A1/A2 kiillotusaine maalattavalle versiolle; logokaiverrus insertti |
|
|
Muotin elämä |
≥500 000 laukausta (718H); ≥300 000 laukausta (P20); ≥800 000+ laukausta (H13/S136 nitrattu) |
|
|
Suositeltu muottimateriaali |
TPO (kutistuma ~1,2-1,8%), PP+EPDM-T20 (kutistuminen ~1,0-1,5%), ABS/PC+ABS maalattavaan |
|
|
Suunnitteluohjelmisto |
UG NX, CATIA, Pro/E, SolidWorks, Moldflow |
|
|
Toleranssin hallinta |
±0,05 mm yleinen; ±0,1 mm asennusreiän jako / pidikkeen istukassa; ±0,3 mm ääriviivaa vastaavassa puskurissa ja ovessa |
|
|
Toimitusaika |
40–60 päivää 3D-muotin suunnittelun hyväksymisen jälkeen |
|
|
Muotin materiaali |
Kovuus |
Muotin elämä |
|
P20 |
HRC 28-33 |
>300 000 laukausta |
|
718 |
HRC 33-36 |
>500 000 laukausta |
|
H13 |
HRC >43 |
>800 000 laukausta |
|
2344 |
HRC >48 |
>800 000 laukausta |
|
S136 |
HRC 48-52 |
>1 000 000 laukausta |
Tee seuraavasta Plastic Fender Flare -muottiprojektistasi kirkkaampi!
|
Osan tyyppi |
Yhteinen materiaali |
Muotin suunnittelun painopiste |
|

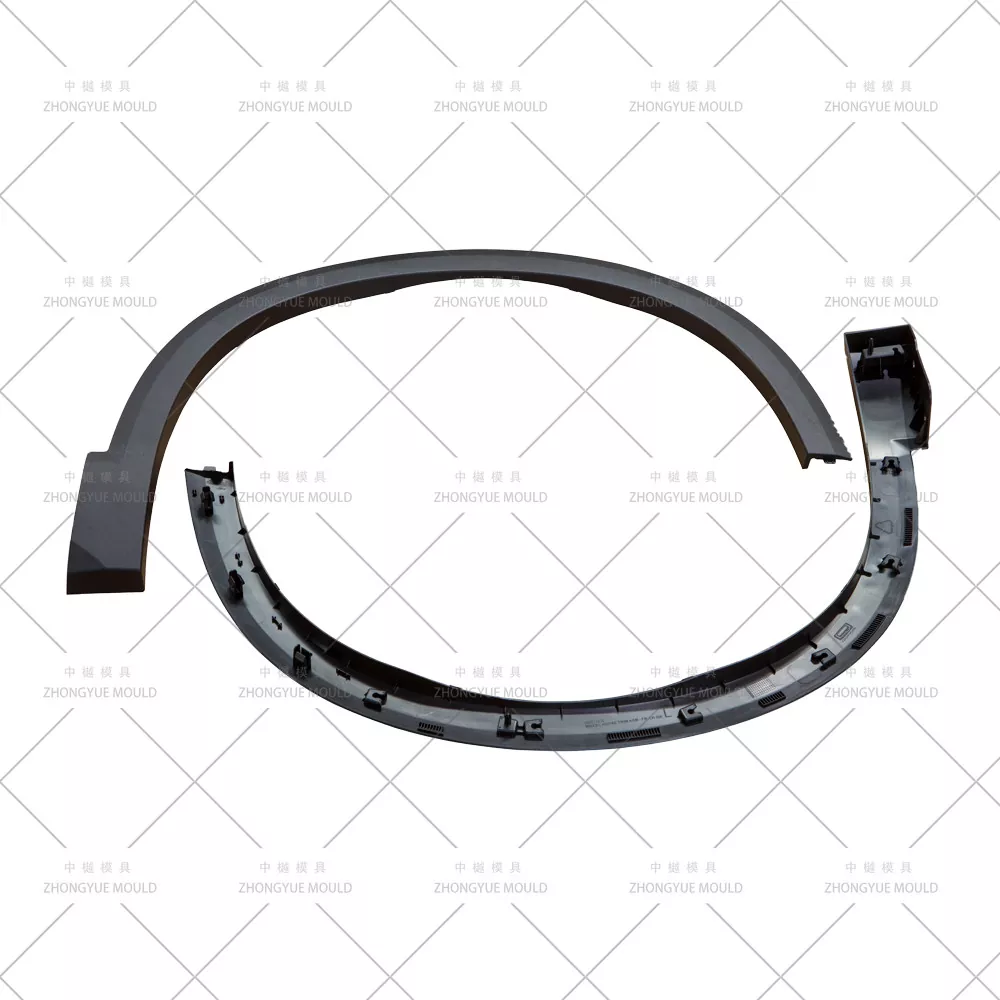

OE-etupyörän kaaren leveys (kapea / vakio) |
TPO, PP+EPDM-T20 (musta matta) |
Suuntavilkun katkaisuliuku, anturitaskunostin, VDI 30–36 rakeisuus A-pinnalla, väli/tasaus puskuriin ja oveen |
|
Laajarunkoinen etulokasuoja (maasto / pickup / maastoauto) |
TPO, PP+EPDM, ABS maalattavissa |
Suurempi vetosyvyys → irrotuslevy / ejektorilohko; mahdollinen 1+1 peiliontelo; vääntymisen hallinta soihdun päissä |
|
Etulokasuojan kulmakarvat / yläkaaren leikkaus |
Musta PP, ABS kromi sisäosalla |
Tiukka säde, logokaiverrussisäke, S136 kiillotusalue krominauhan syvennykseen |
|
Rungon värillä maalattava etulaippa (urheilullinen / luksuskoristelu) |
ABS, PC+ABS (primer-valmius) |
SPI A1/A2 kiillotettu ontelo, hitsauslinja työnnetty piilolaippaan, luokan A pinta |
|
Front Flare integroiduilla lokasäpän jatko-/klipsitaskuilla |
TPO / TPV peittoalue |
Minihydrauliset liukumäet klipsisyvennykseen ja ruuvikielekkeen alileikkaukseen; todistajalinjan valvonta |
Etuosakohtaiset alaleikkaukset— Signaalilamppu- ja anturitaskut — Kulmikkaat liukusäätimet tai minihydrauliset sylinterit sivutoistinlamppujen aukkoa varten ja pysäköintiluotaimen etutasku; nostimet sisäisiin alta leikkauksiin klipsiistuimissa.
Deep-Draw Curved Panel Ejection & Warp Control— Kuoritustanko, ejektorilohkoryhmät tai varhainen poisto ohjatulla paluulla; syvä välilevy + BeCu-sisäosat pitävät ΔT ≤ 3–4 ℃, minimoiden päädyn vääntymisen etupyörän aukon tiukemmalla säteellä.
Mattapintainen ulkopinta (TPO/PP)— Cavity VDI 30–42 tai MT-110xx nahka-/kivijyvä (Mold-Tech, YS) suoraan syövytettynä; ydin puoli satiini; logo/osanumero vaihdettavan lisäosan kautta.
Polyolefiinien kutistumiskompensaatio— TPO:n kutistuminen ~1,2–1,8 %; PP+EPDM-T20 ~1,0–1,5 % (MD)/1,2–1,8 % (TD); Muottivirtausvarmennettu ontelon mitoitus.
Piilotettu portti näkymättömällä takapuolella— Sukellusvene (piilevä) portti tai reuna-/tuuletinportti sisälaipassa/takana; avoin tai peräkkäinen venttiililuukun kuumakanava valinnainen suuritehoisille OE-linjoille.
1+1 peiliontelovaihtoehto (L+R-etulamput)— Tasapainoinen juoksu/kuuma-drop-rakenne yhtäläisellä täyttöajalla; kaksinkertaistaa tehon symmetrisille etulaipat.
Projektin aloitus ja DFM-katsaus— Analysoi veto (≥1,5° TPO/PP:ssä), seinämän paksuus (tyypillisesti 2,0–3,0 mm), suuntavilkku/anturin taskun purkaminen, puskurin ja ajovalaisimen väli/huuhtelupiste; ehdottaa parannuksia.
Muottivirtaussimulaatio (Moldflow)— Täyttökuvio, hitsauslinjan asento (työnnetty piilolaippaan/takaan), puristusvoima, jäähdytyksen tasaisuus ja kaarevan etupaneelin ennustettu loimi.
3D-muotin suunnittelun hyväksyntä— Täysi kokoonpano jäähdytysasettelulla, juoksujen tasapainotus (1+1), liuku-/nostinyksityiskohta lampputaskua ja pidikkeen syvennystä varten, pintakuvioalueen määrittely.
Tarkkuustyöstö- Nopea CNC-karkea/viimeistely, syväreikäporaus jäähdytystä varten, EDM hienoihin leikkauksiin ja tekstuurin kaiverrukseen.
T1 kokeilu ja korjaus— Ajetaan omalla koneella; toimita koevideo + CMM-mittaraportti + näyteosat hyväksyttäväksi.
Lopullinen pakkaus ja lähetys- Savuton kotelo, muotin käyttöopas, varaosaluettelo, lämpökäsittely- ja terässertifikaatit.
Kokemus autojen ulkotiloista- Puskurin, lokasuojan, säleikön, ovipaneelin ja lokasuojan laippamuotit on rakennettu talon sisällä
Talon sisäinen DFM- ja Moldflow-raportti— Tunnista täyttö-/loimi-/uppoamisriskit ja optimoi ennen teräksen leikkaamista; tarkista etupuskurin rako/tasaussovitus
Joustavat juoksijaratkaisut— Kylmäkanava tai merkkikuumakanava (YUDO/SYNVENTIVE/Mold-Master); 1+1 peiliontelon suunnittelukokemus
Tiukka laadunvalvonta ja läpinäkyvä edistyminen- Viikoittaiset koneistuskuvat, CMM-tarkastus, T1-näytteen hyväksyntä
Vie kokemus— Muotit toimitetaan Eurooppaan, Pohjois-Amerikkaan, Etelä-Amerikkaan ja Kaakkois-Aasiaan
1 vuoden muotitakuu + varaosien toimitus
K: Mitä eroa on etu- ja takalokasuojan muottien välillä?
V: Etupolttimoissa on usein sivusuuntavilkkujen katkaisut ja pysäköintitunnistimen taskut, jotka vaativat lisäliukuja/nostimia, ja niiden on vastattava välystä/tasapainoa etupuskurin ja ajovalon kanssa – tiukempi ääriviivatoleranssi etureunassa. Takalamppujen ääriviivat ovat yleensä yksinkertaisemmat kuin takapuskuri/neljännespaneeli.
K: Voitko tehdä vasemman ja oikean etulokasuojan muotteja – tai 1+1 peiliontelon?
V: Kyllä. Suunnittelemme yksionteloisia LH/RH-muotteja ja 1+1-peiliontelomuotteja kaksinkertaistamaan tuotantoa kohti symmetrisiä etulaipat.
K: Mitä pintarakennetta/rakeita tuet?
V: VDI 27–42 mattakivi-/nahkajyvä (yleensä VDI 36 TPO-laipat), Mold-Tech/YS-kuviot tai SPI A1/A2-kiillotusaine maalattaville ABS-malleille. Logo vaihdettavan välikappaleen kautta.
K: Mitä tarvitset tarjoukseen?
V: 3D-osan malli (STP/IGS/X_T), kohdemateriaali (TPO / PP+EPDM-T20 / ABS), vuotuinen tilavuus / kavitaatioasetus (1 × 1 tai 1 + 1), ruiskutuskoneen levytiedot, pintarakenne ja mahdolliset liitososan rakotiedot.
Lähetä etulokasuojan 3D-mallisi (STEP/IGS/X_T) ja projektivaatimukset. ZHONGYUE MOLD tarjoaa ilmaisen DFM-raportin + muotinvirtausyhteenvedon + virallisen tarjouksen 24–48 työtunnin sisällä.
