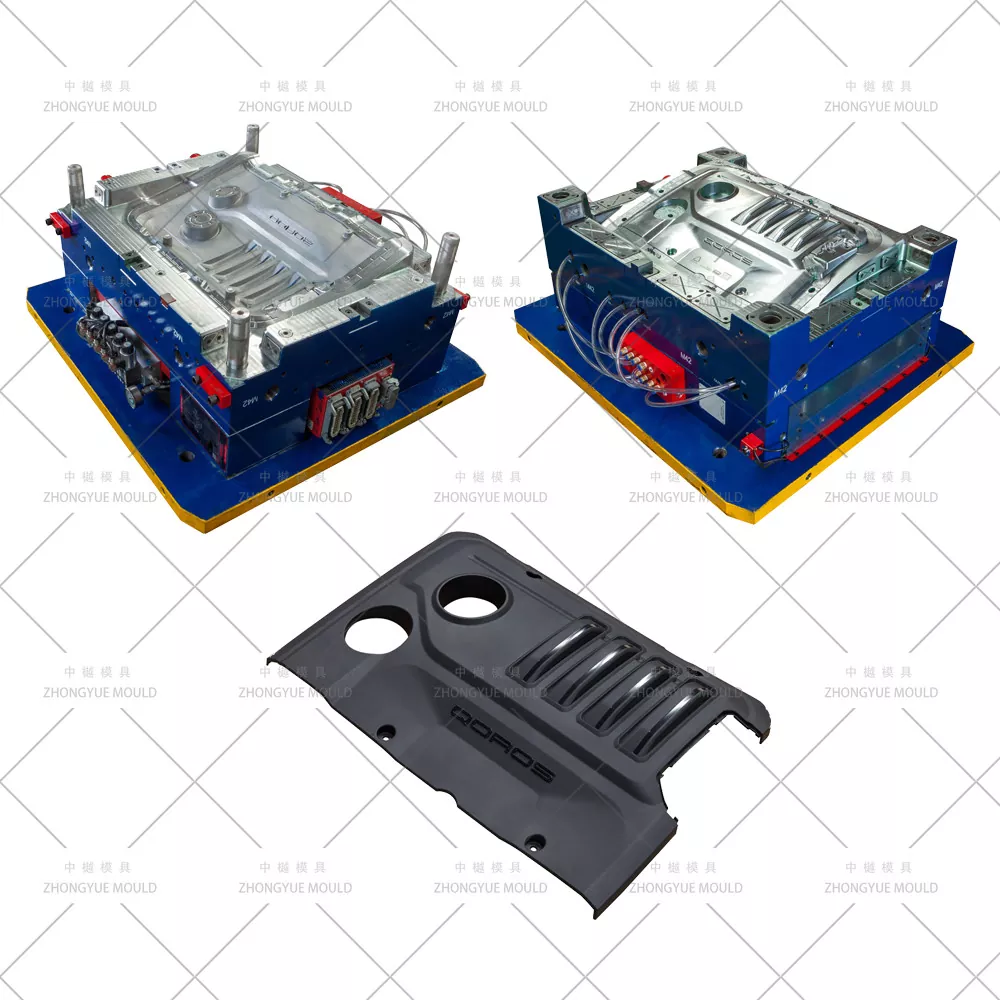

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottien valmistaja, joka toimittaa autojen moottorinsuojuksen muotteja / muovisia moottoritilan suojia ja koristekuoria maailmanlaajuisille Tier-1-auton osien toimittajille ja OEM-valmistajille. Nykyaikaiset ajoneuvot korvaavat metalliset moottorinsuojukset kevyillä, kuumuutta kestävillä muovisilla moottorin suojilla, jotka on valettu PA66+GF30 (lasikuituvahvisteinen nylon) tai PP-T20/T30 (mineraali/talkkitäyteinen polypropeeni) - muotimme on suunniteltu näitä korkean lämpötilan teknisiä muoveja varten optimoidulla jäähdytyksellä, peräkkäisillä kuumavirtausjärjestelmillä, peräkkäisillä kuumavirtausventtiileillä ja gatetesse. napsautuskiinnikkeet ja ääntä vaimentavat riparakenteet.
Tarvitsetpa sitten ylemmän moottorin kauneussuojuksen, akustisen moottorisuojuksen tai konepellin alla olevan eristysalustan, tarjoamme täydellisen DFM-tarkistuksen ja muottivirtaussimuloinnin ennen teräksen leikkaamista.
|
Tuote |
Tekniset tiedot / vaihtoehdot |
|
|
Muotin nimi |
Autojen moottorin kansi / moottorin suojus muovinen ruiskumuotti |
|
|
Cavity & Core Steel |
718H (HRC 33–38), 2738HH, valinnaisesti H13-nitridoitu (liukukappaleet/pääosat) tai S136 (hihatut alueet) |
|
|
Muottipohja |
LKM / DME / HASCO / Itse suunniteltu suurikokoinen alusta |
|
|
Ontelot |
Yleensä yksi onkalo (1 × 1); kaksoisontelo mahdollista pienille lisäkansiille |
|
|
Runner System |
Kuumakanava – 3–10 tippaa peräkkäinen venttiiliportti (YUDO / SYNVENTIVE / Mold-Master) |
|
|
Portin tyyppi |
Tuuletin / reuna / tarkka portti ei-näkyvällä pinnalla; SVG ohjattu |
|
|
Poisto |
Ejektoritapit + ejektorin lohko / irrotuslevy; robotin take-out käyttöliittymä |
|
|
Jäähdytys |
Ohjauslevyt Ø8–12mm, kuplat, BeCu-sisäkkeet, eristetyt piirit (ΔT tulo-ulostulo ≤3℃) |
|
|
Liukut / nostimet |
Hydraulisylinteri tai kulmikas ohjaustappi liukuu pidikkeen syvennyksiin ja leikkauksiin |
|
|
Pintakäsittely |
SPI A/B -kiillotus + VDI 27/30/36 -tekstuuri tai räätälöity nahan syy |
|
|
Muotin elämä |
≥500 000 laukausta (718H); ≥800 000–1 000 000 laukausta (H13/S136 nitrattu) |
|
|
Suositeltu muottimateriaali |
PA66+GF25–35%, PP-T20/T30, PPA (korkea lämpö), valinnainen PUR-vaahtopohjainen |
|
|
Suunnitteluohjelmisto |
UG NX, CATIA, Pro/E, SolidWorks, Moldflow |
|
|
Toleranssin hallinta |
±0,02–0,05 mm (riippuen ominaisuudesta) |
|
|
Toimitusaika |
45–65 päivää 3D-muotin suunnittelun hyväksymisen jälkeen |
|
|
Muotin materiaali |
Kovuus |
Muotin elämä |
|
P20 |
HRC 28-33 |
>300 000 laukausta |
|
718 |
HRC 33-36 |
>500 000 laukausta |
|
H13 |
HRC >43 |
>800 000 laukausta |
|
2344 |
HRC >48 |
>800 000 laukausta |
|
S136 |
HRC 48-52 |
>1 000 000 laukausta |
Tee seuraavasta PlasticEngine Cover Mould -projektistasi kirkkaampi!
|
Osan tyyppi |
Toiminto |
Muotin suunnittelun painopiste |
|
Ylämoottorin kauneus / koristeellinen kansi |
Esteettinen moottoritilan kansi logokuviolla, usein matta/teksturoitu viimeistely |
Luokan B pintarakenne, piilotetut portit, minimaaliset hitsausviivat näkyvällä pinnalla |
|
Moottorin akustinen / äänisuoja (ylhäältä tai alhaalta) |
Melunvaimennus + pieni roiskesuoja |
Syvät kylkiluut lisäävät jäykkyyttä, tasainen seinä, tasapainoinen täyttö, joka estää vajoamisen kääntöpuolella |
|
Jakohihna / nokan suojus (muovia) |
Tiiviste öljysumua vastaan, korkea lämpötilankesto |
Tiukka tasaisuustoleranssi, pulttipään vahvistus, joskus kumitiivisteura |
|
Uuden energiakäyttöisen ajoneuvon (EV) moottorin/invertterin kansi |
Kevyt kotelo, lämpöä hajottavat rivat |
Optimoidut jäähdytyskanavat paksujen osien läheisyydessä, mahdolliset välikappaleet |
|
Lisäsuojat konepellin alla / lämpösuojat (muovia) |
Suojaa komponentit säteilylämmöltä |
Materiaalin kutistumiskomp. korkean GF-pitoisuuden varten liu'uta/sisäosa leikkauksia varten |
Sequential Valve Gate (SVG) Hot Runner— YUDO / SYNVENTIVE / Mold-Master; ohjaa täyttöjärjestystä työntämään hitsauslinjat näkymättömille alueille ja vähentämään virtausjälkiä teksturoiduilla pinnoilla.
Vahvistettu muovioptimointi (PA66+GF30 / PP-TD20–30)— Ontelo mitoitettu tarkalla kutistumisen kompensaatiolla (PA66+GF ~0,3–0,6 %; PP-TD ~0,8–1,2 %); muottikarkaistu liikkuvien osien (liukukappaleet, ejektorit) hankaavaa lasikuitukulumista varten.
Syvä ja yhtenäinen jäähdytys kylkiluiden / pommien lähellä— Ohjain-, kuplitus- ja BeCu-sisäosat paksujen kiinnitysulokkeiden läheisyydessä vääntymisen ja kiertoajan ohjaamiseksi (tyypillisesti 45–70 s).
Pintarakenteen yhteensopivuus— Kavity SPI B1/A2 kiillotusaine VDI 27–36 nahka/mattarakeinen (Mold-Tech, YS-kuvio) syövytettynä suoraan onteloon; logokaiverrus/insertti saatavilla.
Monimutkaiset leikkaukset ja asennusominaisuudet— Hydrauliset tai kulmakiinnikkeet sivukiinnityssyvennyksiin, nostimet sisäisiin altaleikkauksiin, indeksoidut ejektorilohkot suurille litteille paneeleille.
Projektin aloitus ja DFM-katsaus— Tarkista veto, seinämän paksuuden tasaisuus, ulkoneman/kulmakiven rakenne, portin ja poiston toteutettavuus; ehdota parannuksia vajoamisen/väärin vähentämiseksi.
Muottivirtaussimulaatio (Moldflow)— Ennusta täyttökuvio, hitsauslinjan sijainti, puristusvoima, jäähdytyksen tasaisuus ja sykliaika PA66+GF:lle tai PP-TD:lle.
3D-muotin suunnittelun hyväksyntä— Täysi kokoonpano jäähdytysjärjestelyllä, SVG-kuumakanavan tasapainotus, liuku-/nostinyksityiskohta, tuuletusstrategia.
Tarkkuustyöstö- Nopea CNC-karkea/viimeistely, syväreikäporaus jäähdytystä varten, peili-EDM hienoihin yksityiskohtiin ja tekstuurin kaiverrukseen.
T1 kokeilu ja korjaus— Ajetaan omalla koneella; toimita koevideo + CMM-mittaraportti + näyteosat hyväksyttäväksi.
Lopullinen pakkaus ja lähetys— Savuton kotelo, muotin käyttöohje, varaosaluettelo, lämpökäsittelytodistus.
Kokemus autojen muotista— Todistettu ennätys moottorin kannessa, puskurissa, sisä- ja ulkopuolisissa automuotteissa
Ilmainen DFM- ja Moldflow-raportti— Tunnista täyttö-/uppo-/loimiriskit ennen teräksen leikkaamista
Merkitty SVG Hot Runner -integraatio— YUDO / SYNVENTIVE / Mold-Master viritystuella
Tiukka laadunvalvonta ja läpinäkyvä edistyminen- Viikoittaiset koneistuskuvat, CMM-tarkastus, T1-näytteen hyväksyntä
Vientivalmis— Muotit toimitetaan Eurooppaan, Pohjois-Amerikkaan, Etelä-Amerikkaan ja Kaakkois-Aasiaan
1 vuoden muotitakuu + varaosien toimitus
K: Mitä muovimateriaalia suosittelet moottorin suojille?
V: Useimmat henkilöautot käyttävät PA66+GF25-35% korkean lämmönkestävyyden (jatkuva 120-140 ℃) ja jäykkyyden vuoksi. Kustannusherkemmät sovellukset käyttävät PP-T20/T30:tä (talkki/mineraalitäytteinen). Kompensoimme muotin ontelon mitat materiaalin kutistumisen mukaan.
K: Voitko muovata sekä moottorin kannen että vastaavan aluslevyn/suojuksen samassa projektissa?
V: Kyllä. Suunnittelemme yleensä erilliset muotit ylemmälle koristepeitteelle ja alemmalle akustiselle suojukselle, ja voimme myös työstää pieniä lisätarvikkeita/reunuksia.
K: Mikä kuumakanavajärjestelmä on paras moottorin kannen muotteihin?
V: Sekvenssiventtiiliportin (SVG) kuumakanava on erittäin suositeltavaa – se auttaa hallitsemaan hitsauslinjoja kuvioiduilla näkyvillä pinnoilla ja mahdollistaa suurten ohutseinäisten paneelien tasapainoisen täytön.
K: Mitä tarvitset tarjoukseen?
V: 3D-osamalli (STP/IGS/X_T), kohdemateriaali, vuotuinen tilavuus/kavitaatioasetus, ruiskutuskoneen levytiedot, mahdolliset pintatekstuuritiedot.
Lähetä moottorikotelosi 3D-malli (STEP/IGS/X_T) ja projektivaatimukset. ZHONGYUE MOLD tarjoaa ilmaisen DFM-raportin + muotinvirtausyhteenvedon + virallisen tarjouksen 24–48 työtunnin sisällä.
Filosofian ohjaamana:
Zhongyue Mould on johtava muoviruiskutusilmastointilaitteiden Cover muottiteollisuuden yritys. Erittäin kokeneella insinööri- ja suunnittelijaryhmällämme on useiden vuosikymmenten yhdistetty kokemus muovisten ilmastointilaitteiden Cover muotin suunnittelusta ja valmistuksesta. Tarjoamme kokonaisvaltaisen palvelun, joka on erikoistunut korkealaatuisten ja erittäin tarkkojen ilmastointilaitteiden Cover muottien valmistukseen. Olemme myös auttaneet lukuisia asiakkaita räätälöimään erilaisia muovisten ilmastointilaitteiden Cover-muovauslinjoja.
Voimme myös tarjota kokonaisvaltaista apua tuotantoprosessisi hallinnassa. Hankintaosasto ostaa laadukkaat raaka-aineet ja tekninen osasto valitsee sopivan muovikaavan. Muovisen ilmastointilaitteen Cover muotin käyttöikävaatimusten ja markkina-aseman parametrien mukaisesti valitsemme sopivimman muovisen ilmastointilaitteen Kannen parametrit, rakenteen jne. Laaja tuotantokapasiteettimme mahdollistaa muovisten ilmastointilaitteiden suojusten toimituksen ripeästi, kilpailukykyisin hinnoin ja taatulla laadulla.
