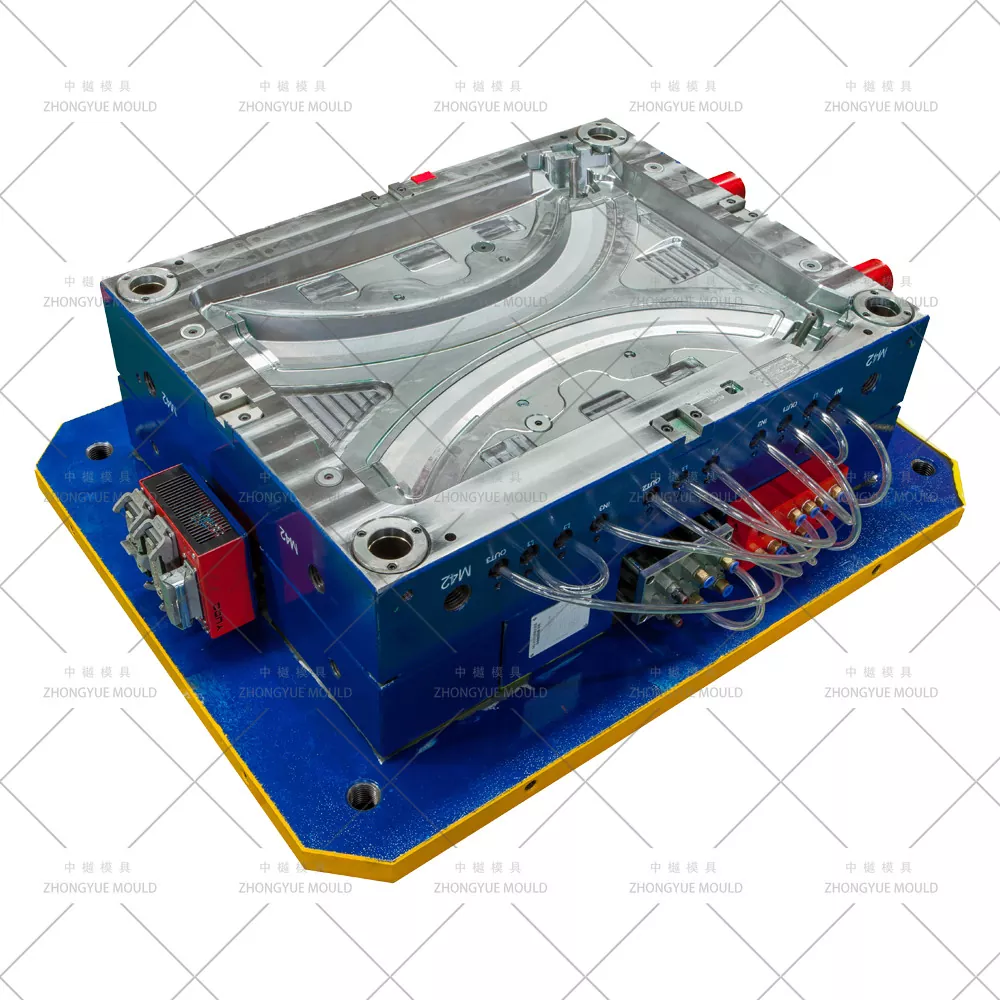

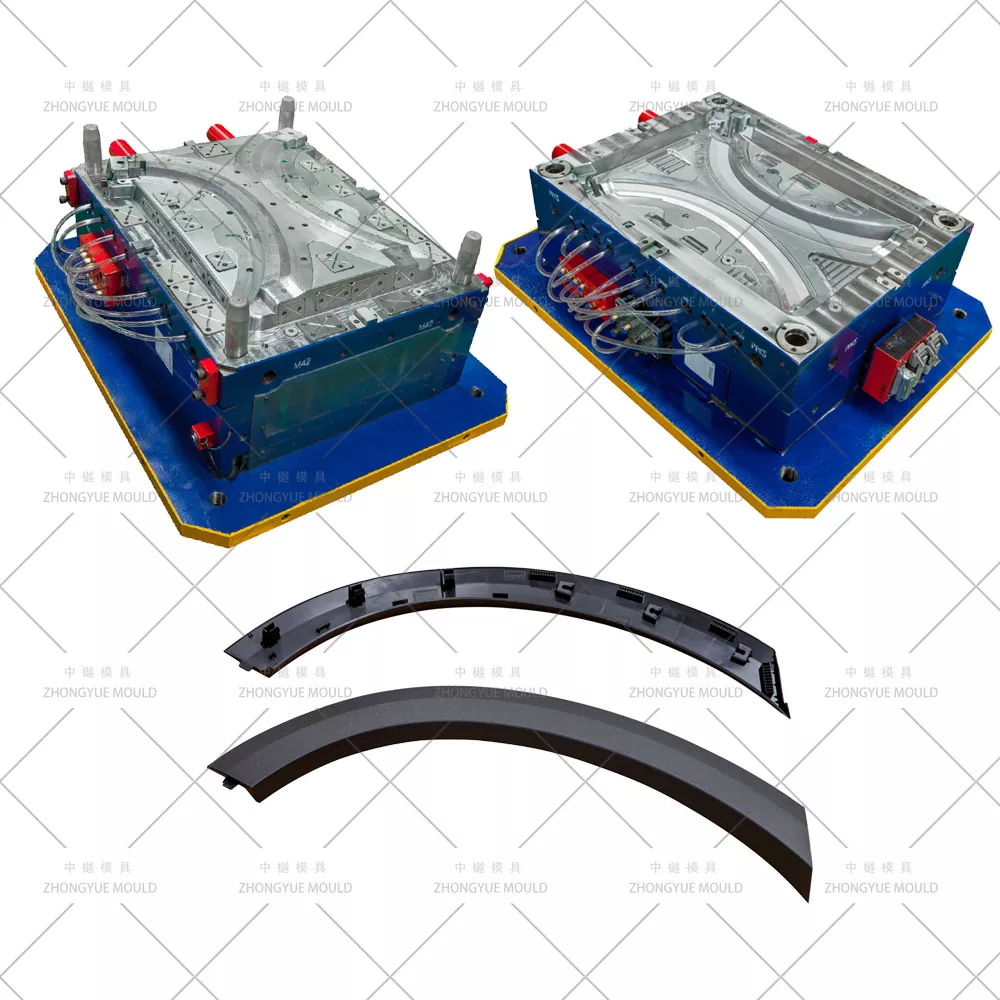

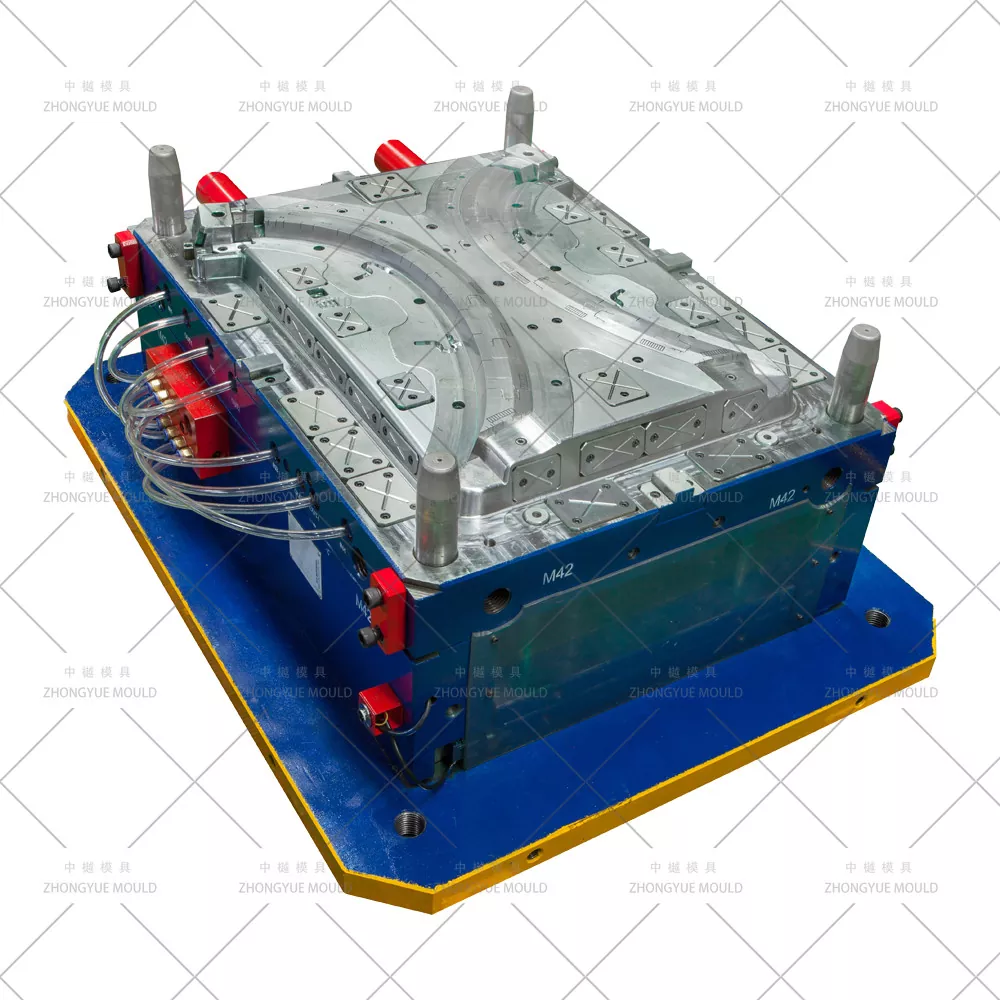

ZHONGYUE MOLD on kokenut kiinalainen ruiskumuottivalmistaja, joka toimittaa autojen takalokasuojan muotteja / takapyörän kaaren muotteja (takalasuojan kulmakarvojen muotteja) maailmanlaajuisille Tier-1-auton osien toimittajille, OEM-valmistajille ja off-road-jälkimarkkinoille. Takalokasuojat on yleensä valettu mustaksi TPO:ksi tai PP+EPDM-T20:ksi raskaalla mattarakeudella (VDI 30–42) tai ABS/PC+ABS-pohjamaalilla, joka on valmis korin värimaalaukseen. Toisin kuin etulaipat, takalaipat ei yleensä sisällä suuntavilkkujen katkaisuja, mutta ne voivat vaatia polttoaineen täyttökaulan syvennyksen (tietyt sedan-/coupe-mallit) ja niiden on säilytettävä tarkka rako/tasaisuus takapuskurin, takaoven/neljännespaneelin ja takapyörän kaaren sisäosan kanssa. Muoteissamme on syvävedet poistojärjestelmät, piilotetut sukellusveneportit takapinnassa, tasapainoinen jäähdytys kaareville paneeleille ja vankka clip-boss-muotoilu.
Tarjoamme täydellisen DFM-tarkistuksen ja Moldflow-simuloinnin ennen teräksen leikkaamista OE-kapeasta takalokasuojasta, laajarunkoisista takalokasuojat (SUV/Pickup-off-road-sarjat) ja takalokasuojan kulmakarvoista / kaariverhoiluista.
|
Tuote |
Tekniset tiedot / vaihtoehdot |
|
|
Muotin nimi |
Autojen takalokasuojan / takapyörän kaaren levennyksen (Fender Eyebrow) ruiskumuotti |
|
|
Cavity & Core Steel |
Esikarkaistu 718H (HRC 33–38), 2738HH; P20 prototyypille; H13 nitridoitu kovaa kulumista kestäville liukulevyille; S136 valinnainen kromi-/logoalueelle |
|
|
Muottipohja |
LKM / DME / HASCO / Itse suunniteltu (sopii 650T-1800T puristimeen) |
|
|
Ontelot |
Yksi ontelo (1 × 1); Saatavilla 1+1 peiliontelo (L+R samanaikaisesti). |
|
|
Runner System |
Kylmäkanava (sub/reunaportti) tai kuumakanava – 2–6 tippaa (YUDO / SYNVENTIVE / Mold-Master valinnainen) |
|
|
Portin tyyppi |
Sukellusvene portti sisälaipassa / takapinnassa; tuuletin portti; kuuma pudotus suora portti tarvittaessa |
|
|
Poisto |
Ejektorin tapit + ejektorin lohko / irrotuslevy / varhainen poisto; robotin take-out käyttöliittymä |
|
|
Jäähdytys |
Ohjauslevyt Ø8–12 mm, kuplat, BeCu-sisäkkeet säteiden lähellä ja pidikeulokkeita, monipiiri |
|
|
Liukut / nostimet |
Kulmikkaat liukukappaleet tai minihydrauliset sylinterit pidikkeen syvennykseen ja (jos mahdollista) polttoainekaulan välyksen kevennykseen; nostimet klipsi-istuimen alaleikkaukseen |
|
|
Pintakäsittely |
Cavity VDI 27–42 mattarakeinen / MT-rakenne; ydin satiini; SPI A1/A2 kiillotusaine maalattavalle versiolle; logokaiverrus insertti |
|
|
Muotin elämä |
≥500 000 laukausta (718H); ≥300 000 laukausta (P20); ≥800 000+ laukausta (H13/S136 nitrattu) |
|
|
Suositeltu muottimateriaali |
TPO (kutistuma ~1,2-1,8%), PP+EPDM-T20 (kutistuminen ~1,0-1,5%), ABS/PC+ABS maalattavaan |
|
|
Suunnitteluohjelmisto |
UG NX, CATIA, Pro/E, SolidWorks, Moldflow |
|
|
Toleranssin hallinta |
±0,05 mm yleinen; ±0,1 mm asennusreiän jako / pidikkeen istukassa; ±0,3 mm ääriviivoja vastaavassa takapuskurissa ja neljännespaneelissa |
|
|
Toimitusaika |
40–60 päivää 3D-muotin suunnittelun hyväksymisen jälkeen |
|
|
Muotin materiaali |
Kovuus |
Muotin elämä |
|
P20 |
HRC 28-33 |
>300 000 laukausta |
|
718 |
HRC 33-36 |
>500 000 laukausta |
|
H13 |
HRC >43 |
>800 000 laukausta |
|
2344 |
HRC >48 |
>800 000 laukausta |
|
S136 |
HRC 48-52 |
>1 000 000 laukausta |
Tee seuraavasta Plastic Fender Flare -muottiprojektistasi kirkkaampi!
|
Osan tyyppi |
Yhteinen materiaali |
Muotin suunnittelun painopiste |
|
OE-takapyörän kaaren leveys (kapea / vakio) |
TPO, PP+EPDM-T20 (musta matta) |
Polttoaineen täyttöaukon syvennys (tarvittaessa), VDI 30–36 rakeisuus A-pinnalla, rako/tasaus takapuskuriin ja neljännespaneeliin |
|
Laajarunkoinen takalokasuoja (maasto / pickup / maastoauto) |
TPO, PP+EPDM, ABS maalattavissa |
Suurempi vetosyvyys → irrotuslevy / ejektorilohko; mahdollinen 1+1 peiliontelo; vääntymisen hallinta takareunassa |
|
Takapenderin kulmakarvat / yläkaaren leikkaus |
Musta PP, ABS kromi sisäosalla |
Tiukka säde, logokaiverrussisäke, S136 kiillotusalue krominauhan syvennykseen |
|
Rungon värillä maalattava takalamppu (urheilullinen / luksuskoristelu) |
ABS, PC+ABS (primer-valmius) |
SPI A1/A2 kiillotettu ontelo, hitsauslinja työnnetty piilolaippaan/takaosaan, luokan A pinta |
|
Takalaippu integroiduilla klipsitaskuilla / mutaläppäliuska |
TPO / TPV peittoalue |
Kulmikkaat liukukappaleet tai yksinkertaiset nostimet klipsisyvennykseen ja ruuvikielekkeen alileikkaukseen; todistajalinjan valvonta |
Deep-Draw Curved Panel Ejection & Warp Control— Kuoritustanko, ejektorilohkoryhmät tai varhainen poisto ohjatulla paluulla; syväteräs + BeCu-sisäosat pitävät ΔT ≤ 3–4 ℃, minimoiden päädyn vääntymisen takapyörän aukon avoimessa takareunassa.
Mattapintainen ulkopinta (TPO/PP)— Cavity VDI 30–42 tai MT-110xx nahka-/kivijyvä (Mold-Tech, YS) suoraan syövytettynä; ydin puoli satiini; logo/osanumero vaihdettavan lisäosan kautta.
Polyolefiinien kutistumiskompensaatio— TPO:n kutistuminen ~1,2–1,8 %; PP+EPDM-T20 ~1,0–1,5 % (MD)/1,2–1,8 % (TD); Muottivirtausvarmennettu ontelon mitoitus.
Piilotettu portti näkymättömällä takapuolella— Sukellusvene (piilevä) portti tai reuna-/tuuletinportti sisälaipassa/takana; avoin tai peräkkäinen venttiililuukun kuumakanava valinnainen suuritehoisille OE-linjoille.
Clip / Snap-fit Boss & (valinnainen) polttoaineen syvennys— kulmakiinnikkeet tai yksinkertaiset nostimet klipsisyvennyksiin; paikallinen helpotus polttoaineen täyttökaulassa soveltuvissa korityyleissä; ejektorin tapit on sijoitettu siten, että vältetään merkinnät näkyvälle pinnalle.
1+1 peiliontelovaihtoehto (L+R takalaipat)— Tasapainoinen juoksu/kuuma-drop-rakenne yhtäläisellä täyttöajalla; kaksinkertaistaa tehon symmetrisille takalaipat.
Projektin aloitus ja DFM-katsaus— Tarkista syväys (≥1,5° TPO/PP:ssä), seinämän paksuus (tyypillisesti 2,0–3,0 mm), polttoaineen täyttöaukon välys (jos sellainen on), pidikkeen ulkoneman rakenne, rako/huuhtelupiste takapuskurissa ja neljännespaneelissa; ehdottaa parannuksia.
Muottivirtaussimulaatio (Moldflow)— Täyttökuvio, hitsauslinjan asento (työnnetty piilolaippaan/takaan), puristusvoima, jäähdytyksen tasaisuus ja kaarevan takapaneelin ennustettu loimi.
3D-muotin suunnittelun hyväksyntä— Täysi kokoonpano jäähdytysasettelulla, juoksujen tasapainotus (1+1), liuku-/nostinyksityiskohta klipsisyvennykseen, pintakuvioalueen määrittely.
Tarkkuustyöstö- Nopea CNC-karkea/viimeistely, syväreikäporaus jäähdytystä varten, EDM hienoja yksityiskohtia varten ja tekstuurin kaiverrus.
T1 kokeilu ja korjaus— Ajetaan omalla koneella; toimita koevideo + CMM-mittaraportti + näyteosat hyväksyttäväksi.
Lopullinen pakkaus ja lähetys- Savuton kotelo, muotin käyttöopas, varaosaluettelo, lämpökäsittely- ja terässertifikaatit.
Kokemus autojen ulkotiloista- Puskurin, lokasuojan, säleikön, ovipaneelin ja lokasuojan (etu/taka) muotit, jotka on rakennettu talon sisällä
Talon sisäinen DFM- ja Moldflow-raportti— Tunnista täyttö-/loimi-/uppoamisriskit ja optimoi ennen teräksen leikkaamista; tarkista takapuskurin rako/tasaussovitus
Joustavat juoksijaratkaisut— Kylmäkanava tai merkkikuumakanava (YUDO/SYNVENTIVE/Mold-Master); 1+1 peiliontelon suunnittelukokemus
Tiukka laadunvalvonta ja läpinäkyvä edistyminen- Viikoittaiset koneistuskuvat, CMM-tarkastus, T1-näytteen hyväksyntä
Vie kokemus— Muotit toimitetaan Eurooppaan, Pohjois-Amerikkaan, Etelä-Amerikkaan ja Kaakkois-Aasiaan
1 vuoden muotitakuu + varaosien toimitus
K: Mitä eroa on Rear- ja Front Fender Flare -muottien välillä?
V: Takavaloissa ei yleensä ole sivusuuntavilkkujen katkaisua tai pysäköintianturin taskua, mutta joissakin malleissa polttoaineen täyttöaukon kaulan välys saattaa olla tarpeen. Rako/tasaussovitus tehdään takapuskuriin ja takaoviin/neljännespaneeliin ajovalon sijaan. Muuten muotin rakenne (syväveto, rakeisuus, klipsiulokkeet, 1+1 vaihtoehto) on samanlainen.
K: Voitko tehdä vasemman ja oikean takalokasuojan muotteja – tai 1+1 peiliontelon?
V: Kyllä. Suunnittelemme yksionteloisia LH/RH-muotteja ja 1+1 peiliontelomuotteja kaksinkertaistamaan tuotantoa kohti symmetrisiä takalaipat.
K: Mitä pintarakennetta/rakeita tuet?
V: VDI 27–42 mattakivi-/nahkajyvä (yleensä VDI 36 TPO-laipat), Mold-Tech/YS-kuviot tai SPI A1/A2-kiillotusaine maalattaville ABS-malleille. Logo vaihdettavan välikappaleen kautta.
K: Mitä tarvitset tarjoukseen?
V: 3D-osan malli (STP/IGS/X_T), kohdemateriaali (TPO / PP+EPDM-T20 / ABS), vuotuinen tilavuus / kavitaatioasetus (1 × 1 tai 1 + 1), ruiskutuskoneen levytiedot, pintarakenne ja mahdolliset liitososan rakotiedot.
Lähetä takalokasuojan 3D-malli (STEP/IGS/X_T) ja projektivaatimukset. ZHONGYUE MOLD tarjoaa ilmaisen DFM-raportin + muotinvirtausyhteenvedon + virallisen tarjouksen 24–48 työtunnin sisällä.
Ota meihin yhteyttä nyt aloittaaksesi auton takapyörän kaaren leikkauksen / lokasuojan kulmakarvojen ruiskumuottiprojektisi!
