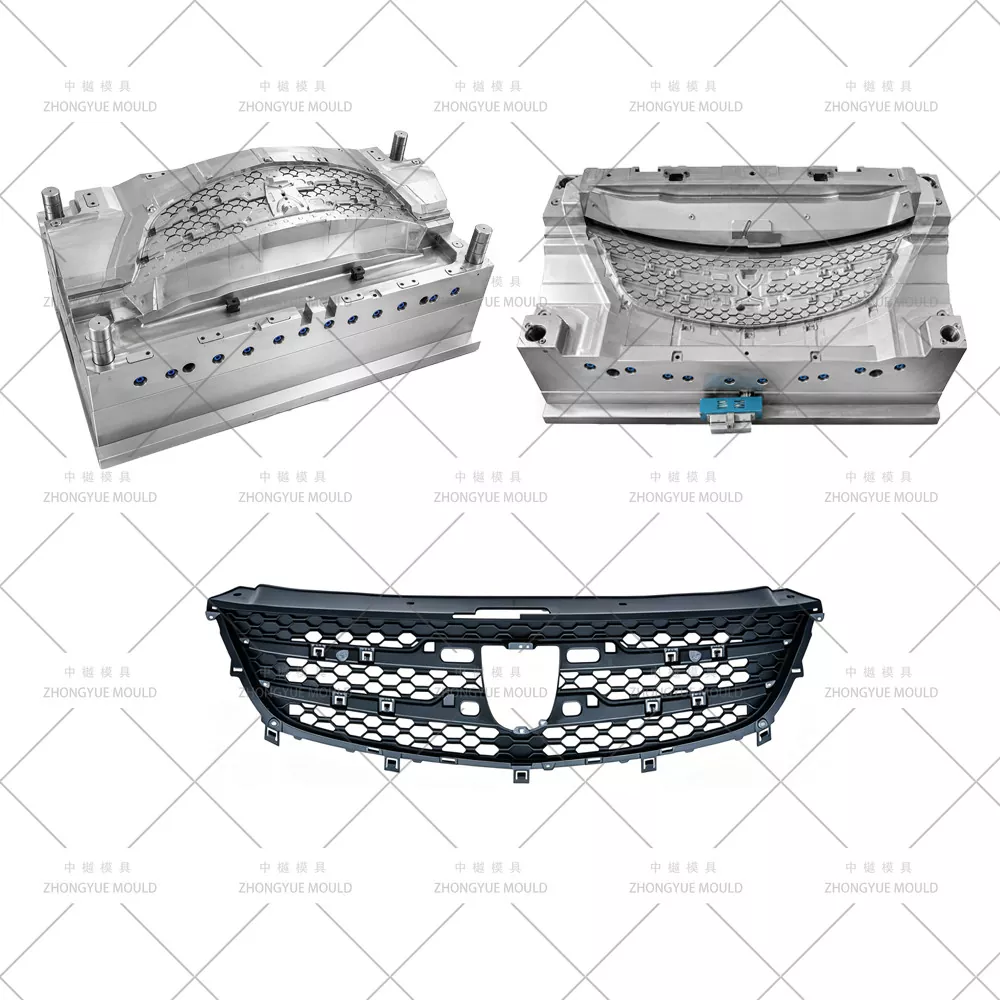

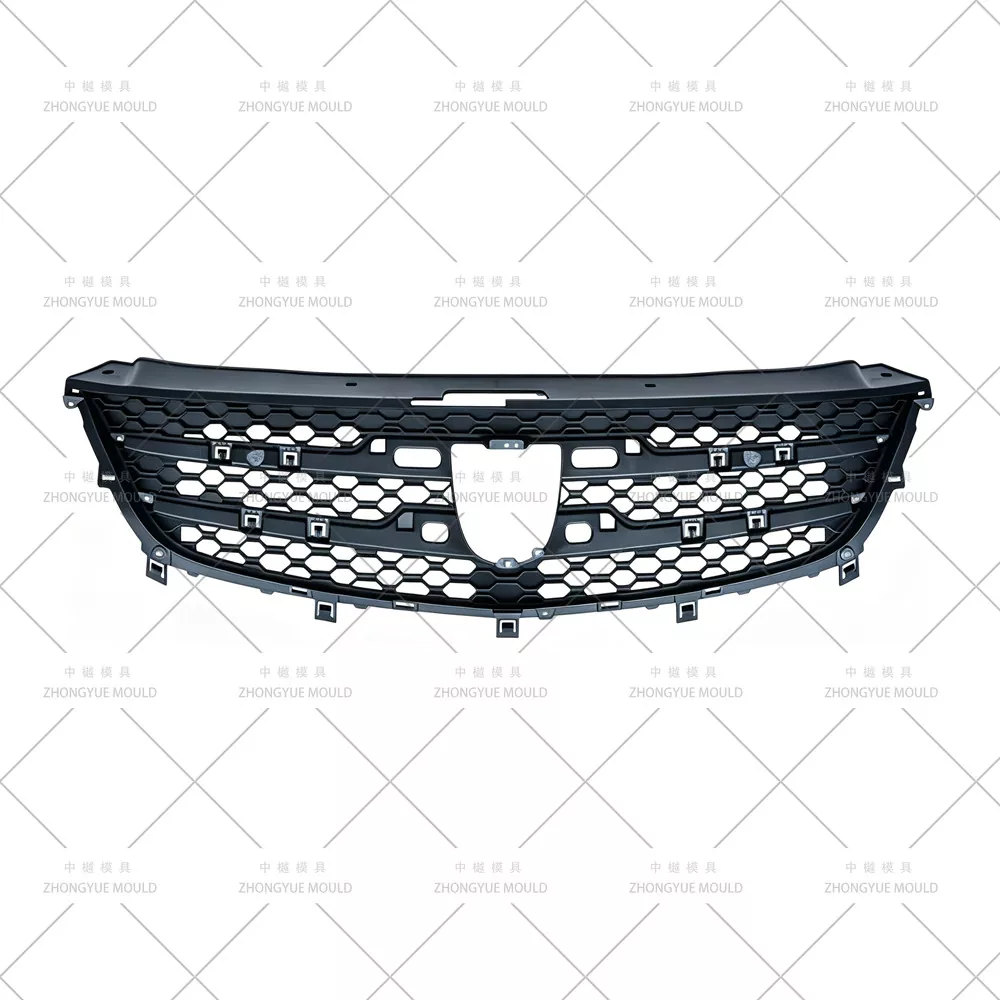

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottivalmistaja, joka toimittaa autojen säleikön muotteja / muovisia auton etujäähdyttimen säleikön ruiskumuotteja (Auto Front Grill Molds) maailmanlaajuisille Tier-1 autonosien toimittajille ja OEM-valmistajille. Etusäleikkö on sekä brändin tunnusmerkki että toimiva ilmanottosuoja – useimmat on valettu ABS-, ASA- (UV-vakaa) tai PC/ABS-materiaaliksi ulkoisen kestävyyden takaamiseksi, kromatulla ylä-/ulkokehyksellä (vaatii peilikiillotusontelon) ja mattapintaisella/teksturoidulla mustalla ristikolla (VDI-raeontelo). Säleikkömuotteissamme on moniliukumuotti hunajakenno-/ruudukkokuvioita varten (5–12+ liukusäätimiä), peräkkäinen venttiililuukun (SVG) kuumakanava minimoimaan hitsauslinjat näkyvällä A-pinnalla, logon lisäyksityiskohdat ja tarkka clip-boss-muotoilu etupuskuriin ja ajovalaisimeen kiinnitystä varten.
Tarjoamme täyden DFM-tarkistuksen ja muottivirtaussimuloinnin ennen teräksen leikkaamista ylellisistä merkkityylisistä munuais-/vaakapalkkisäleikköistä, kestävistä off-road-verkkosäleikköistä ja alemmista lisäsäleikköistä.
|
Tuote |
Tekniset tiedot / vaihtoehdot |
|
|
Muotin nimi |
Autojen etujäähdyttimen säleikkö / auton eturitilä muovinen ruiskumuotti |
|
|
Cavity & Core Steel |
Ontelokehys: S136 (HRC 48–52) peilikiillotusvyöhykkeelle + 718H(33–38) tai 2738HH teksturoidulle ristikolle; Ydin: 718H / 2738HH; Diat: H13(2344 ESR) nitrattu |
|
|
Muottipohja |
LKM / DME / HASCO / Itse suunniteltu (sopii 650T-1800T puristimeen säleikön koosta riippuen) |
|
|
Ontelot |
Yksi ontelo (1 × 1) pääsäleikköä varten; 1+1 / 2+2 puskurin alasäleikköihin |
|
|
Runner System |
Kuumakanava - 4–10 tippaa peräkkäistä venttiiliporttia (YUDO / SYNVENTIVE / Mold-Master); kylmäjuoksu valinnainen protolle |
|
|
Portin tyyppi |
Sukellusveneportti sisälaipassa/takana; tuuletin portti; kuuma pudotus suora portti |
|
|
Poisto |
Ejektoritapit + ejektorin lohko / irrotuspalkki; robotin take-out käyttöliittymä |
|
|
Jäähdytys |
Ohjauslevyt Ø8–12mm, kuplat, BeCu-sisäkkeet paksun tunnuksen lähellä ja asennuskielekkeet, monipiiri |
|
|
Liukut / nostimet |
5–12+ kulmaliukumäkiä/nostimia ristikon/hunajakennojen purkamiseen; minihydrauliikkasylinterit valinnainen |
|
|
Pintakäsittely |
S136 vyöhyke: SPI A1/A2 peilikiillotus; 718H/2738 vyöhyke: VDI 27–36 mattarakeinen / MT-rakenne; logokaiverrus insertti |
|
|
Muotin elämä |
≥500 000 laukausta (718H onkalo + H13-diat); ≥800 000–1 000 000 laukausta (täysi H13/S136 nitridoitu) |
|
|
Suositeltu muottimateriaali |
ABS (kutistuminen ~0,4–0,7 %), ASA (UV-stabiili, kutistuminen ~0,5–0,7 %), PC+ABS (korkea lämpö), PP+EPDM-T20 (alempi sisäosa) |
|
|
Suunnitteluohjelmisto |
UG NX, CATIA, Pro/E, SolidWorks, Moldflow |
|
|
Toleranssin hallinta |
±0,05 mm yleinen; ±0,1 mm kiinnityspidikkeen jakovälissä; kehän ääriviivat ±0,3 mm puskurin/otokoluon mukaiseksi |
|
|
Toimitusaika |
50–70 päivää 3D-muotin suunnittelun hyväksymisen jälkeen (moniliukusäädin lisää monimutkaisuutta) |
|
|
Muotin materiaali |
Kovuus |
Muotin elämä |
|
P20 |
HRC 28-33 |
>300 000 laukausta |
|
718 |
HRC 33-36 |
>500 000 laukausta |
|
H13 |
HRC >43 |
>800 000 laukausta |
|
2344 |
HRC >48 |
>800 000 laukausta |
|
S136 |
HRC 48-52 |
>1 000 000 laukausta |
Tee seuraavasta Plastic Automotive Grill Mould -projektistasi kirkkaampi!
|
Osan tyyppi |
Yhteinen materiaali |
Muotin suunnittelun painopiste |
|
Jäähdyttimen pääsäleikkö (ylellinen / henkilöauto) |
ABS, ASA (UV-stabiili), PC+ABS |
Kromirunkoinen peilikiillotus (SPI A1/A2) + ristikko VDI-rae; multi-liukusäädin hunajakennolle; SVG kuuma juoksija; tunnuksen syvennys |
|
Mesh / Honeycomb Off-Road säleikkö (maastoauto / pickup) |
Musta ABS/ASA raskaalla VDI 30–42 -raeella |
Syvä ristikko - monikulmaiset liukumäet tai kokoontaitettava ydin; vahva poisto; piilotettu alaportti takalaipassa |
|
Kromattu säleikkö/vain ulkorengas |
ABS (kromattu jälkimuovaus) |
Erittäin korkea kiillotusontelo S136(HRC48-52); minimaalinen erotuslinjan todistaja; usein perhemuotti, jossa on pääsäleikkö tai erillinen |
|
Alempi puskurin säleikkö/sumuvalon säleikkö |
PP+EPDM-T20 tai ABS musta matta |
Yksinkertaisempi geometria; joskus 1+1 tai 2+2 moniontelo; clip boss jäähdytys painopiste |
|
Aktiivinen säleikkösuljin (AGS) Surround / Housing |
PA66+GF tai PBT (rakenteellinen) |
Tiukka tasaisuuden toleranssi; joskus muotti AGS terä + kotelo分开制作 |

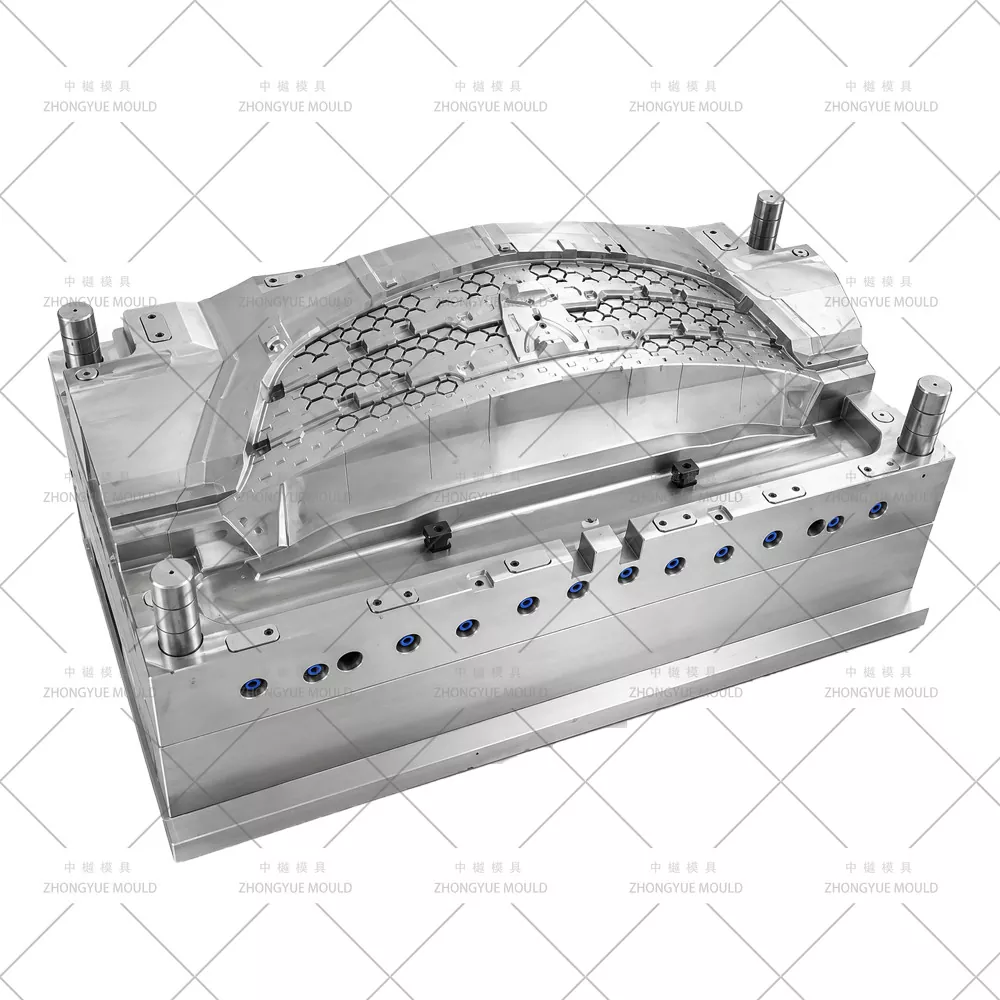

Multi-Slider Grid / Honeycomb purku— 5–12+ kulmaliukua tai nosturia vaaka-/pystypalkkien ja kuusikulmaisen verkon muodostamiseksi; liukukulma ja veto on optimoitu häiriöiden välttämiseksi; nitratut H13- tai SKD61-liukulevyt kestävät kulutusta ohuttankoa vastaan.
Sequential Valve Gate (SVG) Hot Runner -järjestelmä— YUDO / SYNVENTIVE / Mold-Master; vaiheittainen täyttö työntää hitsauslinjat piilotettuun laippaan/takapintaan; välttää virtausjälkiä teksturoidulla tai kromatulla näkyvällä pinnalla.

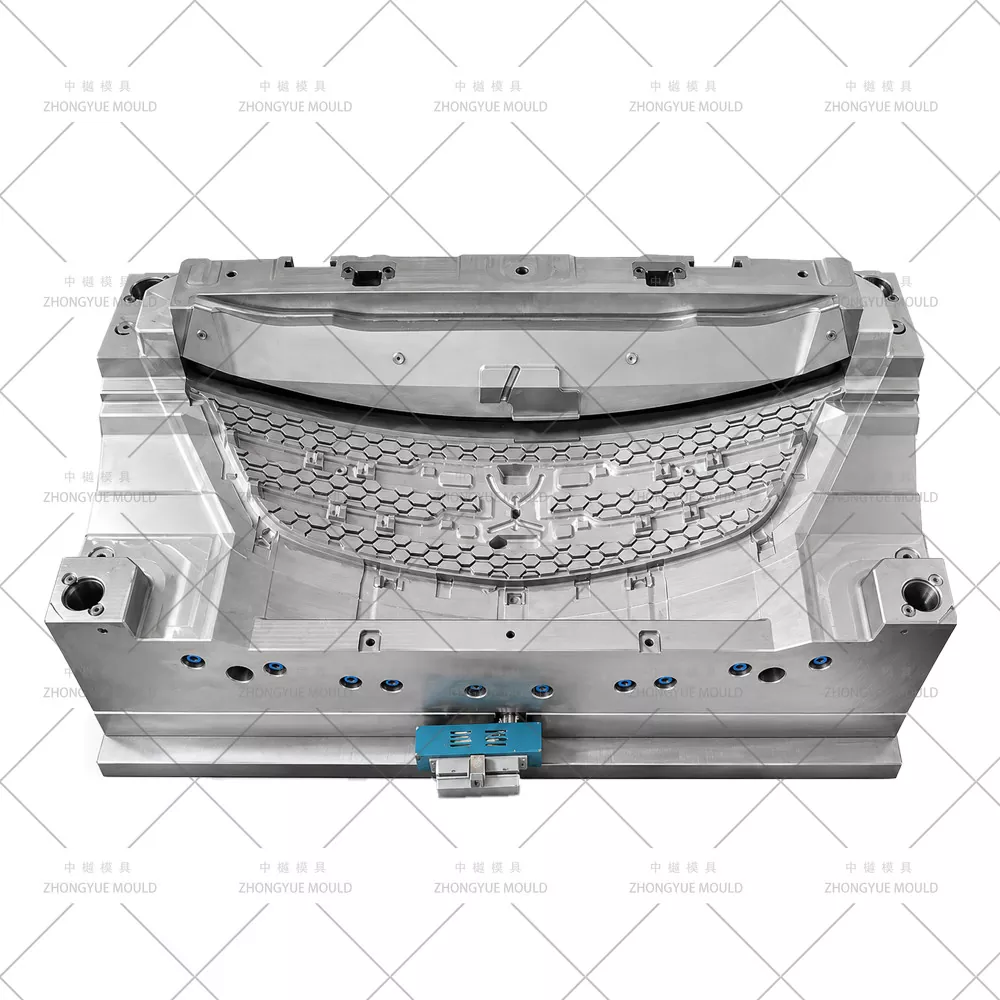

Kaksinkertainen pintakäsittely yhdessä muotissa— Kromikehysvyöhyke: S136 peilikiillotus (SPI A1/A2); ruudukkoalue: VDI 27–36 nahka/mattapintainen (Mold-Tech, YS) syövytetty suoraan onteloon; vaihdettava logosisäke tuotemerkin tunnukselle.
ABS/ASA:n kutistumisen kompensointi— ABS-kutistuminen ~0,4–0,7 %; ASA samanlainen ~0,5–0,7 %; Muottivirtausvarmennettu kaviteetin mitoitus erityisesti pitkissä vääntymisalttiissa tankoelementeissä.
Piilotettu sukellusvene / reunaportti näkymättömillä kasvoilla— Portin jäännös piilotettu takalaippaan tai sisäpuolelle; kylmäkanava vaihtoehto jälkimarkkinoille pienille volyymille; kuuma pudotus suora portti tarvittaessa.
1+1 peiliontelovaihtoehto (L+R symmetrisille ala-/asennussäleikköille)— Tasapainoinen juoksija/hot-drop-muotoilu; pääyläsäleikkö on yleensä yksi onkalo epäsymmetrian/merkkikohtaisen suunnittelun vuoksi.
Projektin aloitus ja DFM-katsaus— Analysoi ristikon tangon paksuus (tyypillisesti 2,0–3,5 mm), vetokulma liukukulmissa, kromikehys vs. ristikon jakoviiva, portin ja poiston toteutettavuus; ehdota parannuksia hitsauslinjojen ja nielujälkien välttämiseksi.
Muottivirtaussimulaatio (Moldflow)— Täyttökuvio, hitsauslinjan asento (työnnetty piilolaippaan/takaosaan), puristusvoima, jäähdytyksen tasaisuus ja ennustettu loimi pitkille tankoelementeille.
3D-muotin suunnittelun hyväksyntä— Täysi kokoonpano jäähdytysasettelulla, SVG-kuumakanavan tasapainotus, moniliuku-/nostinyksityiskohdat häiriötarkistuksilla, pintakuviovyöhyke ja peilikiillotusalueen määritelmä.
Tarkkuustyöstö- Nopea CNC-karkea/viimeistely, syväreikäporaus jäähdytystä varten, Sodick/Charmilles EDM hienojakoverkkoyksityiskohtiin ja tekstuurin kaiverrukseen; liukusuuntainen hionta.
T1 kokeilu ja korjaus— Ajetaan omalla koneella; toimita koevideo + CMM-mittaraportti + näyteosat hyväksyttäväksi.
Lopullinen pakkaus ja lähetys- Savuton kotelo, muotin käyttöohje, varaosaluettelo (lisäliukujouset, ejektorin tapit), lämpökäsittely ja terässertifikaatit.
Kokemus autojen ulkotiloista- Puskuri, lokasuoja, säleikkö ja verhoilumuotit, jotka on rakennettu talon sisällä suurella 5-akselisella CNC:llä
Talon sisäinen DFM- ja Moldflow-raportti— Tunnista täyttö-/loimi-/uppoamisriskit ja optimoi ennen teräksen leikkaamista; tarkista välys/tasaussovitus puskurilla ja ajovalolla
Multi-Slider & SVG Hot Runner -asiantuntemus— Hunajakennoristikon purku, merkkituotemerkkinen kuumakanava (YUDO/SYNVENTIVE/Mold-Master) viritystuella
Tiukka laadunvalvonta ja läpinäkyvä edistyminen- Viikoittaiset koneistuskuvat, CMM-tarkastus, T1-näytteen hyväksyntä ennen toimitusta
Vie kokemus— Muotit toimitetaan Eurooppaan, Pohjois-Amerikkaan, Etelä-Amerikkaan ja Kaakkois-Aasiaan
1 vuoden muotitakuu + varaosien toimitus (liukukappaleet, jouset, tapit)
K: Voitko tehdä sekä pääylemmän säleikön että alemman puskurin säleikön sisäosat – mahdollisesti perhemuotiksi?
V: Tärkeimmät epäsymmetriset säleiköt ovat yleensä yksionteloisia. Alemmat sisäosat tai sumutäleiköt – jos samankokoiset/sykliset – voidaan suunnitella 1+1- tai perhemuotiksi (2+2-ontelo). Neuvomme vuotuisen volyymin ja painokoon perusteella.
K: Mitä kuumakanavaa suosittelet säleikön muotteihin?
V: Sekvenssiventtiiliportin (SVG) kuumakanava on erittäin suositeltavaa ABS/ASA-säleikköille – sen avulla voit ohjata täyttöjärjestystä hitsauslinjojen työntämiseksi näkymättömille alueille ja vähentää virtausjälkiä, mikä on erityisen tärkeää teksturoiduilla tai kromatuilla pinnoilla.
K: Voitko saavuttaa peilikiillotuksen kromipinnoitetulle kehykselle JA mattapintaiselle ruudukolle yhdessä muotissa?
V: Kyllä. Käytämme S136 kiillotettua onkaloa kromikehysvyöhykkeelle (SPI A1/A2) ja 718H/2738HH teksturoitua kaviteettia ruudukolle (VDI 27–36 tai Mold-Tech-kuvio), jossa on selkeä jakoviiva vyöhykkeiden välillä.
K: Mitä tarvitset tarjoukseen?
V: 3D-osan malli (STP/IGS/X_T), kohdemateriaali (ABS / ASA / PC+ABS), vuotuinen tilavuus / kavitaatiotoivomus, ruiskutuskoneen levytiedot, pinnan viimeistelytiedot (peili- / rakeisuusstandardi / logovaatimus).
Lähetä säleikkösi 3D-malli (STEP/IGS/X_T) ja projektivaatimukset. ZHONGYUE MOLD tarjoaa ilmaisen DFM-raportin + muotinvirtausyhteenvedon + virallisen tarjouksen 24–48 työtunnin sisällä.
