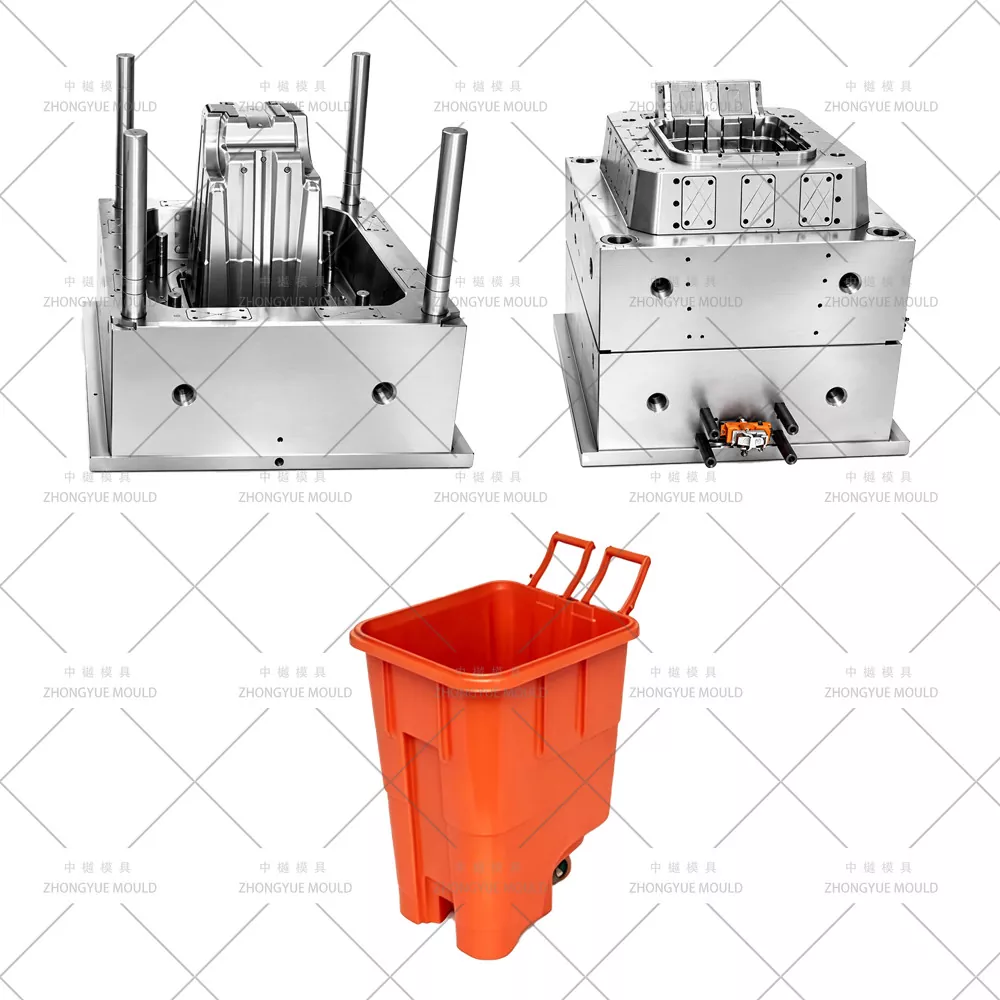

Muovinen ulkokäyttöön tarkoitettu pölysäiliömuotti

Muovinen ulkopölysäiliön muotti – räätälöity ulkokäyttöinen roskakori / jätesäiliö / pyörän säiliön rungon ruiskumuotin valmistaja

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottien valmistaja, joka toimittaa muovisia ulkokäyttöön tarkoitettuja pölysäiliön muotteja / suuria ulkokäyttöön tarkoitettuja roskakorien ruiskumuotteja (mukaan lukien pyörälliset roskakorit, yhdyskuntajätesäiliöt ja kierrätysastiat 30 litrassa, 60 litrassa, 120 litrassa ja 240 litrassa) maailmanlaajuisille kunnallisille, supermarketeille ja myymäläketjuille. Ulkokäyttöön tarkoitetut pölysäiliöt on tyypillisesti valettu HDPE:stä (High-Density Polyethylene, MFR 0,03–0,08 dg/min korkealle ESCR:lle) tai PP+UV-stabilisaattorista, ja niissä on sileä tai kevyesti kuvioitu ulkopinta (VDI 27–30) helpon puhdistuksen ja graffitien kestävyyden vuoksi. Muoteissamme on kuumakanavajärjestelmät (YUDO / SYNVENTIVE / Mould-Master, 1–4 tippaa suora portti tai lyhyt kylmäputki), syväteräs + BeCu (Beryllium Copper) -sisäinen jäähdytys alasäteellä ja paksut rivan risteykset, syvä tuuletus huokoisilla tuuletussisäkkeillä tai 0,015 mm:n oikosulkuaukot. otoksia korkeista vetoista (400–950 mm), plus DFM-analyysi seinämän paksuuden (2,5–4,0 mm), kutistumisen kompensoinnin (HDPE ~ 1,5–2,0 %, PP ~ 1,2–1,8 %) ja kannen ja istuimen tasaisuuden tarkistamiseksi.

Tarjoamme täydellisen DFM-tarkistuksen ja muottivirtaussimuloinnin ennen teräksen leikkaamista 30L/60L:n reunan reunassa olevista keräysastioista ja 120L/240L:n pyöräilijöistä (vain runko – pyörät ja akseli koottuna jälkivalussa) värikoodattuihin kierrätyskansiin.

Muovisen pölysäiliön muotin tekniset tiedot:

Tee seuraavasta Plastic Dust Bin Mould -projektistasi kirkkaampi!

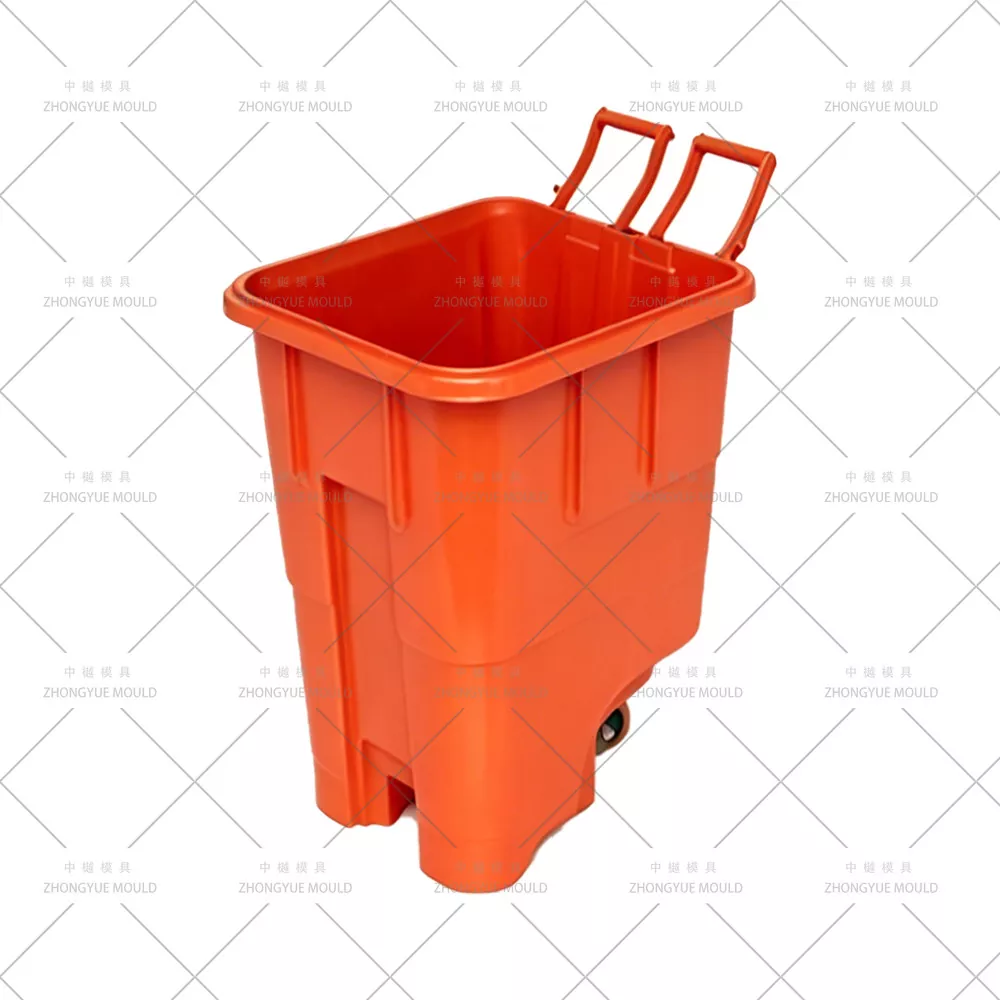

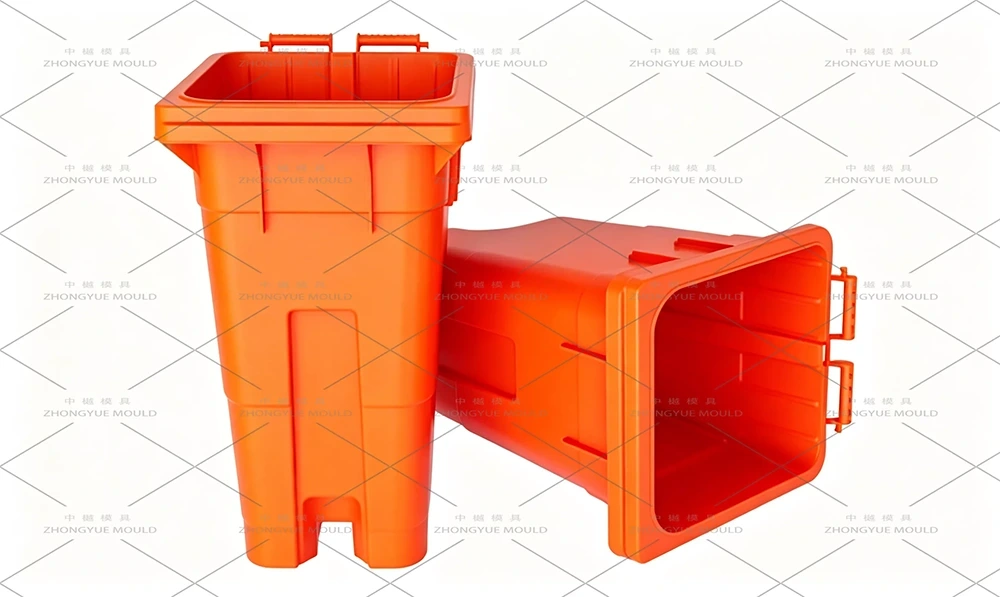

Tyypilliset ulkokäyttöön tarkoitettujen pölysäiliön / pyöränsäiliön osat

Tärkeimmät muottitekniikan kohokohdat ulkokäyttöön tarkoitettuihin pölysäiliön muotteihin

Hot Runner / Direct Sprue Gating suureen kapasiteettiin— 120/240 litran säiliöissä käytetään tyypillisesti 1–2-kärkistä avointa kuumakanavaa (YUDO / SYNVENTIVE) tai ylisuuria kanavaa, joka on suoraan portattu paksuun ylälaippaan (koneen suutin on suoraan kosketuksissa kanavan holkkiin) painehäviön vähentämiseksi korkean terän HDPE:ssä. 30L/60L voi käyttää kylmää alaporttia tai lyhytkulkuista kuumakärkiä. Peräkkäistä venttiiliä ei tarvita – täyttö tapahtuu painovoiman avulla yläportin avulla.

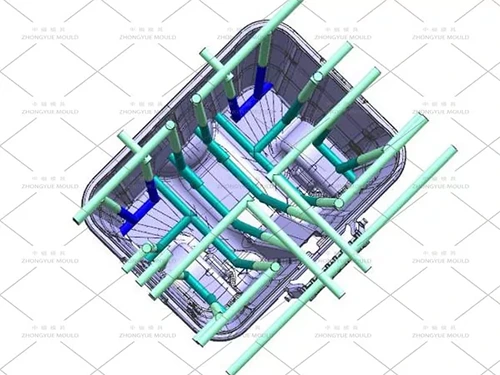

Syvän ontelon jäähdytys— Keskilevy + BeCu-sisäke @ alasäde ja paksut ripojen solmut — Ø12–16 mm välilevy ytimen läpi; BeCu-sisäke kuumimmilla vyöhykkeillä (alempi siirtymä & navan syvennys); 2–3 eristettyä vesikiertoa; ΔT ≤ 4–5 ℃ tulo-ulostulo; HDPE-sykli tyypillisesti 35–70 sekuntia kuvan koosta riippuen.

Syväydintuuletus palovammojen/lyhyiden laukausten estämiseksi— 0,01–0,015 mm:n jakolinjan tuuletusurat yläreunan ympärillä + sintratut huokoiset terästuulettimet tai tuuletusnastat viimeisellä täyttöalueella (ytimen yläosa/olkapää) — kriittinen 800 mm+ veto HDPE-astioissa.

Kutistumiskompensaatio HDPE:lle ja PP:lle— HDPE:n isotrooppinen kutistuminen ~1,5–2,0 % (tarkista hartsitiedot); PP ~1,2–1,8 %; Moldflow-varmennettu ontelon laajentuminen; ylälaipan tasaisuus ±0,3–0,5 mm tarkastettu kannen istukan osalta; tynnyrin suoruus/ovaliteetti hallinnassa.

Vahvistusrivan suunnittelu ja vääntymisen hallinta— Ulkoinen pystysuora/vaakasuuntainen ripakuvio (ei liian paksu – 60–70 % seinästä), joka on analysoitu DFM:llä, jotta estetään vajoaminen ja tynnyrin vääristymät irrotuksen jälkeen; poisto irrotusrenkaan kautta + oheistyöntötapit; valinnainen ilma-avusteinen ulosveto >600 mm syvävetoille.

Pyörän syvennys / akseliura Muodostettu rungon sisäinen muotti— Paikallinen matala liukukappale tai löysä vaihdettava sisäosa pyörän navan syvennyksen ja akselin uran muodostamiseksi; varsinaisia ​​pyöriä ja metalliakselia EI ole valettu tässä työkalussa – ne puristetaan kiinni valun jälkeen. Selvennetty lainauksen tarkkuuden vuoksi.

Pinnan viimeistely — sileä tai vaalea rakeinen— Kavity SPI B1/B2 satiinikiillotusstandardi; valinnainen VDI 27–30 erittäin kevyt graffitien kestävyys; EI rottinki/kudottu EDM-rakenne (eroaa sisärottinkisarjasta).

Vakioonteloiden määrä – ulkosäiliön runko:Vain yksi ontelo (1 × 1) – suuri muotti, optimoitu jäähdytys ja laatu vaativat yksilöllistä rakennetta. Kansi: 1×1 tai 2-ontelo valinnainen.

Muottien valmistus- ja validointiprosessimme

Projektin aloitus ja DFM-katsaus— Analysoi seinämän paksuus (tyyppi 2,5–4,0 mm), HDPE/PP-kutistuminen, portin sijainti (suora suutin vs. kuumakärki), syväydinilmanpoistostrategia, pyörän navan syvennyksen liuku/insertti, vaadittu koneen avausisku (≥1,5×H+100 mm) ja raidetangon välys; ehdota rivan paksuuden säätöjä piipun vääristymisen estämiseksi.

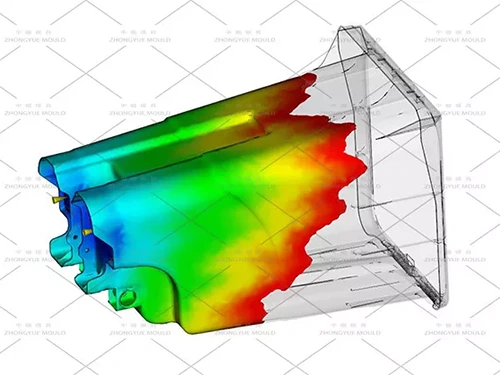

Muottivirtaussimulaatio (jäähdytys + täyttö + vääntyminen)— Tarkista täyttökuvio (yläportainen HDPE virtaa alaspäin painovoiman avulla), jäähdytyksen tasaisuus BeCu-inserttispesifikaation avulla, ennustettu soikeaisuus ja ylälaipan loimi korkeassa tynnyrissä.

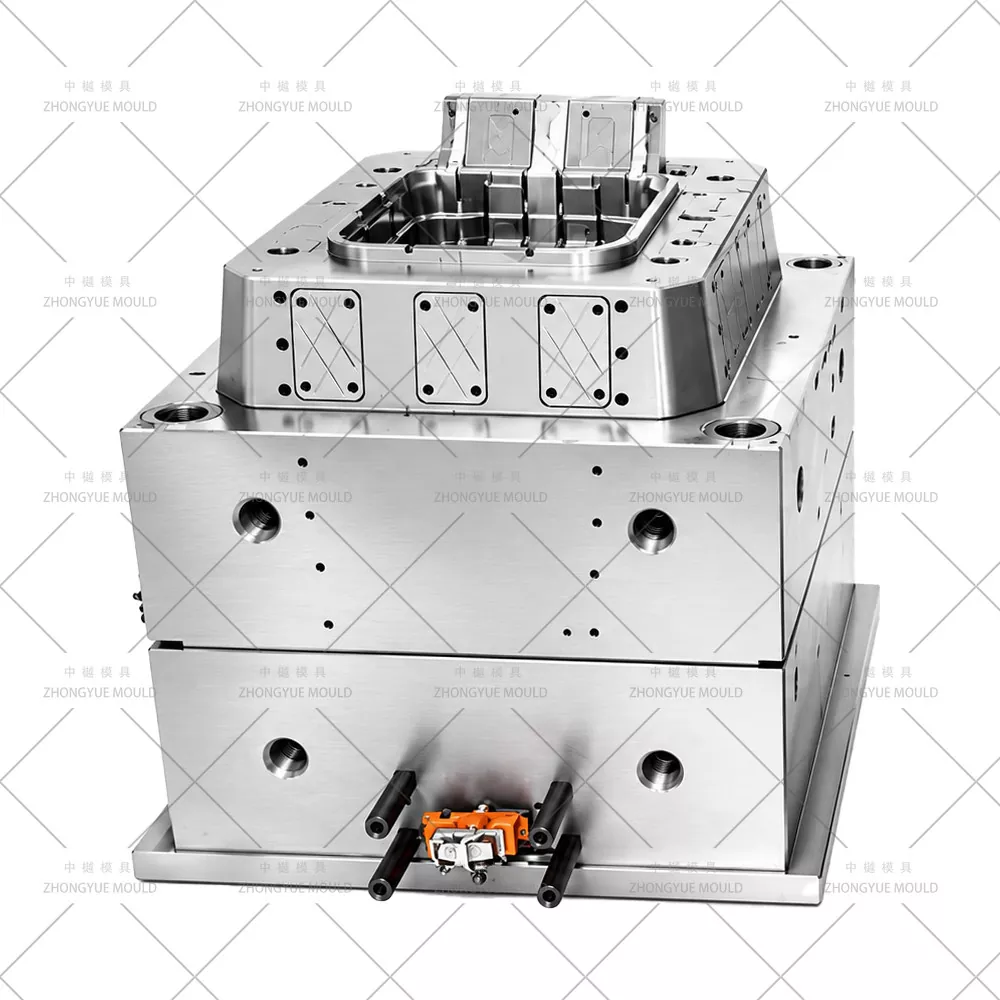

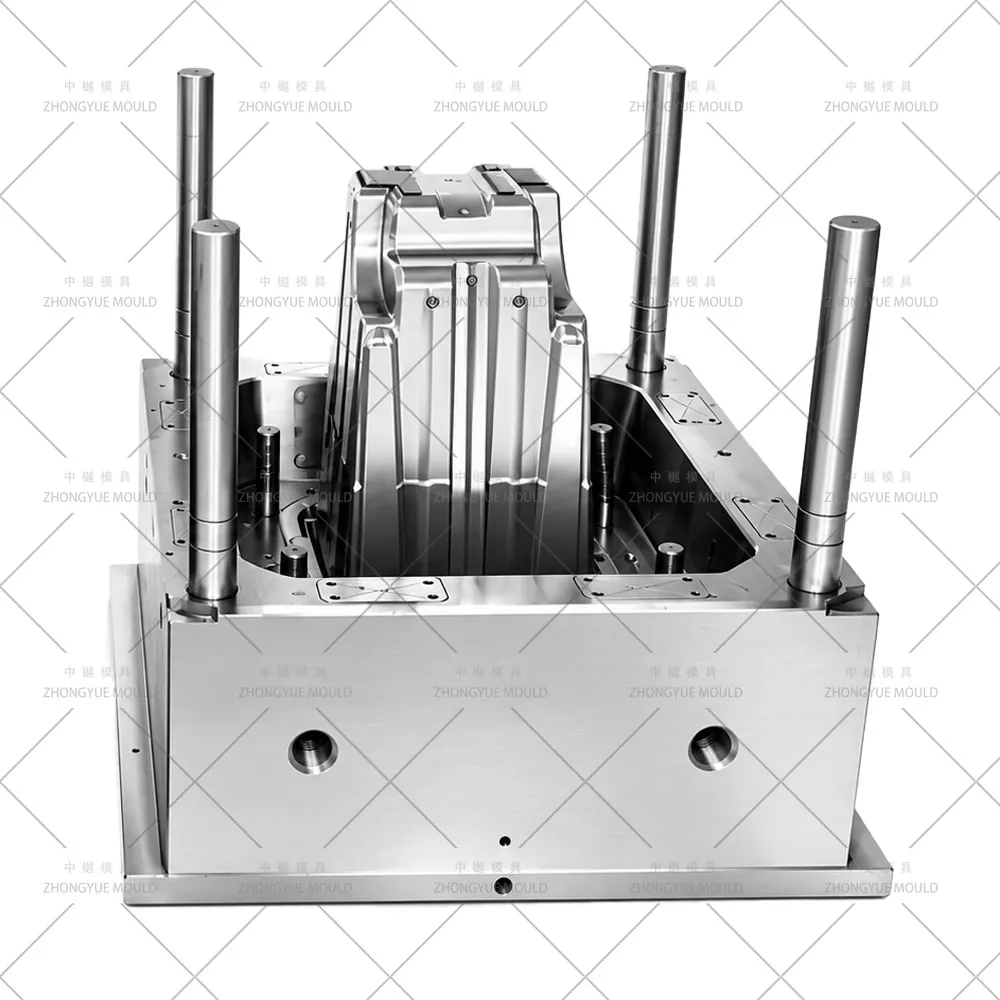

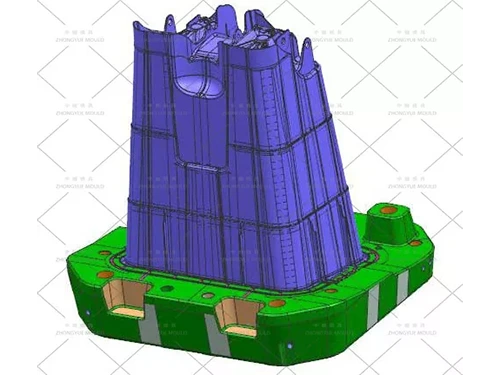

3D-muotin suunnittelun hyväksyntä— Täysi kokoonpano jäähdytysasettelulla (keskilevy + BeCu-spesifikaatio), kuumakanava/johtimien holkkiyksityiskohta, syväydintappi / huokoinen teräsvyöhyke, pyörän syvennyksen liuku/insertti, irrotusrengaspoistojärjestelmä.

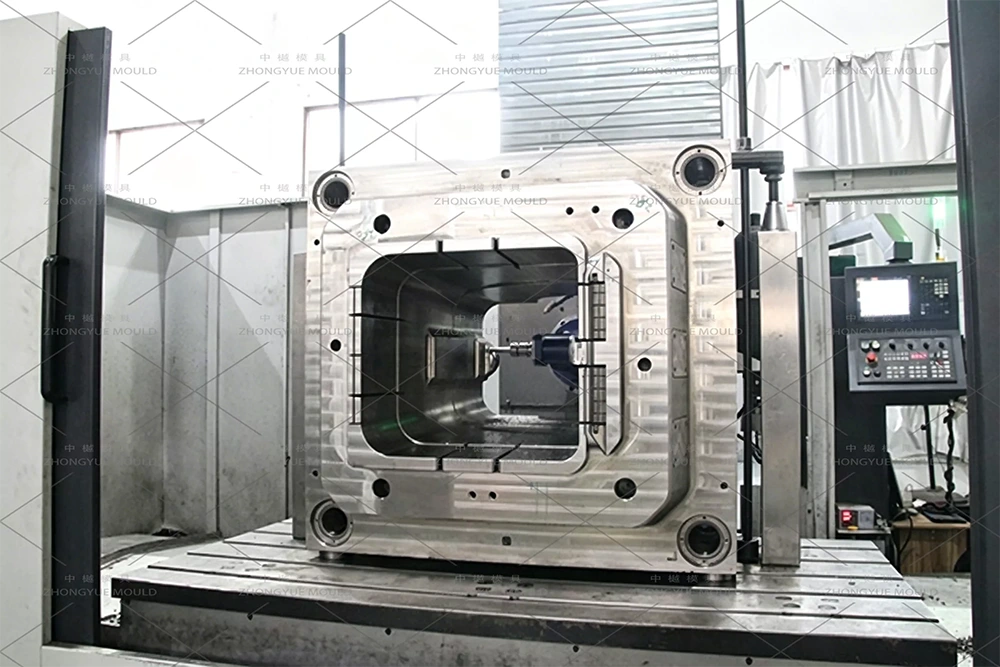

Tarkkuustyöstö— Suurikokoinen nopea CNC-karkea/viimeistelyontelo, syväreikäporaus jäähdytyslevyä varten, BeCu-sisäosat lämpökosketinvarmistuksella, H13-liukunitraus ja käsisovitus, ydin/ontelo SPI B1/B2 -kiillotus tai kevyt VDI-etsaus.

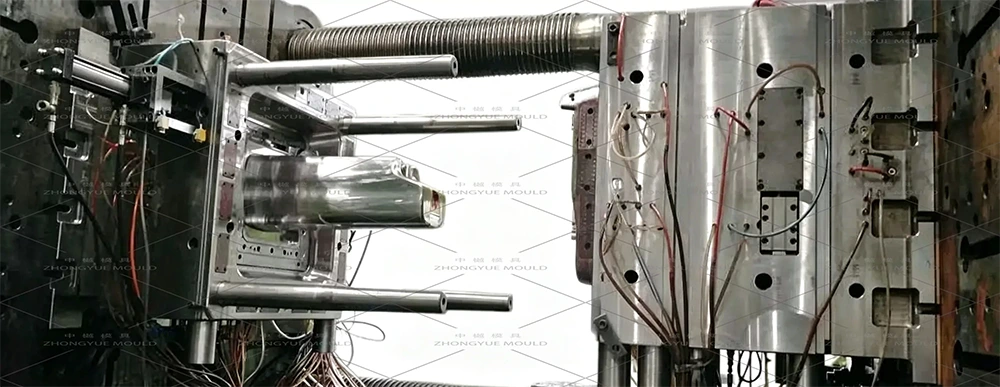

T1 kokeilu ja korjaus— Ajetaan omalla suuritonniisilla koneilla; tarkista piipun soikeus, ylälaipan tasaisuus, seinämän paksuuden skannaus, portin jäännöslista, jäähdytysjakso; toimituskoevideo + näytesäiliö + CMM-raportti.

Lopullinen pakkaus ja lähetys— Savuton raskas kotelo, muotin käyttöopas, varaosaluettelo (ejektorin tapit, vesisuuttimet, suutinholkki, liukujousi, BeCu-sisäosa saatavana kulutustavarana), lämpökäsittely- ja terässertifikaatit.

Miksi valita ZHONGYUE MOLD ulkokäyttöön tarkoitettuun pölysäiliömuottiin?

Suuri hyödykemuottikapasiteetti— Rottinkiset laatikot, laatikot, tuolit, kuormalavat ja ulkokäyttöön tarkoitetut pölysäiliöt (30L–240L), jotka on rakennettu talon sisällä 5-akselisella CNC-poralla ja syväreikäporalla

Talon sisäinen DFM ja Moldflow (jäähdytys + loimi)— Optimoi HDPE/PP-kutistuminen, syväilmanpoisto ja BeCu-jäähdytyspaikka ennen teräksen leikkaamista; tarkista kannen ja istuimen tasaisuus ja piipun suoruus

Hot Runner & Deep Cavity -asiantuntemus— YUDO/SYNVENTIVE-integraatio; BeCu lisätä jäähdytys; sintratut tuuletusnastat; strippausrengas + ilma-avustinpoistorakenne

Tiukka laadunvalvonta ja läpinäkyvä edistyminen- Viikoittaiset koneistuskuvat, T1-näytteen hyväksyntä (ovaliteetti ja laipan tasaisuus tarkistettu) ennen toimitusta

Vie kokemus— Muotit toimitetaan Eurooppaan (EN840-yhteensopivat roskakoriohjelmat), Pohjois-Amerikkaan, Etelä-Amerikkaan, Kaakkois-Aasiaan, Lähi-itään

1 vuoden muotitakuu + varaosien toimitus (BeCu-sisäosat, tuuletusnastat, liukujouset, ejektorin tapit)

Usein kysytyt kysymykset – ulkokäyttöinen pölysäiliö (roskakori) -muotti

K: Sisältääkö tämä muotti pyörät ja metalliakselin?

V: Ei. Korin muotti muodostaa roskasäiliön ja pyörän navan syvennyksen / akselin uran (liukukappaleen tai irtonaisen sisäosan kautta). Pyörät (PP/HDPE laakeroidulla) ja galvanoitu teräsakseli ovat ostettuja komponentteja, jotka on koottu muovauksen jälkeen – EI ruiskuvalettu tässä työkalussa.

K: Mitä materiaalia suosittelet - HDPE tai PP?

V: HDPE (MFR 0,03–0,08, UV-stabiloitu, korkea ESCR) on alan standardi 120L/240L:n pyöräilysäiliöille – erinomainen iskunkestävyys ja jännityshalkeamien kesto ulkona. PP+UV:ta käytetään joskus pienemmissä 30/60 litran reunassa olevissa roska-astioissa, mutta harvemmin raskaiden pyörillä varusteltujen roskakorien kanssa.

K: Hot runner vai suora syöttöportti?

V: 120L/240L HDPE-astioihin suosittelemme suoraa syöttökanavaa (koneen suutin koskettaa suutinholkkia, ei kanavaa) tai 1–2-kärkistä avointa kuumakanavaa (YUDO/SYNVENTIVE). Kylmäkanavaa suositellaan vain pienille 30/60 litran astioille. Peräkkäinen venttiiliportti on tarpeeton – yläportainen HDPE täyttää alaspäin.

K: Voitko myös lainata vastaavan kansimuotin?

V: Kyllä – käytämme ulkosäiliön runkoa 1 × 1 -ontelona ja kantta 1 × 1 - tai 2 -onteloisena muotina (lyhyempi jakso). Värikoodatut kierrätyskannet (eri värit) voivat jakaa yhden kansimuotin ja vaihtaa vain MB - voimme vahvistaa.

K: Mitä tarvitset tarjoukseen?

V: 2D-piirustus (PDF/DWG) + 3D-malli (STP/IGS/X_T) TAI selkeät valokuvat mitat (kapasiteetti, ylä-/ala-Ø tai L×W, korkeus, seinämän paksuus, paino), kohdemateriaali (HDPE-laatu / PP+UV), vuotuinen tilavuus ja ruiskutuskoneen levy/sidetanko/puristin tiedot (erityisesti mallille 240L/20L).

Pyydä tarjous muovisesta ulkopölysäiliömuotistasi

Lähetä ulkopölysäiliösi 2D-piirustus + 3D-malli (tai näytekuvat yksityiskohtaisilla mitoilla ja kapasiteetilla) ja projektivaatimukset. Kerro meille, jos tarvitset myös vastaavan kansimuotin. ZHONGYUE MOLD tarjoaa ilmaisen DFM-arvioinnin + Moldflow-jäähdytys-/loimianalyysin yhteenvedon + virallisen tarjouksen 24–48 työtunnin sisällä.

Ota yhteyttä nyt aloittaaksesi Outdoor Trash Can / Wheelie Bin Body Injection Mold -projektisi!
