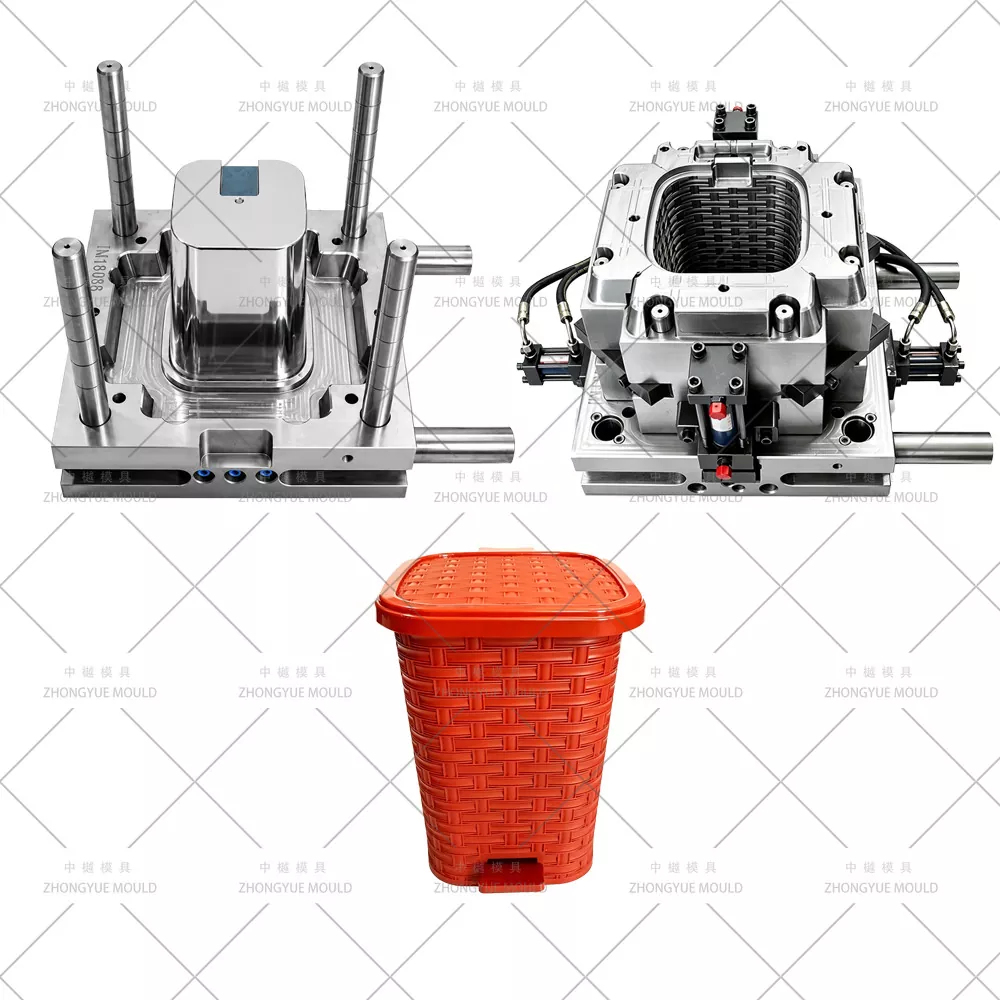

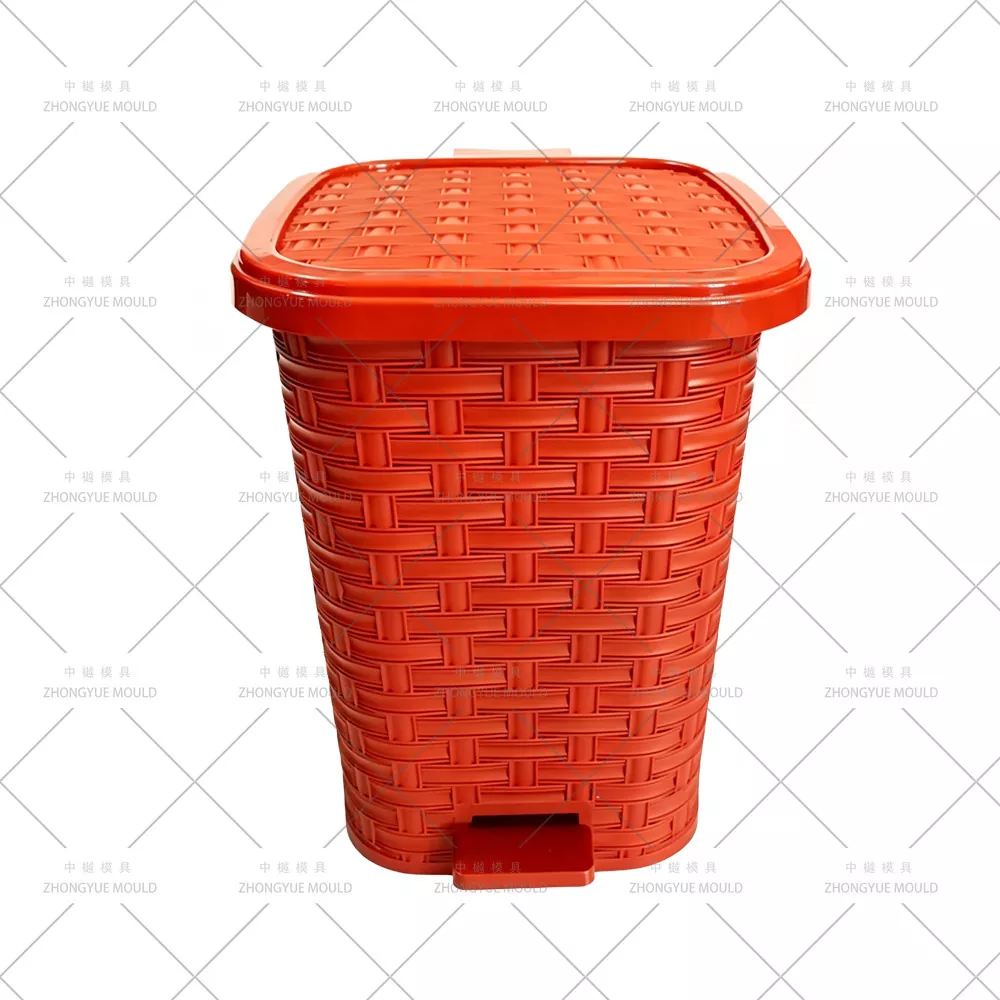

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottivalmistaja, joka toimittaa 10 litran neliömäisiä rottinkipölysäiliömuotteja / muovisia neliökuvioisia roskakorin ruiskumuotteja (neliömuotiset rottinkityyliset jäteastiamuotit) maailmanlaajuisille kotitaloustuotteiden tukkukauppiaille, supermarketeille ja omien merkkien brändeille. 10 litran neliönmuotoinen rottinkipölysäiliö on suosittu valinta toimistoihin, makuuhuoneisiin ja kylpyhuoneisiin – valettu PP:stä (polypropeeni, neitsyt tai UV-stabilisaattorilla), jonka ulkopinnalla on simuloitu ruoko/kudos (rottinki) (VDI 30–42 nahkasyinen tai mukautettu kudottu EDM-pinta) ja helppo puhdistaa. Muoteissamme on tarkkuus EDM/tekstuuri rottinkikudoskuviolle, optimoitu välilevy + kulman kuplitusjäähdytys (BeCu-sisäkkeet raskailla kulmien säteillä), piilotettu merenalainen portti sisäylälaipassa (ei portin jäänteitä näkyvässä rottinkipinnassa) ja DFM-analyysi varmistaakseen tasaisen seinämän paksuuden (2,0–2p8mm) neljässä suorassa seinämässä.
Tarjoamme täydellisen DFM-tarkistuksen ennen teräksen leikkaamista 10 litran neliömäisistä rottinkipölysäiliön rungoista (poljinleikkauksella/ilman), yhteensopivista napsautettavista/saranoiduista kansista ja irrotettaviin sisäkauhoihin.
|
Tuote |
Tekniset tiedot / vaihtoehdot |
|
|
Muotin nimi |
10 litran neliömäinen rottinki / kudottu kuviollinen pölysäiliö (roskakori) muovinen ruiskumuotti |
|
|
Cavity & Core Steel |
Ontelo: P20 (esikova HRC 28–33) standardi; 718H (HRC 33–38) valinnainen pidentää käyttöikää ja parantaa kiillotusta; Ydin: P20 / 718H |
|
|
Muottipohja |
LKM / DME / HASCO / Itse suunniteltu (tyypillinen 400 × 450 mm – 500 × 550 mm; paino 0,8–1,5 T) |
|
|
Ontelot |
Säiliön runko: 1 × 1 standardi; Kansi/sisäkauha: 1×1, 2×1, 2×2 valinnainen |
|
|
Runner System |
Kylmäkanava (ala/reuna, Y-haara monionteloiselle kannelle) vakio; Kuuma kärki / paikallisen tuotemerkin kuumajuoksu valinnainen suuren volyymin runkoon |
|
|
Portin tyyppi |
Sukellusvene (piilevä) portti yläreunassa / laipassa; tuulettimen portti kannessa |
|
|
Poisto |
Ejektoritapit pohjareunassa + valinnainen irrotusrengas; ilmanpoiston valmistelu mahdollista |
|
|
Jäähdytys |
Keskilevy Ø10-12mm + 4-kulmaiset kuplat + BeCu-sisäke alasäteissä, eristetty piiri |
|
|
Pintakäsittely |
Ulkoontelo: VDI 30–42 rottinki/kudosrakenne (EDM + happoetsaus); Ydin/sisä: SPI B1/B2 satiinikiillotus; Kansi: VDI 27–36 tai SPI A2 valinnainen |
|
|
Muotin odotettu käyttöikä |
≥300 000 laukausta (P20); ≥500 000 laukausta (718H) |
|
|
Suositeltu muottimateriaali |
PP (MFR 8–15 g/10min), PP+UV (auringolle altistuneelle parvekkeelle/patiolle), valinnainen masterbatch / värisovitus |
|
|
Suunnitteluohjelmisto |
UG NX, Pro/E, SolidWorks, AutoCAD, Moldflow (valinnainen monionteloille) |
|
|
Toleranssin hallinta |
±0,1 mm yleinen; ±0,2 mm kokonaispituus/leveys/korkeus; ylälaipan tasaisuus ±0,3 mm |
|
|
Toimitusaika |
30–45 päivää 2D/3D-muotin suunnittelun hyväksymisen jälkeen |
|
|
Ruiskutuskone |
200T – 400T (riippuen onteloiden määrästä ja puristusvoiman vaatimuksesta) |
|
|
Muotin materiaali |
Kovuus |
Muotin elämä |
|
P20 |
HRC 28-33 |
>300 000 laukausta |
|
718 |
HRC 33-36 |
>500 000 laukausta |
|
H13 |
HRC >43 |
>800 000 laukausta |
|
2344 |
HRC >48 |
>800 000 laukausta |
|
S136 |
HRC 48-52 |
>1 000 000 laukausta |
Tee seuraavasta Plastic Dust Bin Mould -projektistasi kirkkaampi!

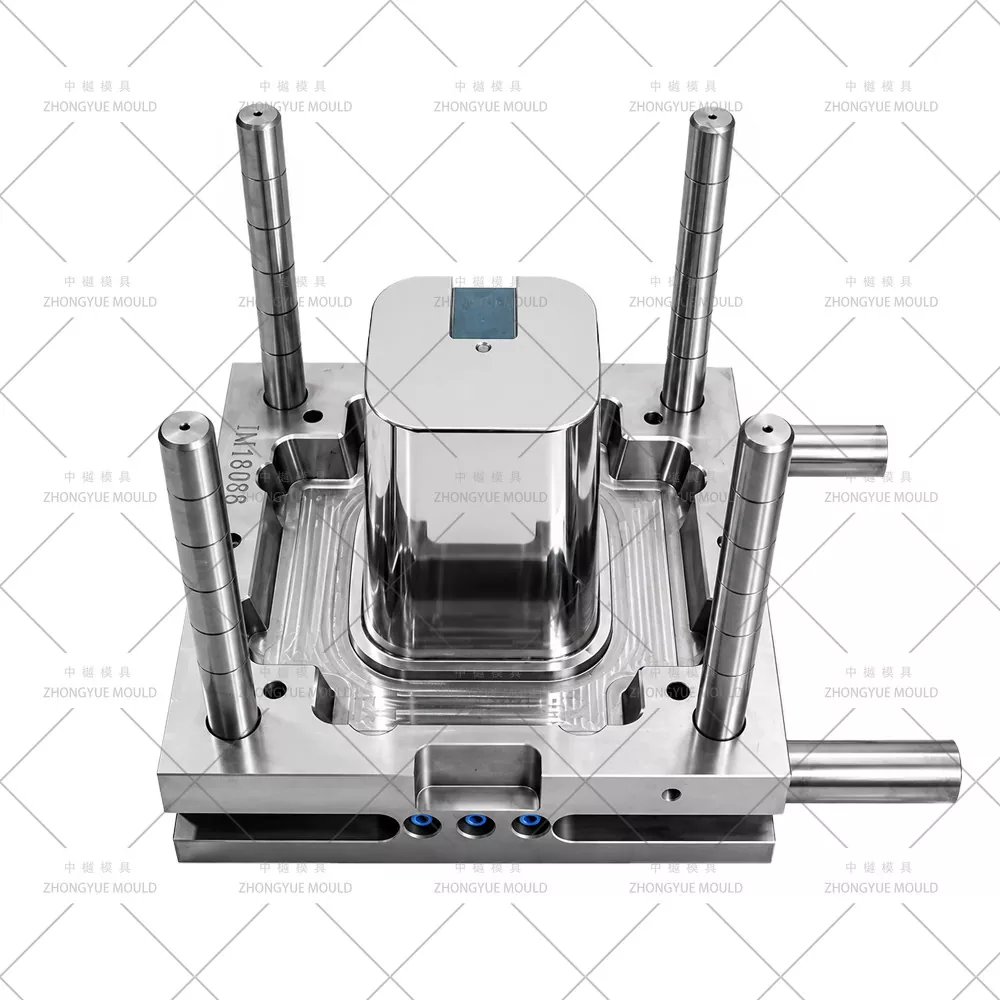

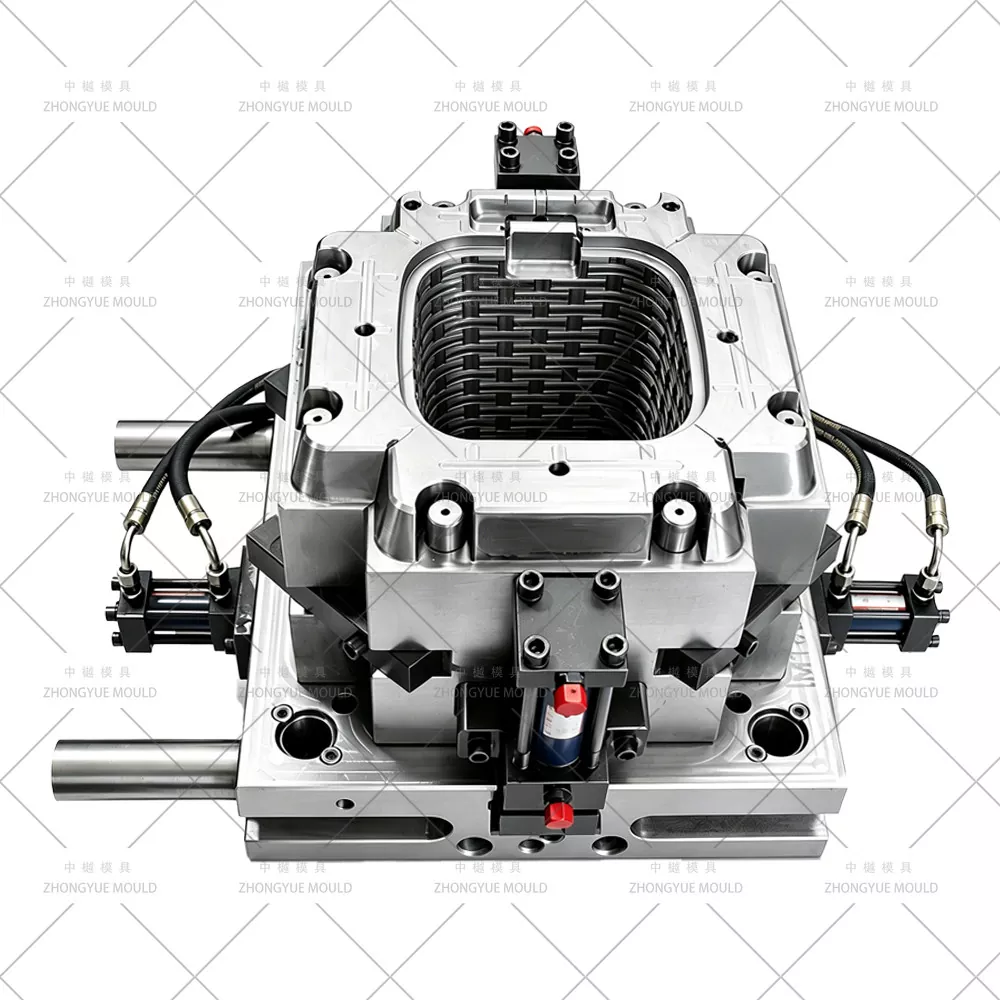

Rottinki / kudottu kuviorakenne ontelon käsittely— Ulkoontelon EDM upotettu kohokuvio tai happoetsattu VDI 30–42 / Mold-Tech MT-110xx kudottu keppikuvio; ydin puoli SPI B1/B2 satiini sileä; tekstuurisyvyys ohjattu puhtaaseen purkamiseen ilman vetojälkiä suorilla seinillä.
Optimoitu jäähdytys neliömäiselle ohutseinämäiselle kauhalle— Keskilevy + 4-kulmaiset kuplat / BeCu (berylliumkupari) -osat pohjasäteissä, joissa seinämä paksunee; eristetty vesipiiri pitää ΔT ≤ 3–4 ℃, mikä lyhentää kiertoaikaa (tyypillisesti 15–22 s) ja estää suorien seinien kuperan/koveran taipumisen.
PP:n kutistumiskompensaatio (neliögeometria)— PP-kutistuminen ~1,2–1,8 %; lievä anisotropia huomioon ottaen; Muotivirtauksen/laskennan varmennettu ontelon mitoitus pituuden/leveyden/korkeuden mukaan, erityisen kriittinen ylälaipan tasaisuuden ja kannen ja istuimen peruspisteen suhteen.
Piilotettu sukellusvene (piilevä) portti sisäisessä ylälaipassa / vanteessa— Portin jäännös kokonaan piilossa rottinkikuvioiselta ulkopinnalta; kylmäkanava Y-haara, jos monionteloinen kansi/vuoraus; kuuma kärki (avoin) valinnainen suurille volyymeille.
Normaali onkaloluku— Pääasiallinen 10 litran neliömäinen säiliörunko: yksi ontelo (1 × 1) parasta jäähdytystä ja laadunvalvontaa varten; Kansi / sisäkauha: usein 2-onteloinen tai 4-ontelo vastaamaan tuotantosuhdetta; perhemuottia (runko + kansi) EI suositella erilaisten jäähdytystarpeiden vuoksi.
Helppo irrotettava ja tarttumaton muotoilu kuvioituihin suoriin seiniin— Kiillotettu ydin, riittävä vetokulma (≥ 2° teksturoidulla pinnalla - ylimääräinen 0,5–1° lisätty VDI-raesyvyyttä kohti), ejektorin tapit tasaisin välein pohjareunassa; valinnainen ilma-avusteinen ulostyöntö syvävetoon > 280 mm.
Projektin aloitus ja DFM-katsaus— Analysoi seinämän paksuus (tyyppi 2,0–2,8 mm), rottinkirakenteen vetokulma (lisää 0,5–1° ylimääräistä VDI-syvyyttä kohti – vähintään 2° teksturoidussa seinässä), portin sijainti ja poiston toteutettavuus; ehdota parannuksia uppoamisen/käyrien välttämiseksi suorilla seinillä.
Muotin suunnittelun hyväksyntä (3D)— Täysi kokoonpano jäähdytysasettelulla (levy + 4-kulmainen kuplitin), pintakuviovyöhykkeen määritelmä, jakokanavan Y-haaran tasapainotus (monionteloinen kansi/vuoraus), tuuletusstrategia.
Tarkkuustyöstö— Nopea CNC-karkea/viimeistelyontelo, syväreikäporaus jäähdytyslevylle, Sodick/Charmilles EDM rottinkikudoksen helpotukseen, happoetsaus/tekstuurisovellus, ydinsatiinikiillotus.
Assembly & T1 Trial— Käytetään sisäisellä ruiskutuskoneella; toimituskoevideo + näyteosat + mittojen tarkistus (yläaukon lävistäjä ja tasaisuus).
Korjaus ja lopullinen hyväksyntä— Hienosäädä tarvittaessa; Laiva kaasutusvapaassa kotelossa, jossa on muottiohjekirja ja varaosaluettelo (ejektorin tapit, vesisuutin, suutinholkki).
Myynnin jälkeinen tuki— 1 vuoden muotitakuu, ilmaiset varaosat ei- ihmisen aiheuttamiin vaurioihin, tekninen etäopastus.
Rikas kotitaloushomekokemus— Pöydät, tuolit, jakkarat, laatikot, säilytyslaatikot, kukkaruukut ja rottinkipölysäiliömuotit, jotka on rakennettu itse
Sisäinen DFM-katsaus- Optimoi seinämän paksuus, portti ja jäähdytys ennen teräksen leikkaamista; neuvoo kannen/vuorauksen monionteloasettelua
Rottinki / kudottu tekstuurin asiantuntemus— EDM helpotus + happoetsaus VDI / Mold-Tech-keppikuvio; Puhdista purku kiinnittymättä suorakulmaisiin seiniin
Tiukka laadunvalvonta ja läpinäkyvä edistyminen- Viikoittaiset työstökuvat, T1-näytteen hyväksyntä ennen toimitusta
Vie kokemus— Muotit toimitetaan Eurooppaan, Pohjois-Amerikkaan, Etelä-Amerikkaan, Kaakkois-Aasiaan ja Lähi-itään
1 vuoden muotitakuu + varaosien toimitus
K: Voitko tehdä muotteja roskakorin rungolle, kannelle ja sisäkauhalle sarjana?
V: Kyllä. Tyypillisesti mainitsemme 10 litran neliömäisen rottinkirungon yksionteloisena muotina ja kannen/sisäkauhan 2- tai 4-onteloisena muotina tuotantosuhteen tasapainottamiseksi. Perhemuottia (runko+kansi) ei suositella erilaisten jäähdytys- ja kiertoaikojen vuoksi.
K: Mitä rottinki-/kudottua rakennetta voit tehdä?
V: Voimme toistaa näytteesi keppi-/kudoskuvion EDM-upotetun kohokuvion avulla ja käyttää VDI 30–42- tai Mold-Tech MT-sarjan happoetsausta. Lähetä fyysinen näyte tai selkeä lähikuva + tekstuuristandardi yhteensovittamista varten.
K: Mitä materiaalia suosittelet?
V: Virgin PP (MFR 8–12) on vakiona – hyvä virtaus ohuisiin seiniin edullisin kustannuksin. Lisää 1–2 % UV-stabilisaattoria, jos roskakorit altistuvat auringonvalolle (parveke/patio).
K: Mitä tarvitset tarjoukseen?
V: 2D-piirustus (PDF/DWG) + 3D-malli (STP/IGS/X_T) TAI selkeät tuotekuvat mittamerkinnöillä (P×L×K, seinämän paksuus, kapasiteetti, paino), vuotuinen tilavuus, haluttu onkalonumero (1×1 / 2×1 jne.) ja pintakuvionäyte/valokuva, jos saatavilla.
Lähetä 10 litran neliömäinen rottinkipölysäiliösi 2D-piirustus + 3D-malli (tai näytekuvat mitoineen) ja projektivaatimukset. ZHONGYUE MOLD tarjoaa ilmaisen DFM-arvioinnin + virallisen tarjouksen 24–48 työtunnin kuluessa.
Ota yhteyttä nyt aloittaaksesi Plastic Square Rattan / Woven Trash Can Injection Mold -projektisi!
