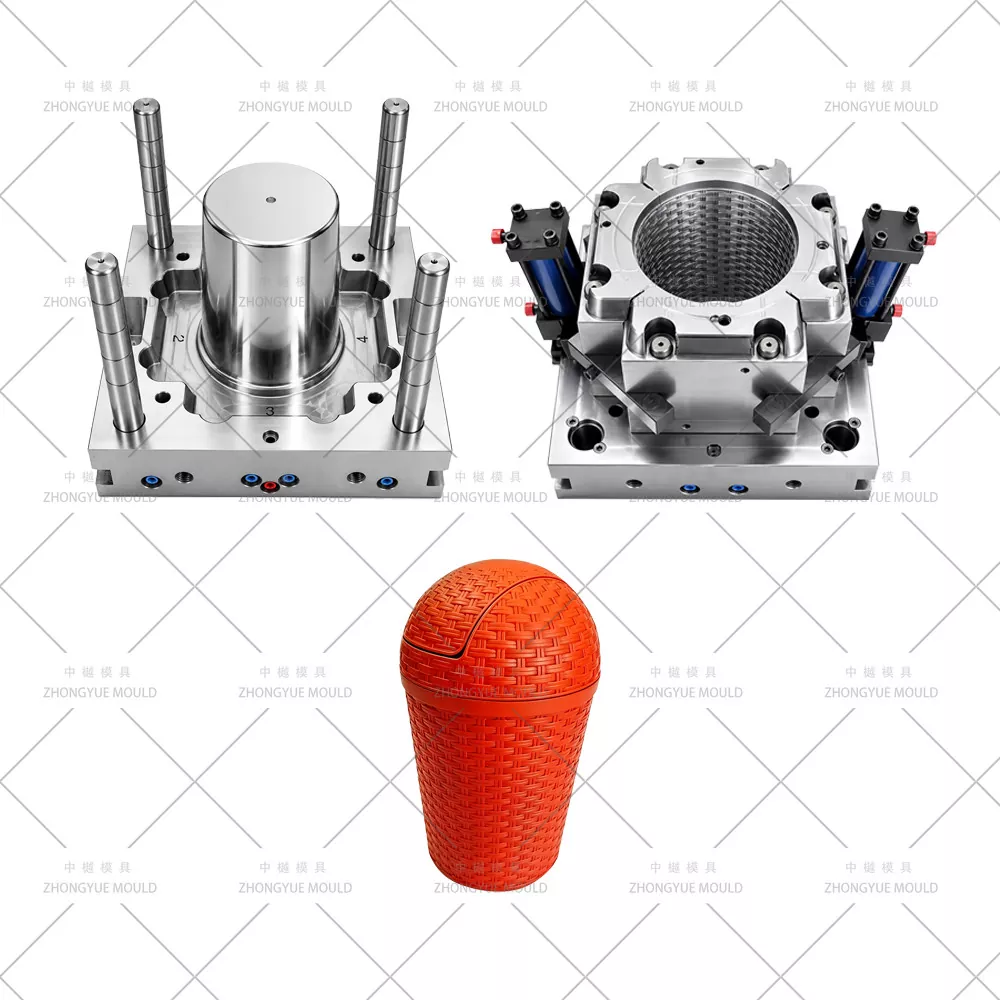

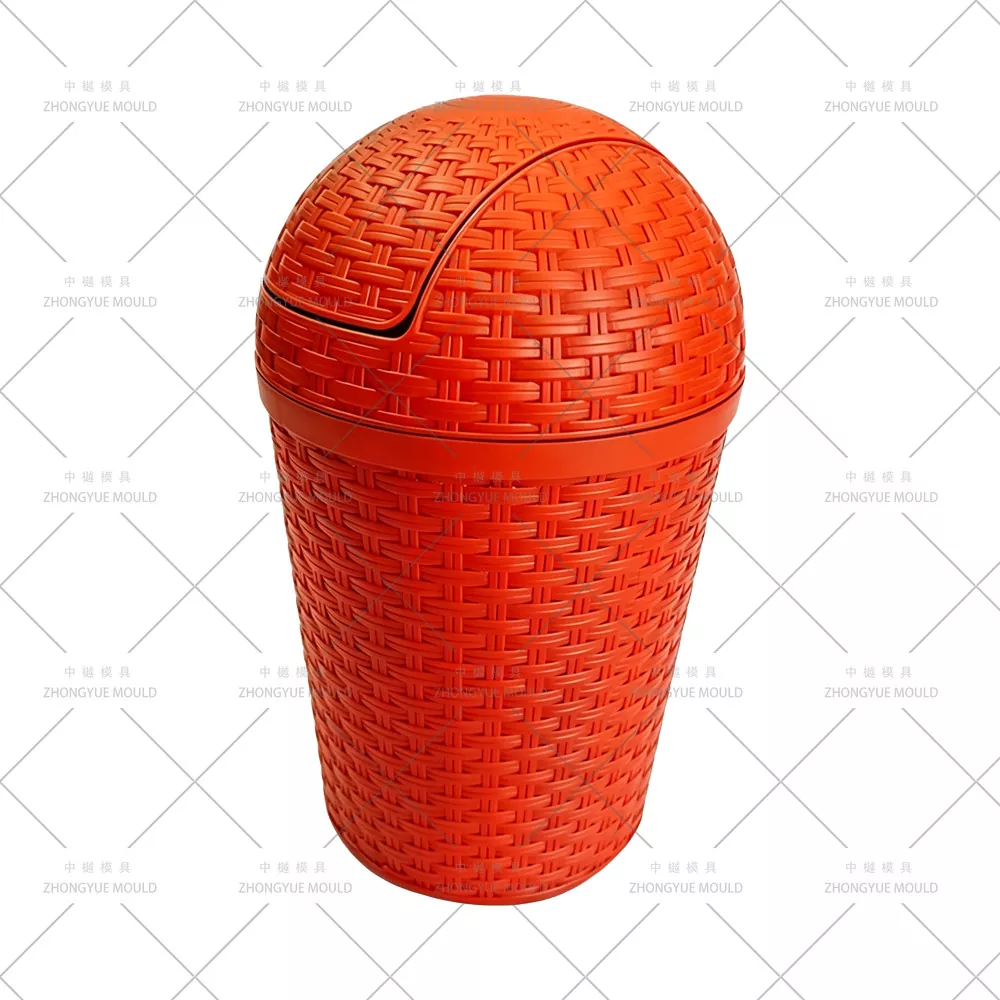

10 litran pyöreä rottinkipölysäiliömuotti

10 litran pyöreä rottinkipölysäiliömuotti – räätälöity pyöreä kudottu / rottinkikuvioinen pyöreä roskakorin ruiskumuotin valmistaja

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottien valmistaja, joka toimittaa 10 litran pyöreitä rottinkipölysäiliömuotteja / pyöreitä kudottukuvioisia pyöreitä roskakorin ruiskumuotteja maailmanlaajuisille kotitaloustuotteiden tukkukauppiaille, supermarketeille ja omien merkkien brändeille. Toisin kuin neliömäiset roskakorit, pyöreä rottinkin näköinen roskakori vaatii tyypillisesti kahden puolikkaan (jaetun onkalon) mallin, jossa on 4–8 pientä kulmassa olevaa liukumäkiä tai halkaistu rengasmekanismi muodostamaan jatkuvan kudotun/ruo'on kohokuvion lieriömäisen rungon ympärille ja mahdollistamaan puhtaan purkamisen ilman, että teksturoitu pinta repeytyy. Säiliö on valettu PP:stä (MFR 8–15 g/10min, valinnaisesti UV-stabiloitu), jossa on EDM-relief + happoetsattu VDI 30–42 rottinkikudos ulkoontelossa ja kiillotettu sileä ydin. Pyöreäsäiliömuotteissamme on pohjakeskipisteinen portti (kolmilevyinen muotti) tai merenalainen portti sisäreunassa, samankeskiset rengasmaiset jäähdytyskanavat + keskimmäinen BeCu-sisäke tasaisen lämpötilan takaamiseksi ja riittävä muotin avausisku (≥ 2,5× tuotteen korkeus) syvävedetyn pyöreän rungon poistamiseksi turvallisesti ytimestä.

Tarjoamme täydellisen DFM-tarkistuksen ennen teräksen leikkaamista 10 litran pyöreistä rottinkipölysäiliön rungoista (poljinleikkauksella tai ilman), yhteensopivista napsautus- tai saranakannesta sisäpuolisiin irrotettaviin sileisiin kauhoihin.

Muovisen pölysäiliön muotin tekniset tiedot:

Tee seuraavasta Plastic Dust Bin Mould -projektistasi kirkkaampi!

Tärkeimmät muottitekniikan kohokohdat pyöreisiin rottinkipölysäiliömuotteihin

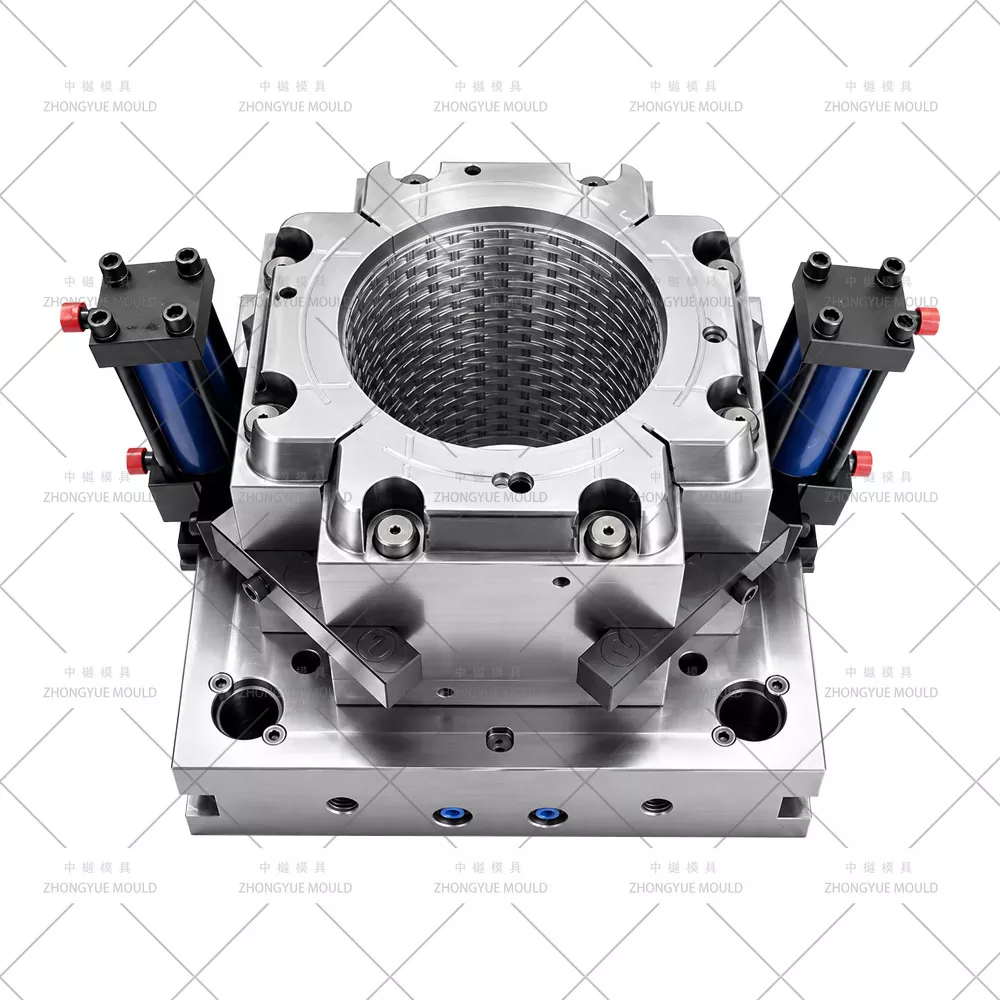

Halkaistu ontelo (kaksipuolinen H = vaakasuora erotus) + reunaliukumäet / halkaistu rengas rottinkikorjausta varten— Pyöreäkudotut kuviokääreet 360°; onkalo halkeaa vasemmalle/oikealle (tai 3-levyinen kelluva halkeama), jossa on 4–8 mikrokulmaa tai kokoontaitettava halkaisurengas, joka muodostaa alleleikatun kepin päällekkäisyyden. Luistit on nitrattu (H13/SKD61) kulutuskestävyyden vuoksi kuvioitua tarttumista vastaan.

Ala-keskipisteportti (kolmilevymuotti) tai piilotettu alaportti sisäisessä ylälaippassa— Keskimmäinen tappipiste antaa säteittäisesti tasapainoisen täytön ja minimaaliset hitsauslinjat pyöreässä rungossa; jäänne leikattu puhtaaksi purseenpoistossa. Vaihtoehto: sukellusveneportti sisäyläreunassa piilottaa portin merkin rottinkin ulkopinnasta.

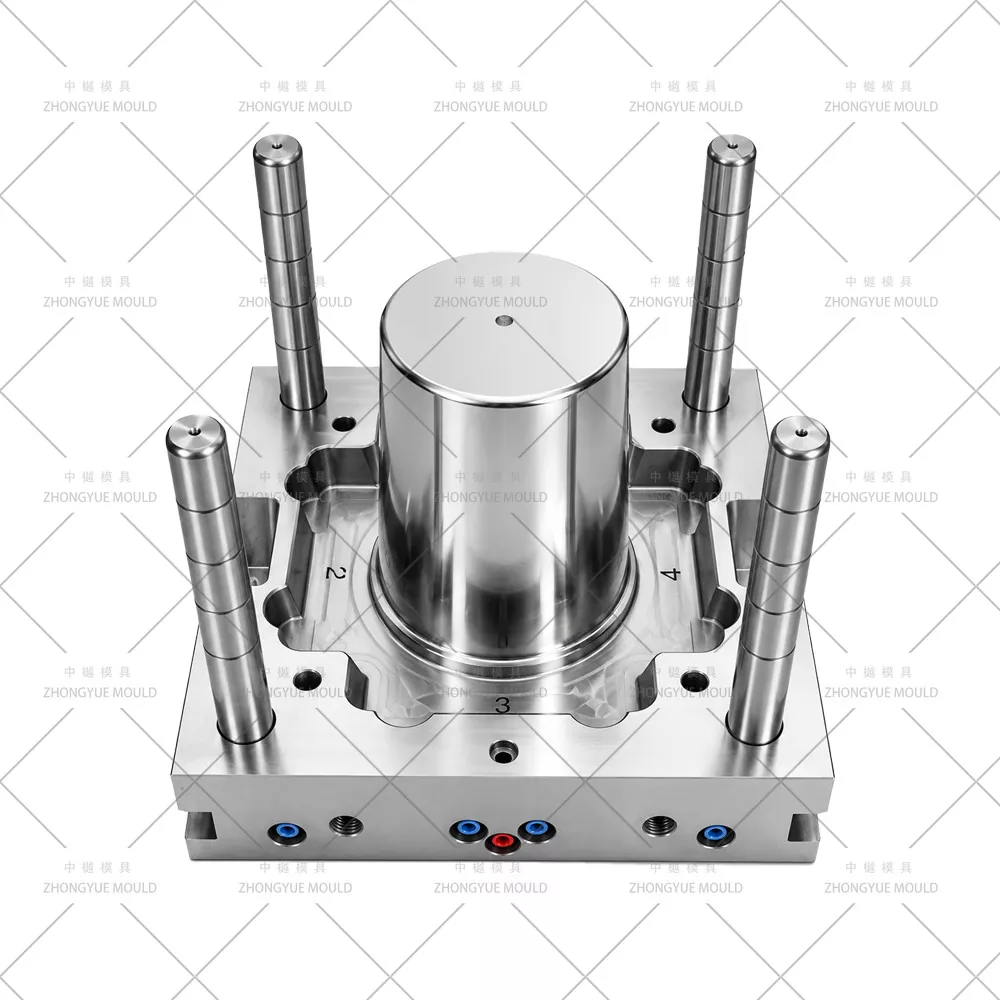

Samankeskinen rengasjäähdytys + Keski BeCu-sisäke— Ø10–12 mm rengasmainen vesijohto(t) ontelon puoliskoissa + syvän reikälevy ytimen läpi + BeCu (berylliumkupari) -ytimen sisäke alasäteellä nopeimman lämmönpoiston saavuttamiseksi; ΔT ≤ 3–4℃ tulo-poistoaukko; sykli tyypillisesti 15-22s.

Riittävä avausisku ja tyhjiönestorakenne— Poistoisku ≥ tuotteen korkeus + 30–50 mm; ydin, jossa on 0,01–0,02 mm:n tuuletusurat, jotka estävät alipainelukituksen, kun syvä pyöreä runko irrotetaan ytimestä; valinnainen varhainen poisto ilma-avustimella.

Pyöreän PP-geometrian kutistumisen kompensointi— PP isotrooppinen kutistuminen ~1,2–1,8 %; onkalon halkaisija suurennettu suhteellisesti; Muottivirtausvarmennettu soikeallisuuden säätelemiseksi (≤0,3–0,5 mm Ø220–260 mm:llä).

Rottinki / kudottu tekstuurin onkalokäsittely— Ulkoontelon EDM upotettu kohokuvio + VDI 30–42 / Mold-Tech MT -ruokokuvioinen happoetsaus; syväyskulma nostettu arvoon ≥2–2,5° (pohja 1,5° + 0,5–1° tekstuurin syvyydelle), jotta estetään tarttuminen kuvioituun halkeamaan onteloon.

Normaali onkaloluku— 10 litran pyöreä päärunko: yksi ontelo (1 × 1) — jaettu ontelo + liukut tekevät useista onteloista epäkäytännöllisen; Kansi / sisäkauha: 2-ontelo tai 4-ontelo tasapainoiseen tuotantosuhteeseen.

Muottien valmistus- ja validointiprosessimme

Projektin aloitus ja DFM-katsaus— Analysoi seinämän paksuus (tyypillisesti 2,0–2,8 mm), rottinkin pintakuvioveto (yhteensä 2–2,5° kuvioidussa jaetussa ontelossa), liukusäätimen kulman/häiriön tarkistus, portin sijainti (alhaalla keskellä oleva tappipiste vs. vanteen aliportti) ja tarvittava avausisku (≥ 2,5 × H); ehdottaa parannuksia ovaalin/käyrien välttämiseksi.

Muotin suunnittelun hyväksyntä (3D)— Täysi kokoonpano jaetun ontelon määrittelyllä, 4–8 pientä liukusäädintä/jaetun renkaan liikettä, samankeskinen jäähdytysasento, alempi tappipiste ja vaimennusrakenne, tuuletusurat ytimessä.

Tarkkuustyöstö— Nopeat CNC-karkeat/viimeistellyt ontelon puolikkaat, syväreikäporaus rengasmaiseen jäähdytykseen ja keskilevyyn, Sodick/Charmilles EDM rottinkikudoksen helpotukseen, happoetsaus/tekstuurisovellukset, H13-liukunitraus ja käsinsovitus.

Assembly & T1 Trial— Käytetään sisäisellä ruiskutuskoneella; tarkista soikea muoto, rottinkipoistovapautus, portin jälki, jäähdytysjakso; toimituskoevideo + näyteosat + mittojen tarkistus.

Korjaus ja lopullinen hyväksyntä— Hienosäädä liukusäätimen ajoitus / tuuletus tarvittaessa; Toimitetaan kaasuttomassa kotelossa, jossa on muottien käyttöohjeet ja varaosaluettelo (liukujouset, ejektorin tapit, ruuvin vedin).

Myynnin jälkeinen tuki— 1 vuoden muotitakuu, ilmaiset varaosat ei- ihmisen aiheuttamiin vaurioihin, tekninen etäopastus.

Miksi valita ZHONGYUE MOLD kotitalousmuotillesi?

Rikas kotitaloushomekokemus— Pyöreät/neliömäiset rottinkikorit, laatikot, tuolit, säilytyslaatikot ja pölysäiliömuotit, jotka on rakennettu itse

Sisäinen DFM-katsaus— Optimoi jaetun ontelon liukukulmat, portti ja samankeskinen jäähdytys ennen teräksen leikkaamista; neuvoo kannen/vuorauksen monionteloasettelua

Rottinkinen / kudottu rakenne + split-cavity-asiantuntemus— EDM-kuvio + VDI / MT-keppikuvio; oikein laskettu syväys kuvioiduille jaetuille pinnoille tarttumisen estämiseksi

Tiukka laadunvalvonta ja läpinäkyvä edistyminen- Viikoittaiset työstökuvat, T1-näytteen hyväksyntä ennen toimitusta

Vie kokemus— Muotit toimitetaan Eurooppaan, Pohjois-Amerikkaan, Etelä-Amerikkaan, Kaakkois-Aasiaan ja Lähi-itään

1 vuoden muotitakuu + varaosien toimitus (liukujouset, tapit, tiivisteet)

Usein kysytyt kysymykset – pyöreä rottinkisäiliö, muottikohtainen

K: Miksi pyöreä rottinkisäiliömuotti tarvitsee jaetun ontelon ja liukumäet, toisin kuin tavallinen pyöreä kauha?

V: Simuloitu keppi/kudos luo kehämäisiä alileikkauksia. Yksinkertainen kaksilevyinen auki-kiinni muotti lukitsee osan ytimeen. Suunnittelemme kahdeksi puolikkaaksi jaetun onkalon, jossa on 4–8 pientä kulmassa olevaa liukumäkeä tai kokoontaittuva halkaisurengas, joka poistaa kudotun kohokuvion ennen pääpuoliskojen avautumista – mahdollistaa puhtaan irrotuksen repeämättä teksturoitua pintaa.

K: Mitä porttia suosittelette - alhaalla olevaa keskimmäistä tappipistettä vai vanteen sukellusveneporttia?

V: Parhaan täyttösymmetrian saavuttamiseksi pyöreässä rungossa ja minimaalisissa hitsauslinjoissa suosittelemme kolmilevyistä muottia, jossa on alhaalla keskellä oleva tappipisteportti (automaattinen tyhjennys). Jos asiakkaan puristimesta puuttuu kolmen levyn ominaisuus, suunnittelemme sisälaippaan sukellusveneen portin, joka on piilotettu rottinkin ulkopinnalta.

K: Kuinka hallitset ovaliteettia (out-of-round) PP pyöreässä roskakorissa?

V: Kompensoimalla oikein PP-kutistuminen (~1,2–1,8 %) halkaisijalla, suunnittelemalla tasapainoinen jäähdytys (samankeskiset rengaskanavat + BeCu), varmistamalla tasainen puristusvoima ja tarkistamalla Moldflow-toiminnolla. Tavoite ovaliteetti ≤0,3–0,5 mm Ø220–260 mm roskakorissa.

K: Mitä tarvitset tarjoukseen?

V: 2D-piirustus (PDF/DWG) + 3D-malli (STP/IGS/X_T) TAI selkeät tuotekuvat mittamerkinnöillä (Ø ylä/ala, korkeus, seinämän paksuus, paino), vuotuinen tilavuus, kannen/vuorauksen suositeltu onkalonumero (2×1 jne.) ja pintakuvionäyte/valokuva, jos saatavilla. Kerro meille myös injektiokoneesi kiinnitystangon tila ja suurin avausisku.

Pyydä tarjous 10 litran pyöreästä rottinkipölysäiliömuotistasi

Lähetä 10 litran pyöreä rottinkipölysäiliö 2D-piirustus + 3D-malli (tai näytekuvat mitoineen) ja projektivaatimukset. ZHONGYUE MOLD tarjoaa ilmaisen DFM-arvioinnin + virallisen tarjouksen 24–48 työtunnin kuluessa.

Ota meihin yhteyttä nyt aloittaaksesi pyöreä kudottu rottinki / pyöreä roskakorin ruiskumuottiprojekti!
