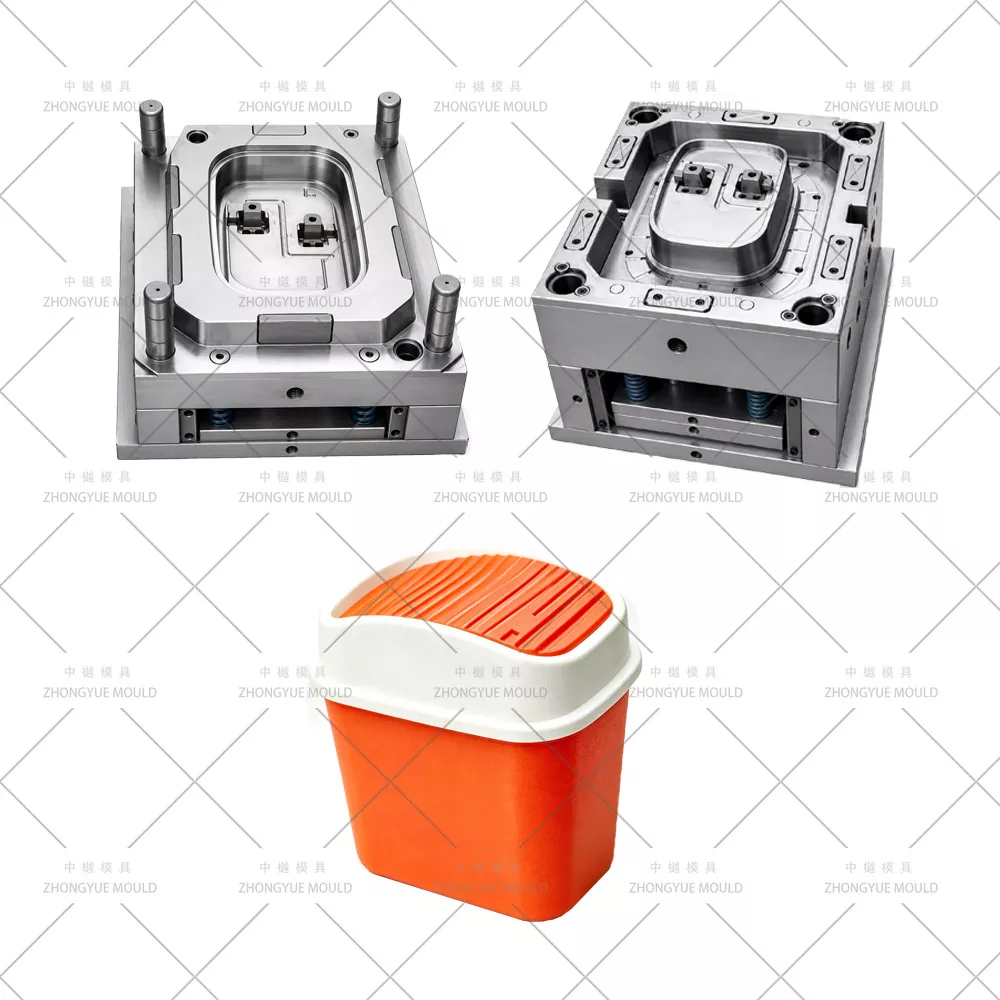

Muovinen työpöydän pölysäiliön keskirunkoinen muotti

Muovinen työpöydän pölysäiliön keskirunkoinen muotti – mukautettu minityöpöydän roskakori, välirengas / painerengas ruiskutusmuotin valmistaja

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottivalmistaja, joka toimittaa muovisia pöytäpölysäiliön keskirunkoisia muotteja / minityöpöydän roskakorin välirenkaita (painerenkaita, liitoskauluksia jousiuralla ja nivelrei'illä) maailmanlaajuisille kotitaloustuotteiden tukkukauppiaille, supermarketeille ja omilla tuotemerkeillä. Keskimmäinen runko sijaitsee säiliön rungon ja käännettävän/painattavan kannen välissä – se on yleensä valettu PP:stä (MFR 10–20 vähäisen joustavuuden vuoksi) tai ABS:stä (jäykkä, värisovitettu) sileällä kiillotetulla ontelolla (SPI B1/B2), jossa on kiinteästi muotoiltu vääntö/puristusjousikanava (piilisydäminen 5-xxleess). tapit) ja pikakiinnikkeet, jotka kiinnittyvät roskakorin rungon reunaan. Keskirunkoiset muotimme ovat tyypillisesti yksionteloisia (1 × 1) tai 1+1 L+R symmetrisiä malleja varten, piilotettu merenalainen portti sisäpuolen takapinnassa, tarkkuushiotut ydintapit (h7-toleranssi) kääntöreikien samankeskisyyttä varten ja DFM-analyysi varmistaakseen oikean välyksen (0,15–0,3 mm:n rungon kohoumat).

Tarjoamme täydellisen DFM-tarkistuksen ennen teräksen leikkaamista painamalla avattavasta keskirenkaasta jousipenkillä, kääntökannen liitoskauluksista, joissa on nivelreikä, koristeellisiin erotusrenkaisiin (ei mekanismia).

Muovisen pölysäiliön muotin tekniset tiedot:

Tee seuraavasta Plastic Dust Bin Mould -projektistasi kirkkaampi!

Tärkeimmät muottitekniikan kohokohdat keskirunkoisille muotteille

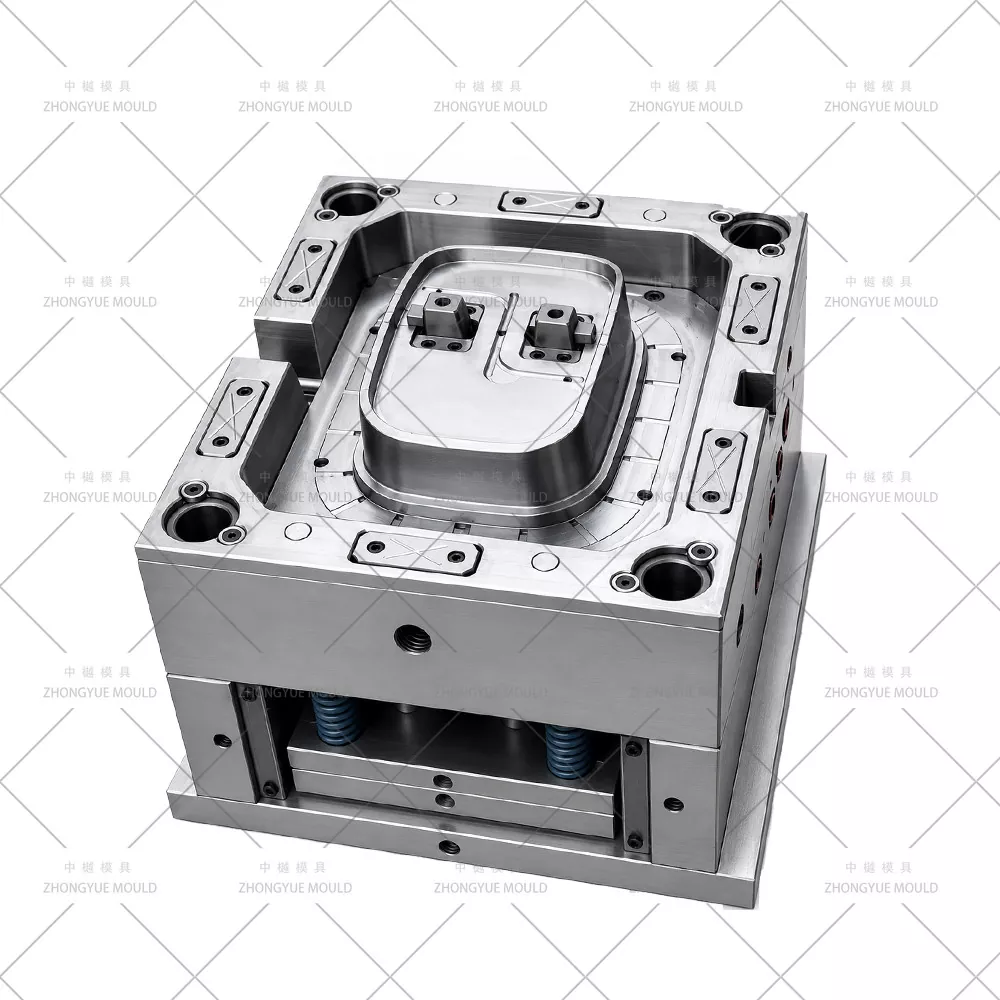

Tarkkuusnivelreiän ydintapit (Φ3–5 mm)— Maadoita H13- tai SKD61-ydinnastat h7-toleranssiin; kiinnitetty tai kutistesovitettu ytimeen; tarkastettu samankeskeisyyden suhteen peruspisteen keskiviivaan (±0,05 mm) – kriittinen kannen tasaiselle heilahtelu-/jousitoiminnalle.

Jousi / vääntötangon kanavan geometria— Tasainen seinämän paksuus (2,0–2,5 mm) jousiurassa; paikallinen jäähdytyskuplia paksujen kanavien päiden lähellä uppoamisen välttämiseksi; kanavaveto ≥2° tarkistettu DFM:ssä.

Snap-fit ​​Clip Undercut— Mini Kulmoitu nostolaite tai Simple Slide — Pieni alaleikkauspidike, joka kiinnittyy roskakoriin; käsitellään 1–2 minikulmanostimella tai matalalla liukumäellä; 3D-kokoonpanossa simuloitu häiriö.

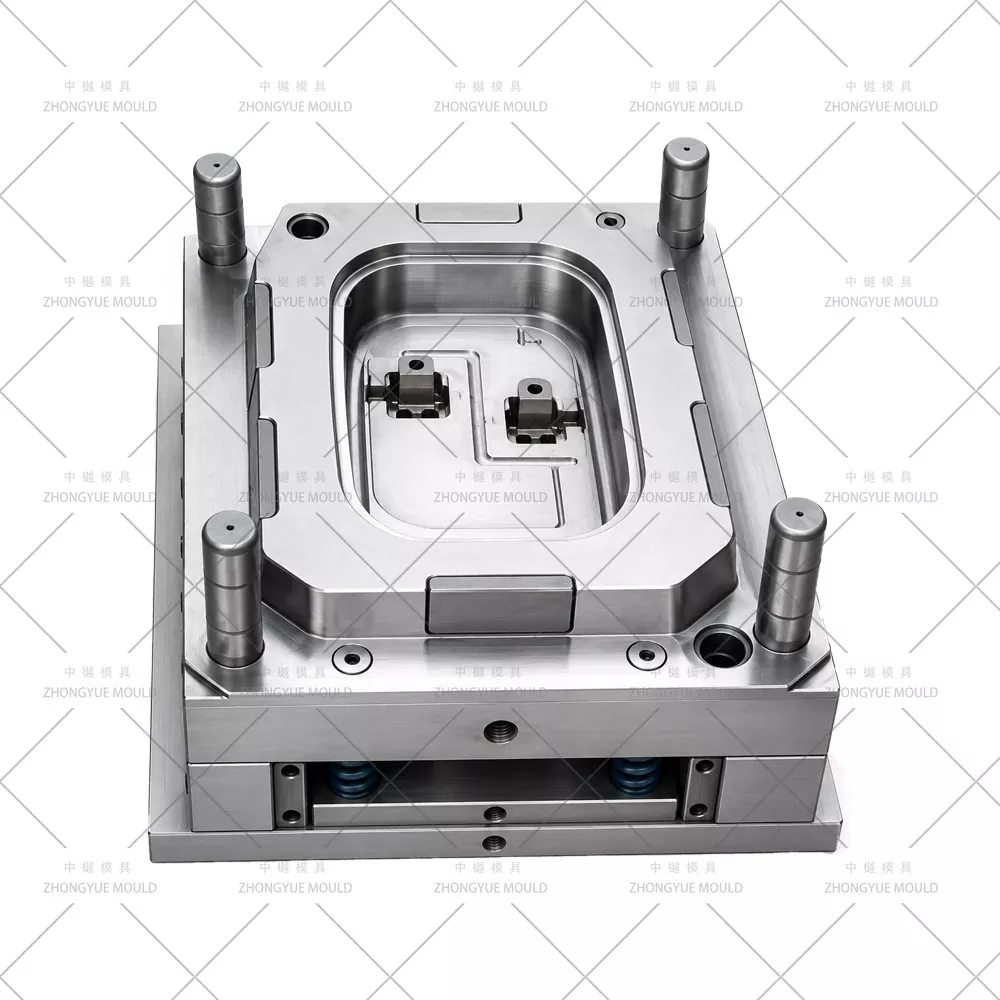

Kiiltävä/satiini-ontelo— Ei rottinkirakennetta — SPI B1 (satiini) -standardi; SPI A2 valinnainen huippuluokan selkeän ulkoasun PS-versioon; EI VDI/rottinkietsaus, ellei sitä ole määritelty koristeelliseksi ulkorenkaaksi.

Piilotettu sukellusveneportti sisälaipassa / takapuolella— Portin jäännös, joka ei näy ulkopuolelta näkyvältä pinnalta; kylmäkanava Y-haara jos 1+1 L+R; hot-tip harvinainen (pieni osa, ei tyypillisesti perusteltua).

Kompakti jäähdytys— Keskilevy + BeCu-sisäosa — Ø6–8 mm välilevy ytimen läpi; BeCu (berylliumkupari) -sisäke jousikanavan pohjasäteellä; yksi eristetty vesipiiri, joka riittää jaksolle 8–14 sekuntia.

Asennusvälys DFM (runko ↔ runko ↔ kansi)— Tarkistamme suositellun etäisyyden 0,15–0,3 mm pinoa kohden roskakorin rungon ja kannen piirustuksista estääksemme tiukan istuvuuden tai heilumisen.

Muottien valmistus- ja validointiprosessimme

Projektin aloitus ja DFM-katsaus— Analysoi jousikanavan seinämän paksuus, nivelreiän Ø & tapin projektio, leikattu syväys, portin sijainti ja ejektorin asettelu; tarkista asennusvälys (0,15–0,3 mm) roskakorin rungon ja kannen piirustuksista.

Muotin suunnittelun hyväksyntä (3D)— Täysi kokoonpano jäähdytyslevyasettelulla, tarkkuusytimen tapin määritelmällä (h7), mininostimella/liukukappaleella, jos sellainen on, ilmausstrategia (0,01–0,015 mm jakolinjan tuuletusaukko).

Tarkkuustyöstö— Nopea CNC-karkea/viimeistelyontelo, syväreikäporaus jäähdytyslevylle, hiotut H13-ydintapit (samankeskisyys tarkistettu), ontelo/ydin SPI B1/B2 -kiillotusaine.

Akokoonpano ja T1-kokeilu— Käytetään sisäisellä ruiskutuskoneella; tarkista saranareiän Ø tappimittarilla, jousikanavan sovitus valejousella/langalla, asennustesti runko- ja kansinäytteillä; toimita kokeiluvideo + näyteosat.

Korjaus ja lopullinen hyväksyntä— Hienosäädä tarvittaessa; toimitetaan kaasuttomassa kotelossa, jossa on muottien käyttöohjeet ja varaosaluettelo (ydintapit, ejektorin tapit, syöttöputken holkki).

Myynnin jälkeinen tuki— 1 vuoden muotitakuu, ilmaiset vara-ydintapit/poistotapit ei- ihmisen aiheuttamien vaurioiden varalta, tekninen etäopastus.

Miksi valita ZHONGYUE MOLD kotitalousmuotillesi?

Rikas kotitaloushyödykemuottikokemus— Pöytäastiat (runko + kansi + keskirunkosarjat), rottinkikorit, tuolit, itse rakennetut laatikot

Talon sisäinen DFM-tarkastus kokoonpanon pinoamisen tarkistuksen kanssa— Tarkista nivelreiän toleranssi ja välys rungon↔rungon↔kannen välillä ennen teräksen leikkaamista

Precision Core-Pin & Spring-Groove -asiantuntemus— Maadoitettu H13 tapit, yhtenäinen seinä toiminnallisissa kanavissa, mininostin muotoilu klipsien alileikkauksia varten

Tiukka laadunvalvonta ja läpinäkyvä edistyminen— Viikoittaiset koneistuskuvat, T1-näytteen hyväksyntä (kokoonpano-sovitustesti) ennen toimitusta

Vie kokemus— Muotit toimitetaan Eurooppaan, Pohjois-Amerikkaan, Etelä-Amerikkaan, Kaakkois-Aasiaan ja Lähi-itään

1 vuoden muotitakuu + varaydintapit/poistotapit

Usein kysytyt kysymykset – keskikehys / välirengasmuotti

K: Mikä tarkalleen on "keskikehys" verrattuna kanteen tai runkoon?

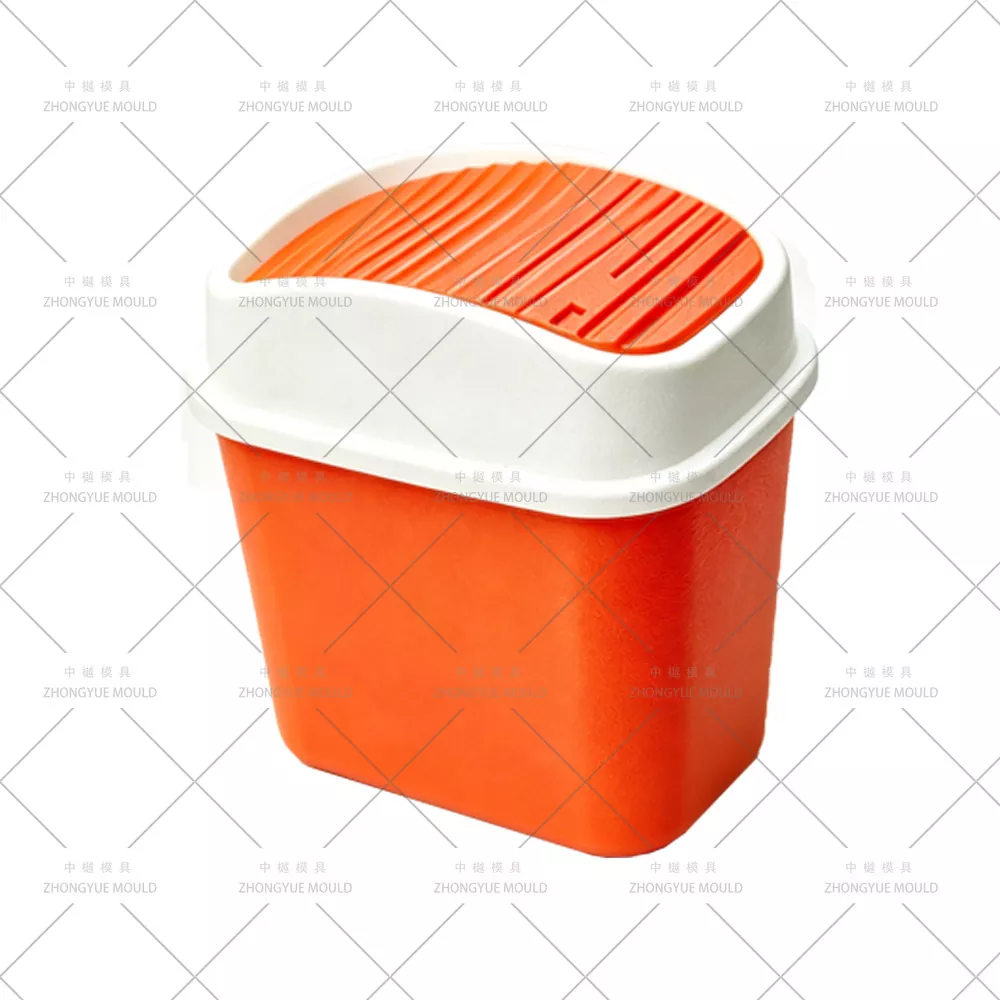

V: Keskikehys (välirengas / painerengas) on säiliön rungon ja kannen välissä. Siinä on jousi-/vääntötangon kanava, kannen kääntöakselin reiät ja pikakiinnikkeet säiliön rungon reunaan lukitsemiseksi. Kansi heiluu tai painaa tätä kehystä – itse kehys EI korvaa kantta.

K: Tarvitsetko säiliön rungon ja kannen piirustuksia keskikehyksen muotin lainaamiseksi?

V: Erittäin suositeltavaa – meidän on tarkistettava kokoonpanovälys (nivelulokkeen kiinnityssyvyys, pidikkeen napsahdussovitus rungon reunaan Ø, kannen kääntökaari vs. rungon aukko) ja tarkistettava kääntöreiän asento. Jos sinulla on vain kehyspiirustus, voimme silti lainata, mutta kokoonpanon sopivuutta ei voida varmistaa etukäteen.

K: Yksi ontelo vai 1+1 L+R?

V: Useimmat keskimmäiset kehykset ovat kooltaan 1 × 1 yksittäistä onkaloa. Jos kehys on täysin symmetrinen L/R (identtistä osaa käytetään kaksisäiliöyksikön molemmilla puolilla – harvinaista yksialustaisille), voimme tehdä 1+1. Tavalliset koristerenkaat joskus 2-onteloiset. Neuvomme kappaleen geometrian mukaan.

K: Mikä pintakäsittely - mikä tahansa rottinkirakenne?

V: Ei – keskikehykset ovat SPI B1 (satiini) -standardia, SPI A2 valinnainen kirkkaalle PS-koristerenkaalle. Rottinkista/VDI-kuviota EI käytetä, ellet erityisesti pyydä koristeellista ulkorengasversiota.

K: Mitä tarvitset tarjoukseen?

V: 2D-piirustus (PDF/DWG) + 3D-malli (STP/IGS/X_T) keskikehyksestä JA mieluiten säiliön runko ja kansi 3D (tai vähintään niiden yhteensopivuusmitat: rungon yläreikä, kannen nivelkoho). Määritä materiaali (PP MFR / ABS-laatu).

Pyydä tarjous muovisesta työpöydän pölysäiliön keskimuotista

Lähetä keskikehyksen 2D-piirustus + 3D-malli (ja mieluiten roskakorin rungon/kannen himmennykset tai tiedostot) ja projektivaatimukset. ZHONGYUE MOLD tarjoaa ilmaisen DFM-katsauksen kokoonpanon pinoamisen tarkistuksella + virallisen tarjouksen 24–48 työtunnin kuluessa.

Ota yhteyttä nyt aloittaaksesi Mini Desktop Trash Can Intermediate Ring / Pressure Frame Injection Mold -projektisi!
