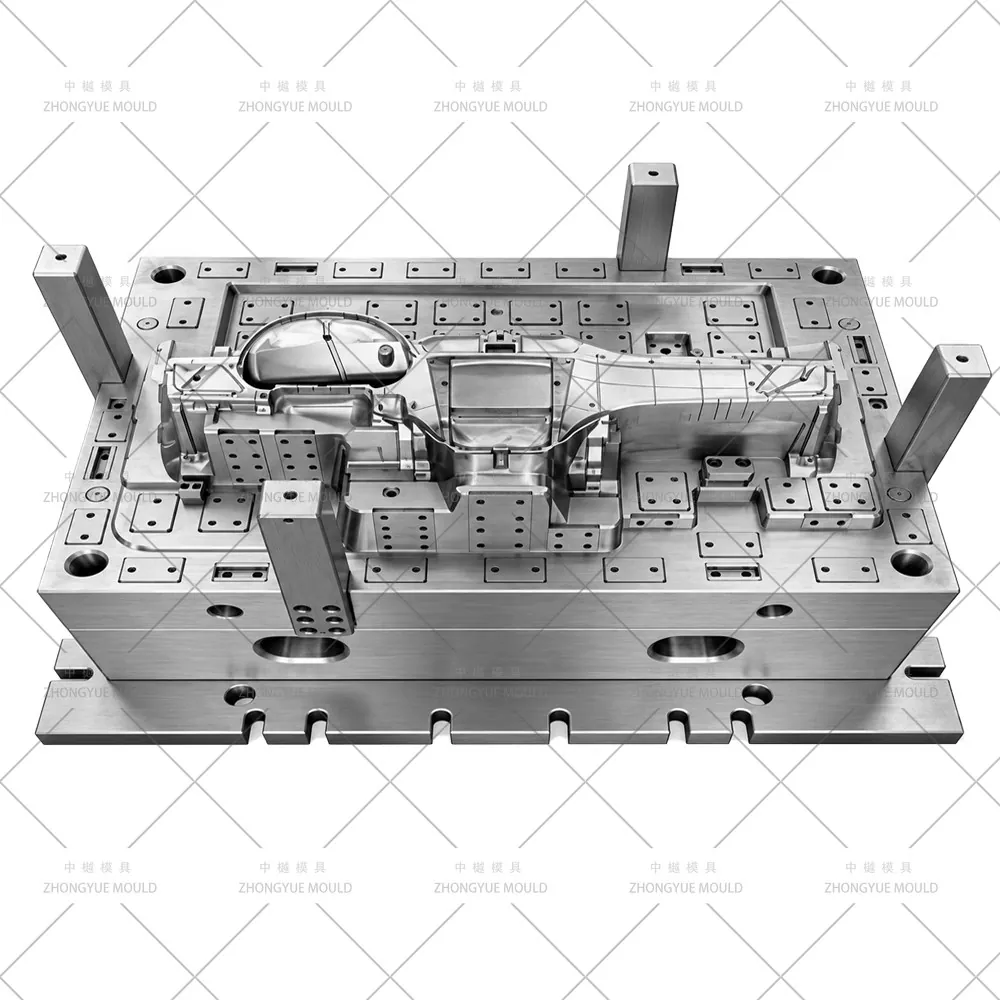

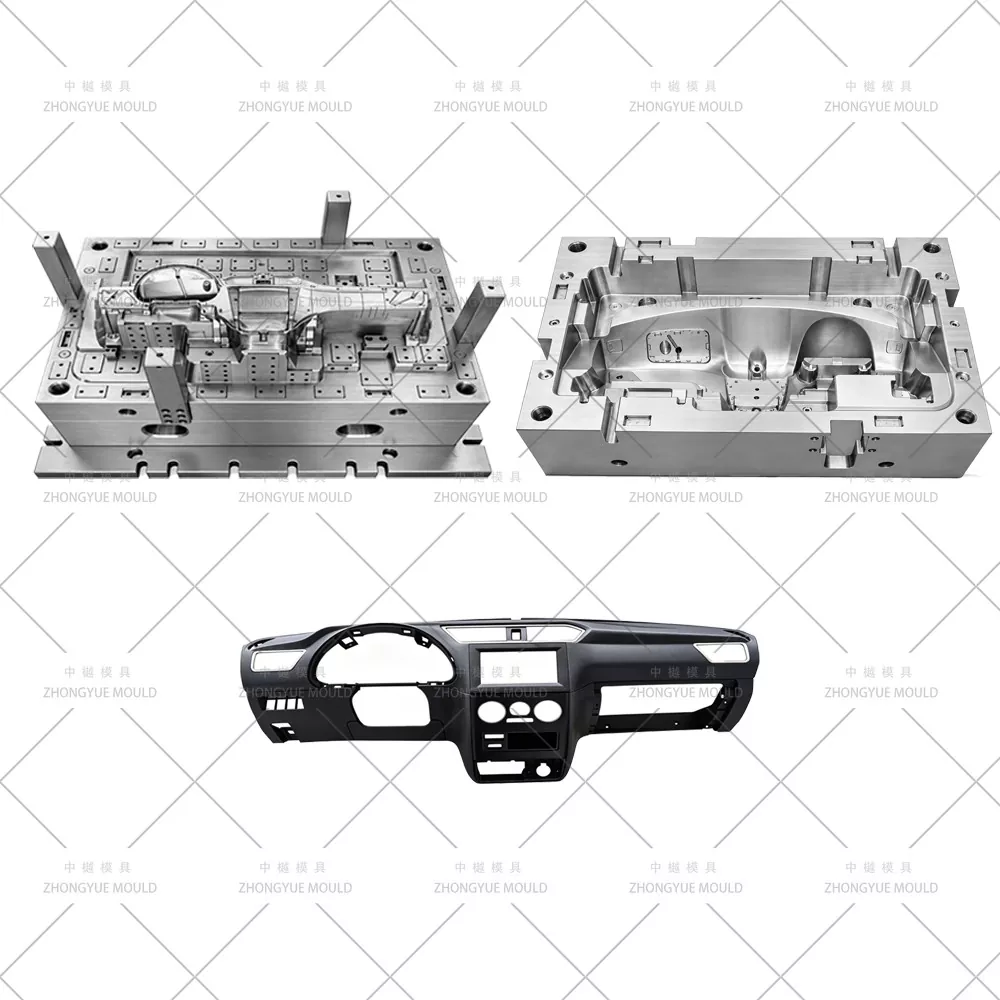

Autoteollisuuden kojelaudan muotti

Autojen kojelaudan muotti – mukautetun auton kojetaulun (IP) ja kojelaudan ruiskumuotin valmistaja

ZHONGYUE MOLD on kokenut kiinalainen ruiskumuottien valmistaja, joka toimittaa autojen kojelaudan muotteja / muovisia autojen mittariston (IP) ruiskumuotteja – joita kutsutaan myös Dashboard Skeleton Molds -muotteiksi maailmanlaajuisille Tier-1-autoosien toimittajille ja OEM-valmistajille. Nykyaikaiset kovapaneelikojelaudat on ruiskuvalettu PP+EPDM-Talkista (mineraalilla täytetty polypropeeni, esim. PP-T20/T30) tai PC+ABS koristeellisille yläpinnoille, ja suuressa rungossa on integroitu hansikaslokeron kiinnikkeet, tuuletusaukot, matkustajan turvatyynyn kiinnitysalue ja esileikattu keskiö. Muoteissamme on sekventiaalinen venttiiliportti (SVG) kuumakanavajärjestelmä (6–12 tippaa) hitsauslinjojen poistamiseksi A-pinnalta, useat hydrauliset nostimet/kulmaluistit syviin altaleikkauksiin ja turvatyynyn oviin, typpijousiavusteinen poisto ja 分区 jäähdytys vääntymispaneelin hallintaan nopeudella 1,0,0,0 mm.

Henkilöautojen IP-rungoista, maastoautojen täysleveistä kojelaudan substraateista koristeellisiin soft-touch / pianomusta yläverhoiluihin tarjoamme täydellisen DFM-tarkistuksen ja Moldflow-simuloinnin ennen teräksen leikkaamista.

Muovisen autojen kojelautamuotin tekniset tiedot:

Tee seuraavasta Automotive Dashboard Mould -projektistasi kirkkaampi!

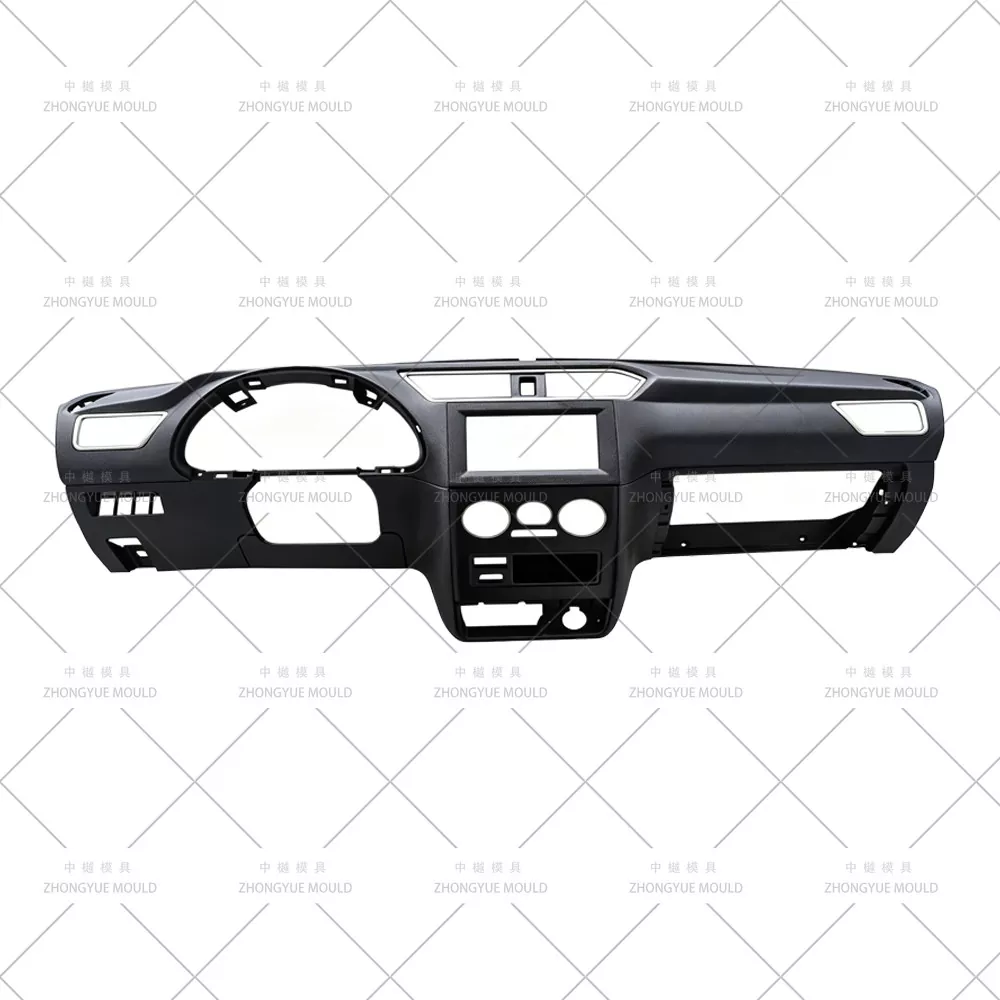

Tyypillisiä kojelaudan/kojetaulun osia

Tärkeimmät muottitekniikan kohokohdat kojelaudan (IP) muoteille

Sequential Valve Gate (SVG) Hot Runner— YUDO / SYNVENTIVE / Mold-Master — 6–12 tippaa vaiheittain auki/kiinni hitsauslinjojen työntämiseksi näkymättömään laippaan/takapintaan; kriittinen luokan B sisätilojen syyllisyyden kannalta.

Useita hydraulisia nostolaitteita ja kulmaliukuja— 4–8+ nosturia hansikaslokeron syvennykseen, tuuletustaskuun, sulatuskanavatelakointiin; hydrauliset miniliukumäet sivulle asennettuja ominaisuuksia varten; typpijouset (vs. kierukka), joita käytetään suurissa nostureissa estämään väsymisvaurioita.

Matkustajan turvatyynyn oven esipisteytys / repeytysauman muotoilu— Muovattu repäisylinja tarkkuuskoneistetun insertin tai jakolinjan kautta; huolellisesti hallittu teräväsäteinen sisäosa varmistaa ennustettavan käyttöönoton ilman irtonaista romua.

Kutistumiskompensaatio PP-Talkille & PC+ABS:lle— PP-T20 kutistuminen ~0,8–1,3 % (MD)/1,0–1,5 % (TD); PC+ABS ~0,5–0,7 %; Muottivirtausvarmennettu ontelomitoitus erityisesti laajavälisissä paneeleissa tuulilasiin/A-pilariin kohdistuvan vääntymisen ja välyksen hallitsemiseksi.

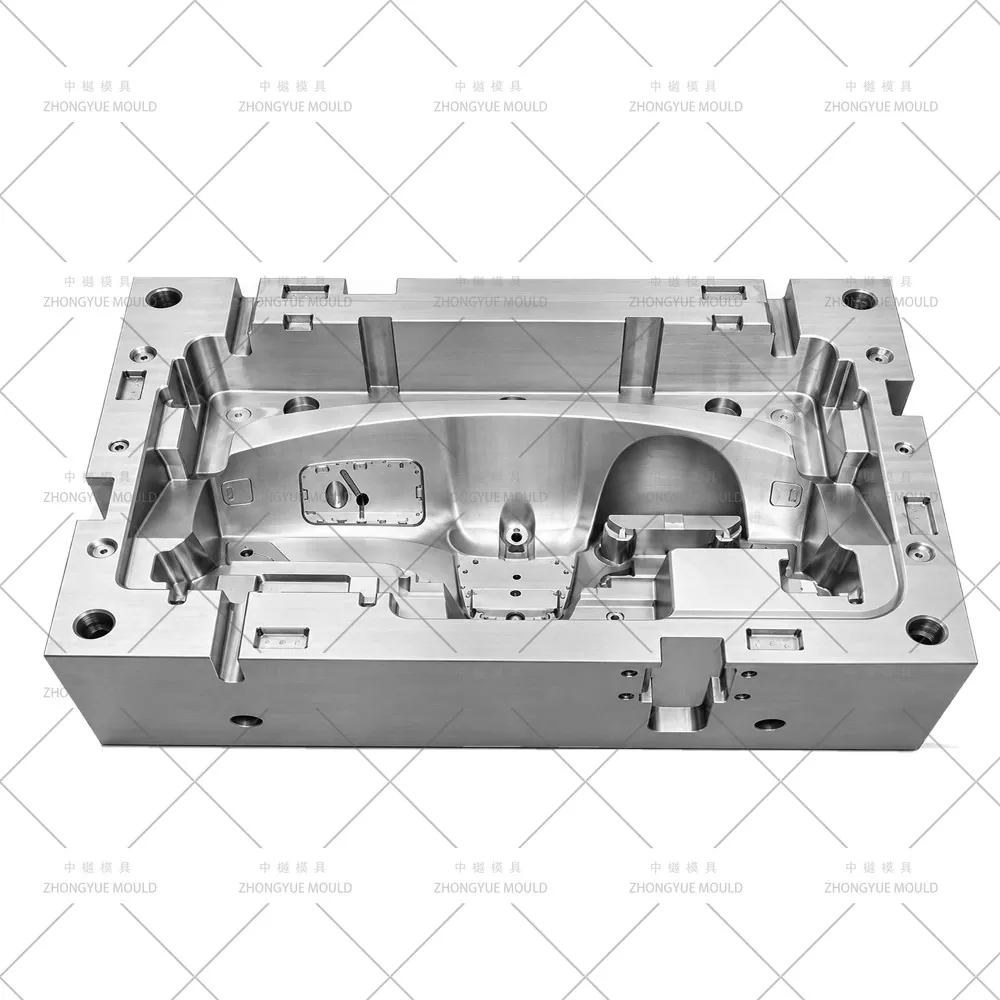

Matte Grain + valinnainen pianomusta vyöhyke yhdessä muotissa— Cavity VDI 27–36 nahka/mattapintainen (Mold-Tech / YS) suoraan syövytetty 718H/2738HH; S136 (HRC 48–52) peilikiillotusosa korkeakiiltoiselle koristenauhavyöhykkeelle.

Syvä ja vyöhykejäähdytys vääntymisen hallintaan— Ohjainlevy Ø10–12mm + kupli + BeCu-sisäkkeet paksujen asennusulokkeiden lähellä; eristetyt vesipiirit (ΔT ≤ 3–4 ℃) vasemmalla/keskellä/oikealla vyöhykkeellä minimoimaan kallistuksen suuressa paneelissa.

Piilotettu sukellusveneportti takapuolella / sisäreuna— Portin jäännös kokonaan piilossa A-pinnalta; kylmäjuoksu harvinainen protoa lukuun ottamatta - kuuma pudotus suositeltava.

Tyypilliset tekniset tiedot (muokattavissa)

Muottien valmistus- ja validointiprosessimme

Projektin aloitus ja DFM-katsaus— Analysoi seinämän paksuus (tyyppi 2,5–3,5 mm), syväyskulma jyvää kohden (≥1,5° VDI 30+), nostimen iskun häiriö, turvatyynyn repeytyssauman toteutettavuus, portti ja poisto; ehdota parannuksia nielun/hitsauslinjan välttämiseksi A-pinnalla.

Muottivirtaussimulaatio (Moldflow)— Täyttökuvio, hitsauslinjan asento (työnnetty taakse/laippaan), puristusvoima, jäähdytyksen tasaisuus ja ennustettu loimivoimakkuus leveässä PP-Talc-paneelissa.

3D-muotin suunnittelun hyväksyntä— Täysi kokoonpano jäähdytysasettelulla (vyöhykepiireillä), SVG-kuumakanavan tasapainotus, 4–8+ nosto-/liukuyksityiskohta häiriöanimaatiolla, turvatyynyn sisäkkeen määritelmä, pintakuviovyöhyke.

Tarkkuustyöstö— Suurikokoinen nopea CNC-karkea/viimeistely, syväreikäporaus jäähdytystä varten, Sodick/Charmilles EDM hienoja nostouraa varten ja repäisisauma, S136 peilikiillotus ja VDI-tekstuurietsaus.

T1 kokeilu ja korjaus— Ajetaan omalla suuritonniisilla koneilla; toimituskoevideo + CMM-mittaraportti + näyteosa hyväksyttäväksi; tarkista turvatyynyn sauman ja hansikaslokeron sopivuus.

Lopullinen pakkaus ja lähetys- Savuton raskas kotelo, muotin käyttöopas, varaosaluettelo (nostinjouset, ejektorin tapit, tiivisteet), lämpökäsittely- ja terässertifikaatit.

Miksi valita ZHONGYUE MOLD autojen kojelautamuottillesi?

Suuri autojen muottikapasiteetti- Puskurin, lokasuojan, ovipaneelin ja kojelaudan (IP) muotit, jotka on rakennettu talon sisällä suurella 5-akselisella CNC:llä ja syväreikäporalla

Talon sisäinen DFM- ja Moldflow-raportti— Tunnista täyttö-/loimi-/uppoamisriskit ja optimoi ennen teräksen leikkaamista; Tarkista turvatyynyn repeytyssauma ja rako tuulilasiin

SVG Hot Runner & Multi-Lifter -asiantuntemus— YUDO/SYNVENTIVE/Mold-Master-integraatio; typpi-keväällä nostimet; hydraulinen liukumäki

Tiukka laadunvalvonta ja läpinäkyvä edistyminen- Viikoittaiset koneistuskuvat, CMM-tarkastus, T1-näytteen hyväksyntä ennen toimitusta

Vie kokemus— Muotit toimitetaan Eurooppaan, Pohjois-Amerikkaan, Etelä-Amerikkaan ja Kaakkois-Aasiaan

1 vuoden muotitakuu + varaosien toimitus (nostinjouset, tiivisteet, tapit)

Usein kysytyt kysymykset

K: Muokkaatko pehmeää PVC/TPO-lohkaa vai vain PP-runkoa?

V: Valmistamme ruiskumuottia PP/PC+ABS-rungolle/-substraatille. Pehmeä slush-skin (PVC/TPO) muodostetaan tyypillisesti erillisessä muovaus- tai tyhjiömuovausprosessissa ja laminoidaan tai kootaan rungon päälle – ei ruiskuteta tähän muottiin.

K: Kuinka käsittelet matkustajan turvatyynyn repeytyssaumaa?

V: Suunnittelemme onteloon tarkkuuskoneistetun terän tai jakolinja-askelman esiheikennetyn repäisyviivan (uritettu ura) muovaamiseksi – EI jälkileikkausta. Tämä varmistaa ennakoitavan käyttöönoton ja puhtaan piilosauman.

K: Mitä kuumakanavajärjestelmää suosittelet kojelaudan muotteille?

V: 6–12 tippaa (YUDO/SYNVENTIVE/Mold-Master) sisältävä peräkkäinen venttiiliportti (SVG) on erittäin suositeltavaa – se mahdollistaa vaiheittaisen täytön hitsauslinjojen työntämiseksi takapintaan/laippaan, mikä säilyttää rakeisen A-pinnan.

K: Mitä tarvitset tarjoukseen?

V: 3D-osan malli (STP/IGS/X_T), kohdemateriaali (PP-T20/T30 / PC+ABS jne.), vuotuinen määrä, ruiskutuskoneen levy- ja sidetankotiedot, pintarakenteen tiedot ja turvatyynyn repeytyssaumavaatimus tarvittaessa.

Pyydä tarjous autojen kojelaudan muotistasi

Lähetä kojelautasi/kojetaulusi 3D-malli (STEP/IGS/X_T) ja projektivaatimukset. ZHONGYUE MOLD tarjoaa ilmaisen DFM-raportin + muotinvirtausyhteenvedon + virallisen tarjouksen 24–48 työtunnin sisällä.
