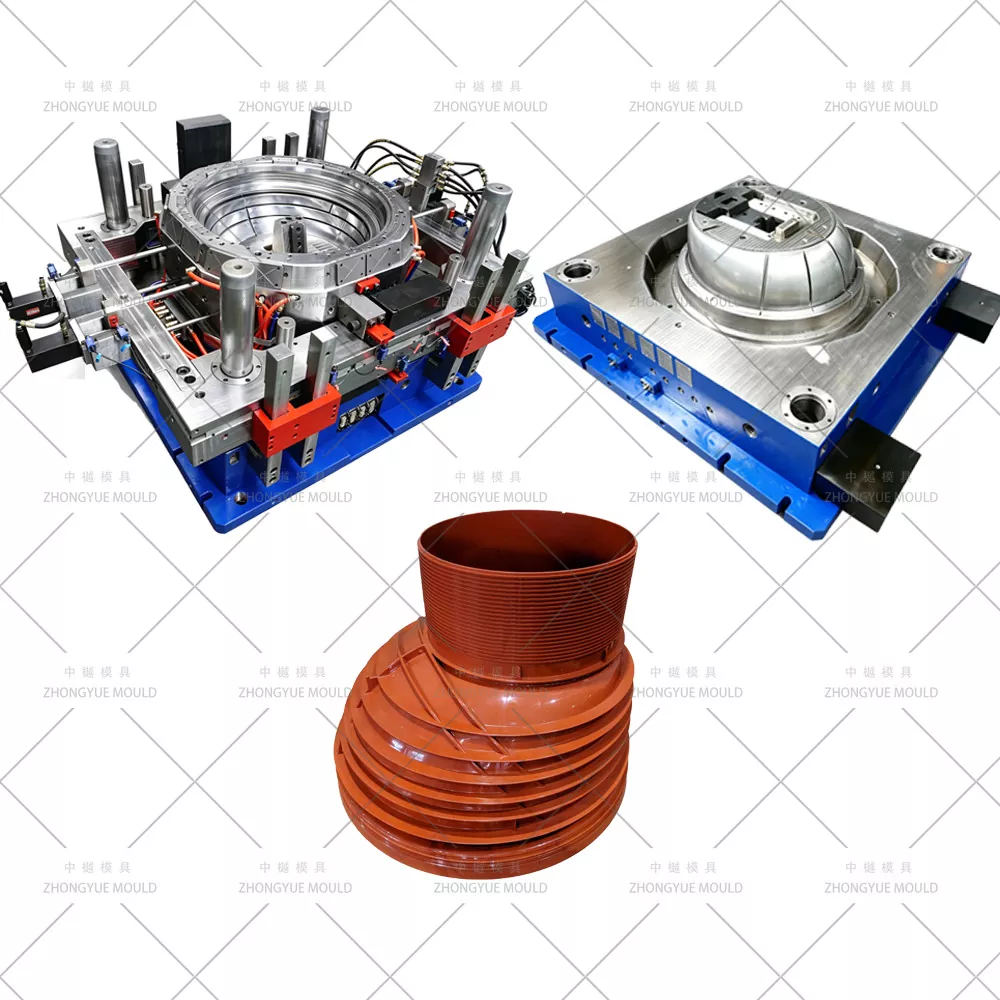

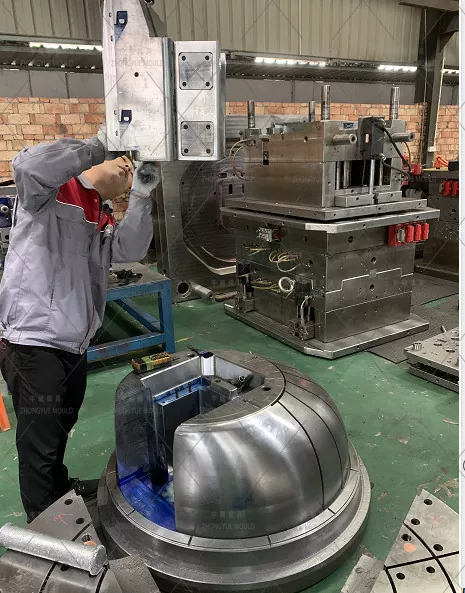

Muovinen PP DN1000 kaivon kartiomuotti

Täydellisessä muovisessa tarkastuskammiojärjestelmässä supistuskartio / kartiomainen sovitin yhdistää halkaisijaltaan suuren akselin (Ø1000mm) pienempään suojakannen aukkoon (tyypillisesti Ø600mm, Ø450mm tai Ø315mm). Se laskee kammion kaulan normaaliin kaivon kannen kokoon säilyttäen samalla rakenteellisen eheyden ja vesitiiviin suorituskyvyn.

Muovinen PP DN1000 kaivon kartiomuotti on tarkkuusruiskutustyökalu, joka muodostaa tämän kartiomaisen osan polypropeenista (PP), jossa on ylemmät/alemmat hylsyn urat EPDM-tiivisteitä varten, sisäiset/ulkoiset pystysuorat jäykistysrivat ja liukumista estävät tikkaat (valinnainen). Suunnittelemme ZHONGYUE MOLDissa (Huangyan, Taizhou, Kiina) kartiomuotteja, joissa on jaettu ontelorakenne, syvä ohjauslevyn jäähdytys BeCu-sisäkkeillä ja PP-kutistumiskompensaatio (1,6–1,8 %) – valmistamme kartioita, jotka täyttävät EN 13598-2 / DIN-standardit.

Muovisen kaivon muotin tekniset tiedot:

Tyypilliset tekniset tiedot – PP DN1000 kaivon kartiomuotti

Tee seuraavasta muovikaivomuottiprojektistasi kirkkaampi!

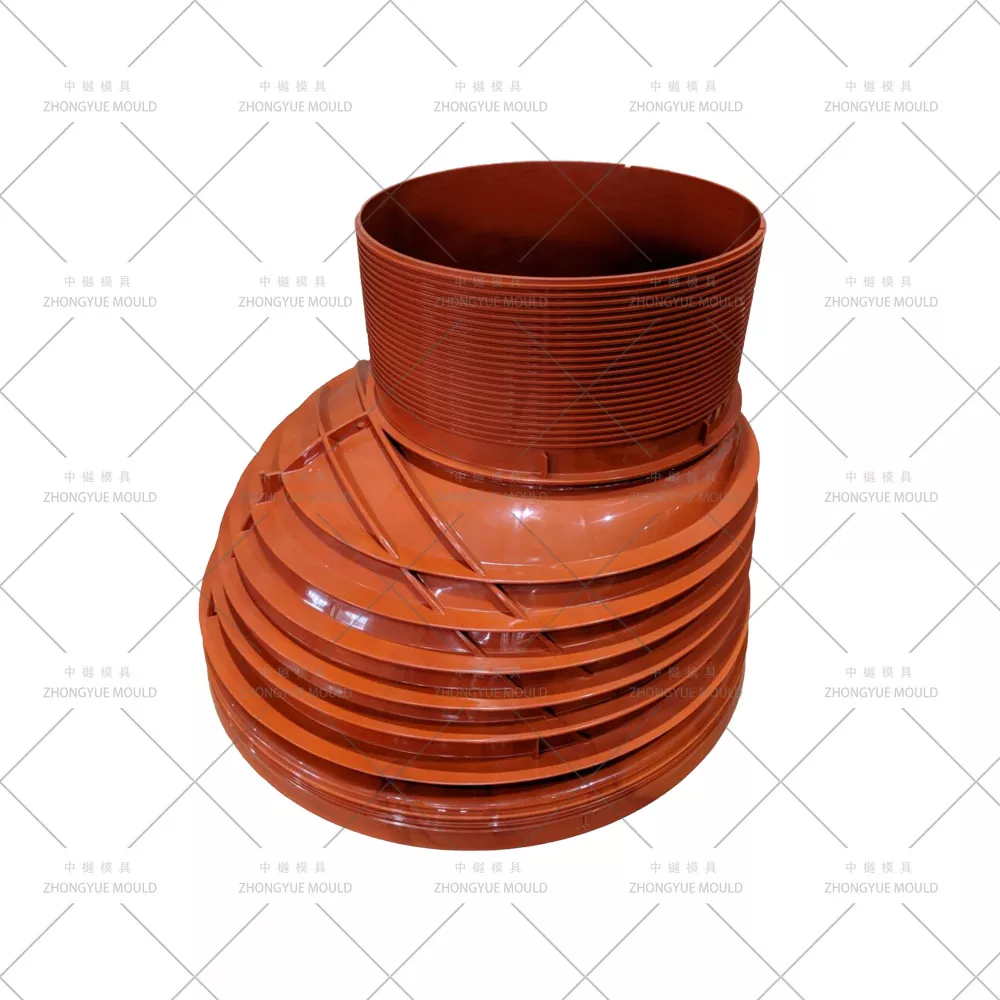

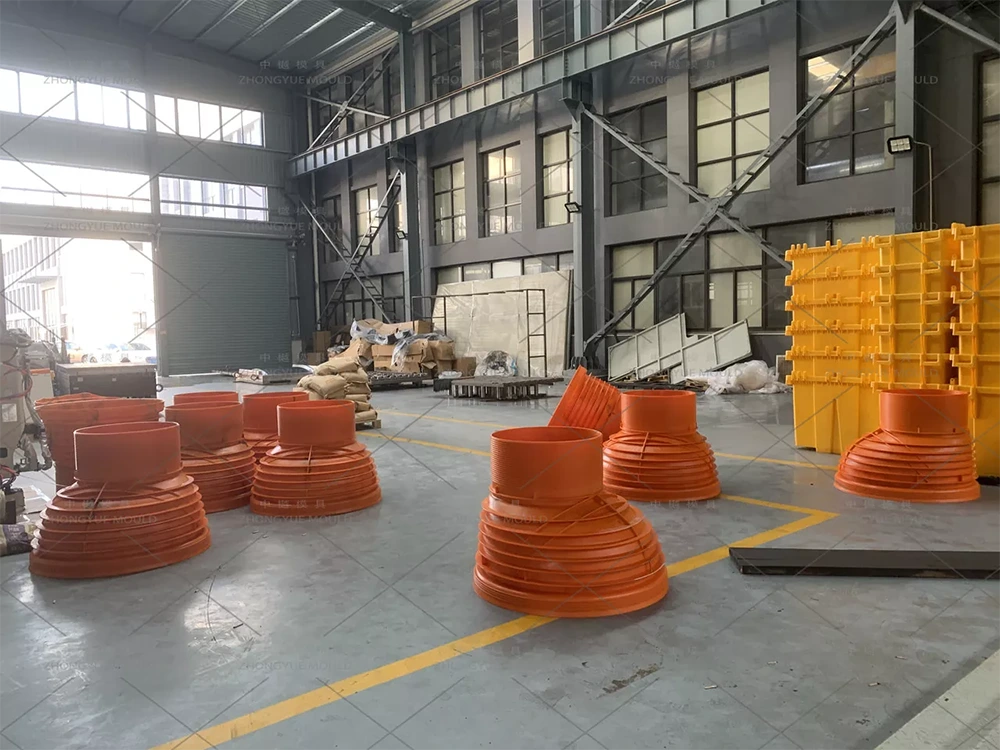

Mikä on PP DN1000 kaivon pienennyskartio?

Parametri	Tyypillinen erittely
Yläaukko (ylempi kanta)	Ø1000 mm sisähalkaisija (sopii akselin/jatkeen ulkopuolelle)
Pohjaaukko (alempi tappi/kanta)	Ø600 mm / Ø450 mm / Ø315 mm (muokattavissa)
Korkeus	250 mm / 500 mm / 750 mm (yleisin: 500 mm)
Seinän paksuus	6–10 mm (saatavana ripavahvistettu vaihtoehto)
Materiaali	Neitsyt tai kierrätetty polypropeeni (PP), MFI 2–6
Niveltyyppi	Spigot & Socket kaksihuulisilla EPDM-tiivisteillä
Ominaisuudet	Pystysuorat jäykistävät rivat, valinnaiset sisäänvaletut tikapuun pidikkeet, liukumaton pinta ulkopinnalla

Kartiot ovat tyypillisesti sileäseinäisiä, ja niissä on ulkoiset rivat, jotka kestävät nurjahduskestävyyttä haudattaessa.

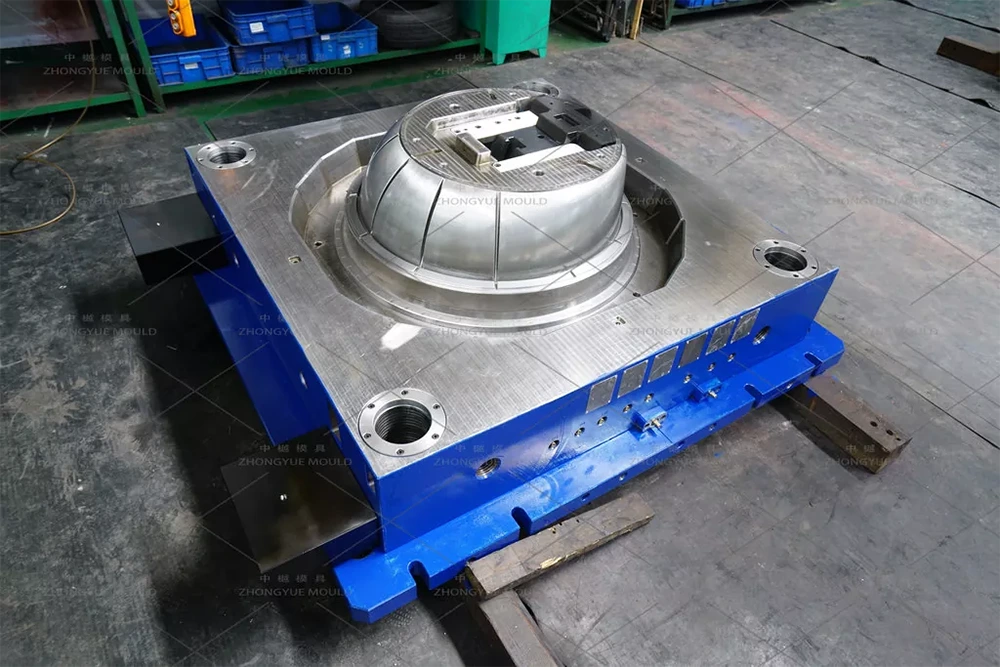

Kuinka ZHONGYUE suunnittelee korkealaatuisen muovisen PP DN1000 kaivon kartiomuotin

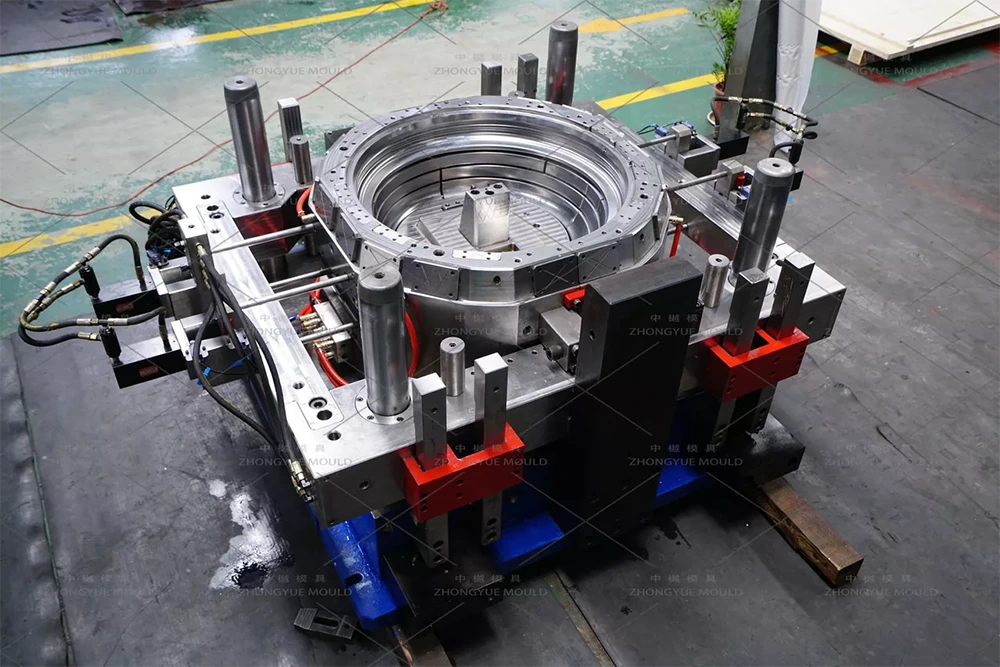

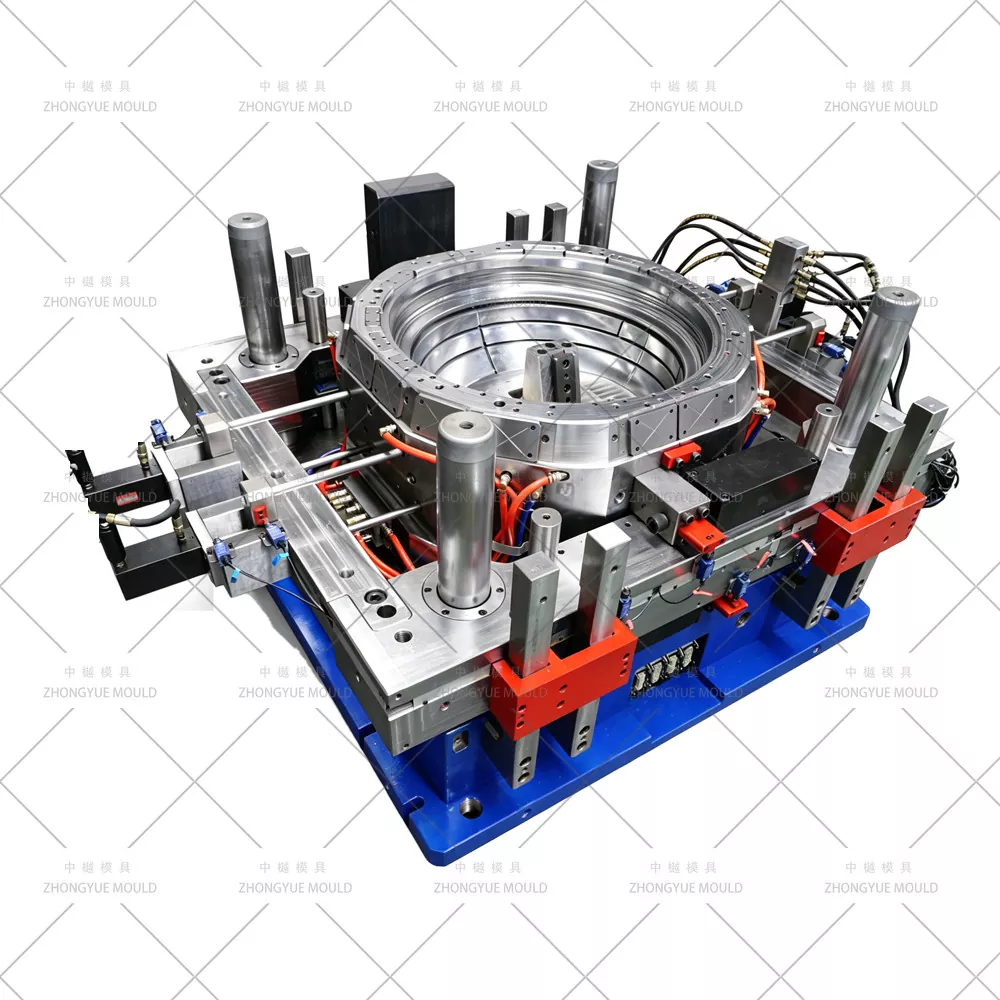

① Halkaistu ontelo (viivottu / kaksipuolinen muotti) kartiomaiseen geometriaan

Kartiomainen kartio estää aksiaalisen irtoamisen kiinteästä ytimestä/ontelosta. Kartiomuoteissamme käytetään:

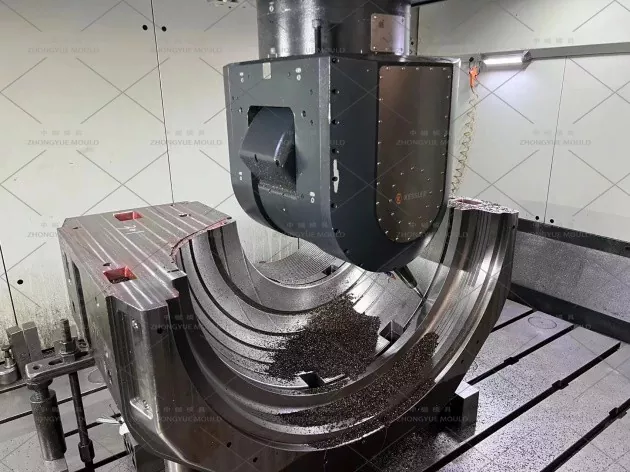

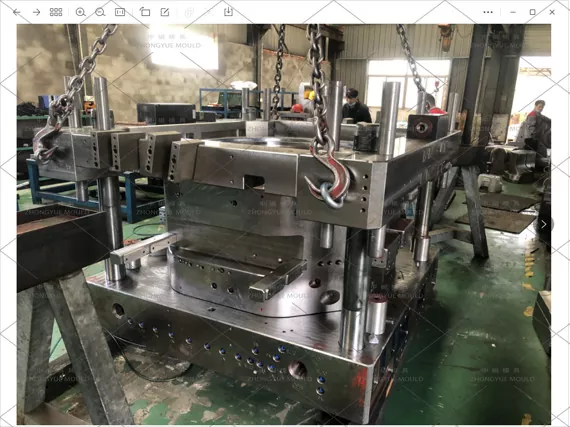

Split Cavity Design (2-puoli- tai 3-segmenttinen terälehtimuotti), jota ohjataan hydraulisylintereillä tai kulmassa olevilla ohjaustapeilla sivusuunnassa.

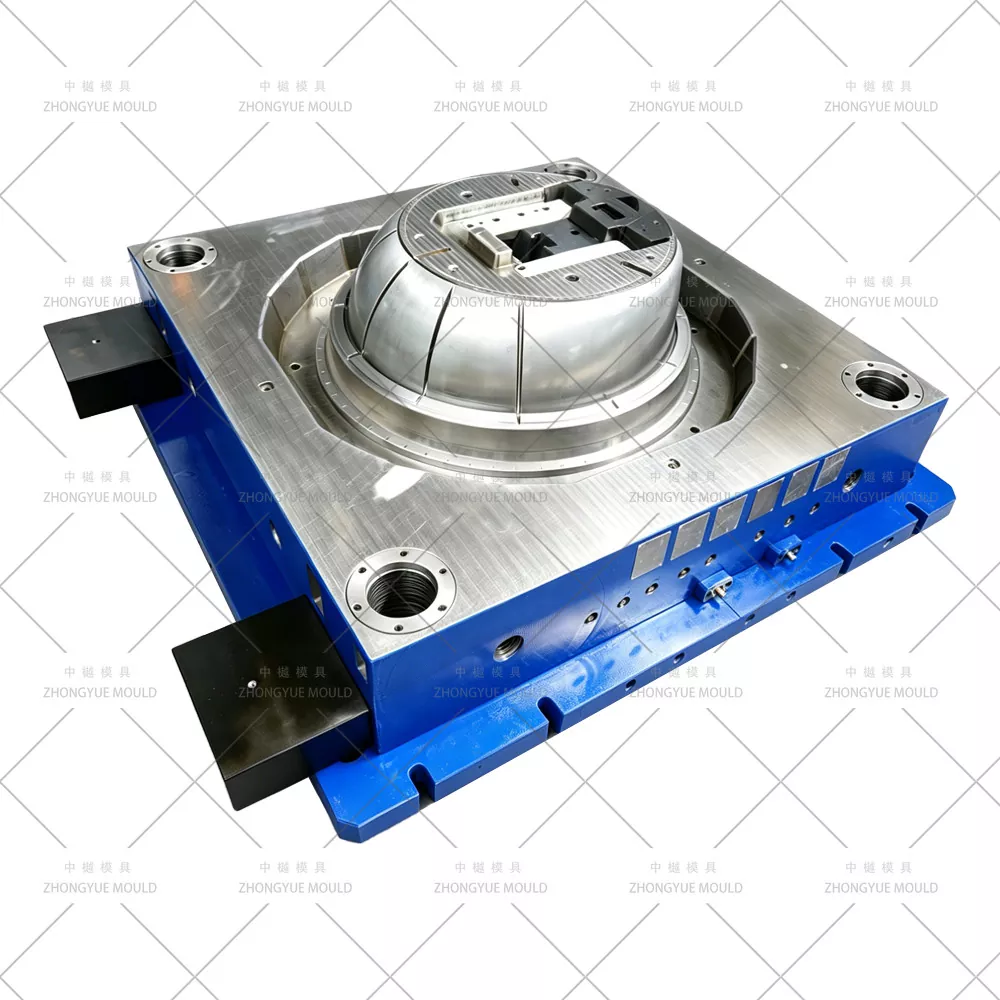

Sisäydin (kara) on tyypillisesti kiinteä tai hieman sisäänvedettävä; tuote vapautuu, kun halkaistu onkalo avautuu.

Erotuspinnat on hiottu ±0,01 mm:iin välähdyksen minimoimiseksi kartion pinnalla.

Syvyyskulma sisemmässä sydämessä: 1°–2° (vyöhykkeestä riippuen); ulompi halkaistu onkalo sovitettu vastaavasti.

② Syvä-ontelojäähdytys – Core Baffle

Jäähdytys ohjaa sykliaikaa (yleensä 70–120 sekuntia H=500 mm kartioille):

Sisäydin: Syväporattu ohjauslevy, jossa kuplitusputki saavuttaa täyden kartion syvyyden → tasainen jäähdytys sisältä ulospäin ja minimoi ovaalin.

Split Cavity Shell: Vyöhykkeiset vesilinjat 18–22 mm muottipinnasta.

Riippumattomat lämpötilavyöhykkeet sydämelle vs. ontelolle differentiaalisen PP-kutistumisen hallitsemiseksi.

③ PP kutistumisen kompensointi ja tiivisteen uratarkkuus

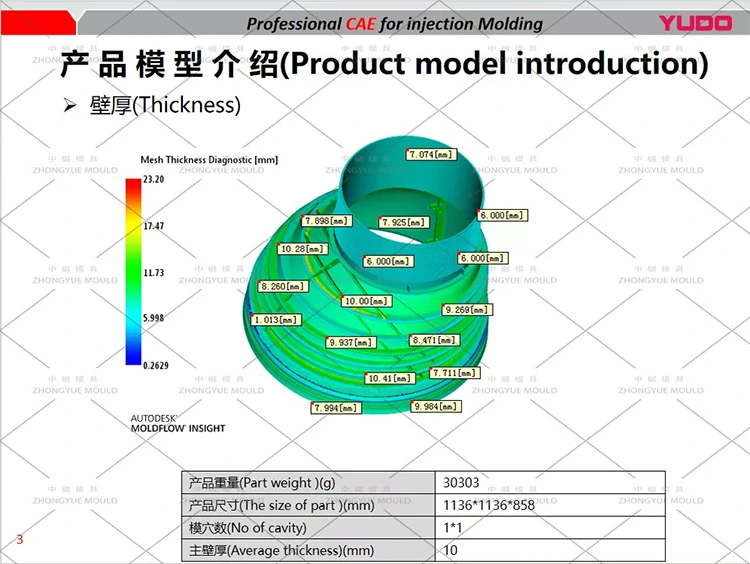

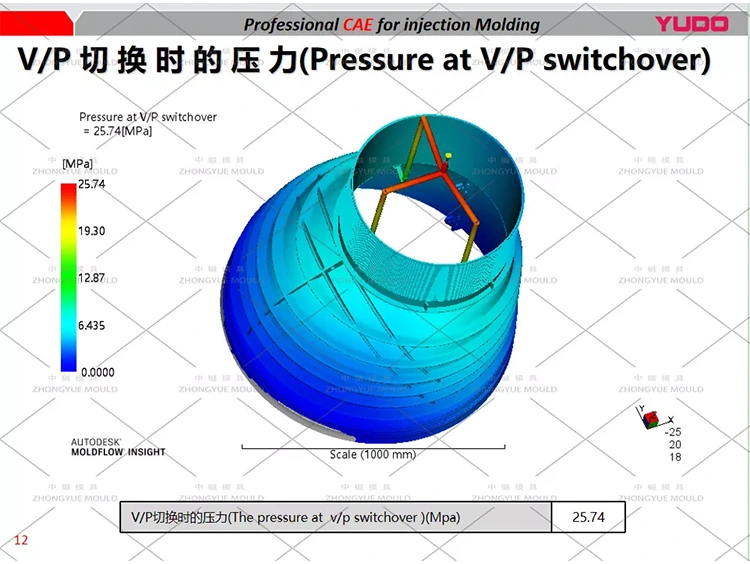

Muotti-CAD kompensoi PP:n isotrooppista kutistumista 1,6–1,8 %, Moldflow tarkistaa pyynnöstä.

Ylä- ja alatiivisteen urat (EPDM O-renkaalle / huulitiivisteelle), jotka on koneistettu ±0,05 mm toleranssiin → varmistavat vesitiiviin liitoksen viereisen akselin/pohjan/kannen kanssa.

Sisäpinta Ra ≤ 0,8μm (sileä vaihtoehto); ulkoiset kylkiluut, joissa on kevyt kivirakenne.

④ Teräsvalinta – kulutuskestävyys ja pitkäikäisyys

Komponentti	Suositeltu teräs	Kovuus	Huom
Muottipohja	S50C /	—	Vahvistetut sidontatangot
Split Cavity Inserts	P20 Esikarkaistu	HRC 28–33	Vakio, 500K–1M laukausta
Sisäydin / kara	P20 Esikarkaistu	HRC 28–33	P20 suositus paremman lämpöiskun kestävyyden vuoksi syvässä ytimessä
Kulutuslevyt / liukuradat	Nitrattu 718H	—	Vähennä kitkaa jaettaessa

⑤ Portaat ja tuuletus

Yleensä sivupuhallinportti tai limitysportti halkaisijaltaan suuremmassa päässä (yläpää Ø1000 mm) täyttämään alaspäin, minimoiden ilman juuttuminen kartiomaiseen.

Jakolinjan tuuletusaukot kartion pituudella + tuuletustulpat viimeisellä täyttöalueella.

Kylmäkanava standardi; kuumasuutin valinnainen suuren volyymin erityislinjoille.

⑥ Poisto- ja turvalukot

Poistotyöt ejektorilevyn kautta työntämällä laippaa/olkapäätä, kun halkaistu onkalo avautuu; joskus stripparirenkaan apuna.

Hydrauliset lukitusanturit estävät muotin sulkeutumisen, jos jaettu ontelo ei ole täysin suljettu tai hylsyjä ei ole vedetty sisään.

Tyypilliset sovellukset

Kunnalliset viemäri- ja myrskyviemäritarkastuskammiot: Yhdistää Ø1000 mm:n akselin tavalliseen kansirunkoon (DN600/DN450/DN315→DN315 tai DN190 kansisovitin)

Tienvarsikammiot: raskaaseen käyttöön soveltuvilla kansisovittimilla (D400/F900)

Modulaariset kammiojärjestelmät: Yhteensopiva PP-akseleiden (250/500/750/1000mm) ja pöytäjalkojen kanssa – täydellinen EN 13598-2 -yhteensopivuus, kun se on valmistettu sertifioidulla PP-akselilla

Sadeveden vaimennus / vedenpoistokammiot: Siirtymäsuojukseen

Miksi ZHONGYUE MOLD sinun kaivon kartiomuottiin?

Täydellinen tarkastuskammion muottijärjestelmä – Valmistamme pohjan (2/3/4-suuntainen) + akseli (250–1000 mm) + kartio (useita kavennuksia) + peitekehys – yhden luukun kammiojärjestelmien toimittajille.

Split-cavity Expertise – Maadoitetut erotuspinnat, minimaalinen välähdys, hydraulinen lukitusturva, tarkka kartiovapautus.

Deep-Draw -jäähdytys – Hämmentynyt ydinkuplus + BeCu-sisäosat → minimoitu vääntyminen ja lyhyempi sykli kartiomaisessa geometriassa.

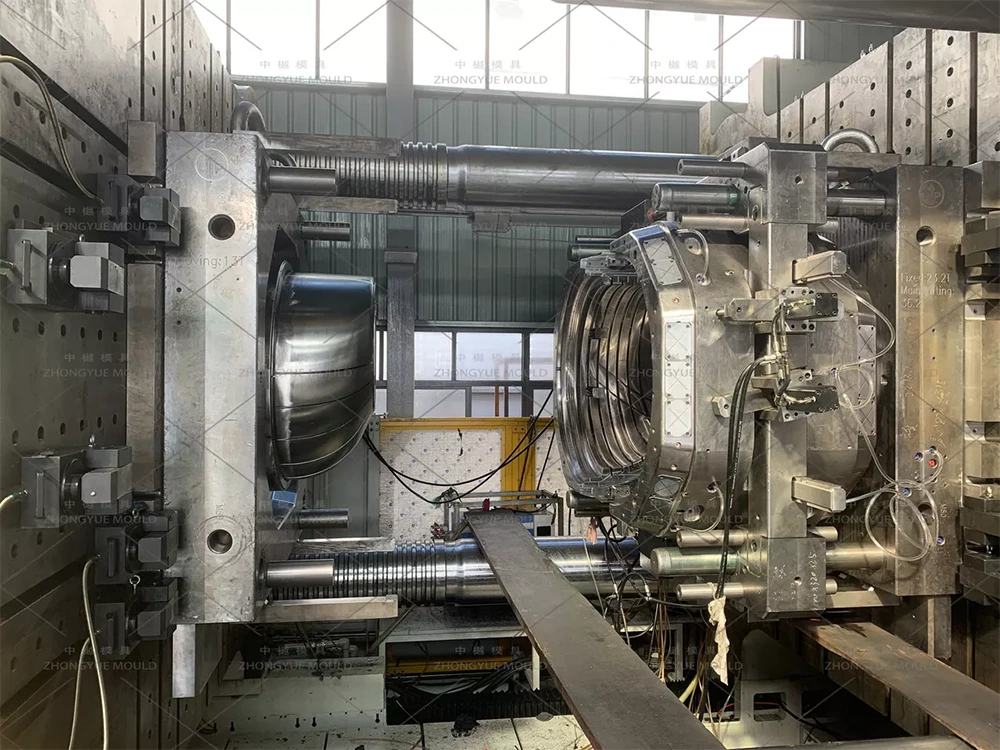

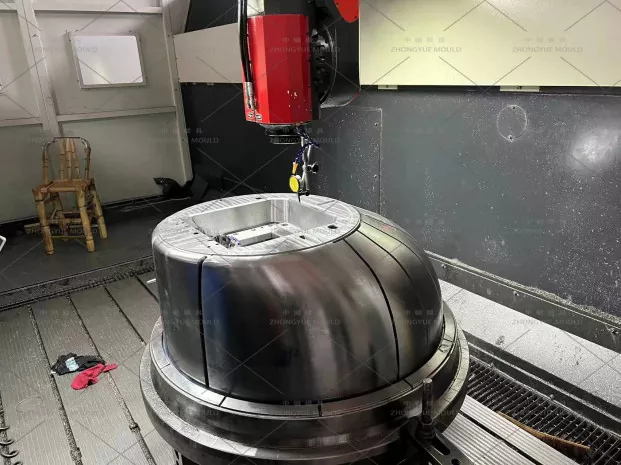

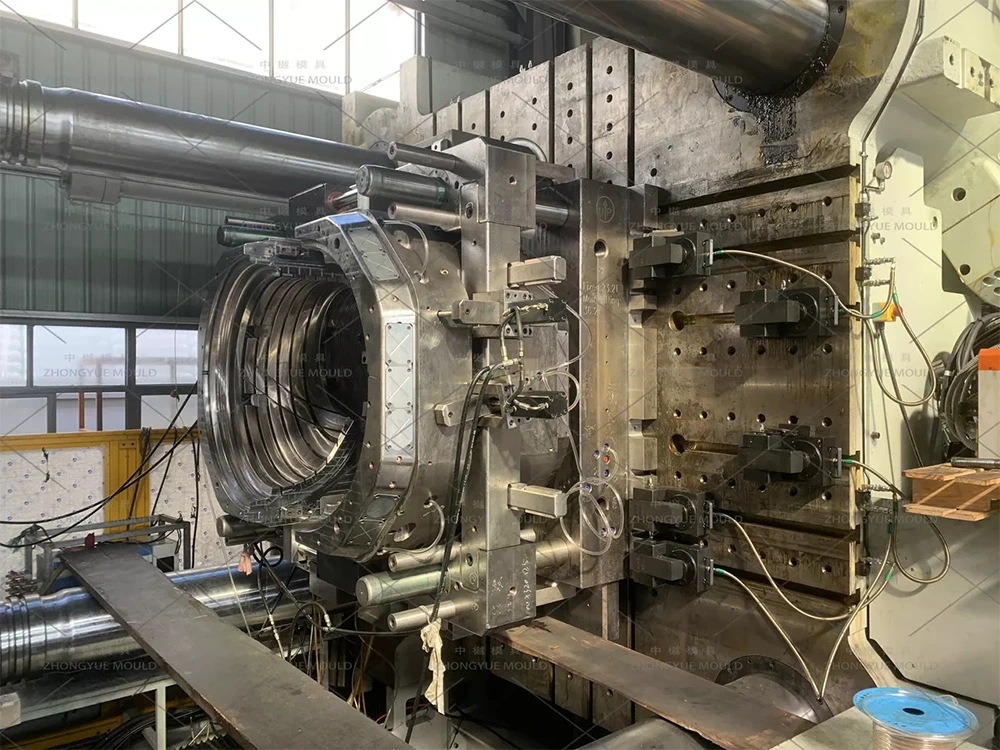

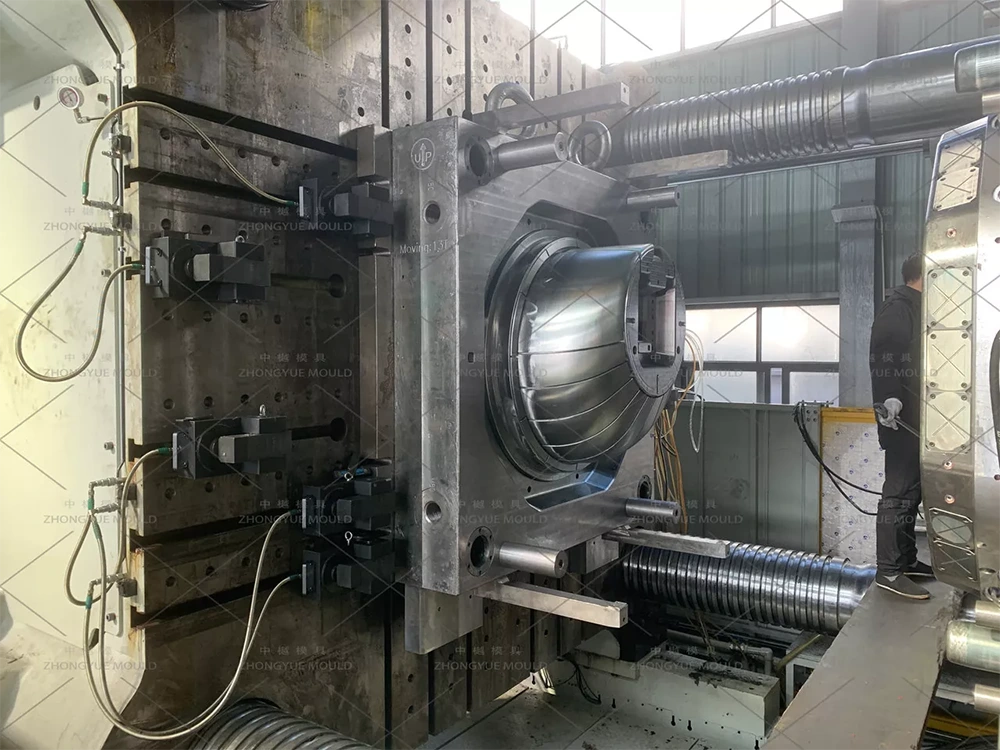

Täydellinen laadunvalvontapaketti – CMM-tarkastus, terässertifikaatit, T0-koevideo ja näytemittaraportti ennen lähetystä.

Varaosat ja tuki – Lisätiivisteet, kulutuslevyt, lämmitysnauhat (jos suutin kuuma), etävianmääritys.
