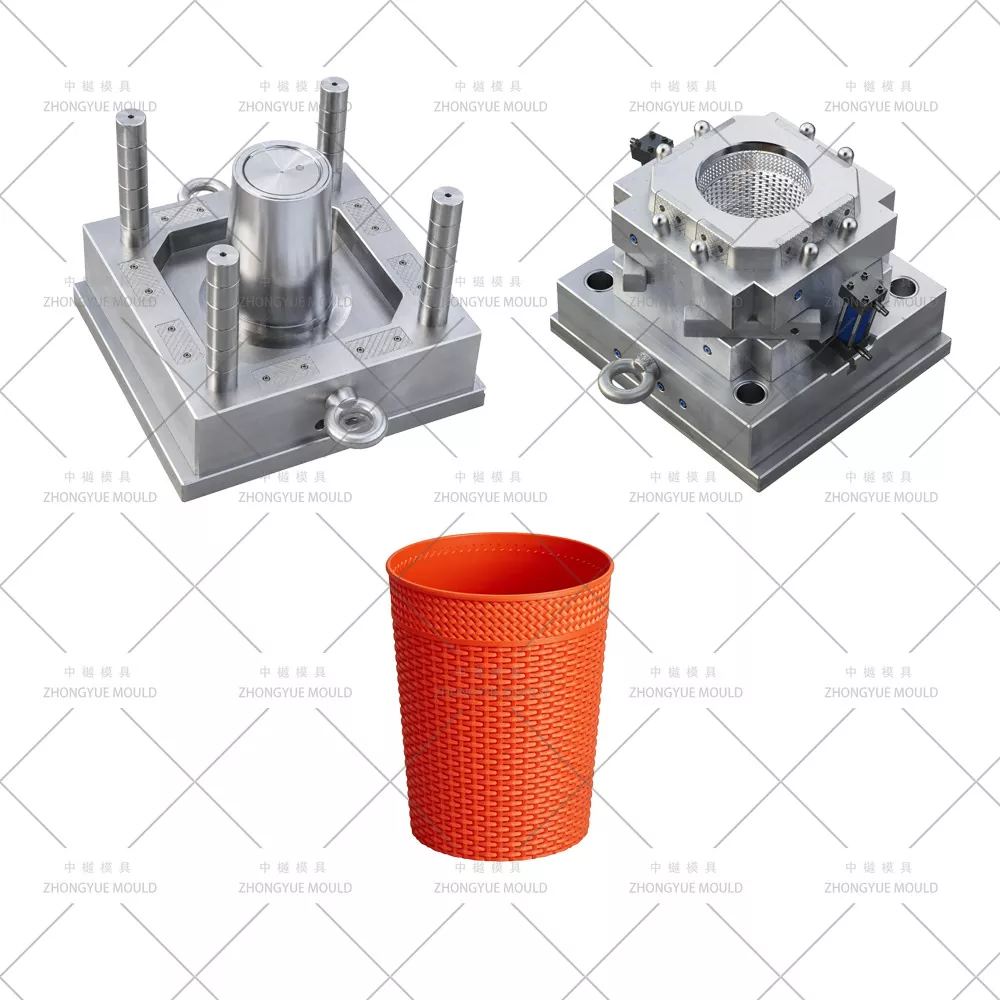

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottivalmistaja, joka toimittaa 5 litran pyöreitä rottinkipölysäiliön muotteja / muovikudottuja pyöreitä roskakorin ruiskumuotteja (rottinkityyliset jäteastiamuotit) maailmanlaajuisille kotitaloustuotteiden tukkukauppiaille, supermarketeille ja tuotemerkkien omistajille. 5 litran pyöreä rottinki-look on suosittu kodin/toimiston/makuuhuoneen/kylpyhuoneen jäteastia, joka on tyypillisesti valettu PP:stä (polypropeeni, neitsyt tai UV-stabilisaattorilla), jonka ulkopinnalla on simuloitu keppi/kudottu (rottinki) (VDI 30–42 sileä nahkasyinen tai räätälöityjä kudottu pintakuviointi helppoon puhdistukseen). Muoteissamme on tarkka EDM/tekstuuri rottinkikudoskuviolle, optimoitu välilevyn jäähdytys BeCu-sisäkkeillä pohjan lähellä, piilotettu merenalainen portti sisäreunassa (ei portin jäänteitä näkyvässä rottinkipinnassa) ja DFM-analyysi varmistaa tasaisen seinämän paksuuden (1,8–2,5 mm) ja helpon muotista irrottamisen.
Tarjoamme täydellisen DFM-tarkistuksen ja muottivirtaussimuloinnin ennen teräksen leikkaamista 5 litran pyöreistä rottinkeista (kannen kanssa/ilman), polkimella toimivasta rottinkisäiliön ulkokuoresta ja vastaaviin kansi-/sisäkauhan muotteihin.
|
Tuote |
Tekniset tiedot / vaihtoehdot |
|
|
Muotin nimi |
5L pyöreä rottinki / kudottu kuvio (roskakori) muovinen ruiskumuotti |
|
|
Cavity & Core Steel |
Ontelo: P20 (esikova HRC 28–33) standardi; 718H (HRC 33–38) valinnainen pidentää käyttöikää; Ydin: P20 / 718H |
|
|
Muottipohja |
LKM / DME / HASCO / Itse suunniteltu (tyypillinen 350 × 400 mm – 450 × 500 mm; paino 0,5–1,2 T) |
|
|
Ontelot |
Säiliön runko: 1 × 1 standardi; Kansi/sisäkauha: 1×1, 2×1, 2×2 valinnainen |
|
|
Runner System |
Kylmäkanava (ala/reuna, Y-haara monionteloille) standardi; Kuuma kärki / kuumajuoksu (paikallinen YUDO-merkki) valinnainen suurille volyymeille |
|
|
Portin tyyppi |
Sukellusvene (piilevä) portti yläreunassa / laipassa; tuulettimen portti kannessa |
|
|
Poisto |
Ejektoritapit pohjareunassa + irrotusrengas valinnainen syvävetoon; ilmanpoiston valmistelu mahdollista |
|
|
Jäähdytys |
Keskilevy Ø10–12mm + oheiskuplat + BeCu-sisäke alasäteellä, eristetty piiri |
|
|
Pintakäsittely |
Ulkoontelo: VDI 30–42 rottinki/kudosrakenne (EDM + happoetsaus); Ydin/sisä: SPI B1/B2 satiinikiillotus; Kansi: VDI 27–36 tai SPI A2 valinnainen |
|
|
Muotin odotettu käyttöikä |
≥300 000 laukausta (P20); ≥500 000 laukausta (718H) |
|
|
Suositeltu muottimateriaali |
PP (MFR 8–15 g/10 min), PP+UV (auringolle altistuville alueille), valinnainen masterbatch / värisovitus |
|
|
Suunnitteluohjelmisto |
UG NX, Pro/E, SolidWorks, AutoCAD, Moldflow (valinnainen monionteloille) |
|
|
Toleranssin hallinta |
±0,1 mm yleinen; ±0,2 mm kokonaishalkaisijalla/korkeudella |
|
|
Toimitusaika |
30–45 päivää 2D/3D-muotin suunnittelun hyväksymisen jälkeen |
|
|
Ruiskutuskone |
160T – 350T (riippuen onteloiden määrästä ja puristusvoiman vaatimuksesta) |
|
|
Muotin materiaali |
Kovuus |
Muotin elämä |
|
P20 |
HRC 28-33 |
>300 000 laukausta |
|
718 |
HRC 33-36 |
>500 000 laukausta |
|
H13 |
HRC >43 |
>800 000 laukausta |
|
2344 |
HRC >48 |
>800 000 laukausta |
|
S136 |
HRC 48-52 |
>1 000 000 laukausta |
Tee seuraavasta Plastic Dust Bin Mould -projektistasi kirkkaampi!
|
Osan tyyppi |
Yhteinen materiaali |
Muotin suunnittelun painopiste |
|

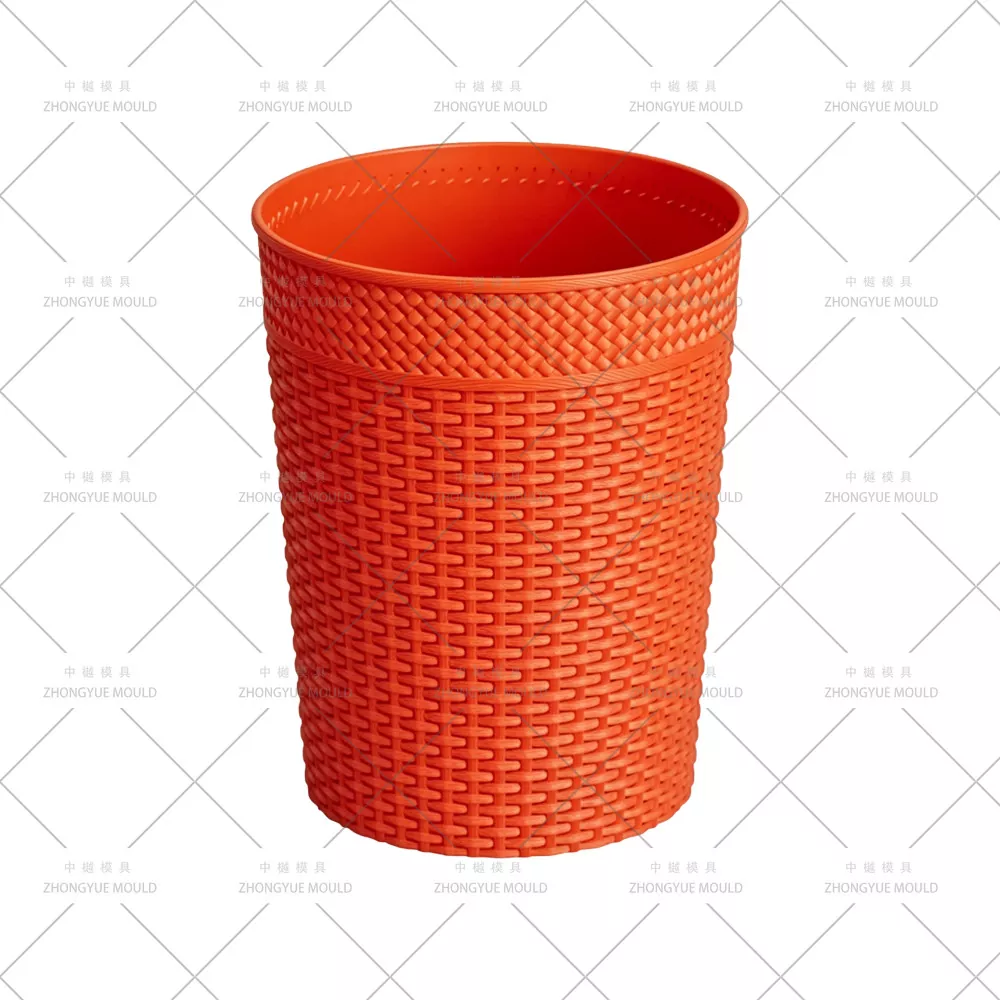

5 litran pyöreä rottinkipölysäiliön runko (pääkauha) |
PP (MFR 8–12 g/10min), joskus PP+UV |
VDI 30–42 rottinki/kudosrakenne ulkoontelossa (EDM + happoetsaus); piilotettu sisäportti yläreunassa; BeCu jäähdytys lähellä pohjaa; 1-ontelostandardi |
|
Napsautettava / saranoitu kansi rottinkiastialle |
PP (sama väri tai kontrasti) |
Yksinkertainen arvonta; joskus 2+2 ontelo suuremman tehon saavuttamiseksi; kevyt VDI-rae tai korkeakiilto valinnainen |
|
Irrotettava sisempi kauha / vuoraus (sileä seinä) |
PP (sileä ontelo, kiillotettu SPI B1/A2) |
Sileä onkalo, usein 2 onteloa; joskus perhemuotti kannella |
|
Poljin/keinukansimekanismin ulkokuori (rottinkityylinen, jos sovellettavissa) |
PP-rottinkirakenne |
Yleensä erillinen muotti eri muodon vuoksi; saman tekstuurin onteloprosessi |

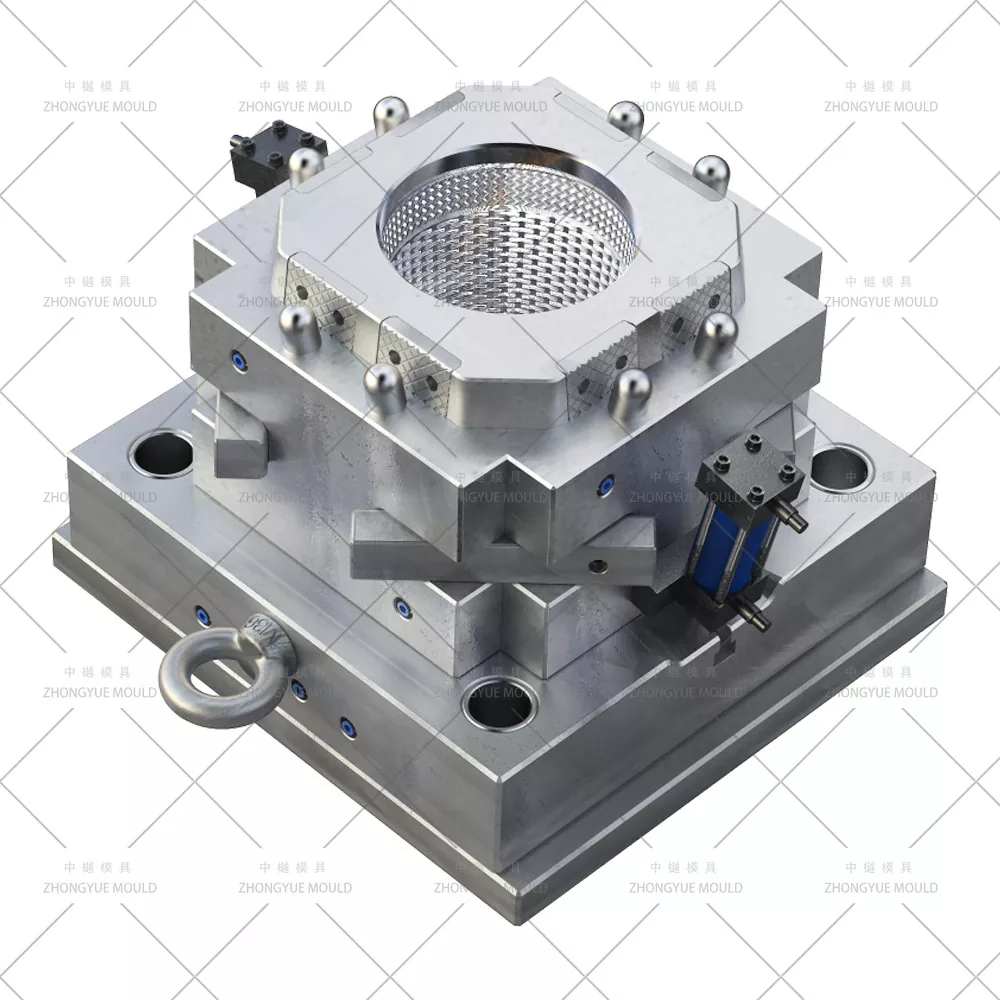

Rottinki / kudottu kuviorakenne ontelon käsittely— Ulkoontelon EDM upotettu kohokuvio tai happoetsattu VDI 30–42 / Mold-Tech MT-110xx kudottu keppikuvio; ydin puoli SPI B1/B2 satiini sileä; tekstuurisyvyys ohjattu puhtaaseen muotoon ilman vetojälkiä.
Optimoitu jäähdytys pyöreälle ohutseinämäiselle kauhalle— Keskilevy Ø10–12mm + oheiskuplit + BeCu (berylliumkupari) -sisäke paksulla pohjasäteellä; eristetty vesipiiri pitää ΔT ≤ 3–4 ℃, mikä lyhentää syklin aikaa (tyypillisesti 12–20 s) ja estää tynnyrin muotoisen vääntymisen.
PP:n kutistumiskompensaatio— PP-kutistuminen ~1,2–1,8 % (MD/TD voi vaihdella hieman; isotropia oletetaan pyöreälle osalle; Muottivirtausvarmennettu ontelon mitoitus, erityisesti halkaisijan ja korkeuden suhteen.
Piilotettu sukellusvene (piilevä) portti yläreunassa / laipassa— Portin jäännös kokonaan piilossa rottinkikuvioiselta ulkopinnalta; kylmäjuoksu Y-haara, jos moniontelo; kuuma kärki (avoin) valinnainen suurille volyymeille.
Normaali onkaloluku— 5 litran säiliön runko: yleensä yksi ontelo (1 × 1) parasta jäähdytystä ja laadunvalvontaa varten; Kansi / sisäkauha: usein 2-onteloinen tai 4-ontelo vastaamaan tuotantosuhdetta; perhemuottia (runko + kansi) EI suositella erilaisten jäähdytystarpeiden vuoksi.
Helppo poisto ja tarttumaton muotoilu— Kiillotettu ydin, riittävä vetokulma (≥1,5° pintakuvioidulla pinnalla – ylimääräinen 0,5–1° VDI-raesyvyyttä kohti), ejektorin tapit tasaisin välein pohjareunassa; valinnainen ilma-avusteinen ulostyöntö syvävetoon > 250 mm.
Projektin aloitus ja DFM-katsaus— Analysoi seinämän paksuus (tyyppi 1,8–2,5 mm), rottinkirakenteen vetokulma (lisää 0,5–1° ylimääräistä VDI-syvyyttä kohti), portin sijainti ja poiston toteutettavuus; ehdota parannuksia vajoamisen/käyrimisen välttämiseksi.
Muotin suunnittelun hyväksyntä (3D)— Täysi kokoonpano jäähdytysasettelulla (levy + kupli), pintakuvioalueen määrittely, jakokanavan Y-haaran tasapainotus (moniontelokansi), tuuletusstrategia.
Tarkkuustyöstö— Nopea CNC-karkea/viimeistelyontelo, syväreikäporaus jäähdytyslevylle, Sodick/Charmilles EDM rottinkikudoksen helpotukseen, happoetsaus/tekstuurisovellus, ydinpeili/satiinikiillotus.
Assembly & T1 Trial— Käytetään sisäisellä ruiskutuskoneella; toimituskoevideo + näyteosat + mittojen tarkistus.
Korjaus ja lopullinen hyväksyntä— Hienosäädä tarvittaessa; Laiva kaasutusvapaassa kotelossa, jossa on muottiohjekirja ja varaosaluettelo (ejektorin tapit, vesisuutin, suutinholkki).
Myynnin jälkeinen tuki— 1 vuoden muotitakuu, ilmaiset varaosat ei- ihmisen aiheuttamiin vaurioihin, tekninen etäopastus.
Rikas kotitaloushomekokemus— Pöydät, tuolit, jakkarat, laatikot, säilytyslaatikot, kukkaruukut ja pölysäiliön/rottinkikorimuotit
Sisäinen DFM-katsaus- Optimoi seinämän paksuus, portti ja jäähdytys ennen teräksen leikkaamista; neuvoo kannen/vuorauksen monionteloasettelua
Rottinki / kudottu tekstuurin asiantuntemus— EDM helpotus + happoetsaus VDI / Mold-Tech-keppikuvio; puhdas muotti tarttumatta
Tiukka laadunvalvonta ja läpinäkyvä edistyminen- Viikoittaiset työstökuvat, T1-näytteen hyväksyntä ennen toimitusta
Vie kokemus— Muotit toimitetaan Eurooppaan, Pohjois-Amerikkaan, Etelä-Amerikkaan, Kaakkois-Aasiaan ja Lähi-itään
1 vuoden muotitakuu + varaosien toimitus
K: Voitko tehdä muotteja roskakorin rungolle, kannelle ja sisäkauhalle sarjana?
V: Kyllä. Normaalisti mainitsemme 5 litran rottinkirungon yksionteloisena muotina ja kannen/sisäkauhan 2- tai 4-onteloisena muotina tuotantosuhteen tasapainottamiseksi. Perhemuottia (runko+kansi) ei suositella erilaisten jäähdytys- ja kiertoaikojen vuoksi.
K: Mitä rottinki-/kudottua rakennetta voit tehdä?
V: Voimme toistaa näytteesi keppi-/kudoskuvion EDM-upotetun kohokuvion avulla ja käyttää VDI 30–42- tai Mold-Tech MT-sarjan happoetsausta. Lähetä fyysinen näyte tai selkeä lähikuva + tekstuuristandardi yhteensovittamista varten.
K: Mitä materiaalia suosittelet?
V: Virgin PP (MFR 8–12) on vakiona – hyvä virtaus ohuisiin seiniin edullisin kustannuksin. Lisää 1–2 % UV-stabilisaattoria, jos roskakorit altistuvat auringonvalolle (parveke/patio).
K: Mitä tarvitset tarjoukseen?
V: 2D-piirustus (PDF/DWG) + 3D-malli (STP/IGS/X_T) TAI selkeät tuotekuvat mittamerkinnöillä (halkaisija, korkeus, seinämän paksuus, paino), vuotuinen tilavuus, haluttu ontelonumero (1×1 / 2×1 jne.) ja pintakuvionäyte/valokuva, jos saatavilla.
Lähetä 5L rottinkipölysäiliösi 2D-piirustus + 3D-malli (tai näytekuvat mitoineen) ja projektivaatimukset. ZHONGYUE MOLD tarjoaa ilmaisen DFM-arvioinnin + virallisen tarjouksen 24–48 työtunnin kuluessa.
Ota meihin yhteyttä nyt aloittaaksesi muovinen rottinkipölysäiliö / kudottu roskakorin ruiskumuottiprojekti!
