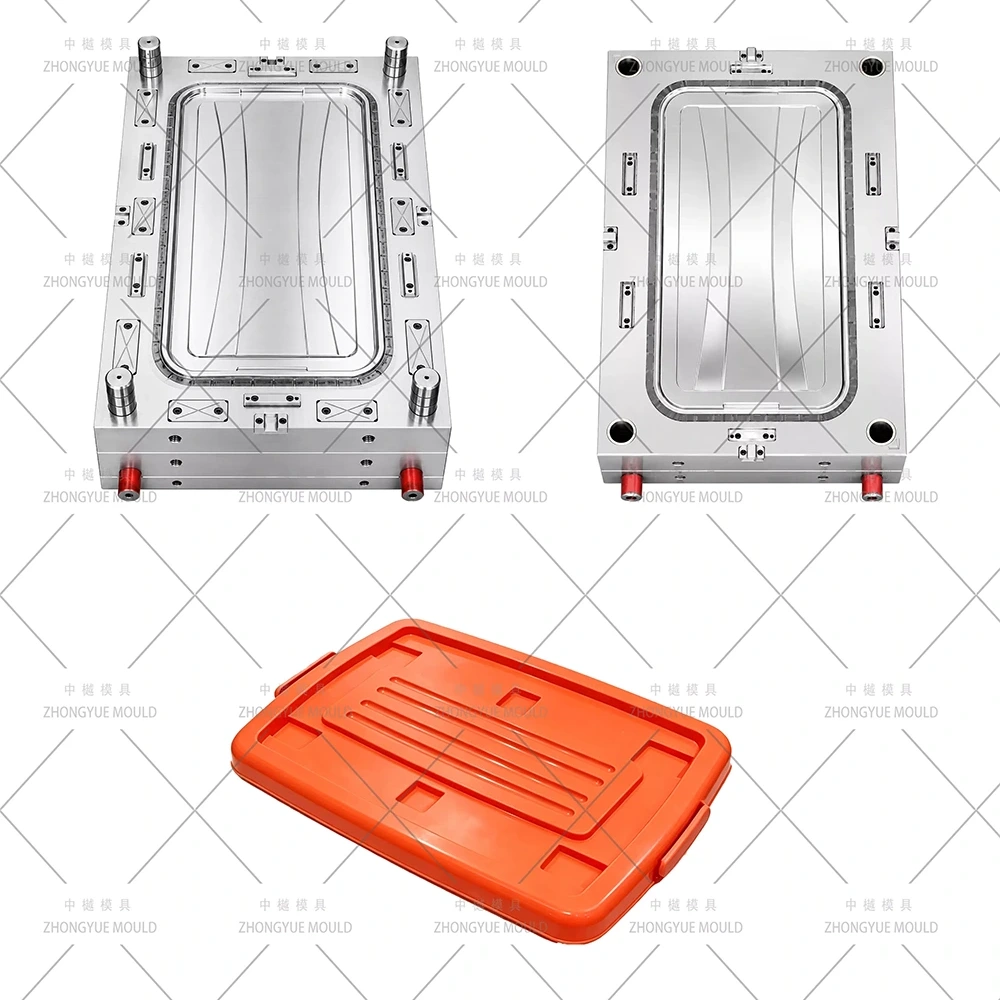

40L säilytyslaatikon kannen muotti

40 litran säilytyslaatikon kannen muotti – mukautettu muovinen 40 litran säilytyssäiliön kansi / kansi ruiskutusmuotin valmistaja

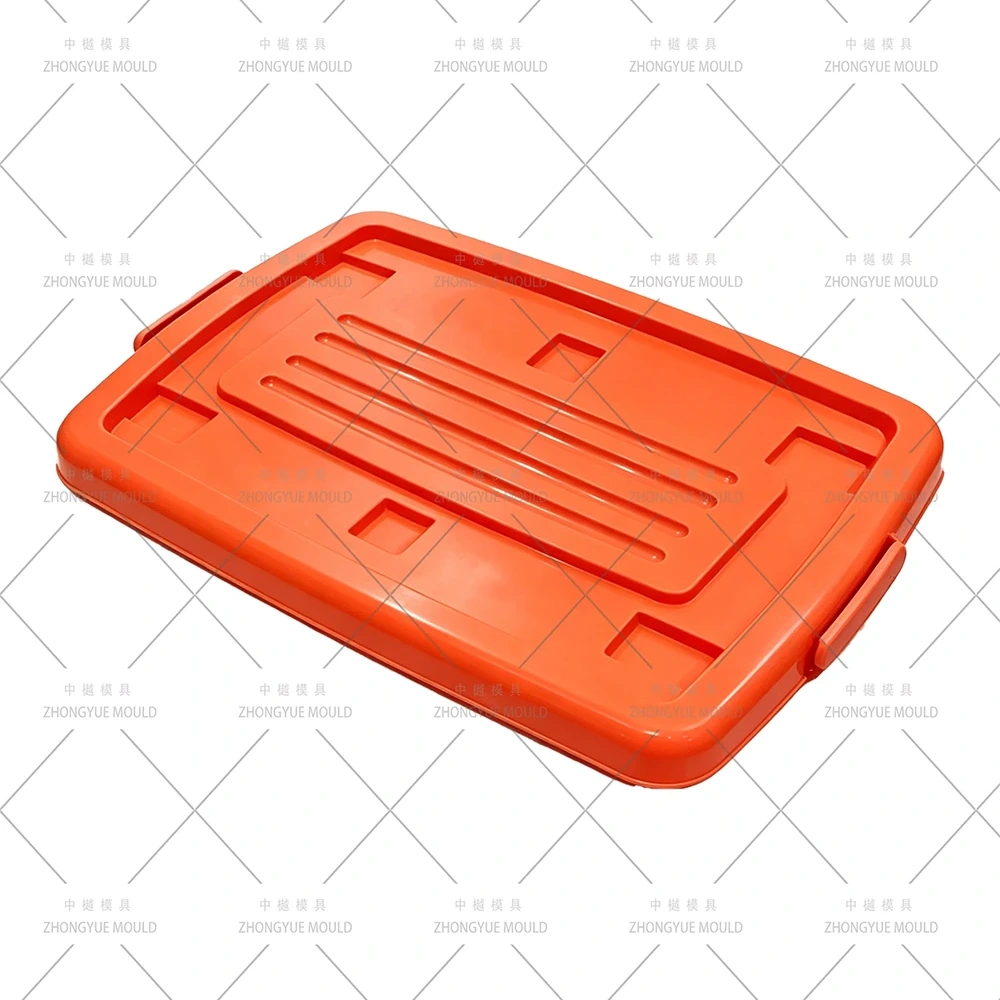

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottien valmistaja, joka toimittaa 40 litran säilytyslaatikoiden kansimuotteja / muovisia 40 litran säilytysastian kannen ruiskumuotteja (snap-fit ​​tai saranoidut laatikon kannet) maailmanlaajuisille kotitaloustuotteiden tukkukauppiaille, supermarketeille ja omien merkkien brändeille. 40 litran säilytyslaatikon kansi on keskikokoinen matalavetoinen komponentti (syvyys tyypillisesti 40–70 mm), joka on valettu PP:stä (MFR 8–15 g/10 min, värisovitettu runkoon tai kirkkaasta PS/ABS:sta korkealuokkaisiin katseluikkunoihin), jossa on sileä satiinikiillotettu ulkopinta (SPI B1/B2) ja laatikon yläreunasnap-fint. laippa. Kansimuottimme on yleensä suunniteltu 2-onteloisiksi tai 4-onteloisiksi (2×1, 2×2 tai 1+1 L+R muotoilluille kansille) tasapainottamaan 40 litran laatikon rungon hitaampaa kiertoa (1×1, sykli ~22–35s). Ominaisuuksiin kuuluu piilotettu sukellusvene portti sisäreunassa, mikrokulmanostimet tai matalat liukusäätimet napsautuskiinnitysaleikkauksia varten, valinnainen silikonitiivisteura ja kannen ja rungon välisen istuinvälin DFM-tarkastus (0,2–0,4 mm). Premium-versioissa integroimme vaihdettavat läpinäkyvät ikkunapalat (PS/ABS) samaan kansimuottiin.

Tarjoamme täydellisen DFM-tarkistuksen ennen teräksen leikkaamista napsautettavista säilytyslaatikoiden kansista (läpinäkymätön PP-väri), läpinäkyvistä ikkunoiden kansista (PS/ABS-insertti) tiivisteurakansiin pölytiiviiseen varastointiin.

Muovisen ruiskutuslaatikon muotin tekniset tiedot:

Tee seuraavasta Plastic Storage Box Mold -projektistasi kirkkaampi!

Tärkeimmät muottitekniikan kohokohdat 40 litran säilytyslaatikon kansimuotteihin

Moniontelo lähtötasapainolle (2 × 1, 2 × 2, 4 × 1) — 40 litran laatikon runko on 1 × 1 (jakso ~ 22–35 s); kansi pyörii nopeammin (~10–18 s) → 2- tai 4-onteloinen kansimuotti vastaa päivittäistä tehoa ilman, että kansia syntyy liikaa. Runner Y-haaroittunut ja tasapainotettu täyttöaikaa kohti DFM:ssä.

Snap-Fit Clip Undercut – Mikrokulmanostin tai matala liukumäki – 1–2 pientä nosturia (matka 5–10 mm) tai matalakulmainen liukukiinnike, joka kiinnittyy 40 litran laatikon ylälaippaan; H13 nitratut kulutusosat; häiriöt tarkistettu 3D-kokoonpanossa.

PP-kannen kutistumiskompensaatio (Medium Shallow-Draw) — PP-kutistuminen ~1,2–1,8 %; kannen ympärysmitta / laipan istukka hieman suurennettu muottivirtausvarmennettua kutistusta kohti; kannen ja rungon välinen välys 0,2–0,4 mm (tarkistettu 40 litran kotelon piirroksella/himmennys).

Piilotettu sukellusveneportti (piilevä) sisälaipassa / takapinnassa — Portin jäänne, joka ei näy ulkopuolelta näkyvältä pinnalta; kylmäjuoksu Y-haara standardi monen ontelon; hot-tip (avoin) valinnainen yksionteloiseen kirkkaaseen PS premium -kanteen.

Ohutseinäinen jäähdytys ja lyhyt jakso - Ohjauslevy Ø6–8 mm + oheiskuplitin ytimessä; eristetty piiri; tyypillinen sykli 10-18s; 0,01–0,015 mm:n jakolinjan tuuletusaukot estämään ohuiden osien palovammoja.

Pintakäsittely — Satiinikiillotus Standard / High Gloss ikkunavyöhykkeelle — Cavity SPI B1/B2 satiini (tavallinen PP-kansi); SPI A2 korkeakiiltoinen (S136 insert) kirkkaalle ikkunaalueelle; EI rottinki/VDI-etsausta, ellei sitä ole erikseen tilattu koriste-versiona. Ydin kiillotettu SPI B1 helppoa vapauttamista varten.

Valinnainen silikonitiivisteura ja logosisäosa — koneistettu O-renkaan ura ytimessä; vaihdettava logon kohokuviointi/korostusosa ei-näkyvällä sisä- tai takapuolella.

Läpinäkyvä ikkunan sisäosa (Premium-kansi) — Ontelo, joka on suunniteltu irrotettavalla korkeakiiltoisella S136-sisäkkeellä selkeää ikkuna-aluetta varten; ikkunamateriaali (PS/ABS) ruiskutettuna erikseen tai 2K-muovauksella (valinnainen).

Muottien valmistus- ja validointiprosessimme

Projektin aloitus ja DFM-tarkistus — Analysoi kannen seinämän paksuus (1,5–2,5 mm tyyppi), napsautuskiinnikkeen alaleikkaus ja nostimen isku, portin sijainti ja jakokanavan Y-haarojen tasapaino monionteloille, kannen ja rungon välinen istuinvälys (TARVITSE 40 l:n laatikon rungon ylälaippa himmenee / piirustus). Ehdota onkalon numeroa, joka vastaa 40 litran runkomuottisi tuotantosuhdetta.

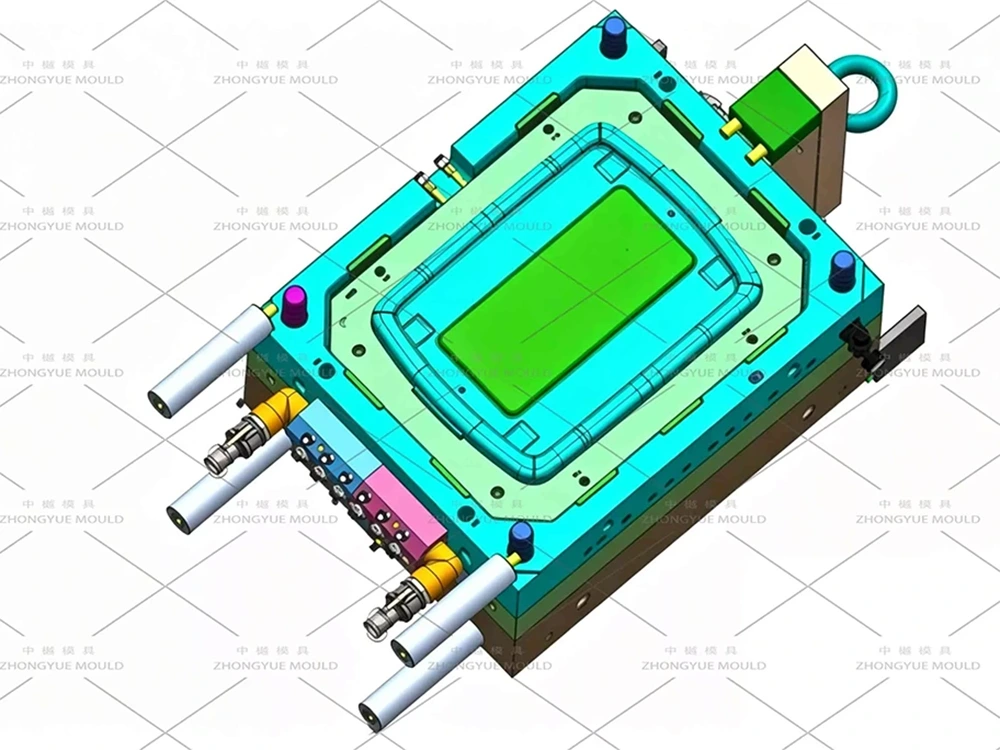

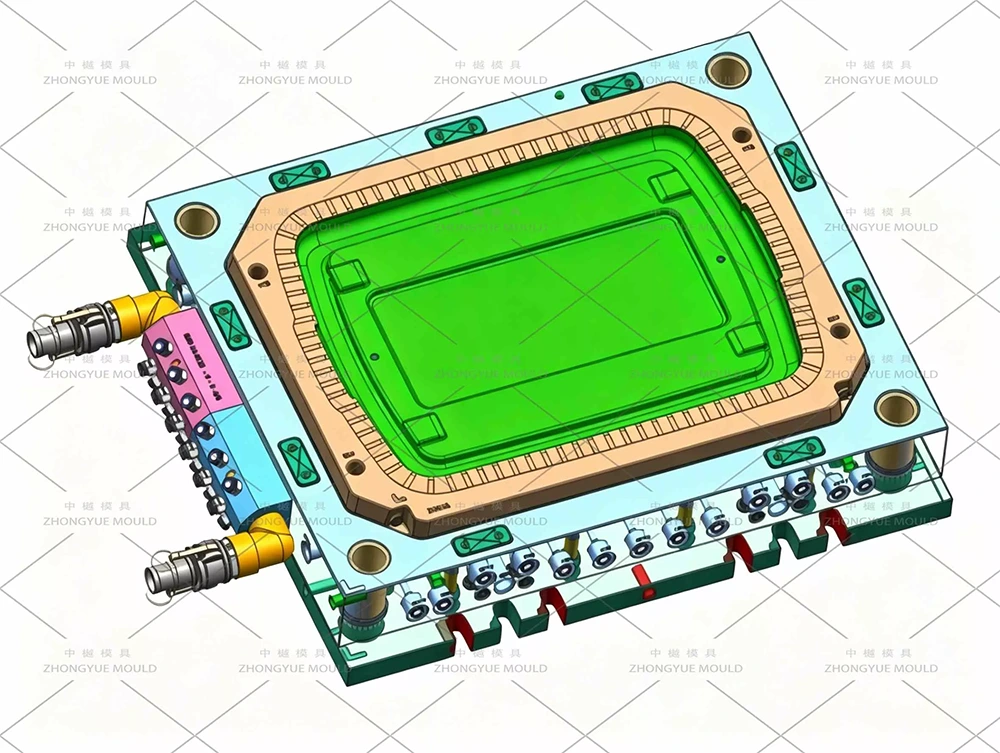

Muotin suunnittelun hyväksyntä (3D) — Täysi kokoonpano jäähdytyslevyasettelulla, mikronostin/liukuyksityiskohta häiriötarkistuksella, juoksuputken tasapainotussimulaatio, ilmausstrategia (0,01–0,015 mm jakoviiva).

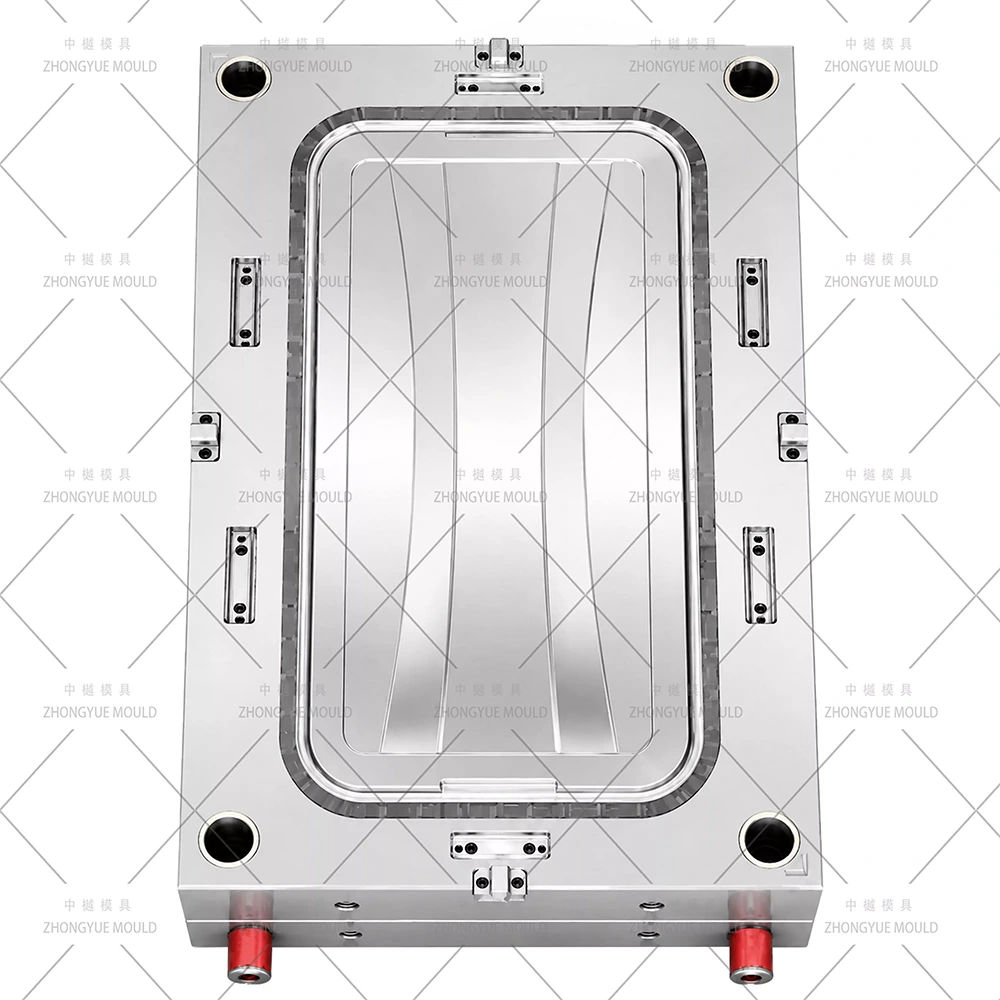

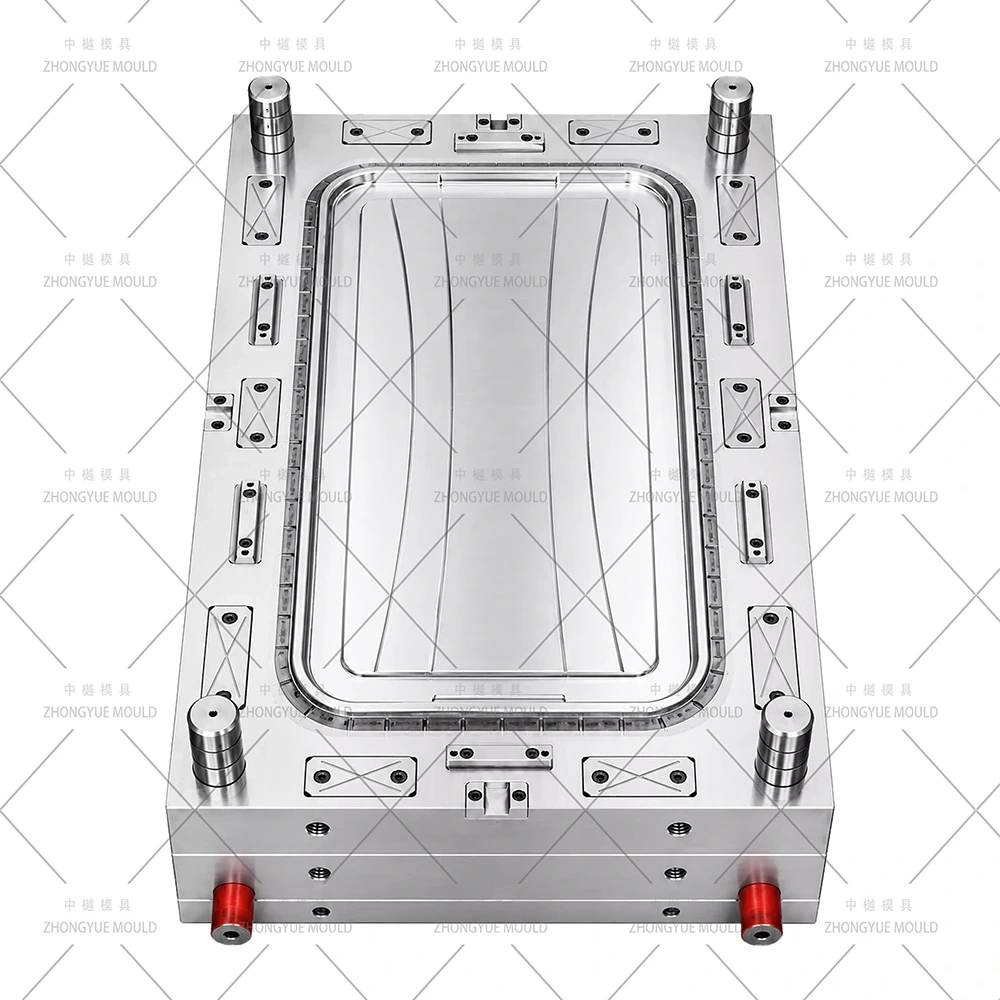

Tarkkuustyöstö — Nopea CNC-karkea/viimeistelyontelo, ydin/ontelo SPI B1/B2 (tai S136 A2 kiiltoalueelle), H13-mikronostin nitraus ja käsinsovitus, logo-inserttitasku koneistettu.

Kokoonpano & T1-kokeilu — Ajetaan sisäisellä ruiskutuskoneella; tarkista kiinnitys 40 litran laatikon runkonäytteestä (lähetetään tai ostetaan erikseen), portin jäännös, jäähdytysjakso (~10–18 s); toimituskoevideo + näytekannet + mittojen tarkistus.

Korjaus ja lopullinen hyväksyntä — Hienosäädä nostimen ajoitusta tarvittaessa; Toimitetaan kaasuttomassa kotelossa, jossa on muottiohjekirja ja varaosaluettelo (mikronostinjousi, ejektorin tapit, putkivedin).

Myynnin jälkeinen tuki — 1 vuoden muotitakuu, ilmaiset varaosat ei- ihmisen aiheuttamien vaurioiden varalta (erityisesti mikronostimen jousi/tapit), tekninen etäopastus.

Miksi valita ZHONGYUE MOLD kotitalousmuotillesi?

Rikas kotitalousmuottikokemus – 5L–120L säilytyslaatikot (runko + kansi sarjat), rottinkiastiat, tuolit, laatikot, korit itse rakennettuina

Talon sisäinen DFM rungon kannen sovituksen tarkastuksella — Tarkista kannen ja laatikon välisen laipan välys (0,2–0,4 mm) käyttämällä 40 litran runkopiirroksia/himmentää ennen teräksen leikkaamista; neuvoo optimaalista kaviteetin määrää (2 × 1 / 2 × 2) vastaamaan kehon tuottoa

Moniontelo- ja mikronostimen asiantuntemus — Tasapainoinen Y-haarukka, pienet nostimet/liukumäet oikein laskettu; S136 korkeakiiltoalue valinnainen kirkkaalle ikkunalle

Tiukka laadunvalvonta ja läpinäkyvä edistyminen — viikoittaiset koneistuskuvat, T1-näytteen hyväksyntä (runkonäytteen sopivuustarkastus) ennen toimitusta

Vientikokemus - muotit toimitetaan Eurooppaan, Pohjois-Amerikkaan, Etelä-Amerikkaan, Kaakkois-Aasiaan, Lähi-itään

1 vuoden muotitakuu + varaosien toimitus (mikronostinjouset, ejektorin tapit)

Usein kysytyt kysymykset

K: Mikä onteloiden lukumäärä minun pitäisi valita - 1 × 1, 2 × 1 vai 2 × 2?

V: 40 litran laatikon runko on yleensä 1×1 (kierto ~22–35s). Kansi pyörii nopeammin (~ 10–18 s), joten suosittelemme 2-onteloa (2×1) tai 4-onteloa (2×2 tai 4×1) päivittäisen tuotannon karkeasti tasapainottamiseksi. Kerro meille ruumiinontelomääräsi ja päivittäinen tilavuutesi – laskemme optimaalisen kansiontelon numeron.

K: Tarvitseeko kannen muotti laatikon rungon piirustuksen?

V: Vahva suositus – tarvitsemme laatikon yläreunan Ø tai L×W, laipan paksuuden ja napsautusuran sijainnin (tai lähetä runko 3D) varmistaaksemme kannen istukan välyksen (0,2–0,4 mm) ja pikakiinnikkeen kiinnittymisen ennen teräksen leikkaamista.

K: Mikä pintakäsittely - mikä tahansa rottinki/kudottu rakenne?

V: Vakio on SPI B1/B2 satiinikiillotus (ei tekstuuria) PP-kansille. SPI A2 korkeakiilto (S136 insert) valinnainen kirkkaalle PS- tai premium-ABS-ikkunaalueelle. VDI/rottinkiruokoetsaus EI käytetä, ellet tilaa erityisen koriste-version kantta rottinkilaatikon runkoon sopivaksi.

K: Voitko lisätä uran silikonitiivistetiivisteelle?

V: Kyllä — koneistettu O-rengas/tiivisteura ytimessä; Voimme myös neuvoa uran poikkileikkausta (yleensä 2,0–3,0 mm leveä × 1,5–2,0 mm syvä) silikonijohdon vakiokokoa kohti.

K: Mitä tarvitset tarjoukseen?

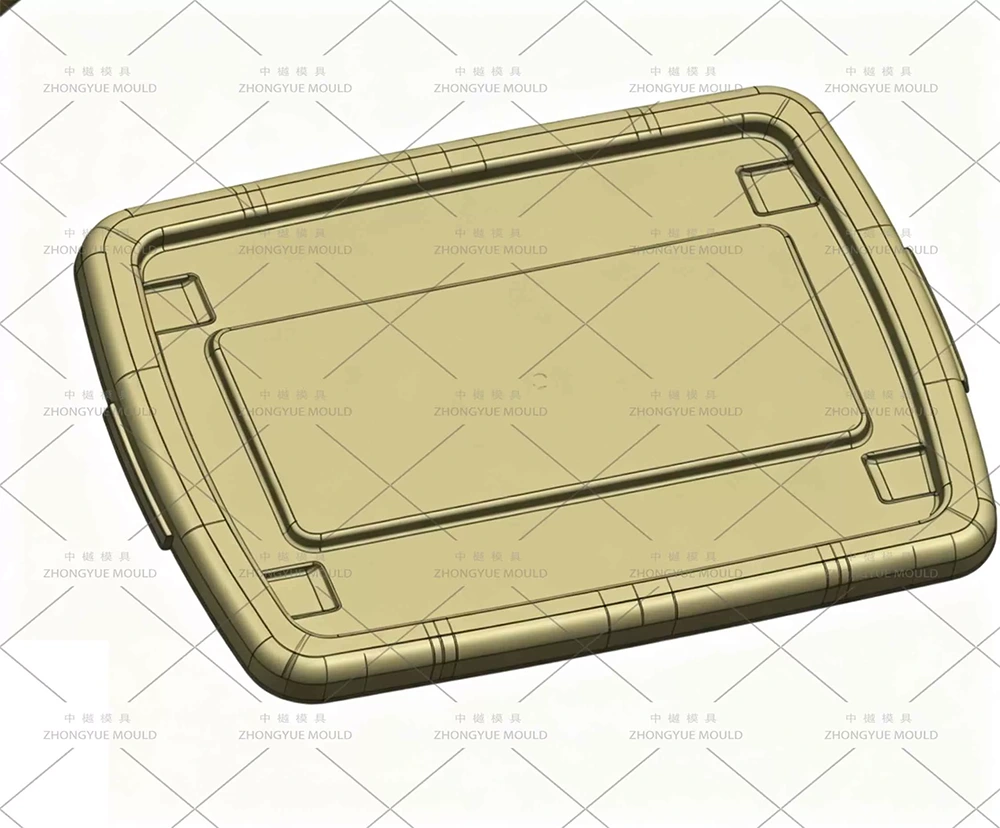

V: 2D-piirustus (PDF/DWG) + 3D-malli (STP/IGS/X_T) kannesta JA mieluiten 40L laatikkorungon ylälaippa himmentää tai 3D; kerro meille muottipesäsi numero (1×1 jne.), vuotuinen tilavuus, mieluinen kannen ontelo (2×1 / 2×2) ja materiaali (PP MFR / GPPS / ABS).

Pyydä tarjous 40 litran säilytyslaatikon kansimuotistasi

Lähetä 40 litran säilytyslaatikon kannen 2D-piirustus + 3D-malli (ja mieluiten 40 litran laatikon rungon ylälaippa himmentää/viilaa) ja 40 litran rungon muottipesätiedot. ZHONGYUE MOLD tarjoaa ilmaisen DFM-arvioinnin kannen ja rungon sopivuuden tarkistuksella + onkalonumerosuosituksen + virallisen tarjouksen 24–48 työtunnin sisällä.

Ota yhteyttä nyt aloittaaksesi 40 litran muovisäiliön kansi / kansi ruiskumuottiprojektisi!
