10L säilytyslaatikkomuotti

10 litran säilytyslaatikkomuotti – mukautettu muovinen 10 litran säilytysastia / organisaatiolaatikon ruiskumuotin valmistaja

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottien valmistaja, joka toimittaa 10 litran säilytyslaatikkomuotteja / 10 litran kotitalouksien säilytysastioiden ruiskumuotteja (suorakulmaiset organisaatiolaatikot, kaappi-/lelu-/asiakirjalaatikot) maailmanlaajuisille kotitaloustuotteiden tukkukauppiaille, supermarketeille ja omien merkkien brändeille. 10 litran säilytyslaatikko on kompakti kodin/toimiston järjestäjä – yleisimmin valettu PP:stä (polypropeeni, MFR 8–15 g/10min, valinnaisesti UV-stabilisaattorilla ja värin perusseoksella), jossa on sileä tai kevyt VDI 27–30 -nahkainen ulkopinta (SPI B1/B2 satiininen sisäpinta), joka helpottaa puhdistamista ja tekee kauniin ulkonäön. 10 litran laatikkomuotteissamme on keskilevy + BeCu (Beryllium Copper) -sisäinen jäähdytys alakulmasäteissä, piilotettu merenalainen portti ylälaipassa tai sisäreunassa (ei näkyviä portin jäänteitä), DFM-varmennettu seinämän paksuus (1,8–2,5 mm) ja yksionteloinen (1 × 1) 2-tilavuusasetuksella tai 4 tilavuudella. muotti tasapainoiseen päivittäiseen tuotantoon. Kantokahvan alileikkaus (jos sellainen on) käsitellään pienen irtonaisen sisäosan tai minikulmaisen liukukappaleen avulla.

Tarjoamme täydellisen DFM-tarkistuksen ja muottivirtauksen jäähdytys-/täyttöanalyysin ennen teräksen leikkaamista 10 litran suorakaiteen muotoisista pinotettavista säilytyslaatikoista (kantokahvan syvennyksellä tai ilman), sopivista napsautus- tai saranakanneista (kirkas/värillinen) ja sisätiloihin (valinnainen erillinen muotti).

Muovisen ruiskutuslaatikon muotin tekniset tiedot:

Tee seuraavasta Plastic Storage Box Mold -projektistasi kirkkaampi!

Mikä on muovinen säilytyslaatikkomuotti ja miten se toimii?

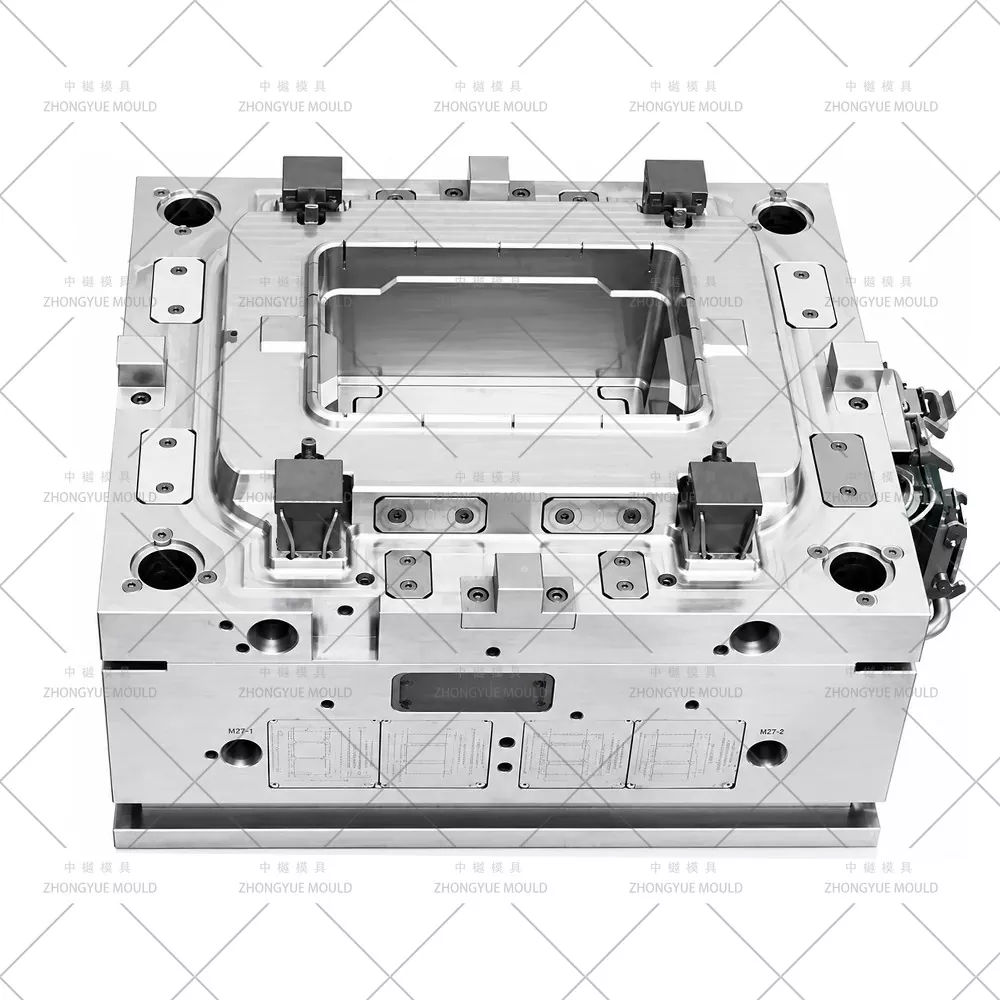

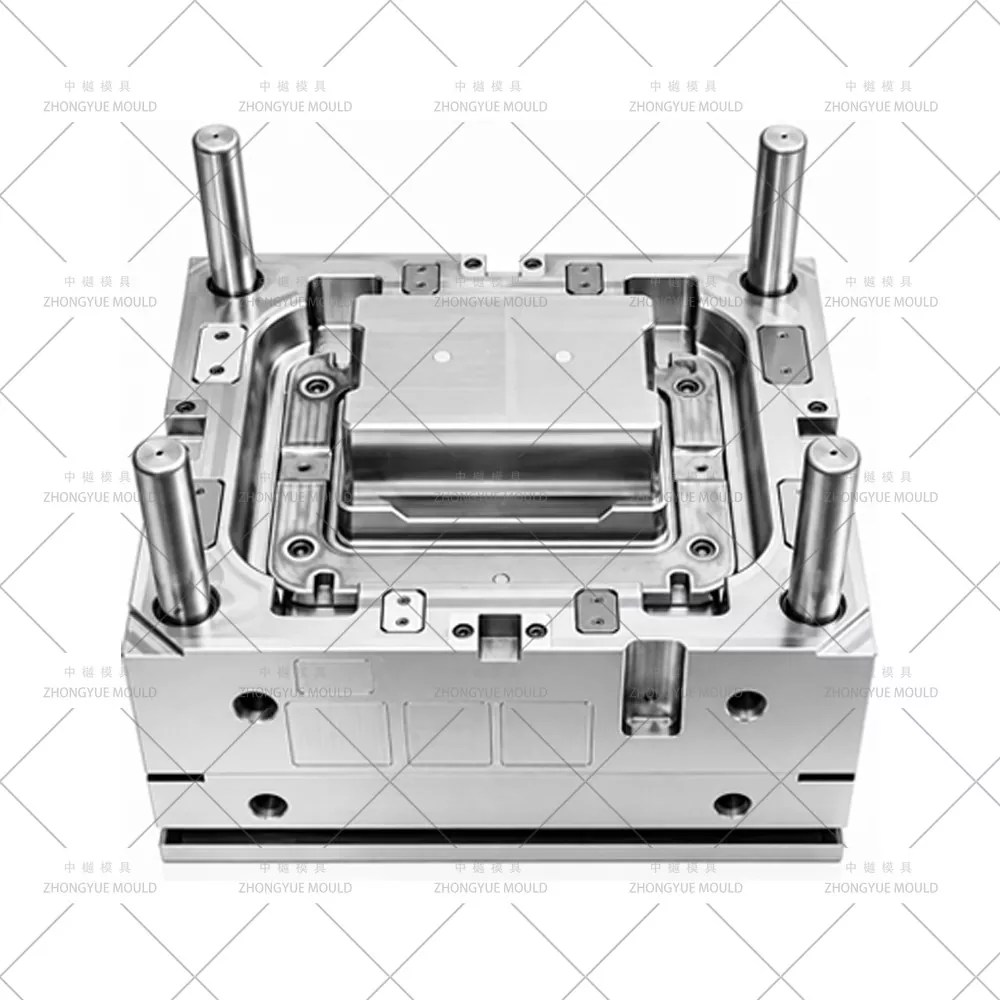

Muovinen säilytyslaatikkomuotti on mittatilaustyönä valmistettu ontelo- ja ydintyökalu, jota käytetään ruiskuvalukoneessa. Muotti koostuu ontosta ontelosta (muodostaa ulomman laatikon ääriviivat, pinoamisen huulet, kahvan syvennyksen) ja ytimestä (joka muodostaa sisätilavuuden). Kun PP-hartsi kuumennetaan sulamaan (~180–230 ℃) ja ruiskutetaan korkealla paineella suljettuun muottiin, sula muovi täyttää jokaisen kulman – mukaan lukien kahvan syvennykset ja pinoamisreunat. Lyhyen jäähdytysvaiheen jälkeen (tyypillinen 18–30 s sykli 10L PP-laatikolle) muovi jähmettyy, muotti avautuu ja valmis säilytyslaatikko työntyy ulos.

Tämä prosessi - ruiskuvalu - on alan standardi erittäin tehokkaalle, toistettavalle mitoiltaan vakaiden kotitaloussäiliöiden valmistukseen. Hyvin rakennettu ZHONGYUE MOLDin 10 litran säilytyslaatikkomuotti voi tuottaa 300 000–500 000+ laukausta (P20) tai 800 000–1 000 000+ laukausta (718H) tasaisella seinämänpaksuudella, terävällä kulman erottelulla ja puhtaalla jakoviivalla.

Kestävän ja tarkan 10 litran säilytyslaatikkomuotin tärkeimmät ominaisuudet

Kestävän 10 litran säilytyslaatikkomuotin on kestettävä tyypillinen puristusvoima (350T–650T koneet) ja toistuva lämpökierto. Muotimme on rakennettu:

Korkealuokkainen muottiteräs — P20-standardin (esikova HRC 28–33) ontelo ja ydin, päivitettävissä 718H:ksi (HRC 33–38) tai 2738HH:ksi pidempään käyttöikään ja parempaan kiillotus-/tekstuurin säilymiseen.

Tarkkuuskoneistetut ontelon mitat — PP-kutistuminen ~1,2–1,8 % tarkasti kompensoitu; laatikon pituus/leveys ±0,15 mm, pinoamisen huulen tasaisuus ±0,25 mm, mikä varmistaa täydellisen kannen ja pinoavuuden erissä.

Tehokas välilevy + BeCu-jäähdytysjärjestelmä – Ø8–10 mm keskilevy ytimen läpi + BeCu (MOLDMAX™/Ampcoloy) -sisäke alakulmasäteillä, joissa seinämä paksunee – eristää ΔT ≤ 3–4 ℃ tulo-ulostuloaukon, lyhentää kiertoa ja vähentää vääntymistä.

Sileä sisäpinta ja hallittu ulkopinta — ydin kiillotettu SPI B1/B2:een (helposti irrotettava, sileä laatikon sisäpuoli); Cavity SPI B1 satiini vakio tai kevyt VDI 27–30 -nahka asiakkaan pyynnöstä – EI rottinki/kudottu EDM-etsaus, ellei erikseen tilata.

Kulumista kestävä miniliukukappale / löysä sisäosa (jos kantokahvassa on alileikkaus) — H13 (2344 ESR) nitridoitu minisisäke tai matala luisti kahvan syvennystä varten; tarkastettu häiriöiden varalta 3D-kokoonpanossa.

Syvätuuletusrakenne – 0,01–0,015 mm:n jakolinjan tuuletusaukot + tuuletusnastat viimeisellä täyttöalueella estämään palovammoja/lyhyitä laukauksia ~200–250 mm:n vedolla.

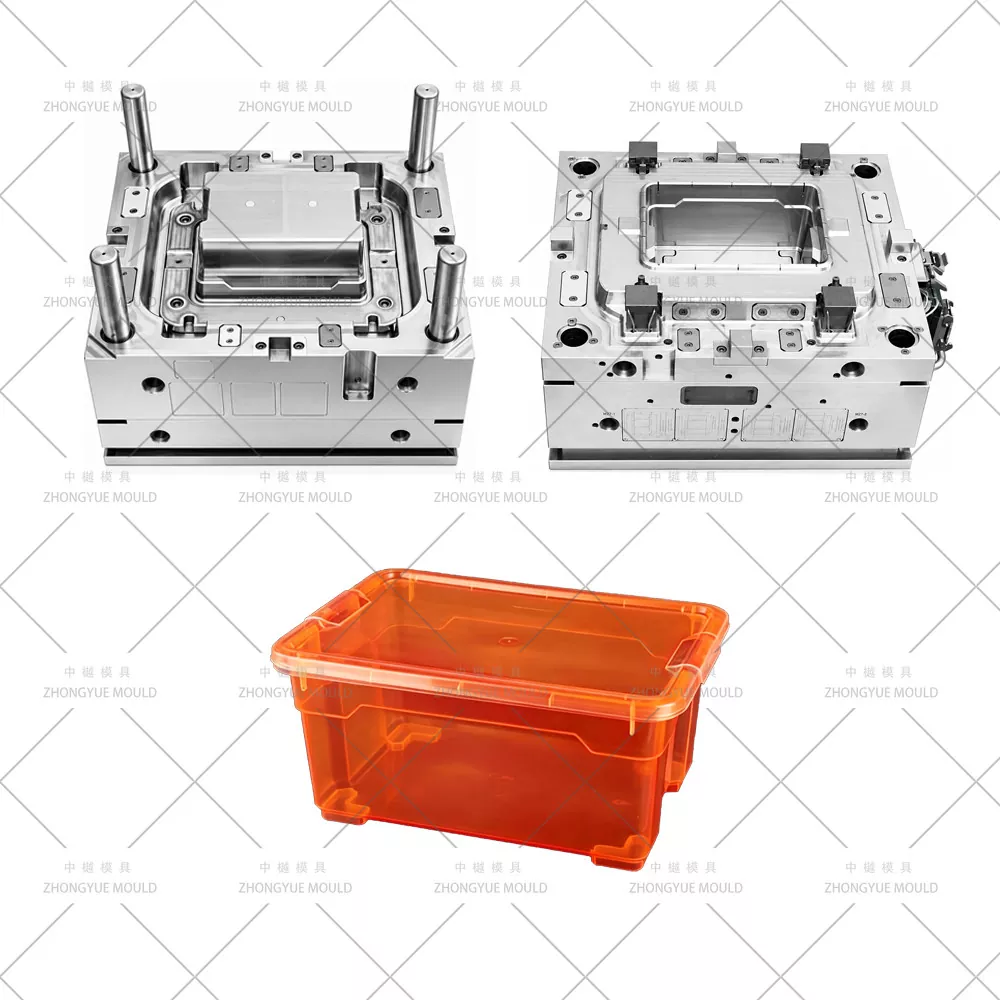

Valmistamamme muoviset säilytyslaatikkomuotit

ZHONGYUE MOLDin korkealaatuisen 10 litran säilytyslaatikkomuotin käytön edut

Tuotteen johdonmukaisuus = Asiakastyytyväisyys — Jokainen 10 litran laatikko pinottuu tasaisesti, kannen istuimet ovat neliömäisiä, mitat toistettavissa erästä toiseen.

Lujuus ja rakenteellinen eheys — Oikea seinämän paksuuden jakautuminen (1,8–2,5 mm) ja DFM:iin suunniteltu kulmavahvistus → laatikot kestävät raskaat kuormat ilman pullistumia tai halkeamia.

⚡Lyhympi kierto ja vähemmän romua – BeCu-lokalisoitu jäähdytys + tasapainotettu välilevy → lyhyempi jäähdytysaika (tyypillisesti 18–30 s), vähemmän uppoamis-/roiskeita, alhaisemmat yksikkökustannukset.

Suunnittelun joustavuus — Muotti sisältää kohokuvioidun logon, valinnaisen VDI:n kevyen rakeisen tai korkeakiiltoisen alueen (S136-insertti), integroidun kahvan syvennyksen, etikettialueen, värin-MB-vaihdon saman muotin kautta.

Kannen ja laatikon yhteensopivuus varmistettu — Tarkistamme kannen ja istukan välyksen (0,2–0,4 mm) sekä runko- että kansipiirroksia käyttäen ennen teräksen leikkaamista.

Sovellukset eri toimialoilla ja kotikäyttöön

Oikean muotinvalmistajan valitseminen – Miksi ZHONGYUE MOULD?

Ruiskuvalumuottikumppanin valitseminen on ratkaisevan tärkeää. ZHONGYUE MOLDilla on yli 15 vuoden kokemus kotitaloushyödykemuoteista - säilytyslaatikoista (5L–120L), laatikoista, tuoleista, pölysäiliöistä, rottinkikoreista - talon sisäisellä CAD/CAM/CAE:llä (UG NX, Pro/E, SolidWorks, Moldflow), täysikokoisista CNC- ja EDM-muoteista Etelä-Amerikkaan, ja EDM:iin itään.

Emme vain tee muottia – tarkistamme osapiirustuksesi, suoritamme DFM- ja Moldflow-jäähdytys-/loimianalyysin, ehdotamme parannuksia seinänpaksuuteen/porttiin/poistoon/kahvaan ja alaleikkaukseen ja jatkamme teräksen leikkaamiseen vasta kirjautumisen jälkeen. Jokaisen muotin mukana toimitetaan T1-koevideo, näyteosat + CMM-raportti, käyttöopas ja varaosaluettelo.

10 litran säilytyslaatikoiden muovausmenettelymme ZHONGYUE MOLDissa

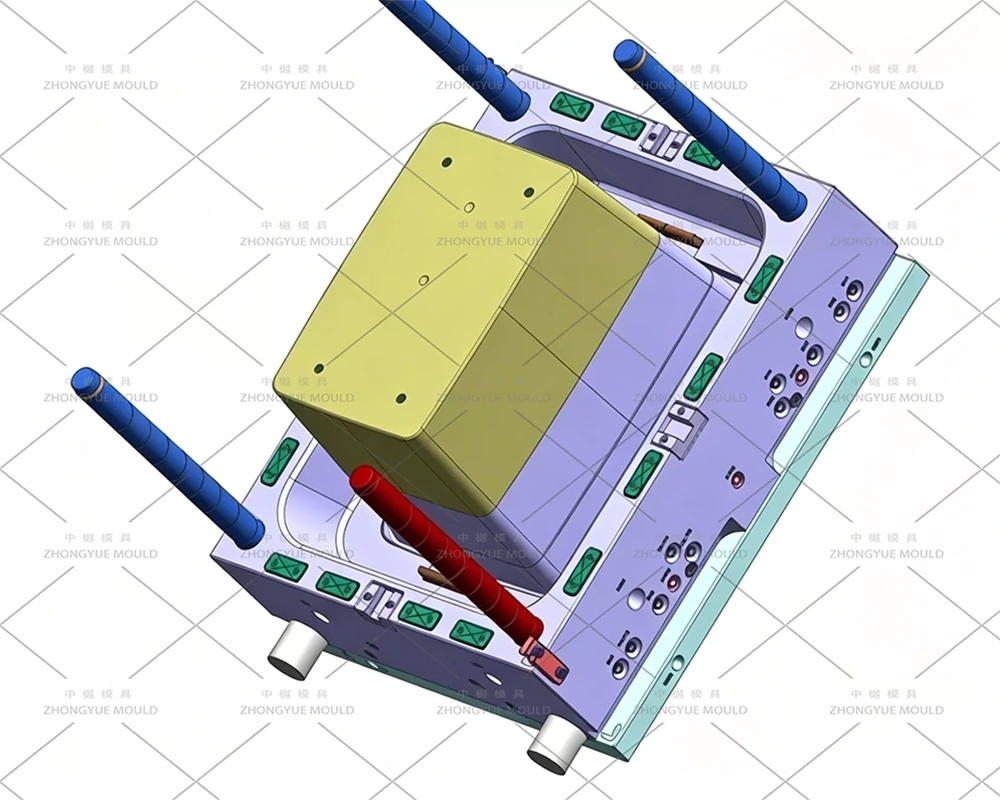

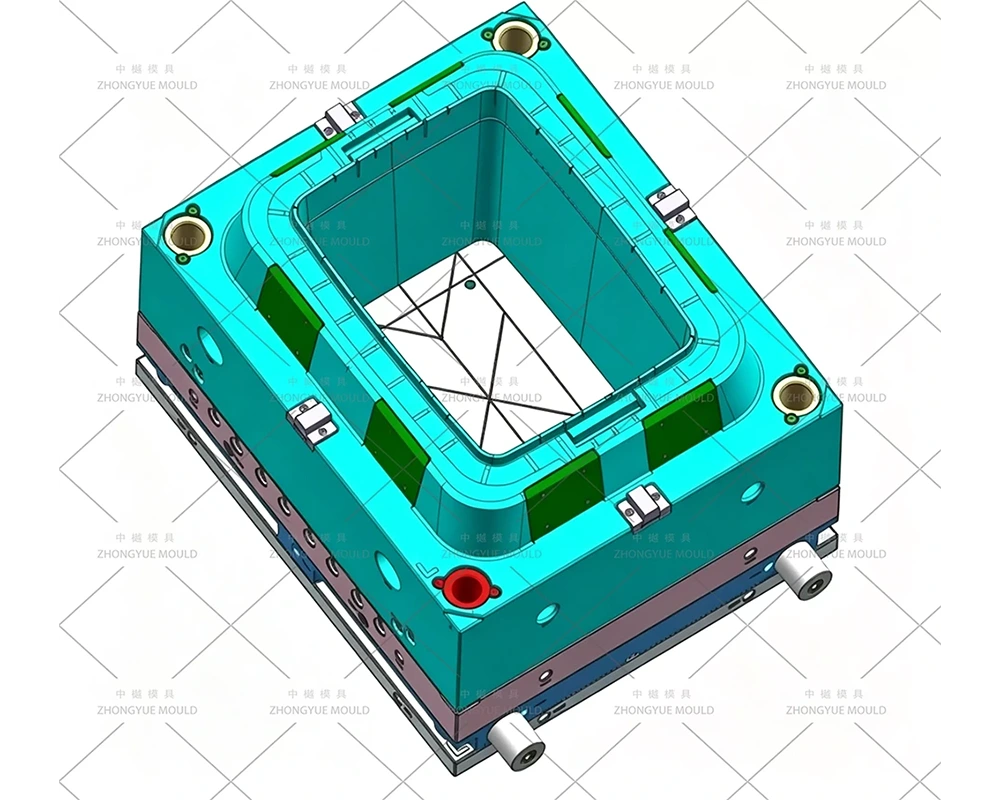

3D-tuote- ja muottisuunnittelu (DFM-vaihe) — Vastaanota 2D/3D (STP/IGS/X_T); analysoida seinämän paksuus (1,8–2,5 mm), syväyskulma (≥1,5° sileä / +0,5°, jos kevyt rakeisuus), portin sijainti (sukellusvene sisälaipan yläosassa), jäähdytysjärjestely (keskilevy + BeCu-spesifikaatio), kantokahvan alaleikkaus (mini-insertti tai liukukappale) ja kannen välinen välys. Tarjoa DFM-raporttia ja parannusehdotuksia – maksutta.

Materiaalin ja teräksen vahvistus – P20 (vakio) tai 718H/2738HH tilavuutta kohti; muottipohja LKM/DME/HASCO; kuuma juoksu (YUDO/SYNVENTIVE) tai kylmä alaportti mieltymysten mukaan.

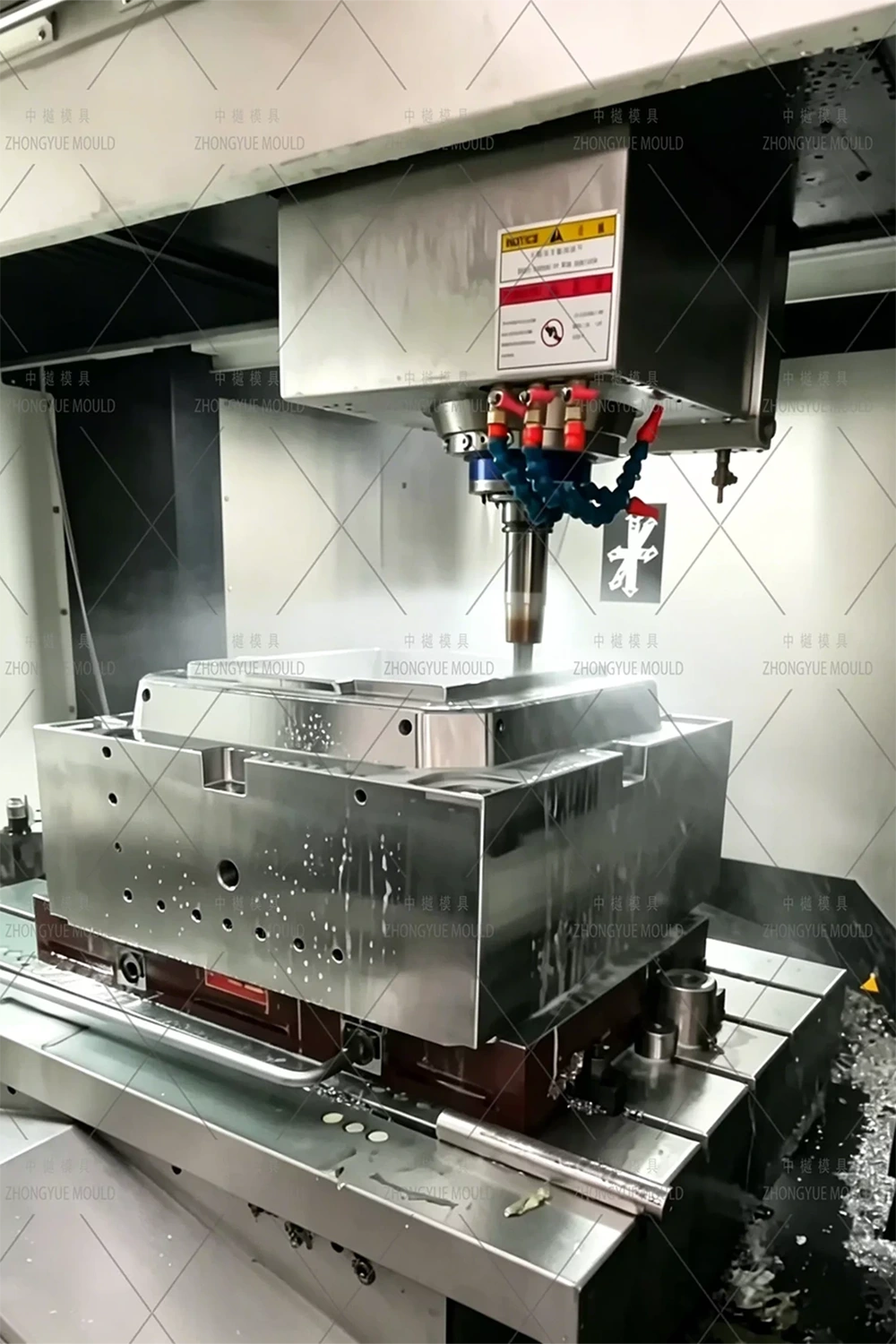

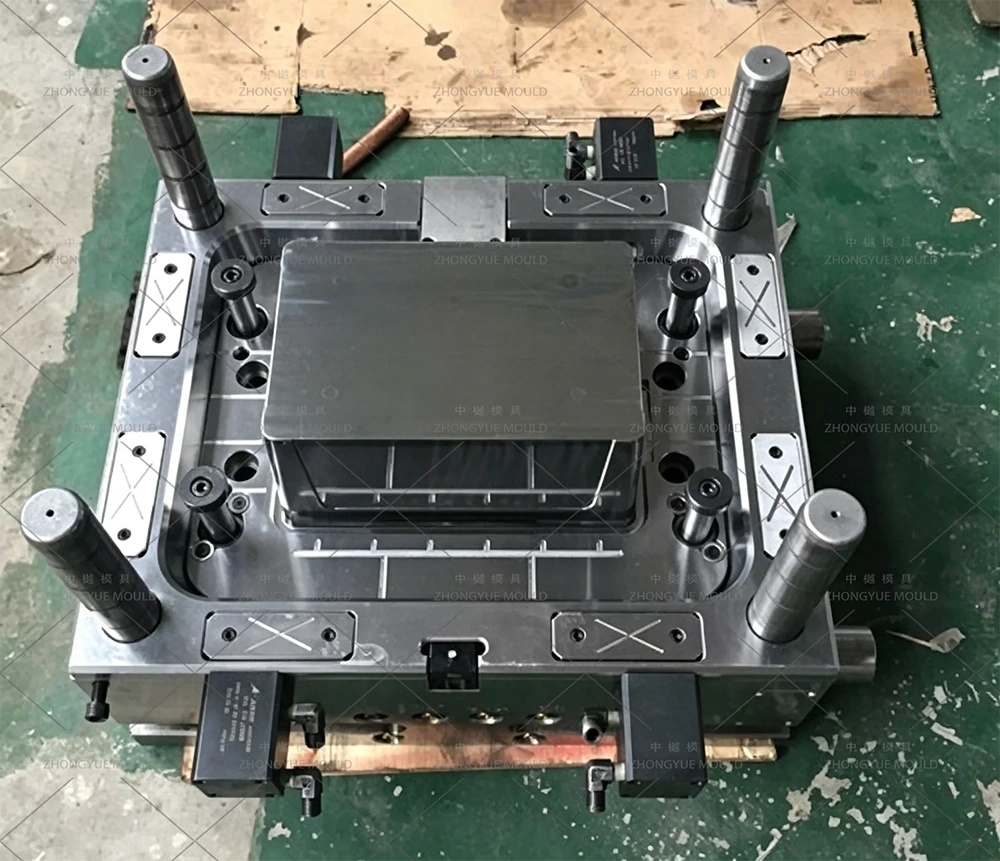

Tarkkuustyöstö — Nopea CNC-karkea/viimeistelyontelo ja -ydin, syväreikäporaus jäähdytyslevylle, H13-mini-insert-nitraus ja käsinsovitus, BeCu-terän asennus ja lämpökosketuksen tarkistus, SPI B1/B2 -kiillotus tai VDI-valoetsaus.

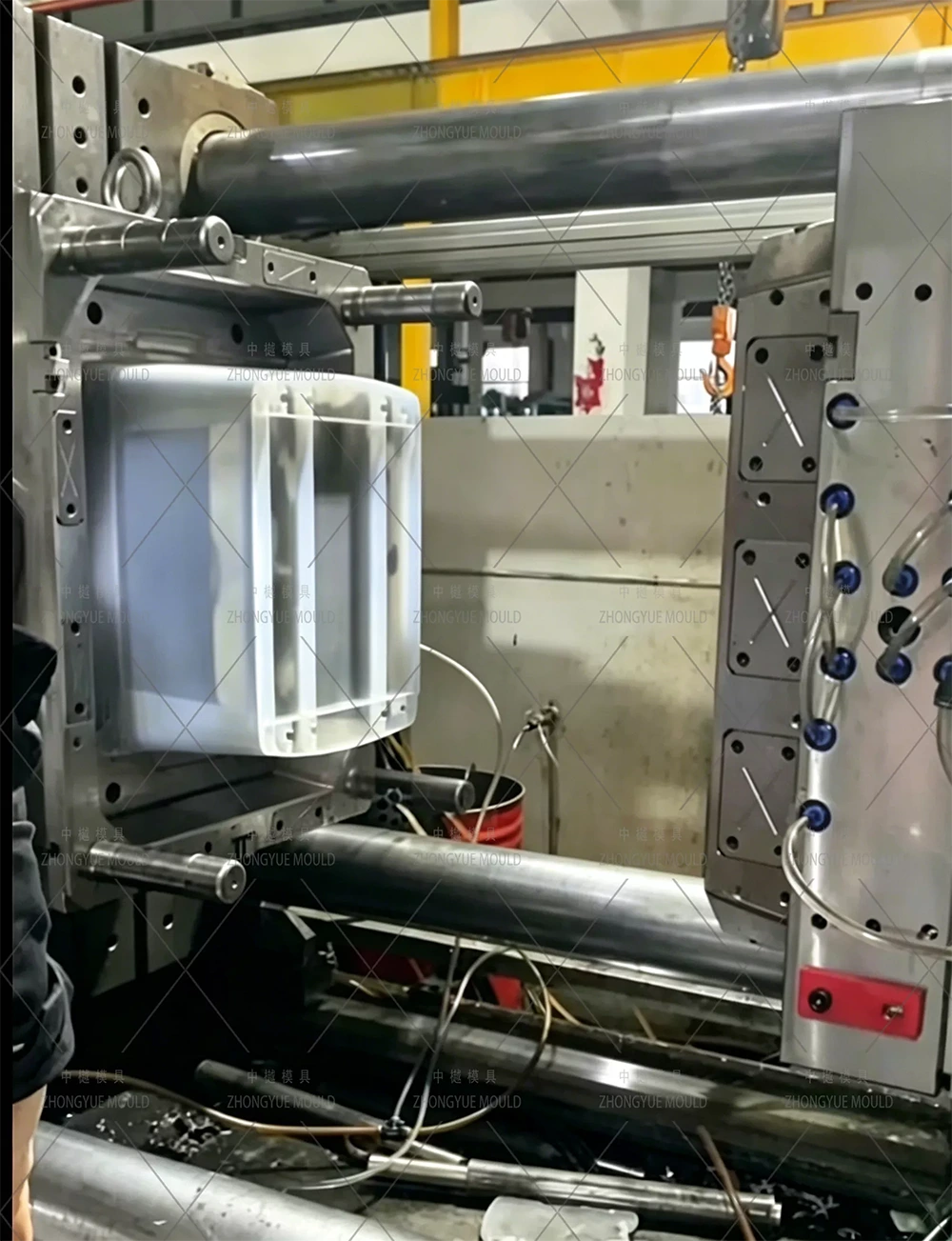

Kokoaminen, T1-kokeilu ja -korjaus — Aja omalla koneella, tarkista soveltuvuus/tasaisuus, seinän paksuuden skannaus, kannen ja istuimen sovitus (jos kansinäyte saatavilla), toimita koevideo + näytteet + mittaraportti. Hienosäädä tarvittaessa.

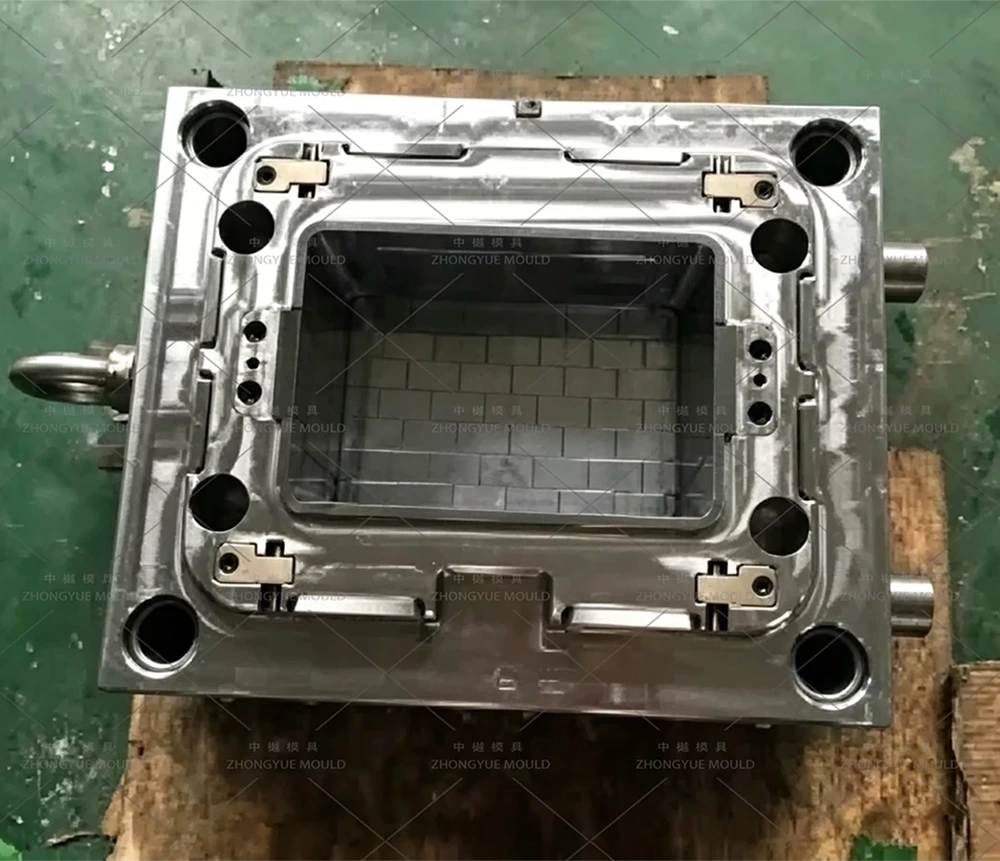

Lopullinen pakkaus ja lähetys — Fumigaatiovapaa raskas puukotelo; käsikirja multaa; varaosat (ejektorin tapit, vesisuuttimet, suutinholkki, minisisäke tarvittaessa); terässertifikaatit ja lämpökäsittelyasiakirjat.

Myynnin jälkeinen tuki — 1 vuoden takuu (ei-ihmisvauriot), ilmaiset varaosat, tekninen etäopastus tuuletusaukkojen uudelleen leikkaamiseen/poiston säätämiseen.

Miksi valita ZHONGYUE MOLD 10 litran säilytyslaatikon muottiin?

Rikas kotitalousmuotikokemus – 5L–120L säilytyslaatikot, laatikot, tuolit, pölysäiliöt, rottinkikorit, jotka on rakennettu itse

Talon sisäinen DFM- ja muottivirtausjäähdytys/loimianalyysi – Seinämän paksuus, BeCu:n sijainti, kädensija-alleleikkausratkaisu, kannen ja rungon välys tarkistettu ennen teräksen leikkaamista

BeCu-jäähdytys + Keski-Buffle-asiantuntemus — Nopeampi kierto, vähemmän vääntymistä, pidempi muotin käyttöikä kompakteille 10 litran PP-laatikoille

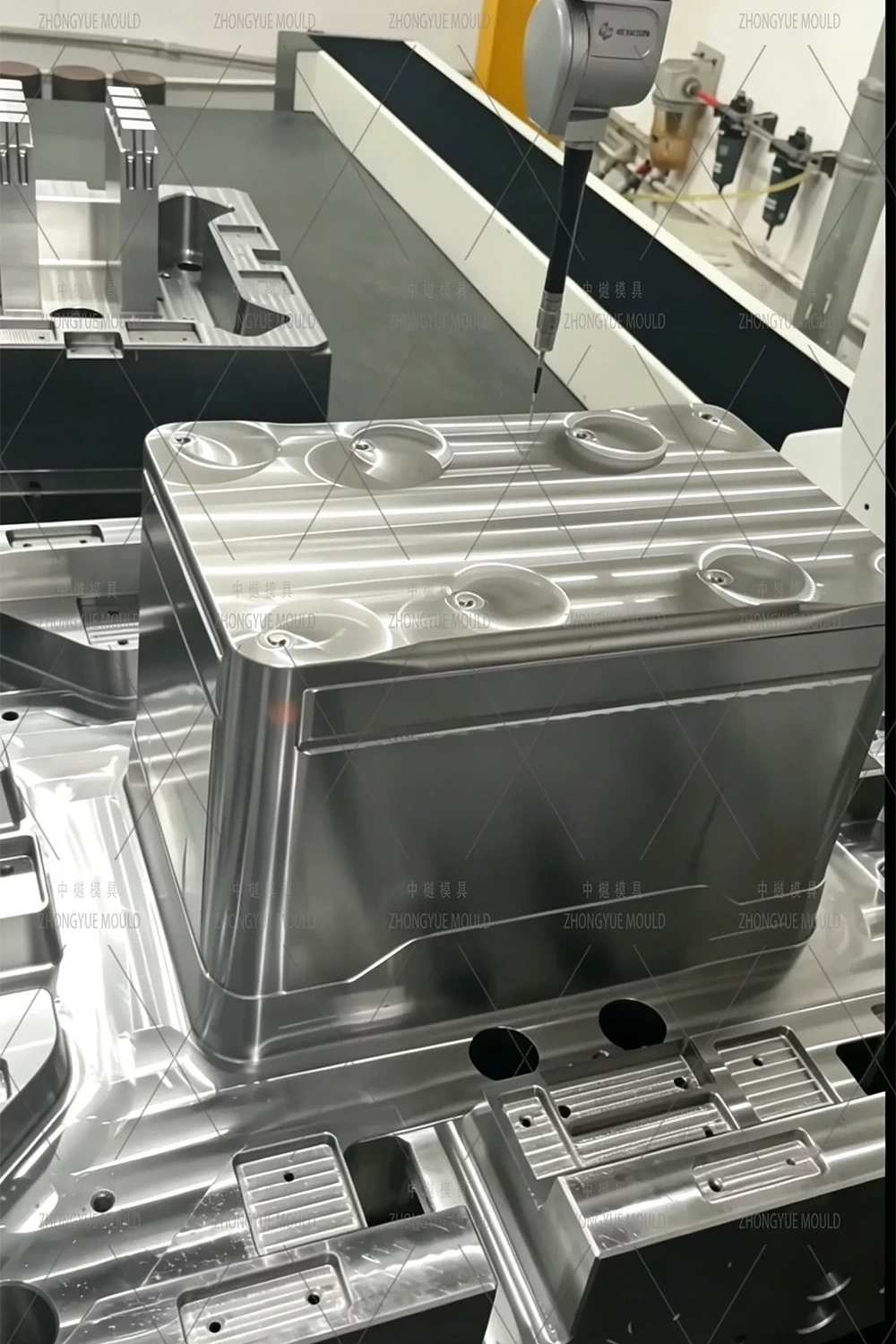

Tiukka laadunvalvonta ja läpinäkyvä edistyminen — viikoittaiset koneistuskuvat, CMM-tarkastus, T1-näytteen hyväksyntä (sovitustarkistus kannella) ennen lähetystä

Vientikokemus - muotit toimitetaan Eurooppaan, Pohjois-Amerikkaan, Etelä-Amerikkaan, Kaakkois-Aasiaan, Lähi-itään

1 vuoden muotitakuu + varaosien toimitus (BeCu-sisäosa, mini-insertti, ejektorin tapit, jouset)

Usein kysytyt kysymykset

K: Teetkö myös vastaavan kansimuotin?

V: Kyllä. Mainitsemme 10 litran laatikon rungon 1 × 1 -ontelona ja kannen 2- tai 4-onteloisena muotina (lyhyempi jakso ~8–15 s) päivittäisen tuotannon tasapainottamiseksi. Kansi voi olla PP (läpinäkymätön/värillinen), kirkas PS tai ABS (premium) – erillinen tarjous.

K: Mitä terästä suosittelet 300–500 000 laukausohjelmaan?

V: P20 (HRC 28–33) on kustannustehokas yli 300 000 laukaukseen. 500 000–1 M otoksia varten tai parempaan pinnanpidätykseen kevyellä VDI-rakeella suosittelemme 718H (HRC 33–38) tai 2738HH.

K: Sukellusveneportti vai kuumajuoksu?

V: Oletuksena on sisäylälaipan kylmä alaportti (piilotettu jäännös, automaattinen tyhjennys) – yksinkertainen ja luotettava. Kuuma kärki (YUDO/SYNVENTIVE 1-tip open) on valinnainen suuria määriä suoritettaessa juoksujätteen poistamiseksi.

K: Voitko lisätä kantokahvan syvennyksen / alaleikkauksen?

V: Kyllä – suunniteltu löysällä vaihdettavalla sisäkkeellä tai minimatatalla liukumäellä (H13 nitridoitu). DFM tarkistaa häiriöt ja vedon. Kahva itsessään EI ole valettu – se on ostettu muovi-/metalliosa, joka on koottu muovauksen jälkeen (tai kiinteä PP-saranan kannen variantti, joka mainitaan erikseen).

K: Mitä tarvitset tarjoukseen?

V: 2D-piirustus (PDF/DWG) + 3D-malli (STP/IGS/X_T) TAI selkeät valokuvat mitat (P×L×K, seinämän paksuus, paino, kapasiteetti), vuotuinen tilavuus, kannen suositeltu ontelomäärä (2×1 jne.), materiaali (PP MFR / UV kyllä/ei). Jos haluat myös kansimuotin, jaa kannen luonnos/mitat tai vahvista "sama kehä kuin rungon yläosa".

Pyydä tarjous 10 litran säilytyslaatikon muotistasi

Lähetä 10 litran säilytyslaatikkosi 2D-piirustus + 3D-malli (tai näytekuvat yksityiskohtaisilla mitoilla) ja projektivaatimukset. Kerro meille, jos tarvitset myös vastaavan kansimuotin. ZHONGYUE MOLD tarjoaa ilmaisen DFM-raportin + Moldflow-jäähdytys-/loimiyhteenvedon + virallisen tarjouksen 24–48 työtunnin sisällä.

Ota meihin yhteyttä nyt aloittaaksesi 10 litran muovisäilytyssäiliön / organisaation laatikon ruiskumuottiprojektisi!
