Muovinen jääkaapin muotti

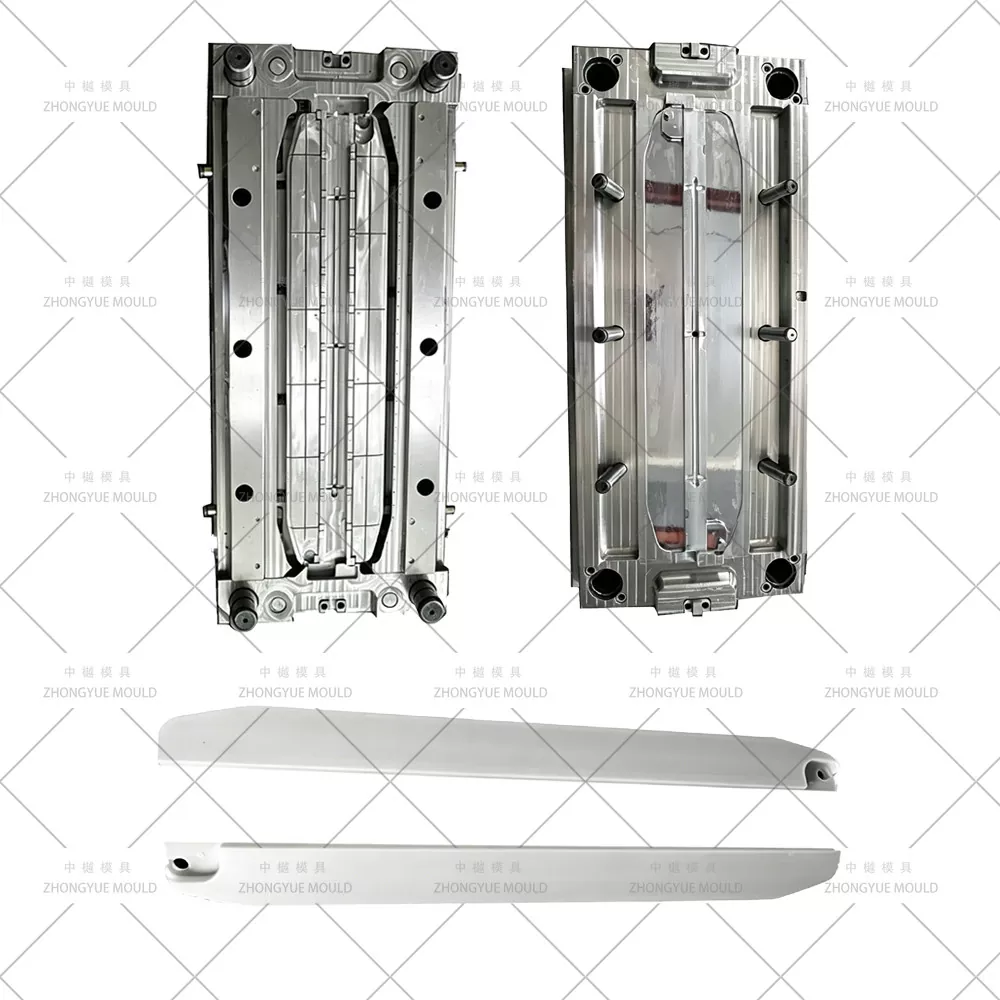

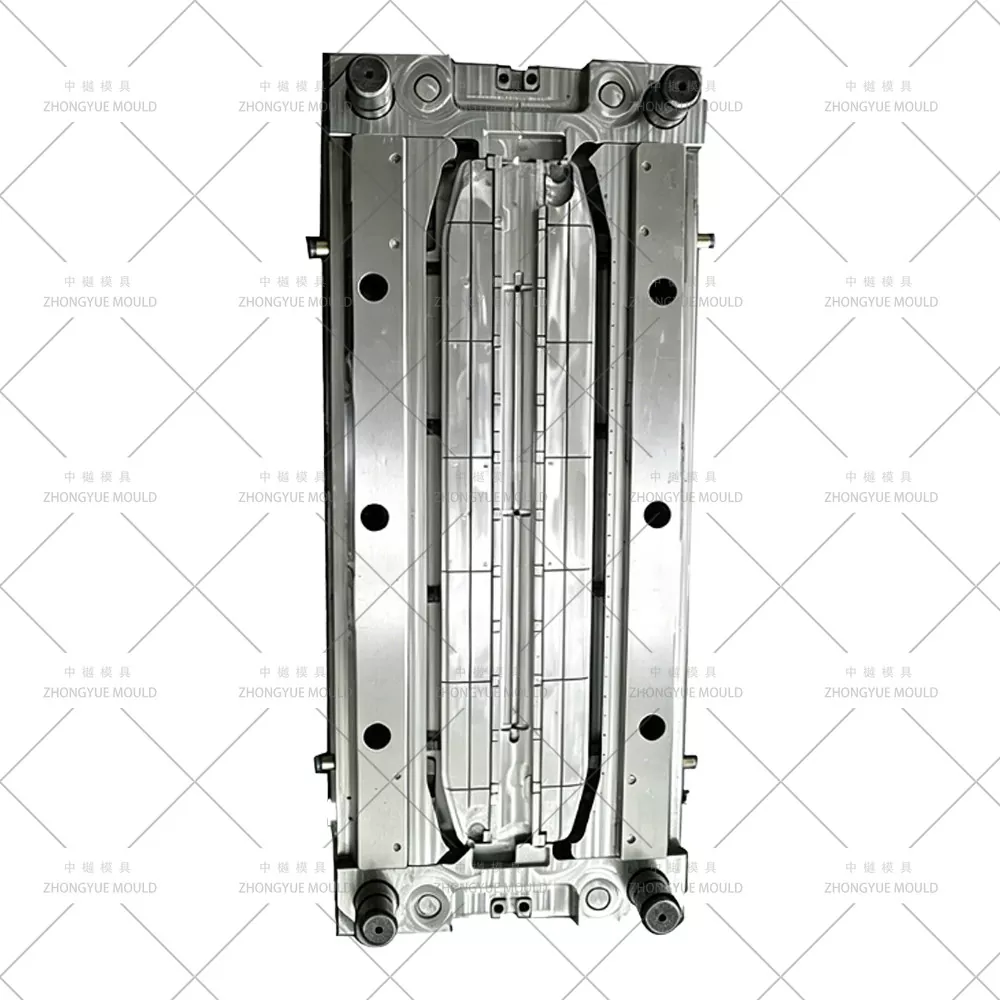

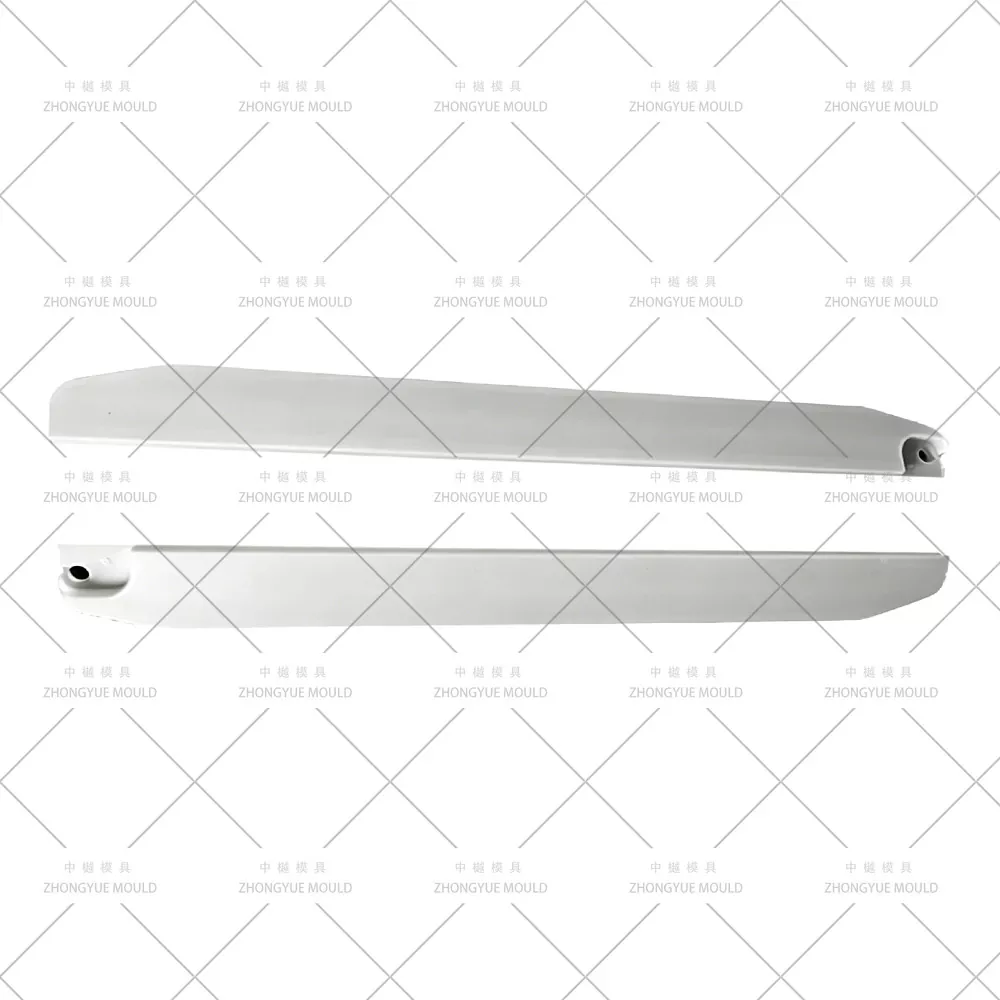

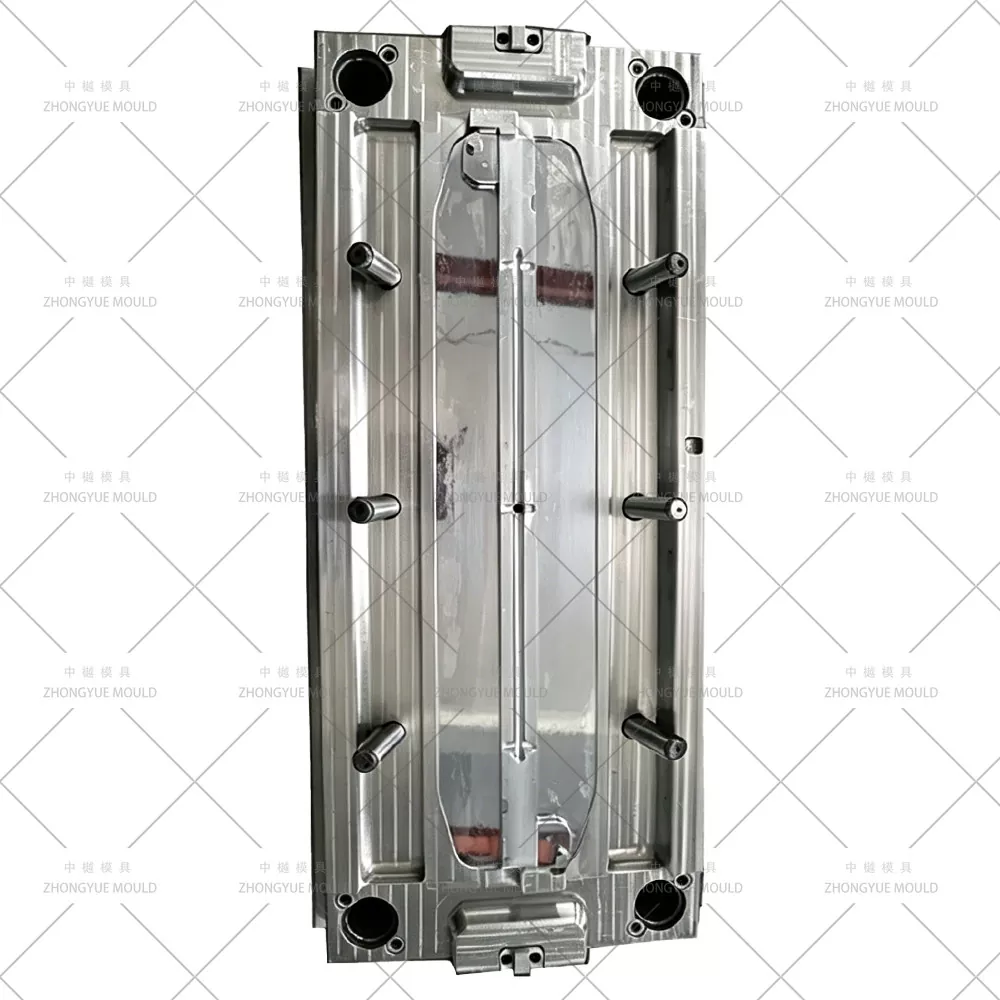

Jääkaapin ovenkahva on kriittinen esteettinen ja toiminnallinen komponentti, joka yhdistää pilarin ja kahvan yhdeksi kokonaisuudeksi. Zhongyue Mouldissa tarjoamme korkean tarkkuuden muovisia jääkaapin muotteja, jotka on suunniteltu sekä pakastimien että muunnettavien osastojen kahvojen massatuotantoon.

Kehittyneen 1-Mould-2-Cavities-teknologian ansiosta muotimme antavat valmistajille mahdollisuuden tuottaa kaksi erilaista kahvamallia samanaikaisesti yhden jakson aikana. Tämä lähestymistapa parantaa merkittävästi tuotannon tehokkuutta ja alentaa valmistuskustannuksia samalla kun säilytetään laiteteollisuuden vaatimat tiukat ulkonäköstandardit.

Tekninen haaste: Miksi muottien käsittely on vaikeaa

Jääkaapin ovenkahvat luokitellaan pitkiksi ohutseinäisiksi osiksi, joilla on monimutkainen geometria. Ensisijaisia ​​haasteita ovat mm.

Pinnan laatu: Porttijälkiä, hitsausjälkiä, kuplia tai naarmuja ei sallita.

Monimutkainen geometria: Ominaisuuksiin kuuluvat syvät alaleikkaukset (jopa 14,3 mm), vahvistavat rivat, näyttöikkunat ja kaarevat pinnat.

Mittatarkkuus: Vastapintojen (S1 & S2) on oltava täysin tasaisia, jotta ne voidaan liittää saumattomasti oven vaippaan.

Materiaalivirtaus: Yli 900 mm pituisten (pakastimen kahvojen) ja keskimääräisen seinämänpaksuuden ollessa 1,8 mm sulavirtaustasapainon säilyttäminen pitkän matkan aikana on tärkeää.

Zhongyuen suunnitteluratkaisu

Näiden haasteiden voittamiseksi otimme käyttöön vankan muottisuunnittelun, joka keskittyy kolmeen ydinteknologiaan: Gating, Cooling ja DeMoulding.

1. Sekvenssiventtiilien kuumakanavajärjestelmä (nollahitsauslinjat)

Estäksemme rumia hitsauslinjoja kahvan näkyvälle pinnalle käytämme ajoitusneulaventtiilin kuumaa juoksujärjestelmää.

Tekniikka: Yksisuuntainen peräkkäinen venttiiliohjaus (G1→G2→G3→G4→G5).

Rakenne: Yhdistää ensisijaisen lämpösuuttimen, kuumakanavalevyn ja toissijaiset lämpösuuttimet.

Hyöty: Säätelemällä kunkin suuttimen avautumis-/sulkeutumisaikaa solenoidien ja ohjaimen kautta, hallitsemme sulavirtauksen rintamaa. Tämä poistaa tehokkaasti hitsausjäljet ​​tai siirtää ne ei-kriittisille piilopinnoille.

Asettelu: 5 porttia pidempään pakastimen kahvaan ja 4 porttia lyhyempään avokahvaan, mikä varmistaa tasapainoisen täytön.

[Lisää kuva: Kuva 3 - Gating System Layout]

2. Monisuuntainen ytimen veto- ja irrotusmekanismi

Kun alaleikkaukset on jaettu eri tasoihin (T1–T7), yksinkertainen poisto ei toimi. Muottimme integroi useita deMoulding-järjestelmiä:

[Lisää kuva: kuva 5 - kulmikas ohjauspylväs- ja liukusäädinmekanismi]

3. 3D-jäähdytysjärjestelmä lämpötasapainoa varten

Epätasainen jäähdytys johtaa vääntymiseen. Suunnittelimme hienostuneen vesijäähdytysratkaisun:

Kiinteät muottipalat: 8 ryhmää jäähdytyskanavia (~15 mm ontelon seinästä).

Liikkuvat muottien sisäosat: 6 piiriryhmää (kiertoputket + vesikaivot).

Liukusäätimet: Erilliset kiertovesiputket suurille liukukappaleille.

Tulos: Nopea ja tasainen jäähdytys tasapainottaa muotin lämpötila välillä 80–90 °C kutistumisen ja sisäisen jännityksen estämiseksi.

Muotin työprosessi

Ruiskutus: Muovisula (ABS) tulee sisään peräkkäisten venttiilin kuumasuuttimien (G1–G5) kautta ajastettuna.

Avaaminen ja ytimen veto: Muotti avautuu ja kulmassa olevat ohjaustapit käyttävät liukusäätimiä sydämen sivuttaista vetämistä varten.

Irrotus: Työntölevy aktivoi pyöreät työntötangot ja työntölohkot valmiiden kahvojen poistamiseksi (etäisyys: 60 mm).

Nollaus: Kaikki komponentit palaavat alkuperäisiin paikkoihinsa valmiina seuraavaan jaksoon.
