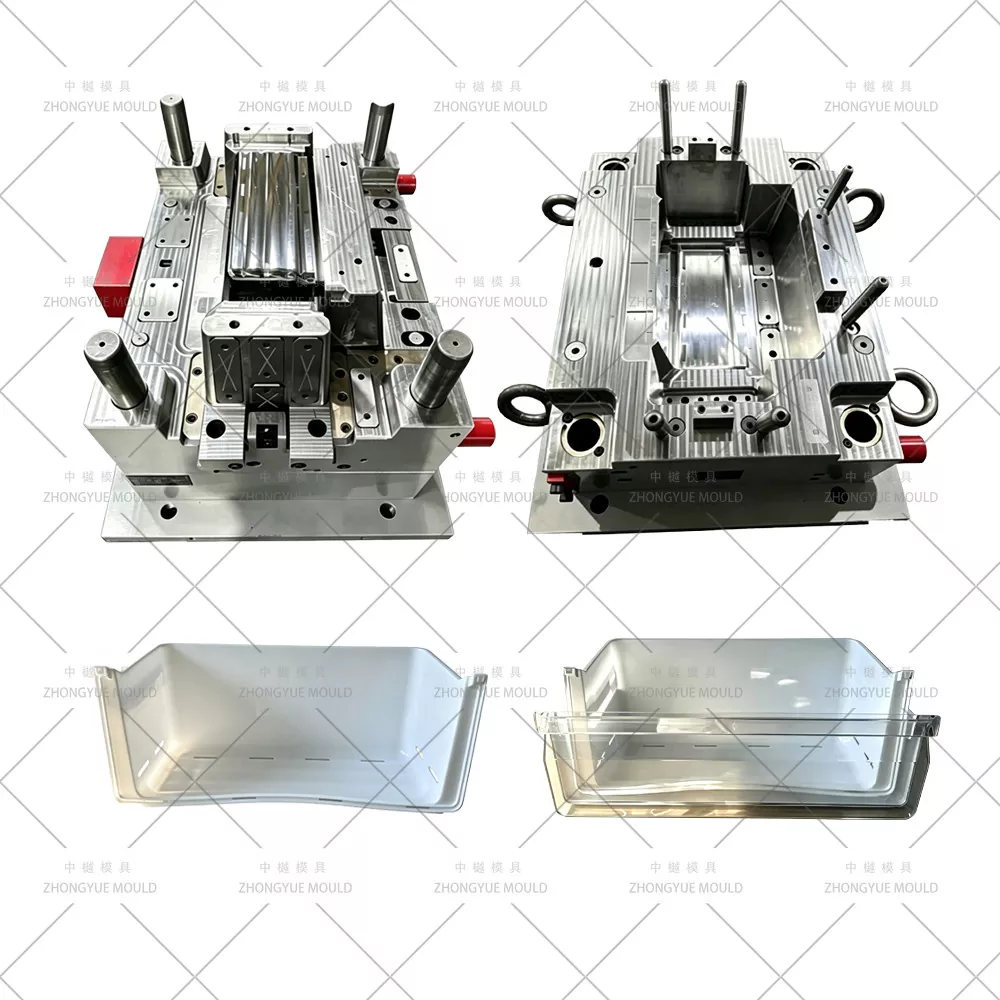

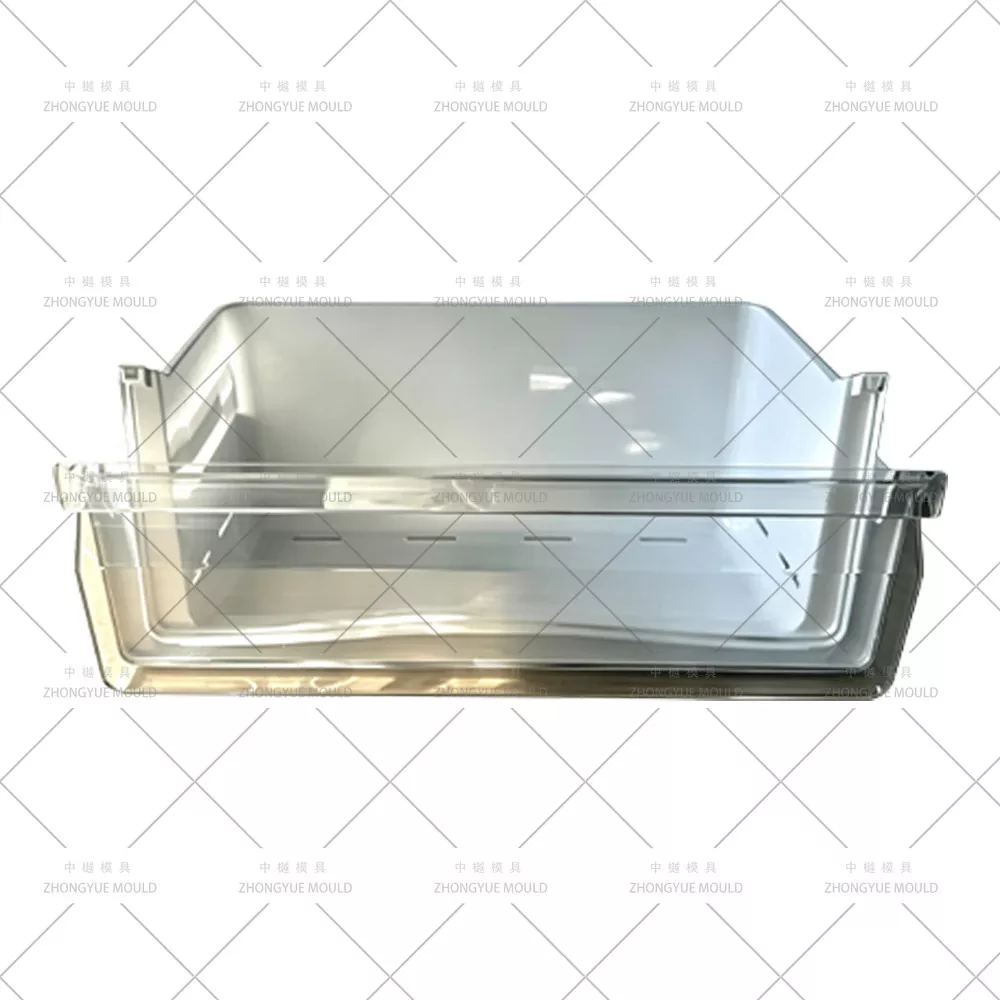

Modernin muovisen jääkaappikaappimuotin valmistaminen on paljon monimutkaisempaa kuin yksinkertaisen muovilaatikon muovaus. Nämä komponentit vaativat ehdotonta tarkkuutta, esteettistä täydellisyyttä ja rakenteellista eheyttä. Olemme Zhongyue Mouldissa erikoistuneet jääkaapin ruiskumuottien suunnitteluun, jotka ohjaavat monimutkaisia geometrioita – kaarevista pinnoista ja monisuuntaisista soljeista kapeisiin hameisiin – varmistaen virheettömän tuotannon ja helpon muovauksen vahingoittamatta herkkiä läpinäkyviä PS-materiaaleja.
|
Muotin nimi |
Muovinen jääkaapin muotti |
|
|
Muotin materiaali |
P20,2738,718H,NAK80,2316,S136,H13 jne |
|
|
Muottipohja |
Itse tehty, LKM, DME, ASSAB |
|
|
Onkalo |
Yksi/moni |
|
|
Juoksija |
Kylmä juoksija ja kuuma juoksija |
|
|
Hot Runner -merkki |
Mestari, HUSKY, YUDO jne. |
|
|
Degsin ohjelmisto |
UG: Aoto CAD ja niin edelleen |
|
|
Muotin elämä |
50-100 miljoonaa laukausta / 5-6 vuotta, jopa 10 vuodessa hyvässä kunnossa |
|
|
T1 aika |
45-60 päivää |
|
|
Muovi Materiaali |
PC ABS |
|
|
Portin tyyppi |
Tarkka portti, reunaportti, alaportti, filmiportti, venttiiliportti, avoin portti jne. |
|
|
Muotin pintakäsittely |
EDM, rakenne, kiiltävä kiillotus |
|
|
Laatujärjestelmä |
ISO9001 |
|
|
HS koodi |
8480719090 |
|
|
Alkuperä |
Huangyan Zhejiang Kiina |
|
|
Paketti |
Puinen kotelo |
|
|
Muotin materiaali |
Kovuus |
Muotin elämä |
|
P20 |
HRC 28-33 |
>300 000 laukausta |
|
718 |
HRC 33-36 |
>500 000 laukausta |
|
H13 |
HRC >43 |
>800 000 laukausta |
|
2344 |
HRC >48 |
>800 000 laukausta |
|
S136 |
HRC 48-52 |
>1 000 000 laukausta |
Tee seuraavasta Refrigerator Mold -projektistasi kirkkaampi!
Jääkaappikaapeissa on monimutkaiset osarakenteet, jotka aiheuttavat merkittäviä muovaushaasteita. Suunnittelutiimimme voittaa nämä innovatiivisten mekaanisten suunnitelmien avulla:
|
Ominaisuus / järjestelmä |
Zhongyuen tekninen etu ja suunnittelulogiikka |
|
Hybridi DeMoulding |
Haaste: Useita altaleikkauksia edessä, sivuilla ja sisäseinissä. Ratkaisu: Synkronoitu järjestelmä, jossa yhdistyvät kiinteät Mold-liukusäätimet, sivuliukusäätimet ja vino työntömekanismi, varmistaa monimutkaisten PS-osien vaurioitumisen. |
|
Etupuolen liukusäädin |
Suunnittelu: Integroitu rakenne maksimaalisen lujuuden saavuttamiseksi. Esteettisyys: Liukuura on strategisesti piilotettu istuimeen, jotta ulkopinnalta jäävät näkyvät tunnistusviivat kokonaan pois. |
|
Sivuliukumekanismi |
Rakenne: kalteva ohjauspilari + jaettu liukusäädin. Hyöty: Helpottaa CNC-työstöä ja yksinkertaistaa tulevaa huoltoa vaarantamatta rakenteellista eheyttä. |
|

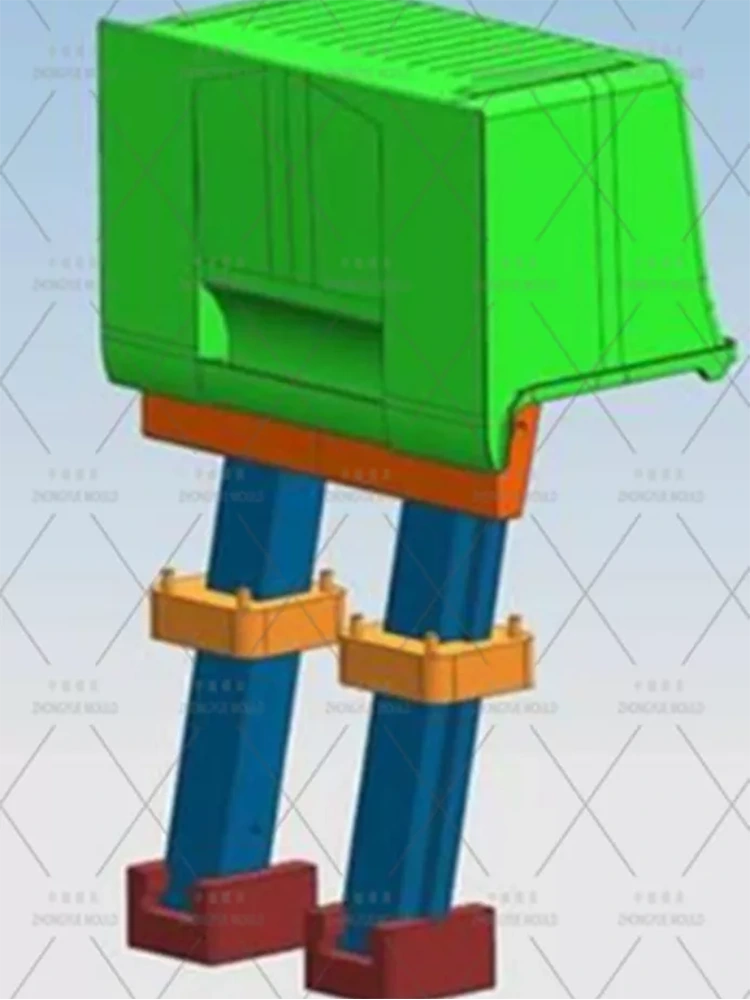

Vino työntömekanismi |
Suunnittelu: T-urajärjestelmä, joka on räätälöity sisäkahvan soljeille. Suorituskyky: Varustettu kahdella työntötangolla täydellisen tasapainoisen liikkeen takaamiseksi; kulmassa olevat raot vastaavat tarkasti soljen vetokulmaa. |
|
Kehittynyt poistojärjestelmä |
Suunnittelu: Kolmiosainen U-muotoinen työntölevy upotetulla rakenteella. Toiminto: Estää mekaanisen jumiutumisen, kun taas litteät työntötangot takaavat synkronoidun liikkeen tasaisen osan irtoamisen varmistamiseksi. |
|
Tyhjiömurtolaite |
Järjestelmä: Kaksoispuhallusyksikkö, joka on integroitu sekä liikkuviin että kiinteisiin muotteihin. Toiminta: Aktivoituu peräkkäin muotin avautuessa tyhjiön aiheuttamien halkeamien tai osan muodonmuutosten estämiseksi. |
|
Hot Runner System |
Komponentti: Mould-Master -neulaventtiilin suutin. Portin muotoilu: Upotettu portin sijainti strategisesti sijoitettu peittämään hitsausjäljet ja varmistamaan koskemattoman näkyvän pinnan. |
|
Konformaalinen jäähdytys |
Kanavat: itsenäiset piirit kiinteälle muotille; siksak-sisäkanavat vinotyöntöpaloilla. Hyöty: Takaa tasaisen lämmönpoiston, estää ristikkäiskuumenemisen ja minimoi sykliajat. |
Muotin pidennetyn käyttöiän (yli 500 000 laukausta) ja mikronitason tarkkuuden varmistamiseksi materiaalin valintaa ja koneistusprotokollia valvotaan tiukasti:
Korkealaatuisen teräksen koostumus:
Kiinteä muottilevy: 2711 esikarkaistu teräs vakautta varten.
Liikkuva muotin sisäosa: 2311 terästä erinomaiseen kiillotettavuuteen.
Ydinkomponentit (liukukappaleet/viistotyönnät): 2711 Teräs, joka on käsitelty nitridoinnilla (syvyys 0,15 mm, saavuttaa 50-52 HRC) ylivertaisen kulutuskestävyyden saavuttamiseksi.
Muotin pohja: Vankka keskikokoinen hiiliteräs 1050.
Kohdistus ja kokoonpano: Kiinteässä kiinteässä levyssä ja sisäkerakenteessa käytetään 10° kartiomaisia kuoppia ja kohoumia täydelliseen itsekohdistukseen kiinnityksen aikana.
Tarkkuustyöstöprotokolla:
Kokoonpano-ensimmäinen viimeistely: Kriittiset liikkuvat osat (ytimet, liukusäätimet) kootaan kuivassa ennen lopullista CNC-viimeistelyä. Tämä ennakoiva lähestymistapa eliminoi askelerot ja varmistaa saumattoman osien integroinnin.

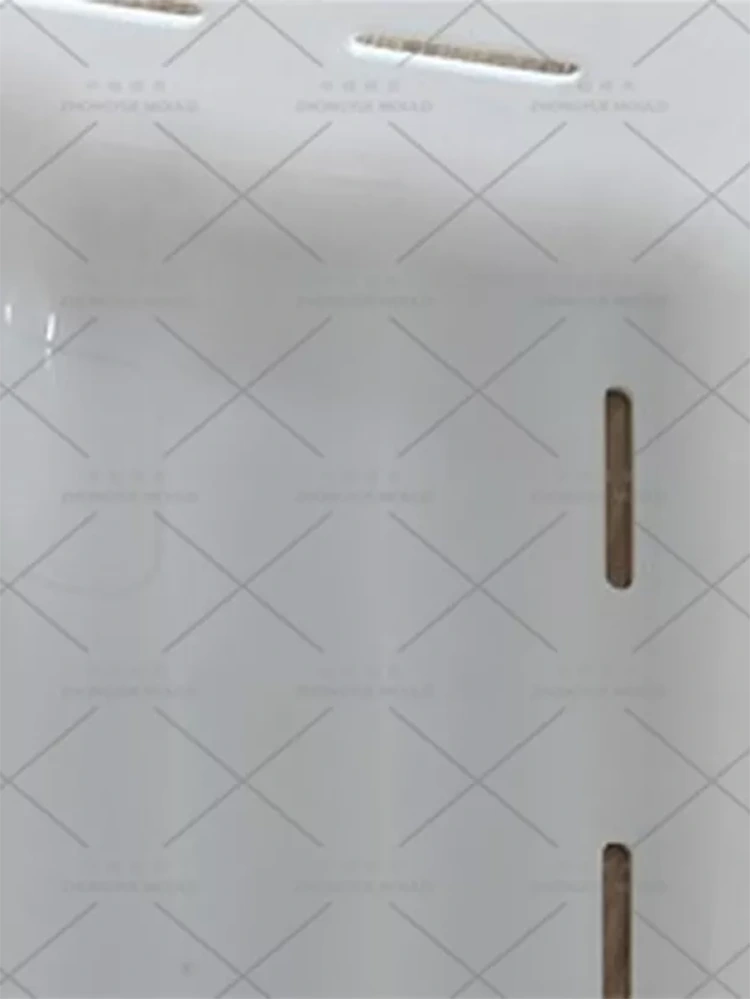

EDM-kuviointi: Työntölevyille tehdään samanaikainen sähkösyövytys varmistaakseen yhteensopivien pintakuvioiden ja estääkseen näkyviä jakoviivoja lopputuotteessa.
Langan katkaisu: Suoritetaan käyttämällä NC:n toimittamia referenssejä mikronitason kohdistustarkkuuden saavuttamiseksi.
Optimoitu kaksilevyinen muottimme toimii saumattomasti tuotantotehokkuuden maksimoimiseksi:
Ruiskutus ja jäähdytys: Mould-Master kuumakanavajärjestelmä ruiskuttaa sulaa muovia onteloon. Samanaikaisesti itsenäiset mukautuvat jäähdytyskanavamme jähmettävät PS-materiaalin nopeasti ja tasaisesti.
Muotin aukko: Liikkuva muotti vetäytyy sisään. Kiinteät muotin liukusäätimet, sivuliukusäätimet ja vinot mekanismit käynnistävät synkronoidun muotinpoistoprosessin.
Poisto: Ruiskutuskoneen ejektori kytkeytyy kolmiosaiseen U-muotoiseen työntölevyjärjestelmään ja nostaa täysin muodostuneen jääkaapin turvallisesti ulos ontelosta.
Nollaus: Kaikki järjestelmät vetäytyvät ja palaavat alkuperäisiin asentoihinsa täydellisesti kohdistettuina ja valmiina seuraavaan nopeaan tuotantosykliin.
Filosofian ohjaamana:
Zhongyue Mould on johtava muoviruiskutusilmastointilaitteiden Cover muottiteollisuuden yritys. Erittäin kokeneella insinööri- ja suunnittelijaryhmällämme on useiden vuosikymmenten yhdistetty kokemus muovisten ilmastointilaitteiden Cover muotin suunnittelusta ja valmistuksesta. Tarjoamme kokonaisvaltaisen palvelun, joka on erikoistunut korkealaatuisten ja erittäin tarkkojen ilmastointilaitteiden Cover muottien valmistukseen. Olemme myös auttaneet lukuisia asiakkaita räätälöimään erilaisia muovisten ilmastointilaitteiden Cover-muovauslinjoja.
Voimme myös tarjota kokonaisvaltaista apua tuotantoprosessisi hallinnassa. Hankintaosasto ostaa laadukkaat raaka-aineet ja tekninen osasto valitsee sopivan muovikaavan. Muovisen ilmastointilaitteen Cover muotin käyttöikävaatimusten ja markkina-aseman parametrien mukaisesti valitsemme sopivimman muovisen ilmastointilaitteen Kannen parametrit, rakenteen jne. Laaja tuotantokapasiteettimme mahdollistaa muovisten ilmastointilaitteiden suojusten toimituksen ripeästi, kilpailukykyisin hinnoin ja taatulla laadulla.
