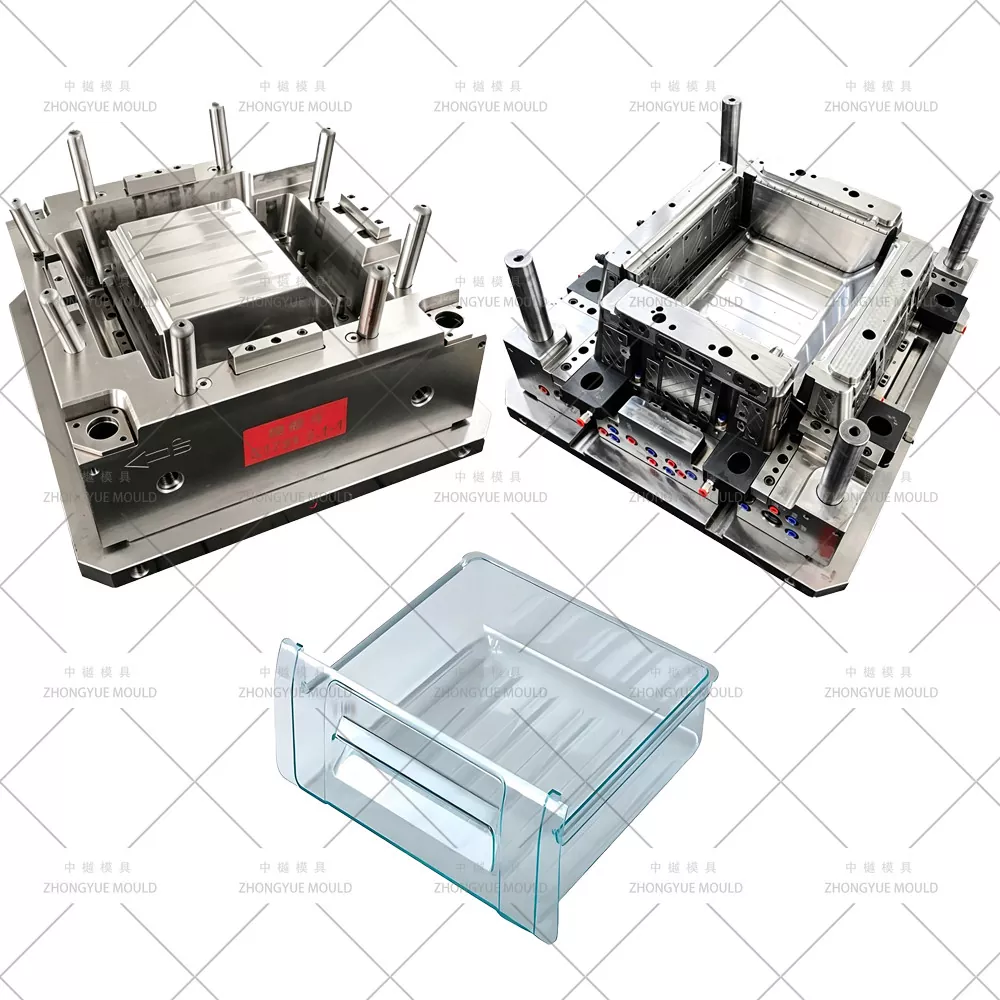

Jääkaapin laatikot ovat monimutkaisia, suurikokoisia muoviosia, jotka vaativat suurta tarkkuutta muottien suunnittelussa. Tässä tapaustutkimuksessa kerrotaan yksityiskohtaisesti, kuinka Zhongyue Mould suunnitteli korkean suorituskyvyn ratkaisun PS (polystyreeni) jääkaapin laatikolle, joka vastaa muovauksen, jäähdytyksen ja rakenteellisen eheyden haasteisiin.
|
Muotin nimi |
Muovinen jääkaapin laatikon muotti |
|
|
Muotin materiaali |
P20,2738,718H,NAK80,2316,S136,H13 jne |
|
|
Muottipohja |
Itse tehty, LKM, DME, ASSAB |
|
|
Onkalo |
Yksi/moni |
|
|
Juoksija |
Kylmä juoksija ja kuuma juoksija |
|
|
Hot Runner -merkki |
Mestari, HUSKY, YUDO jne. |
|
|
Degsin ohjelmisto |
UG: Aoto CAD ja niin edelleen |
|
|
Muotin elämä |
50-100 miljoonaa laukausta / 5-6 vuotta, jopa 10 vuodessa hyvässä kunnossa |
|
|
T1 aika |
45-60 päivää |
|
|
Muovi Materiaali |
PC ABS |
|
|
Portin tyyppi |
Tarkka portti, reunaportti, alaportti, filmiportti, venttiiliportti, avoin portti jne. |
|
|
Muotin pintakäsittely |
EDM, rakenne, kiiltävä kiillotus |
|
|
Laatujärjestelmä |
ISO9001 |
|
|
HS koodi |
8480719090 |
|
|
Alkuperä |
Huangyan Zhejiang Kiina |
|
|
Paketti |
Puinen kotelo |
|
|
Muotin materiaali |
Kovuus |
Muotin elämä |
|
P20 |
HRC 28-33 |
>300 000 laukausta |
|
718 |
HRC 33-36 |
>500 000 laukausta |
|
H13 |
HRC >43 |
>800 000 laukausta |
|
2344 |
HRC >48 |
>800 000 laukausta |
|
S136 |
HRC 48-52 |
>1 000 000 laukausta |
Tee seuraavasta Refrigerator Mold -projektistasi kirkkaampi!

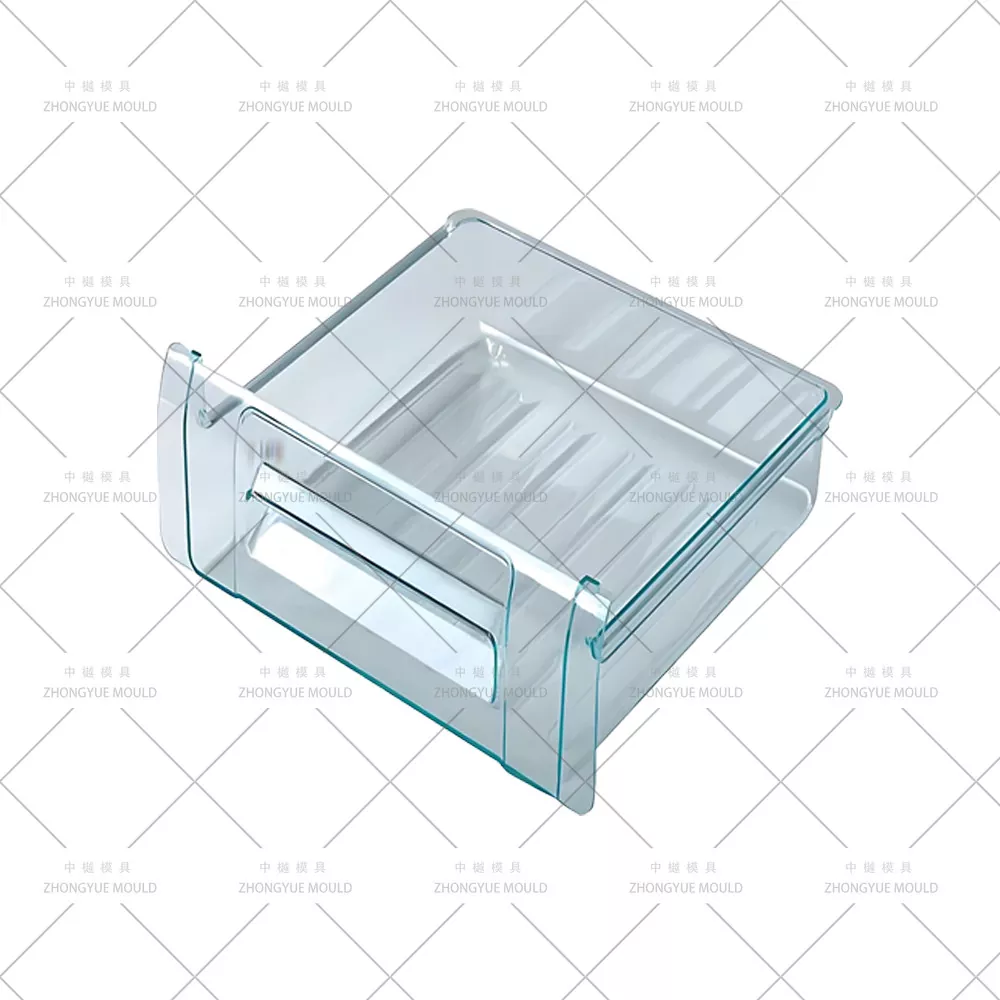

Jääkaapin laatikossa on monimutkainen geometria, mukaan lukien:
Etupuolen yläpuolella kaareva pinta.
Useita solkia (etukeskuksessa, sisäpinnassa ja molemmissa sivuseinissä).
Kapea hame (n. 8 mm leveä) laatikon suulla.

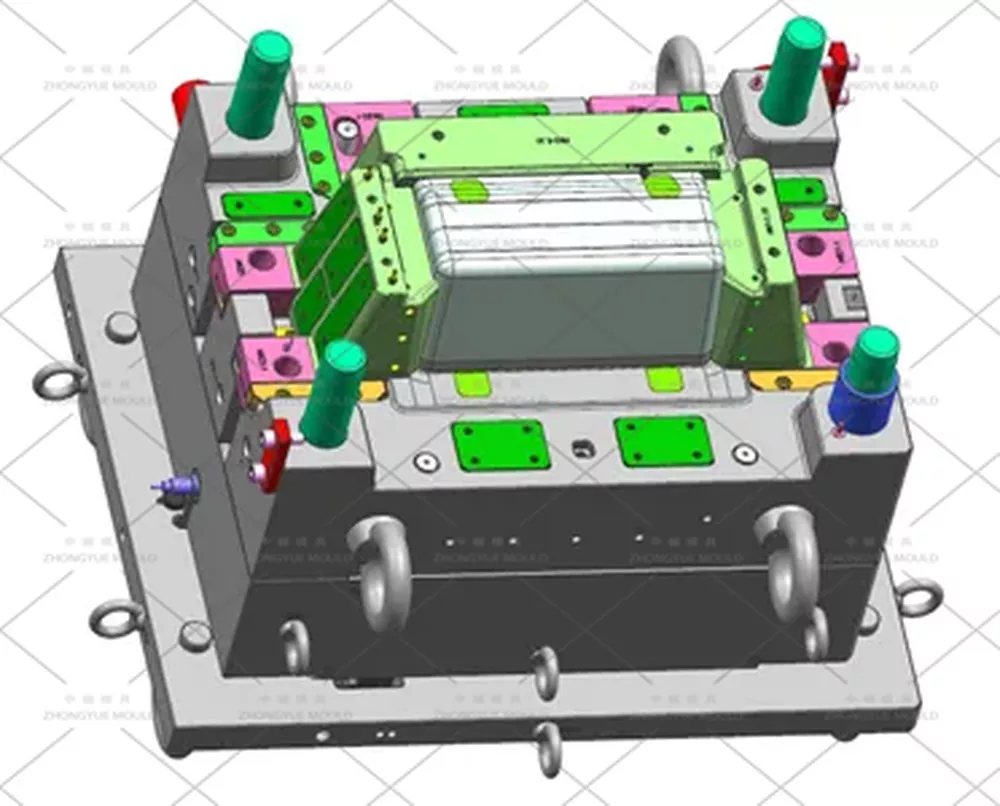

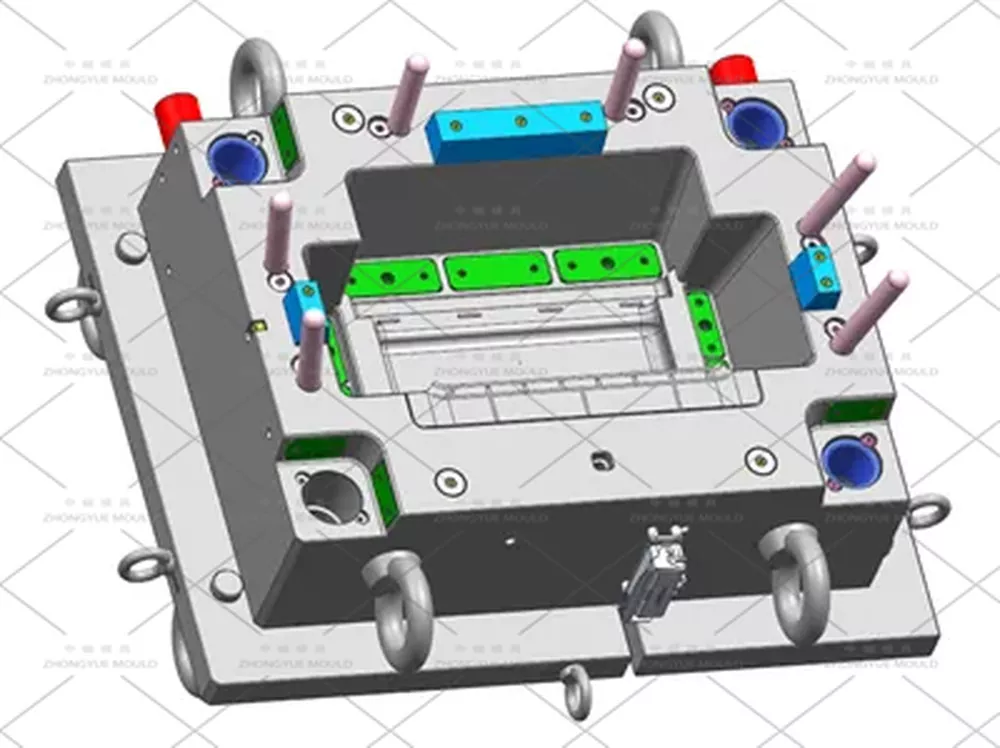

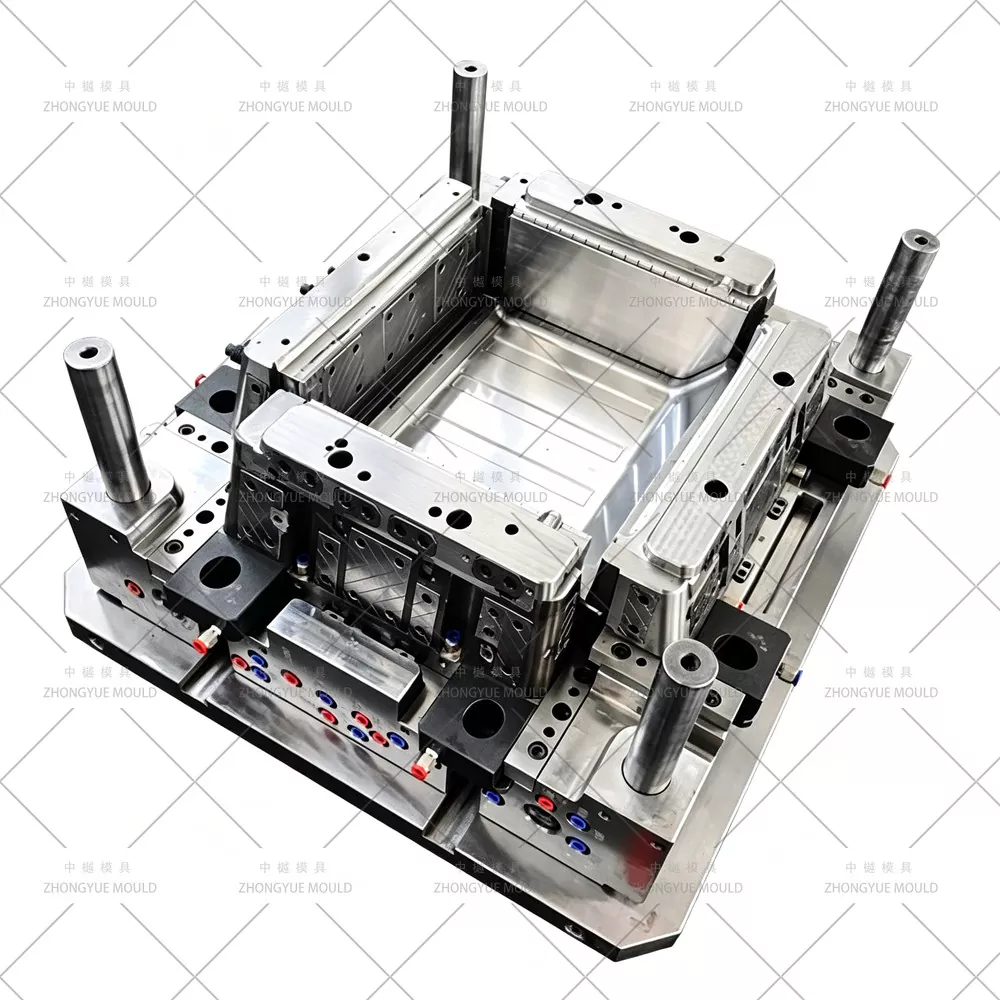

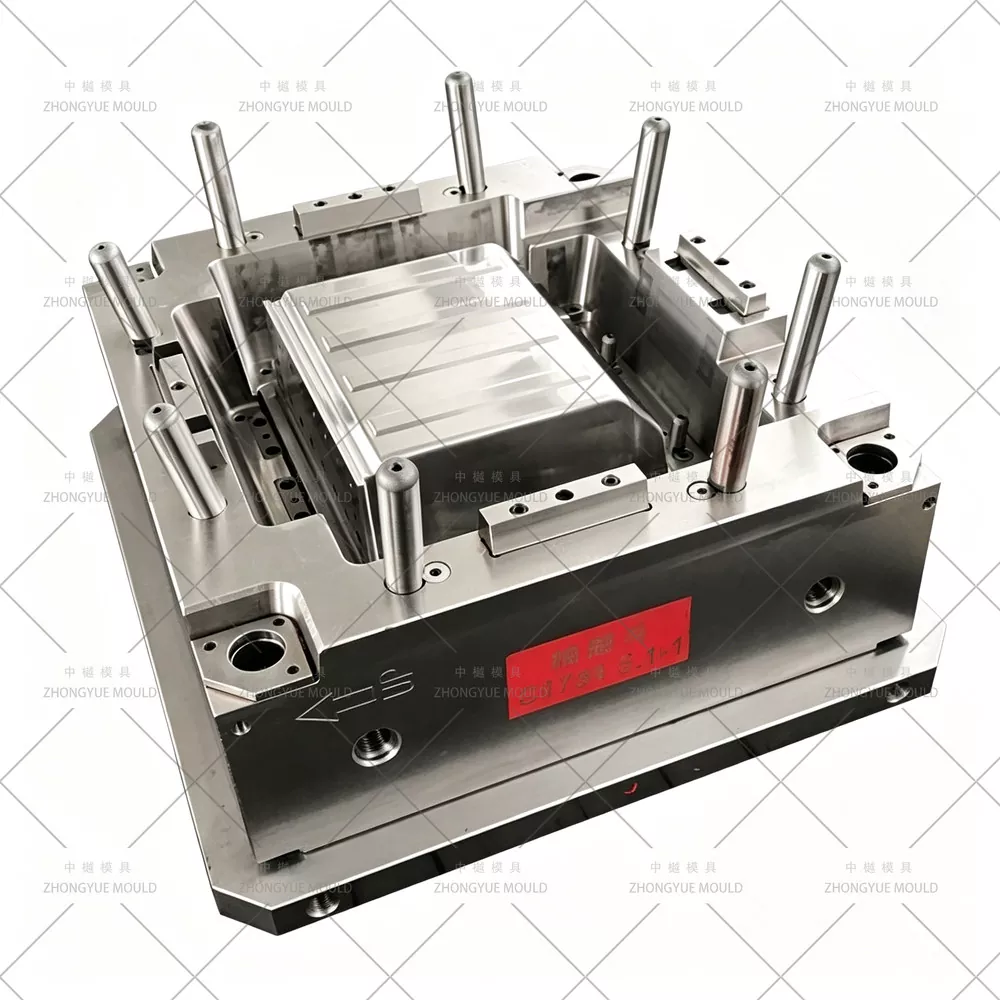

Voittaaksemme deMoulding-haasteet otimme käyttöön hybridiratkaisun, jossa yhdistyvät kiinteät Mold-liukusäätimet, sivuliukukappaleet ja vino push-deMoulding-mekanismi vapauttamaan kaikki altaleikkaukset vahingoittamatta läpinäkyvää PS-osaa.
|
osio |
Komponentti / järjestelmä |
Tärkeimmät tekniset ominaisuudet ja suunnittelulogiikka |
|
2.1 |
Etupuolen liukusäädin |
Rakenne: Integroitu muotoilu korkeaan lujuuteen. Estetiikka: Liu'uta istuimeen piilotettu ura estääksesi näkemyserot näkyvälle pinnalle. |
|
2.2 |
Sivuliukumekanismi |
Rakenne: kalteva ohjauspilari + liukusäädin. Valmistus: Jaettu rakenne (liukukappale + istuin) helpottaa koneistusta ja huoltoa. |
|
2.3 |
Vino työntömekanismi |
Rakenne: T-urajärjestelmä sisäkahvan soljelle. Suorituskyky: Kaksi työntötankoa varmistavat tasapainoisen liikkeen; kulmikas aukko vastaa soljen vetoa. |
|
2.4 |
Kehittynyt poistojärjestelmä |
Rakenne: Kolmiosainen U-muotoinen työntölevy. Toiminto: Upotekoristeinen muotoilu estää tukkeutumisen; litteä työntötanko varmistaa synkronoidun liikkeen. |
|
2.5 |
Tyhjiömurtolaite |
Järjestelmä: Kaksi puhallusyksikköä (liikkuva ja kiinteä muotti). Käyttö: Jaksottainen aktivointi tyhjiöhalkeamien estämiseksi muotin avaamisen aikana. |
|
2.6 |
Hot Runner System |
Komponentti: Mould-Master -neulaventtiilin suutin. Portin muotoilu: Upotettu portin sijainti hitsausjälkien peittämiseksi. |
|
2.7 |
Muotin pohja ja kohdistus |
Rakenne: Kiinteä kiinteä levy + sisäosarakenne muotin siirtämistä varten. Kohdistus: 10° kartiomaiset kuopat ja kohoumat itsekohdistusta varten. |
|
2.8 |

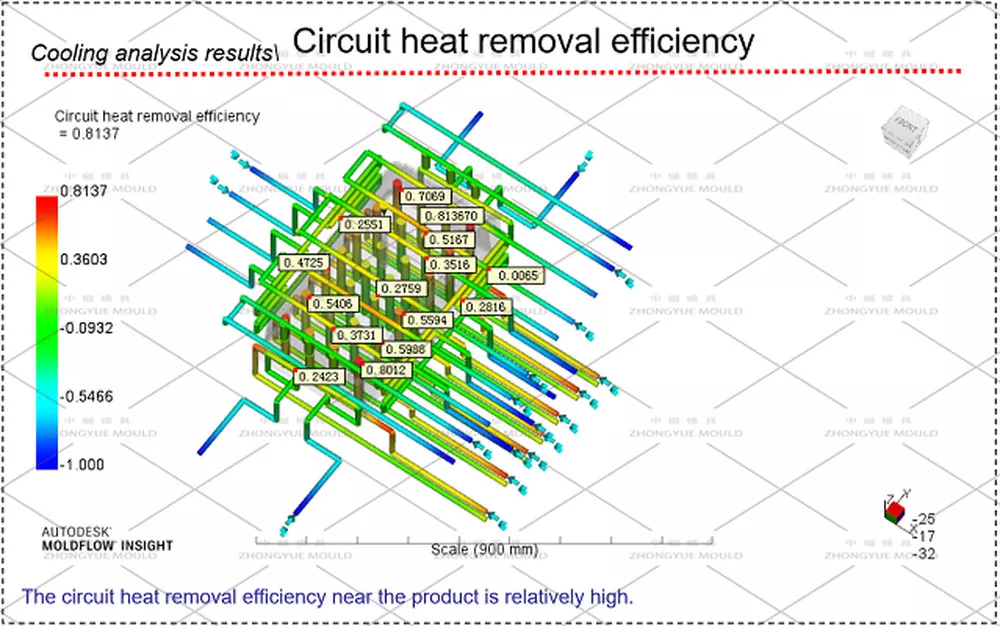

Mukautettu jäähdytysjärjestelmä |
Kanavat: itsenäiset piirit kiinteälle muottille; siksak-sisäkanavat vinotyöntöpaloilla. Hyöty: Estää ristilämpenemisen ja varmistaa tasaisen jäähdytyksen. |
Tämä kaksilevyinen muotti toimii seuraavasti:

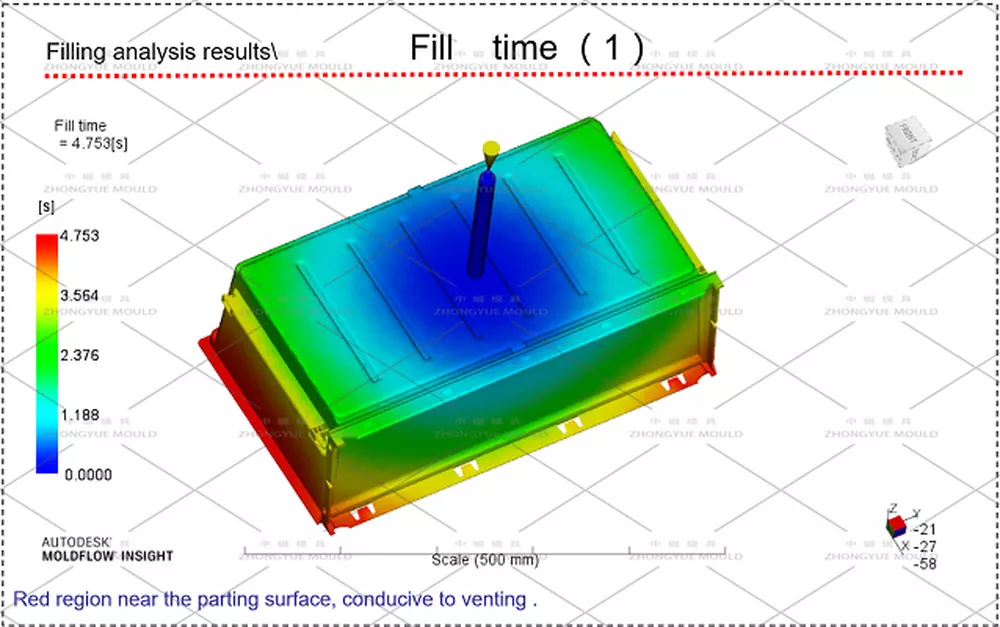

Ruiskutus ja jäähdytys: Kuuma juoksuputki täyttää ontelon; jäähdytyskanavat vahvistavat PS:n.
Muotin aukko: Liikkuva muotti vetäytyy sisään. Liukusäätimet ja vinot mekanismit alkavat purkaa.

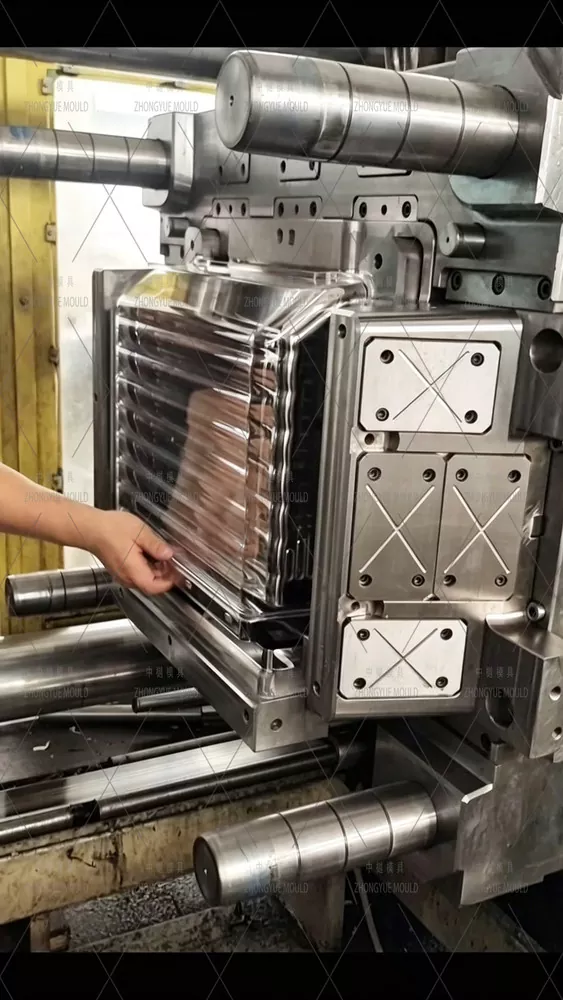

Poisto: Ruiskutuskoneen ejektori aktivoi työntölevyjärjestelmän ja nostaa laatikon ulos.
Reset: Prosessi käännetään seuraavaa jaksoa varten.
Materiaaliluettelo:
Kiinteä muottilevy: 2711 esikarkaistu teräs
Liikkuva muotin sisäosa: 2311 terästä
Ydinkomponentit (liukukiinnittimet/viistotyönnät): 2711-teräs nitrauksella (0,15 mm syvyys, 50-52 HRC)
Muotin pohja: Medium Carbon Steel 1050
Tarkkuustyöstöprotokolla:
Kokoaminen – ensimmäinen viimeistely: Kriittiset liikkuvat osat (ydin, liukusäätimet, työnnät) kootaan ennen lopullista CNC-viimeistelyä askelerojen eliminoimiseksi.
EDM-kuviointi: Työntölevyt on sähkösyövytetty yhteen näkyvien jakoviivojen estämiseksi.
Langan leikkaus: Käyttää NC:n toimittamia viitteitä mikronitason kohdistukseen.
