Muovinen PP DN1000 kaivon jatkomuotti

Muovinen muovinen PP DN1000 kaivon jatkomuotti - tarkastuskammio L = 1000 mm ruiskumuotti ZHONGYUE MOLD

Nykyaikaisissa kunnallisissa viemäröintijärjestelmissä Plastic Inspection Chambers korvaa perinteiset tiili- ja betonikaivot kevyillä, korroosionkestävillä ja helposti asennettavilla modulaarisilla komponenteilla. Täydellinen kammio koostuu:

Jalusta (Bottom / Benched Base) – tulo-/poistoliitännöillä

Jatkoakseli(t) / nousurenkaat – säädä kammion syvyys maanpinnan tasolle

Kartio / alennusosa

Suojakehys ja ritilä

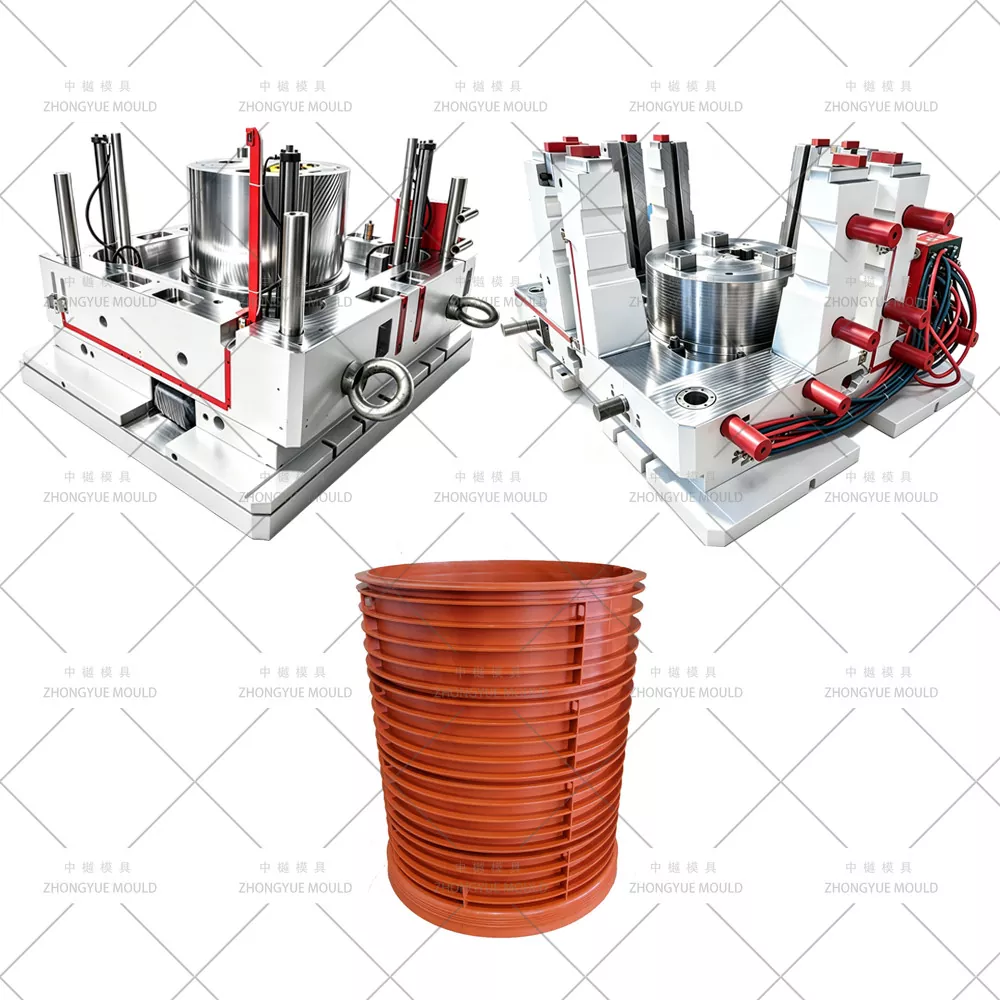

Muovinen PP DN1000 kaivon jatkomuotti (L = 1000 mm) on tarkkuusruiskutustyökalu, joka tuottaa sileäseinäisen tai pystysuoraan uritetun sylinterimäisen nousuputken, jossa on sisäinen Ø 1000 mm, yhteensopivia hylsy-/tappiliitoksia, joissa on EPDM-kumitiivisteurat ylä- ja alaosassa. Olemme ZHONGYUE MOLDissa (Huangyan, Taizhou, Kiina) erikoistuneet kaivonkammioiden muottijärjestelmiin – mukaan lukien pohja, akseli (250/500/750/1000 mm korkeus), kartio ja kansirunko – suunniteltu PP-materiaalia varten (kutistuma 1,6–1,8 %), syväontelojäähdytys ja purkamaton jäähdytys.

Muovisen kaivon muotin tekniset tiedot:

Tyypilliset tekniset tiedot – DN1000 kaivon jatkoakselin muotti (L=1000mm)

Tee seuraavasta muovikaivomuottiprojektistasi kirkkaampi!

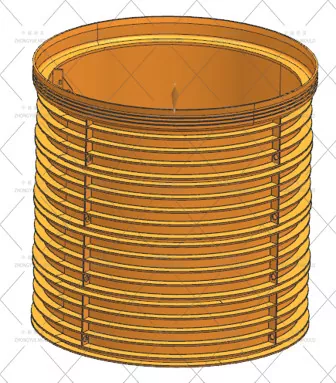

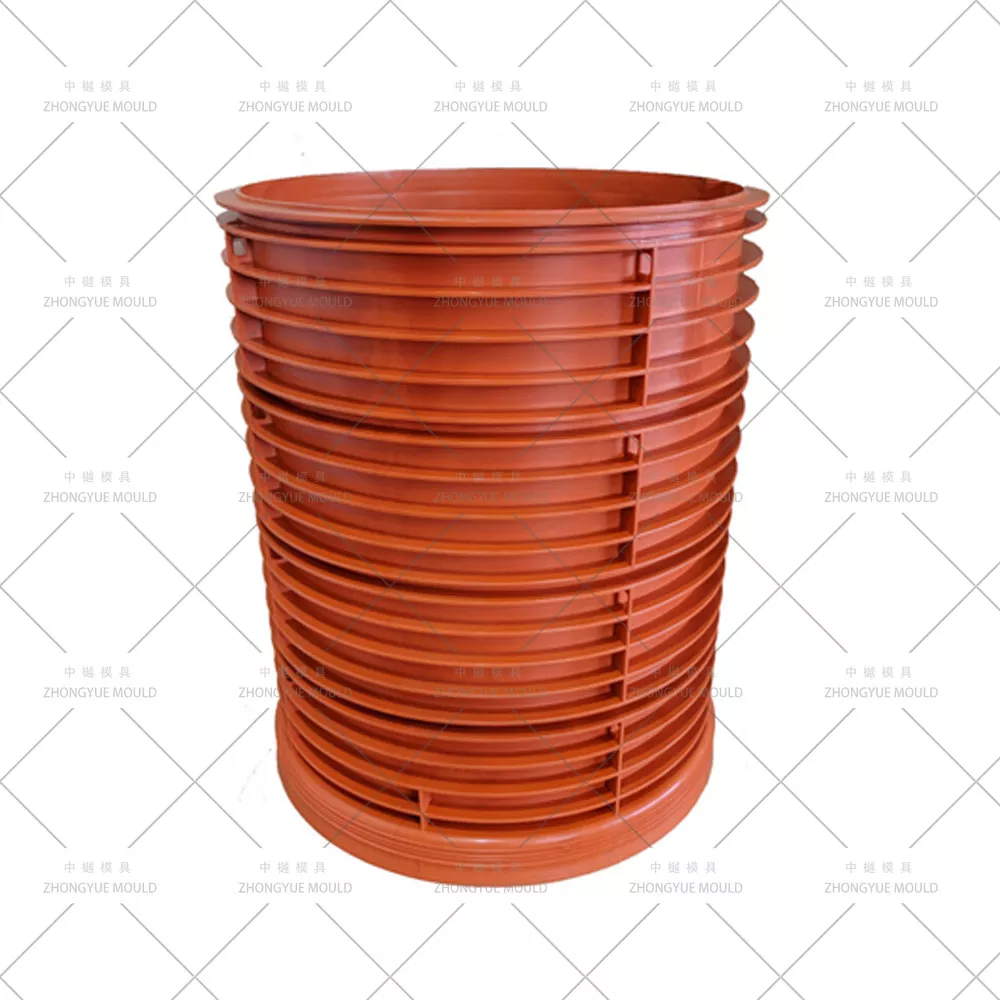

Mikä on PP DN1000 kaivon jatkoakseli (L = 1000 mm)?

Rib Design: Valinnaiset ulkoiset pystysuorat vahvistusrivat lisäävät nurjahduskestävyyttä syvälle hautautumiseen.

Standardit: Täyttää standardin EN 13598-2 / DIN 19534 / GB/T 19472 (markkinasta riippuen).

Kuinka ZHONGYUE suunnittelee korkealaatuisen kaivon akselin muotin

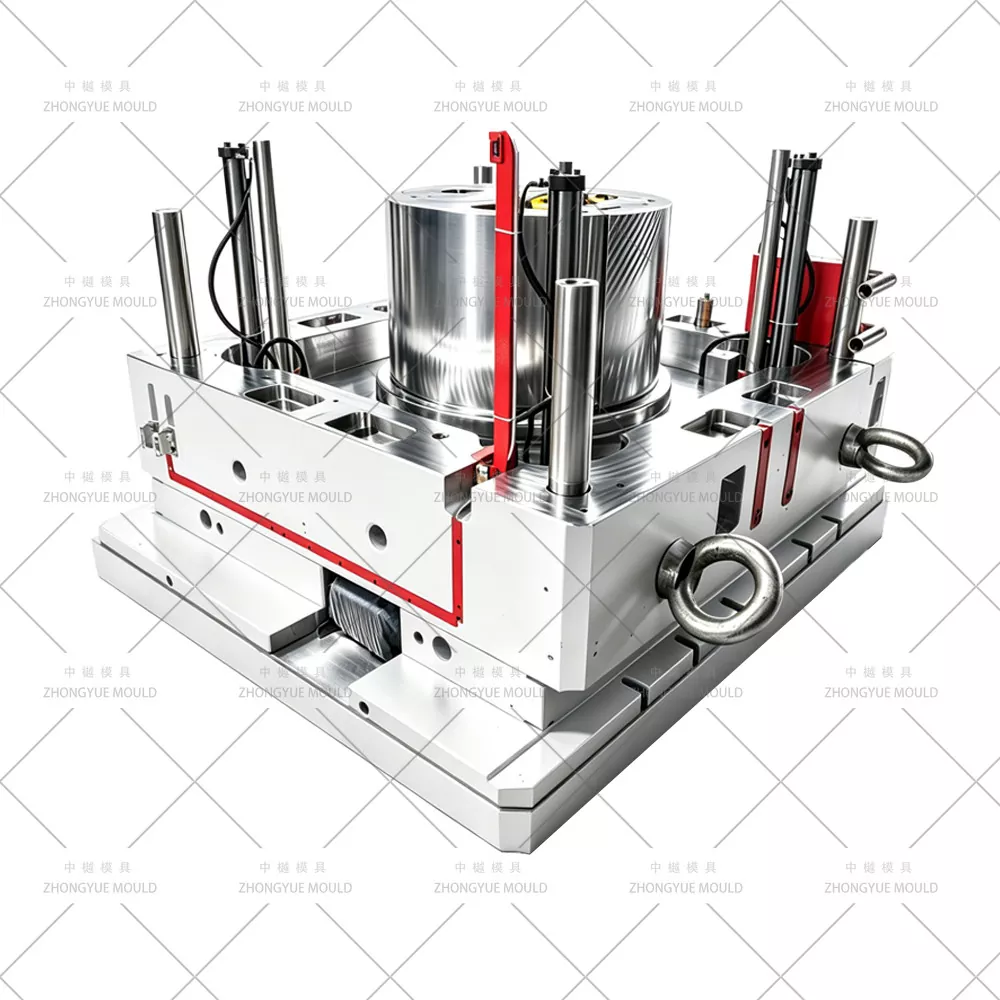

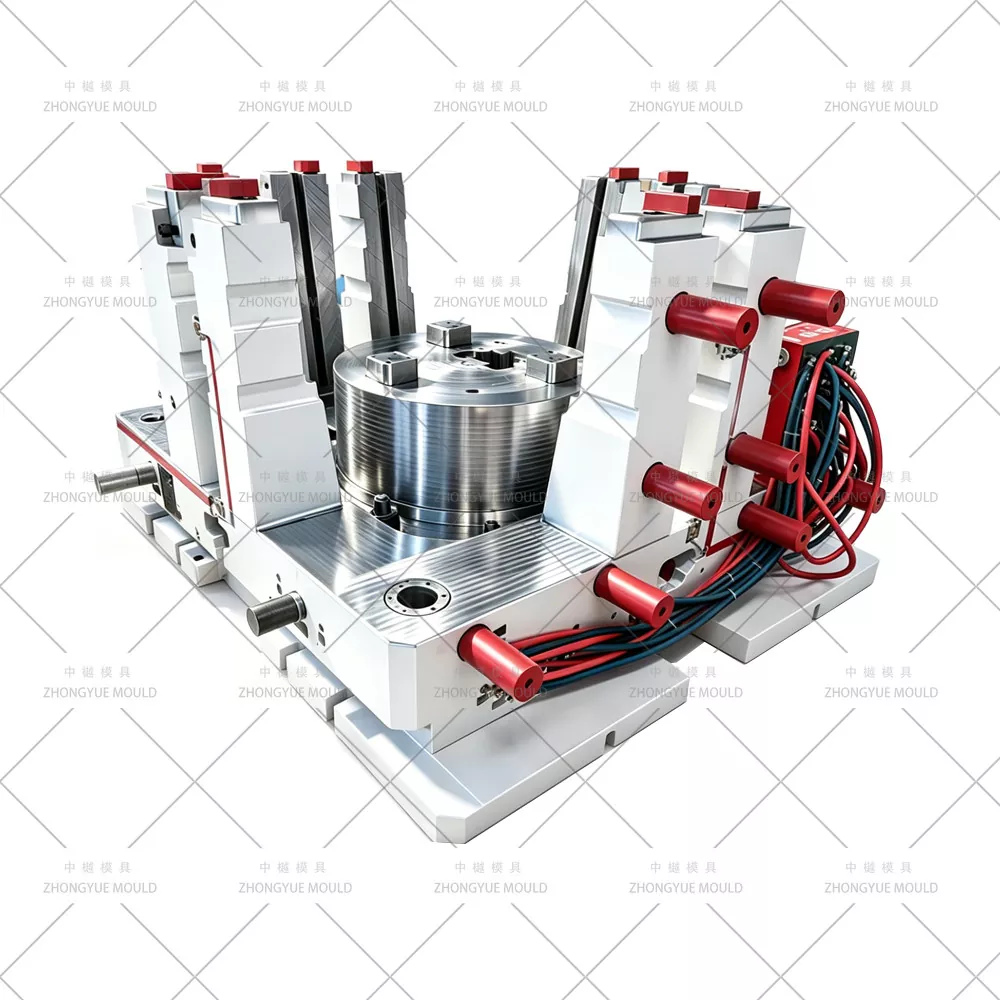

① Halkaistu ontelo (haaroitettu / kaksipuolinen muotti) turvalliseen purkamiseen

Ø1000mm × L1000mm syvävedettyä ohutseinäistä tynnyriä ei voida irrottaa kiinteästä ytimestä ilman liiallista vetoa → vaatii jaetun ontelon suunnittelun (哈夫模 / split muotti):

Ontelo jakautuu 2 tai 3 segmenttiin (puolikkaat / terälehdet), joita ohjataan hydraulisylintereillä tai kulmissa olevilla tappeilla sivuttaista avaamista varten.

Ydin (sisäkara) on paikallaan tai sisään vedettävä; tuote vapautuu avaamalla jaetun ontelon.

Tarkkuuskoneistettu katkaisulinja minimaalisella välähdyksellä; liitäntäpinnat hiottu ja asennettu.

Vetokulma sisemmässä sydämessä tyypillisesti 1°–1,5° (hieman enemmän ulommassa halkeamassa) tasaisen vapautumisen takaamiseksi.

② Syväontelojäähdytys – sisemmän ytimen ja ulkokuoren erottaminen

Jäähdytys hallitsee syklin aikaa (tyypillisesti 90–150 sekuntia L = 1000 mm akseleilla):

Sisäydin: syväporattu ohjauslevy + kuplitusputki, joka saavuttaa täyden syvyyden → tasainen jäähdytys sisältä ulospäin.

Ulompi halkaistu onkalo: sarja tai yhdensuuntaiset vesilinjat 20–25 mm:n etäisyydellä muovauspinnasta; BeCu (Beryllium Copper) -sisäkkeet paksuissa ripa/akselin päissä.

Itsenäinen lämpötilan säätö ytimelle vs. ontelolle, joka hallitsee differentiaalista kutistumista ja estää soveltuvuuden.

③ PP kutistumisen kompensointi ja tiivisteen uran tarkkuus

Muotti, joka on suunniteltu PP-kutistuvuuskertoimella 1,6–1,8 % isotrooppisesti kompensoitu, tarvittaessa Moldflow tarkistaa.

Ylä- ja alahylsyn tiivisteurat (Ø-rengas EPDM-tiivisteelle) koneistettu ±0,05 mm toleranssiin, jotta varmistetaan vesitiivis liitos viereisen akselin/pohjan/kartion kanssa.

Sisäpinta voi olla sileä (Ra ≤ 0,8 μm) tai kevyesti uurrettu.

④ Teräsvalinta – tasapainottaa kulumista ja kustannuksia

⑤ Portaat ja tuuletus

Tyypillisesti sivupuhallinportti tai useita päällekkäisiä portteja toisessa päässä (alhaalla tai ylhäällä suunnasta riippuen) täytettäväksi pistorasian päästä ylöspäin, mikä minimoi ilman juuttumisen syvään onteloon.

Jakolinjan tuuletusaukot tynnyrin pituudella ilman poistamiseksi – kriittinen syvässä ohutseinäisessä PP-muovauksessa palamisjälkien välttämiseksi.

Kylmäkanava standardi; kuumasuutin valinnainen suurten volyymien erikoislinjoille.

Tyypilliset sovellukset

Kunnalliset myrsky- ja saniteettiviemärit: Säädettävät syvyystarkastuskammiot asuin-/kaupallisiin rakennuksiin

Tienvarsi viemäröinti: Kestävällä kansisovittimella (D400/F900 mitoitettu)

Sadeveden talteenotto / liotus: Nousuputkena pääsyn pintaan

Modulaarinen järjestelmä: Pinottavissa kumirengasliitoksilla - voi yhdistää useita 250/500/1000 mm akseleita minkä tahansa hautaussyvyyden saavuttamiseksi

Yhteensopiva EN 13598-2, DIN 19534, GB/T 19472 standardikammioiden kanssa, kun ne on valmistettu sertifioidulla PP:llä.

Miksi ZHONGYUE MULTI kaivon akselin muottiin?

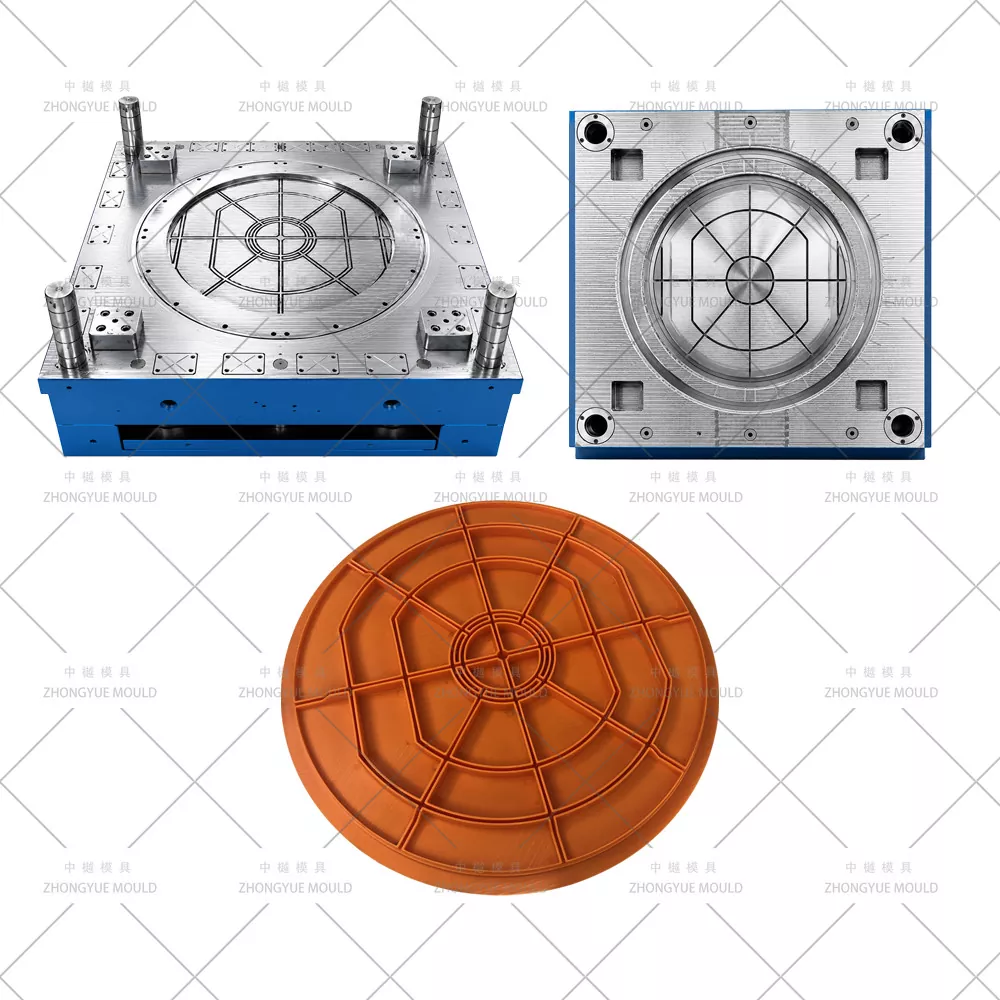

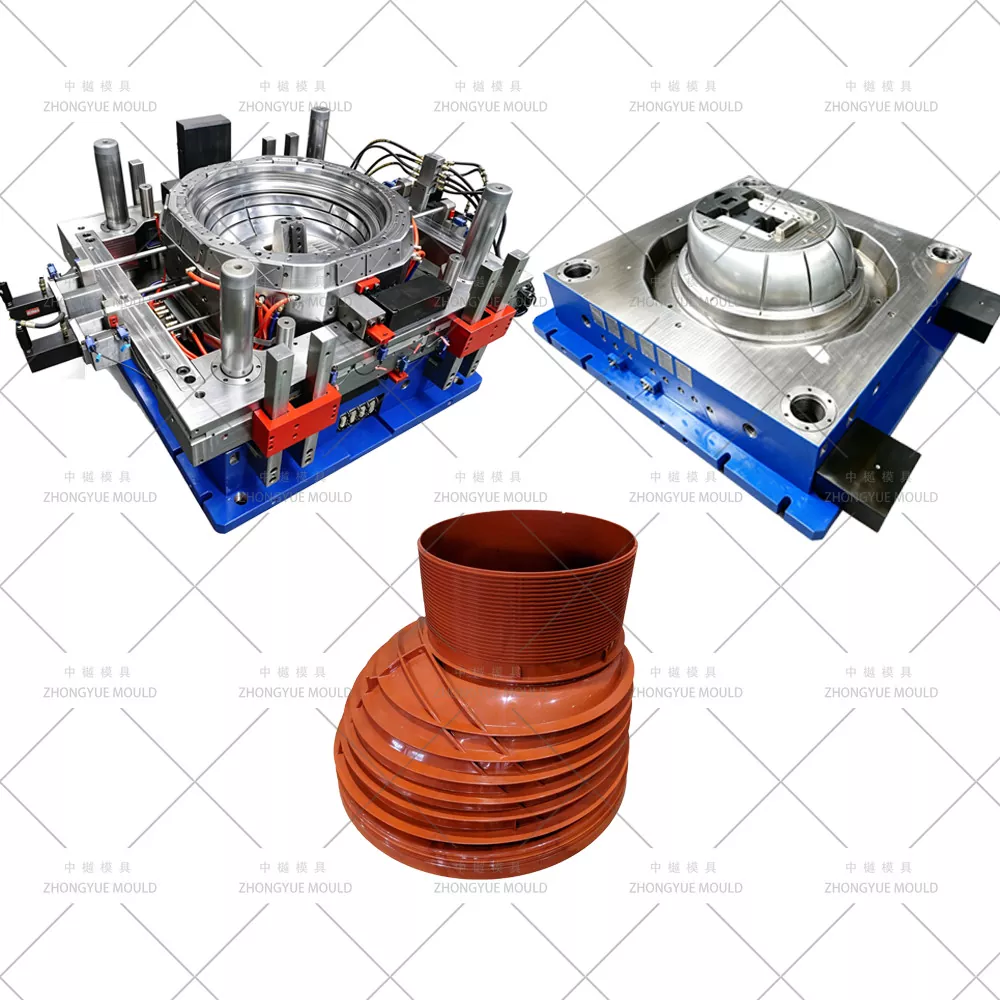

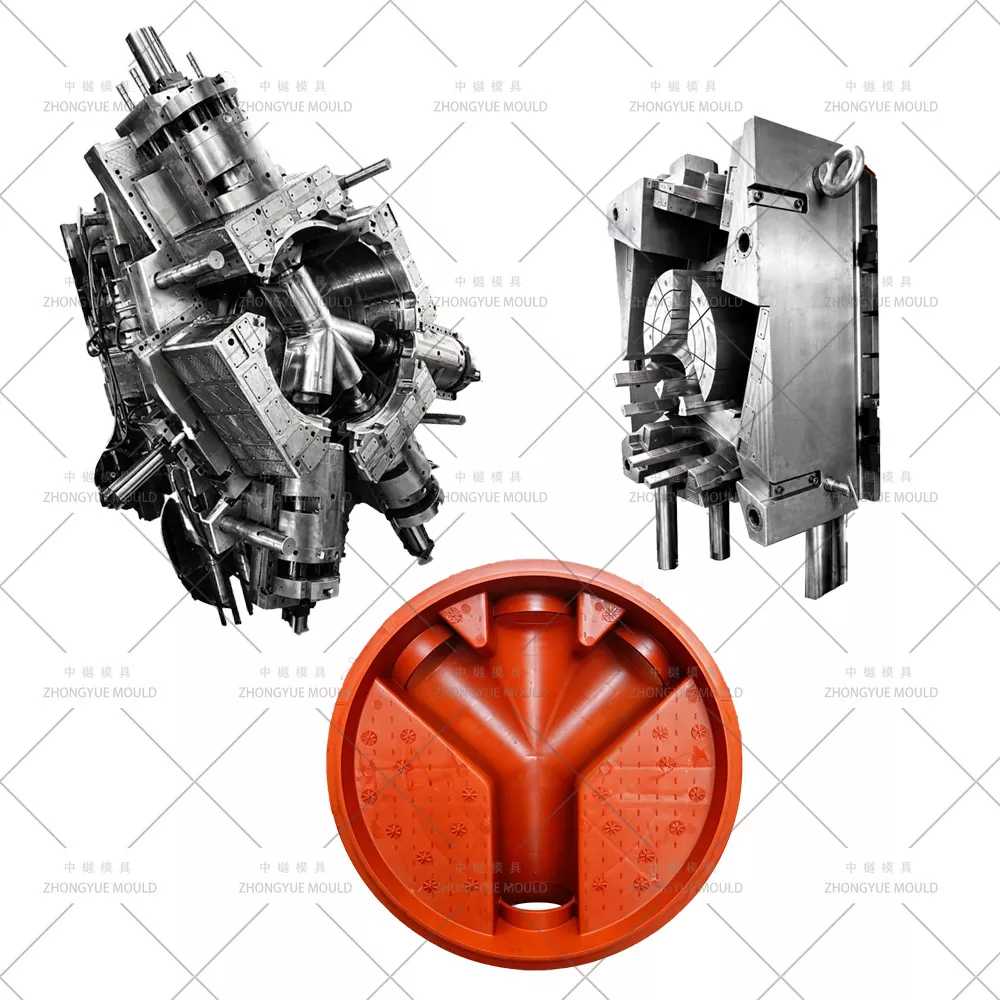

Täydellinen kammiojärjestelmäominaisuus – Valmistamme muotteja pohjalle + akselille (useita korkeuksia) + kartiolle + peitekehykselle – yhden luukun kammiojärjestelmien toimittajille.

Deep-Draw-jäähdytysasiantuntemus – Hämmentynyt ytimen kuplitin + vyöhykkeellinen ontelojäähdytys minimoimaan vääntymisen ja kiertoajan L = 1000 mm akseleilla.

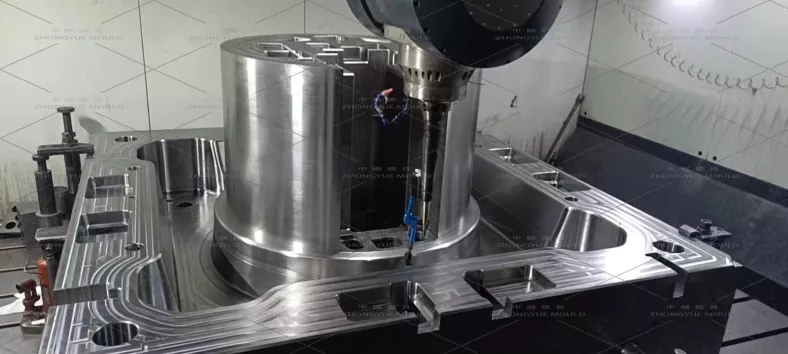

Tarkkuus split-cavity -työstö – Maadoitetut erotuspinnat, minimaalinen välähdys, hydraulinen lukitusturva.

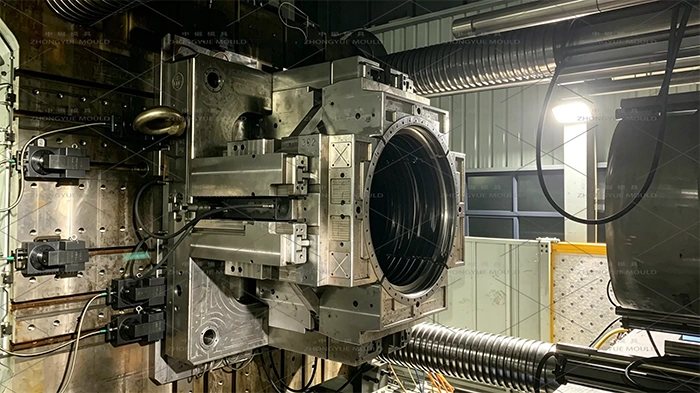

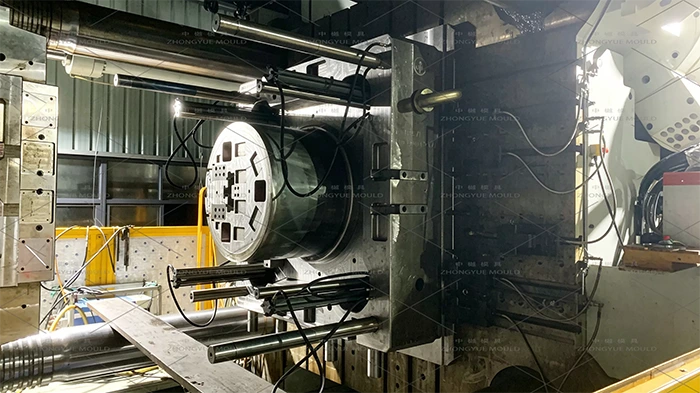

Täydellinen laadunvalvontapaketti – CMM-tarkastus, terässertifikaatit, T0-koevideo ja näytemittaraportti ennen lähetystä.

Varaosat ja tuki – Lisätiivisteet, kulutuslevyt, lämmitysnauhat (jos suutin kuuma), etävianmääritys.

Aloita kaivon jatkoakselin muottiprojekti

Tarvitsetpa DN1000 PP kaivon akselin muotin L = 1000 mm (tai 500/750 mm versiot) tai täyden tarkastuskammion muottisarjan (jalusta + akselit + kartio + kansi), insinööritiimimme on valmis.
