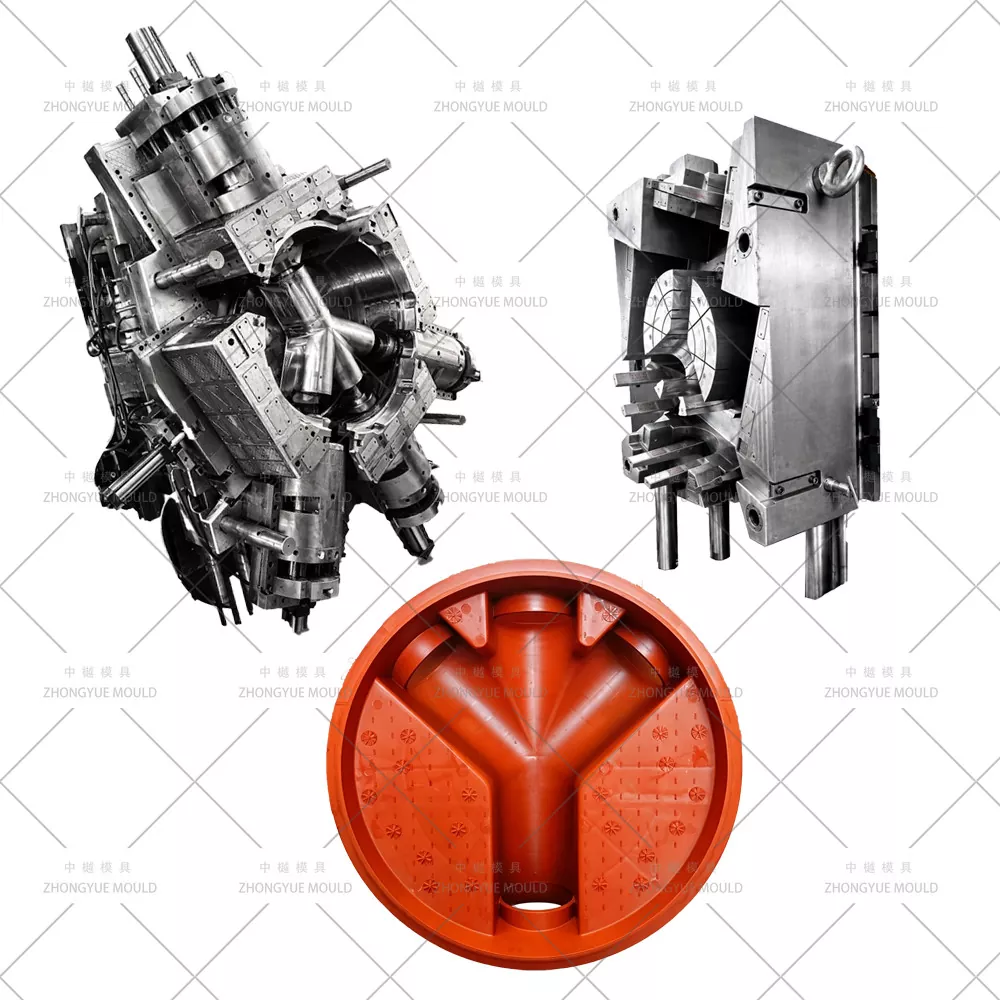

Muovinen PP DN1000 kaivon 4-suuntainen pohjamuotti

Muovinen PP DN1000 kaivon 4-suuntainen pohjamuotti – ZHONGYUE MOLDin tarkastuskammion pohjamuotti

Maanalaiset viemäriverkostot luottavat muovisiin tarkastuskammioihin pääsyssä, puhdistuksessa ja kunnossapidossa. Kriittisin komponentti on kaivon pohja – tyypillisesti halkaisijaltaan suuri PP- tai PE-muovattu alusta, jossa on penkki (virtauskanava) ja pistorasiat tulo-/poistoaukot DN150–DN600 viemäriputkien liittämistä varten.

Muovinen PP DN1000 -kaivon 4-suuntainen pohjamuotti on suuri, tarkkuusruiskutustyökalu, joka muodostaa Ø1000 mm:n sisähalkaisijaltaan pohjan neljällä suunnatulla putkiholkilla, kiinteästi muotoilluilla penkkeillä ja syvävedetyillä riparakenteilla. ZHONGYUE MOLD:lla (Huangyan, Taizhou, Kiina) meillä on laaja kokemus PP-putkikammion pohjamuottien suunnittelusta ja rakentamisesta (kutistuminen ~1,6–1,8 %), joissa on 4-puolinen hydraulinen hylsyveto, syväontelojäähdytys ja vahvistettu insertti-lohkorakenne mittatarkkuuden ja pitkän muotin käyttöiän varmistamiseksi.

Muovisen kaivon muotin tekniset tiedot:

Tyypilliset tekniset tiedot – PP DN1000 4-suuntainen kaivon pohjamuotti

Tee seuraavasta muovikaivomuottiprojektistasi kirkkaampi!

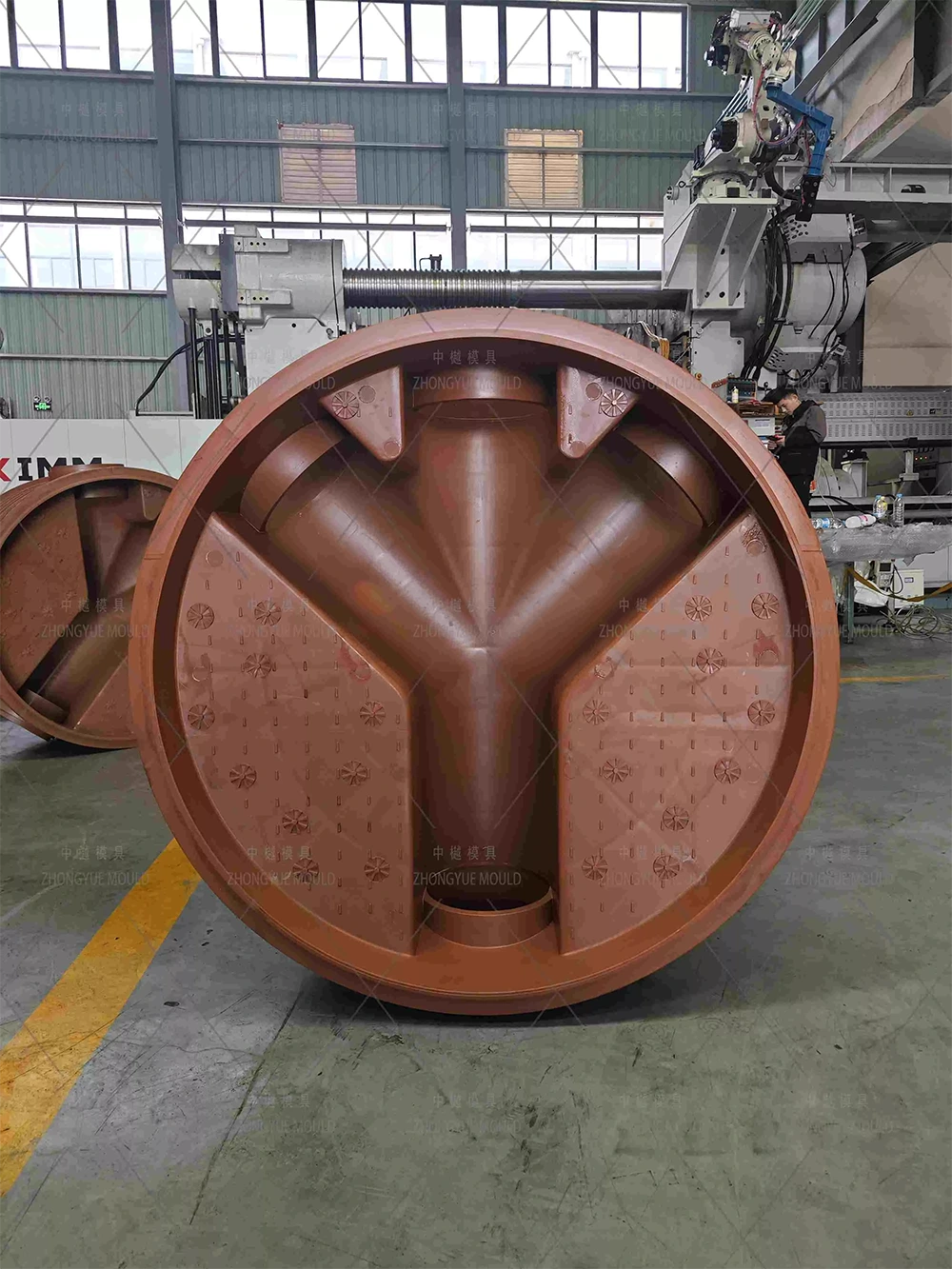

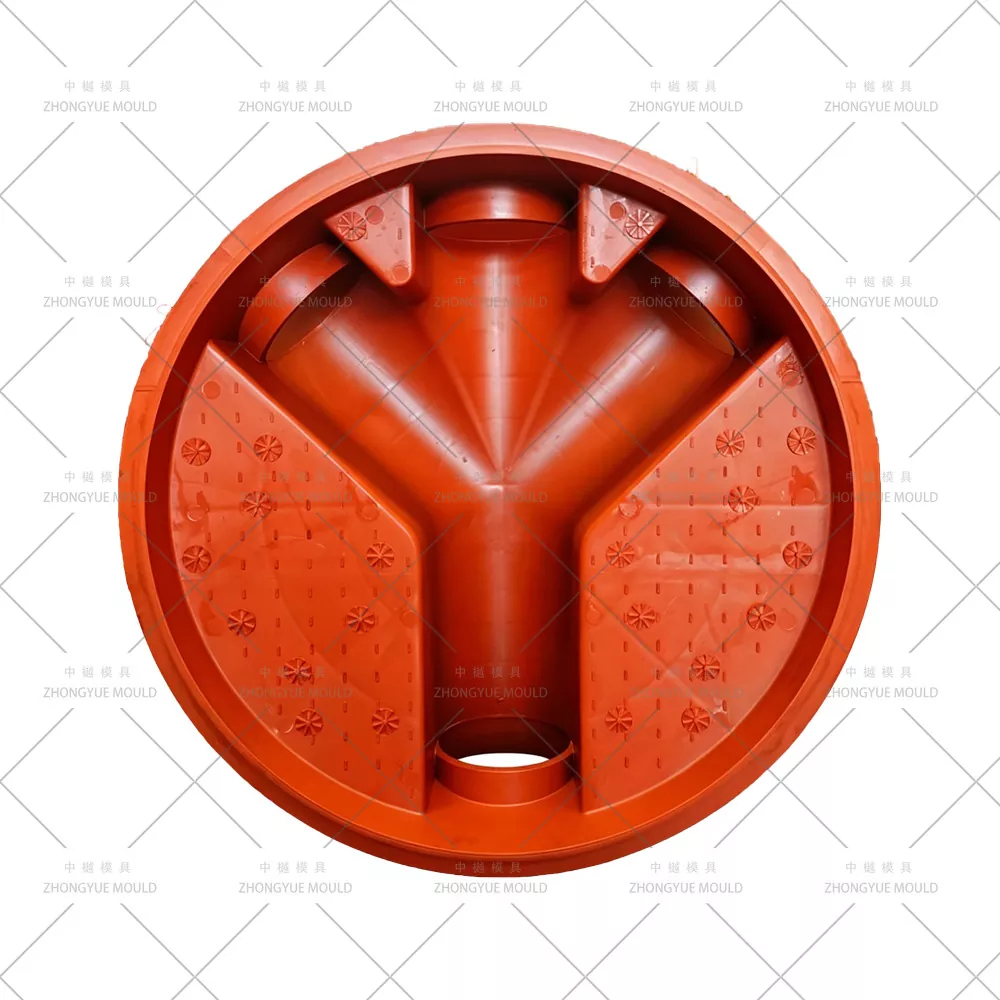

Mikä on PP DN1000 4-suuntainen kaivon pohja?

Pohjan halkaisija: Sisä-Ø1000mm (Ulko-Ø tyypillisesti ~1140-1200mm seinämän paksuudesta riippuen)

Kokoonpano: 4-tie = 1 tulo + 1 ulostulo (vastapäätä) + 2 sivuhaaraa (voi olla tyhjiä pistokkeita paikan päällä); pistorasiat ovat EN 13598-2 / DIN 19535 standardien mukaisia

Putkiholkkien koot: Yleensä DN150 / DN200 / DN225 / DN300 / DN400 / DN500 / DN600 konfiguroitavissa vaihdettavien välirenkaiden avulla

Materiaali: Neitsyt tai kierrätetty polypropeeni (PP) – kemikaaleja kestävä, kevyt, pitkä käyttöikä (>50 vuotta maan alla)

Penkki: Valettu virtauskanava (kaivo/penkki) ohjaamaan jäteveden poistoaukkoon – voi olla tasainen tai tasainen mallia kohti

Kuinka ZHONGYUE suunnittelee korkealaatuisen kaivon pohjamuotin

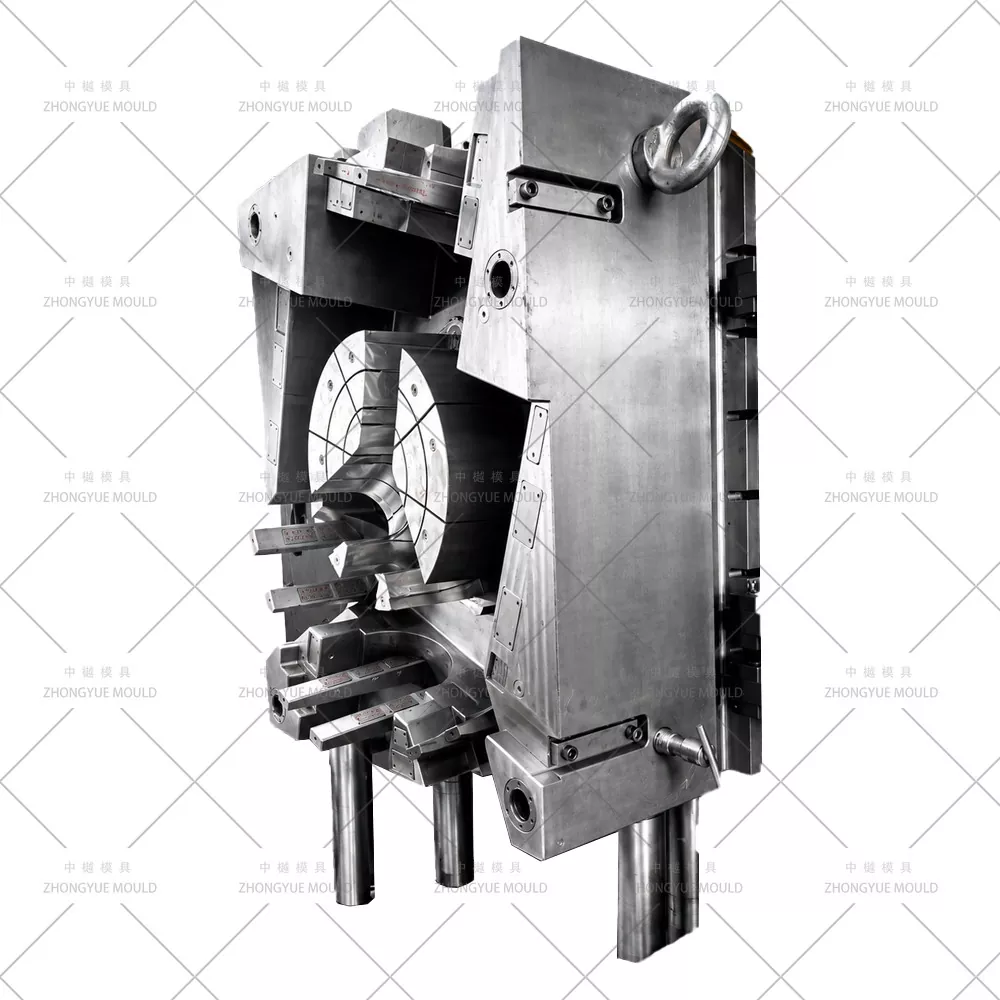

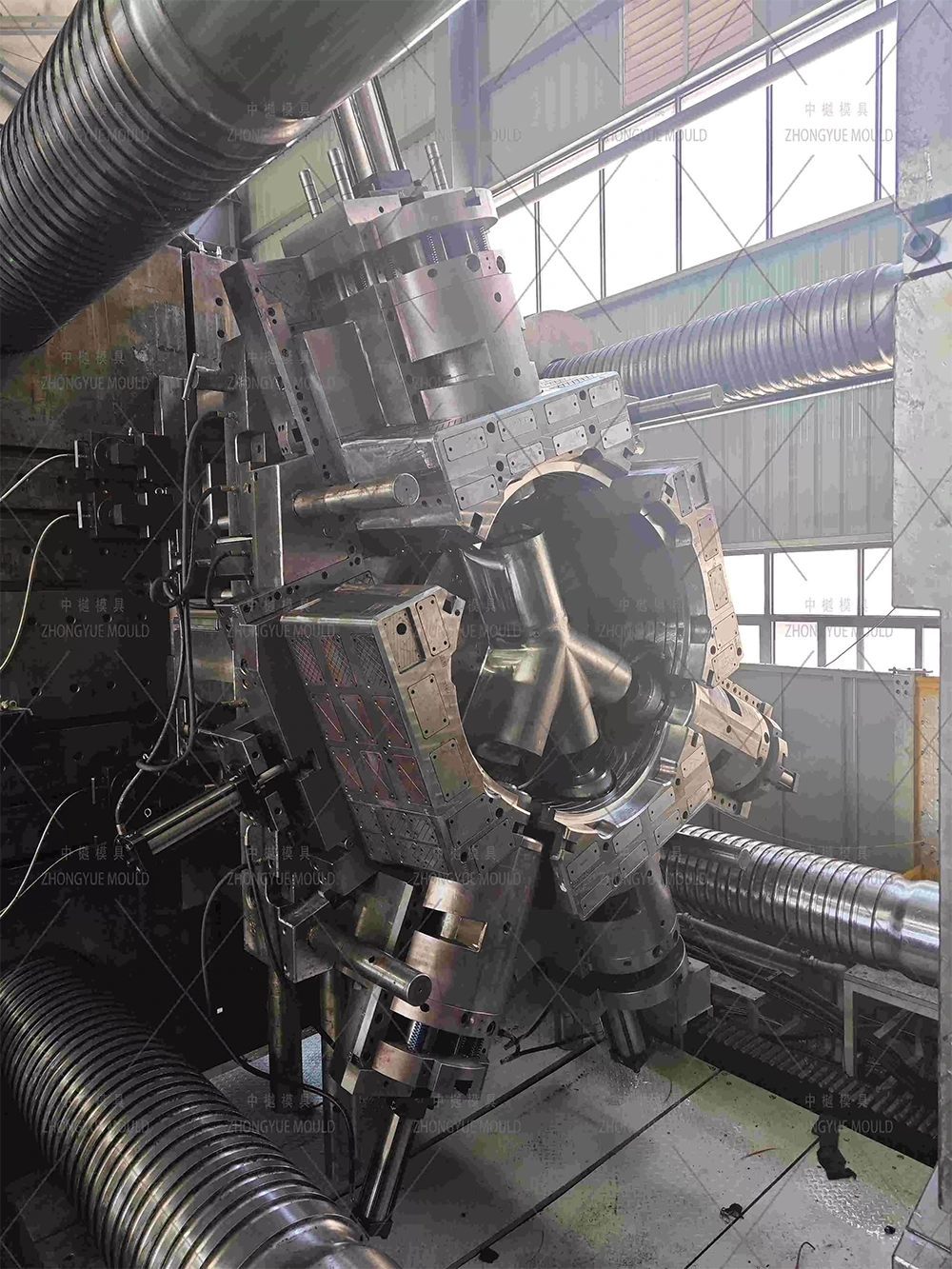

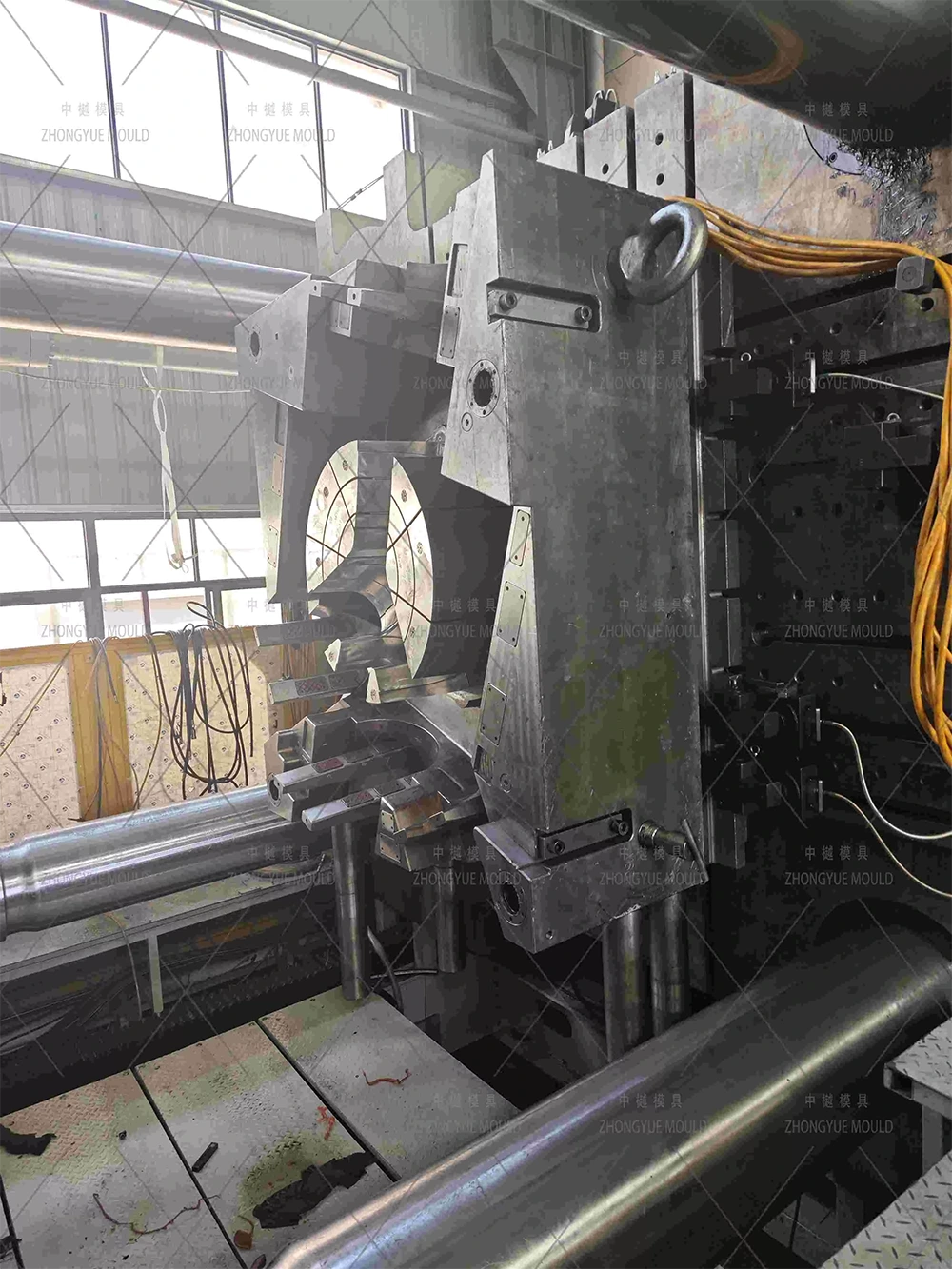

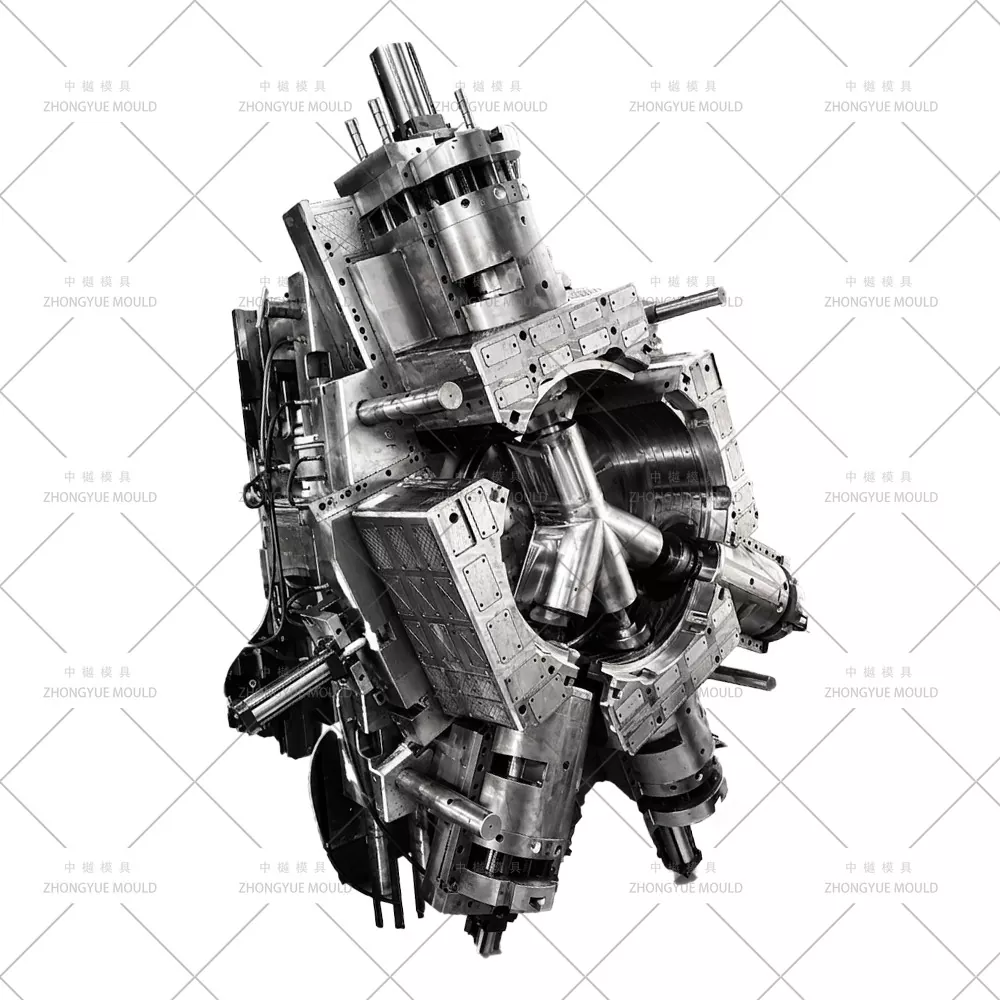

① 4-puolinen hydraulisydänveto putkihylsyille

Muovisen PP DN1000 -kaivon 4-suuntaisen pohjamuotin määrittelevä piirre on neljä suurta sivuydintä, jotka muodostavat putkien hylsyt/kellot.

Jokaista hylsyn sydäntä ohjataan itsenäisillä hydraulisylintereillä (tai matalien hylsyjen suurikulmanostimilla), joissa on lukitusturvarajakytkimet, jotka estävät muotin sulkeutumisen, jos jokin hylsy ei ole täysin sisäänvedettynä/edemmäs.

Pistorasian vetokulmat on laskettu tarkasti (tyypillisesti 1°–2°) kromatuilla ydintapeilla/holkeilla tasaisen ulosvedon ja pitkän käyttöiän takaamiseksi.

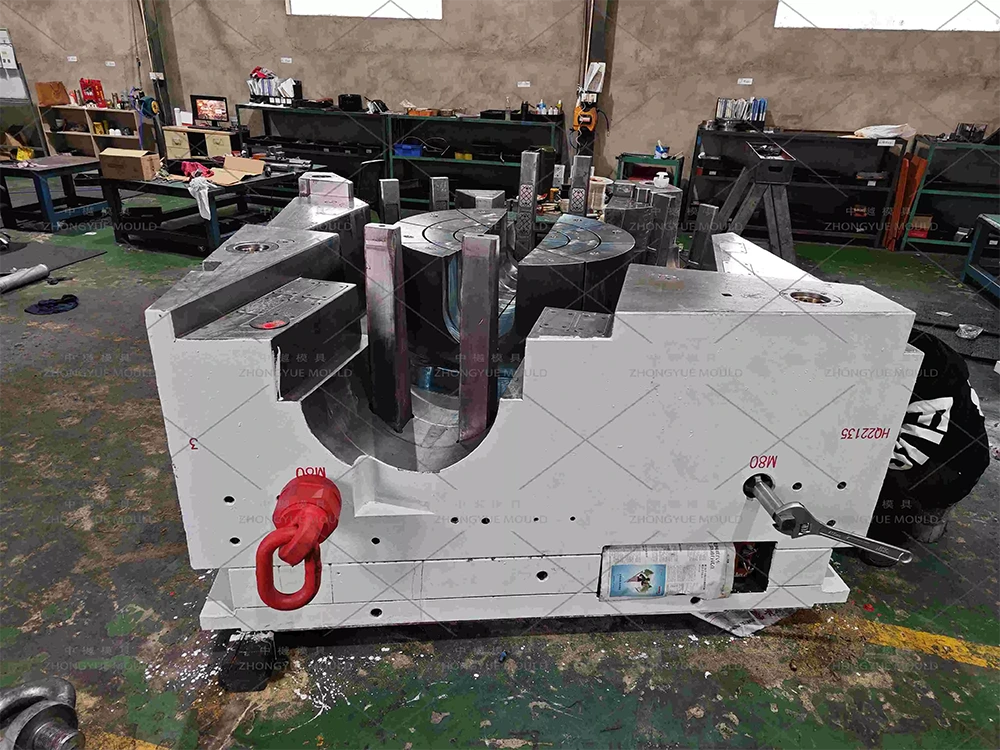

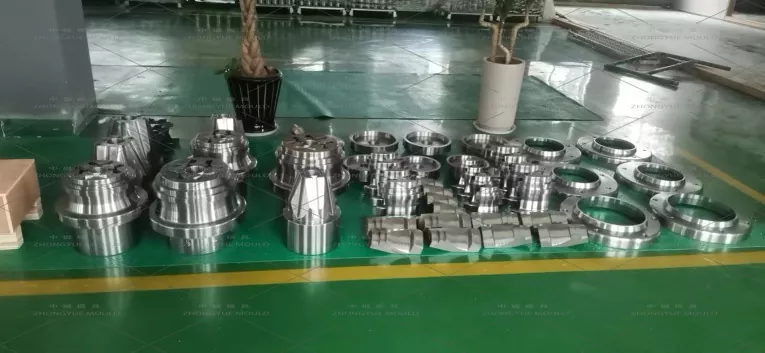

Vaihdettavat sisärenkaat mahdollistavat eri putkien halkaisijat (DN150–DN600) ilman koko sydämen uudelleentyöstöä – tämä säästää kammiojärjestelmien toimittajia.

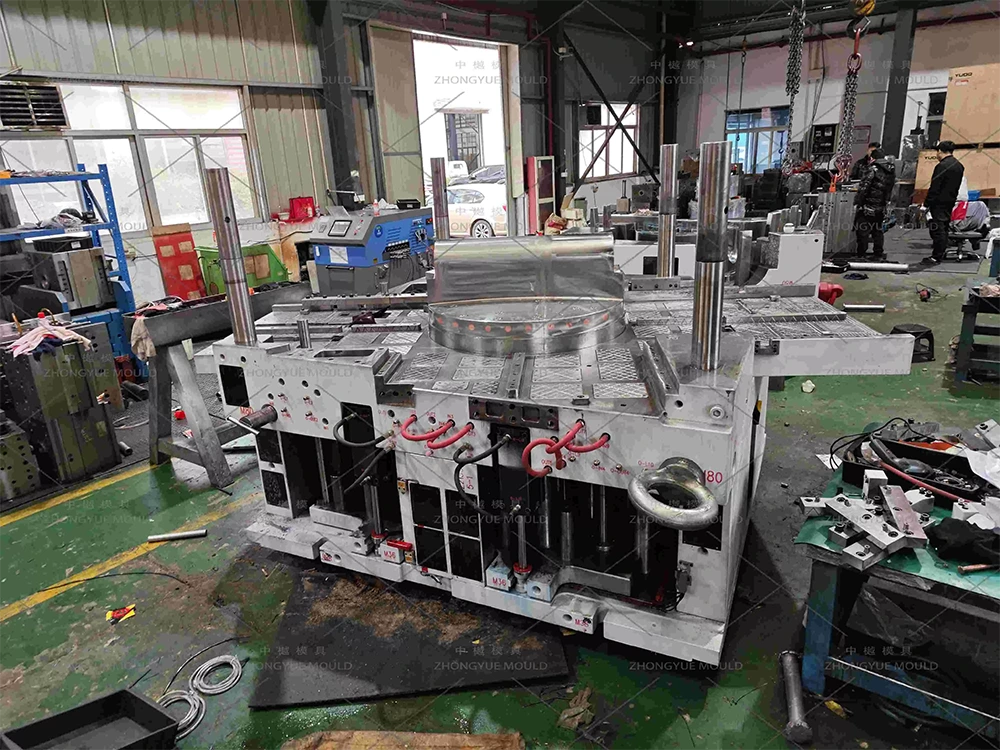

② Syvän ontelon jäähdytys ja sisäosarakenne

Kaivon jalustoissa on paksut seinät (8–15 mm) ja syväveto – jäähdytys on kriittinen syklin ajan (tyypillisesti 120–200 sekuntia) kannalta.

Ydin: syväporatut ohjauslevyt + kuplitusputket, jotka ulottuvat syvän sydämen pohjaan tasaisen jäähdytyksen takaamiseksi.

Onkalo (ulkokuori): Sarjaan kytketyt vesijohdot riittävän välimatkoin; BeCu (Beryllium Copper) -lisäkkeet paksuilla ripa-/penkkialueilla vähentämään kuumia kohtia.

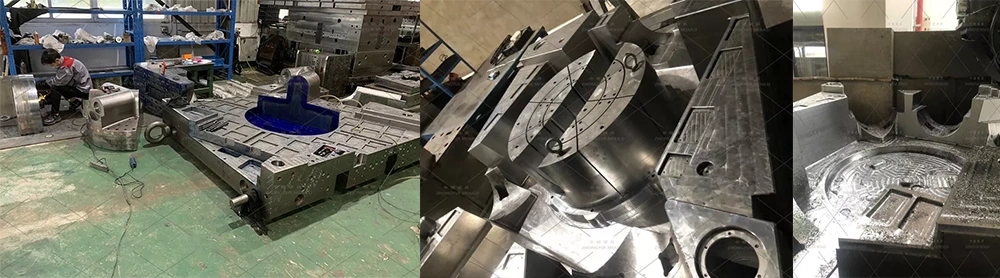

Muotin runko on jaettu tarkkuuskoneistetuiksi lohkoiksi rinnakkaista CNC/EDM-käsittelyä varten → ~40 % lyhyempi toimitusaika, helpompi huolto/vaihto tulevaisuudessa.

③ Teräsvalinta – Kestävyys suurikokoisille työkaluille

④ Poisto ja penkin yksityiskohdat

Suuri ejektorilevy, jossa on 30–60+ ejektorin tappia/holkkeja, jotka on sijoitettu penkkirivien ja kehälaipan alle.

Valinnainen irrotusrengas suuren halkaisijan ylälaipan poistoon.

Valettu penkkipinta on kiillotettu/tekstuuriohjattu EN-standardien mukaisesti virtaussuorituskyvyn osalta.

⑤ Runner & Gating

Tyypillisesti yksi- tai kaksipuoleinen putki + tuuletinportti / limitysportti suuren osan vuoksi; joissakin malleissa käytetään kuumasuutinta (peräkkäinen venttiiliportti) usean portin täyttötasapainoon erittäin suurilla alustoilla.

Kylmä etanan kaivo ja kaasunpoistoaukot, jotka on suunniteltu jakolinjaa ja penkin päitä pitkin estämään palamisjälkiä syviin syvennyksiin.

Tyypilliset sovellukset

Kunnallinen viemäri- ja sadevesiviemäröinti: DN1000-tarkastuskammiot asuin-/kaupallisiin rakennuksiin

Tienvarsi- ja teollisuusviemäröinti: Kestävällä kansisovittimella, yhteensopiva D400/F900 kaivon kansien kanssa

Jätevedenpuhdistamot: Pumppuasemien ja sedimentointisäiliöiden sisäänkäyntikammiot

Sadeveden keräysjärjestelmät: Keräyskuoppaana / sedimentaatiopohjana ennen suodatusta

Yhteensopiva standardien EN 13598-2, DIN 19535 ja tärkeimpien kunnallisten vaatimusten kanssa, kun se on valmistettu sertifioidusta PP-materiaalista.

Miksi ZHONGYUE MOLD sinun kaivon pohjamuottiin?

Todistettu suurten onteloiden kokemus – Kaivon pohjat (Ø315–Ø1200), akselit, kartiot ja kansikehykset toimitetaan Eurooppaan, SEA:lle, Lähi-itään.

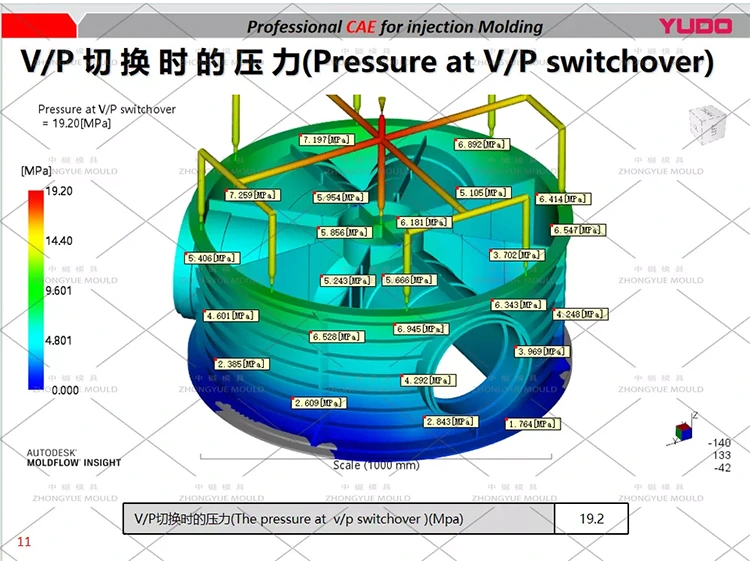

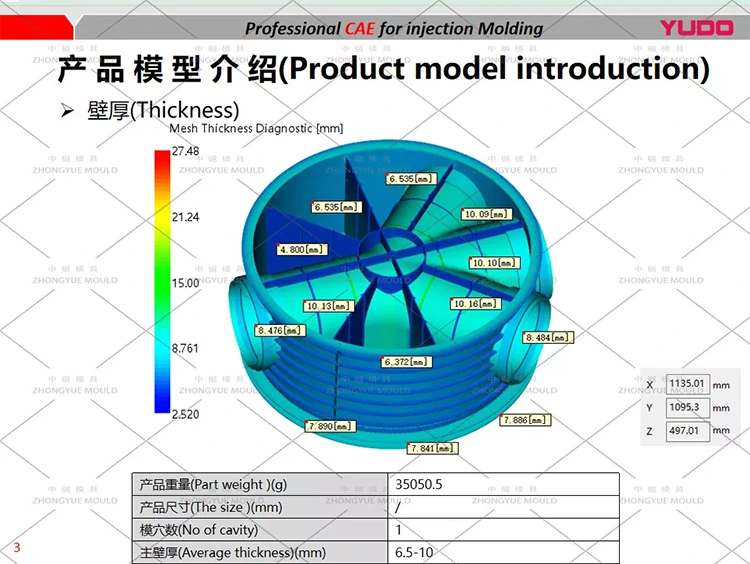

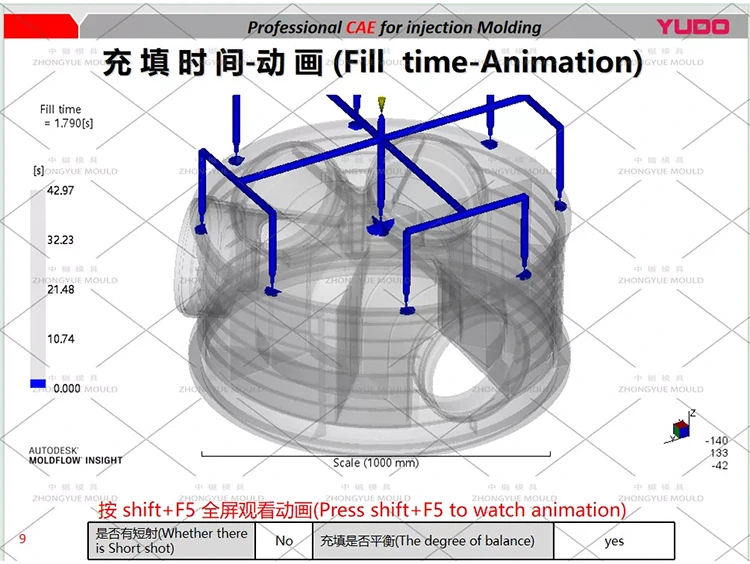

Muottivirtaus ja DFM ennen teräksen leikkaamista – Tarkista täyttökuvio, bench-up-merkin riski ja jäähdytyksen tasaisuus ennen koneistusta.

Insert-Block Parallel Machineing – Leikkaa toimitusaikaa ~40%; yksinkertaistaa kuluneiden ydin-/ontelo-osien tulevaa kunnostusta.

Täydellinen laadunvalvontapaketti – CMM-tarkastus, terässertifikaatit, T0-koevideo + näytemittaraportti ennen lähetystä.

Varaosat ja tuki – ylimääräiset tiivisteet, lämmitysnauhat (jos käytetään kuumaa suutinta), hydrauliletkut, pistorasian renkaat; etävianmääritys.
