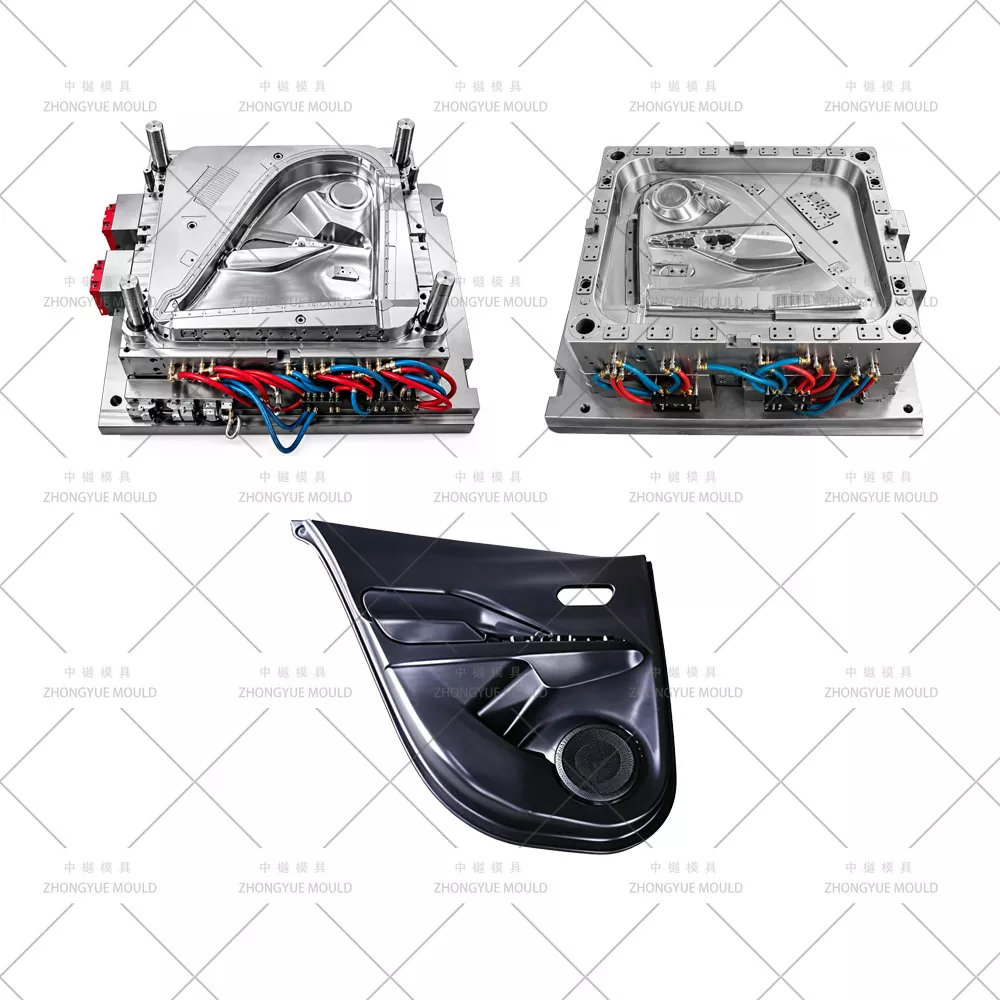

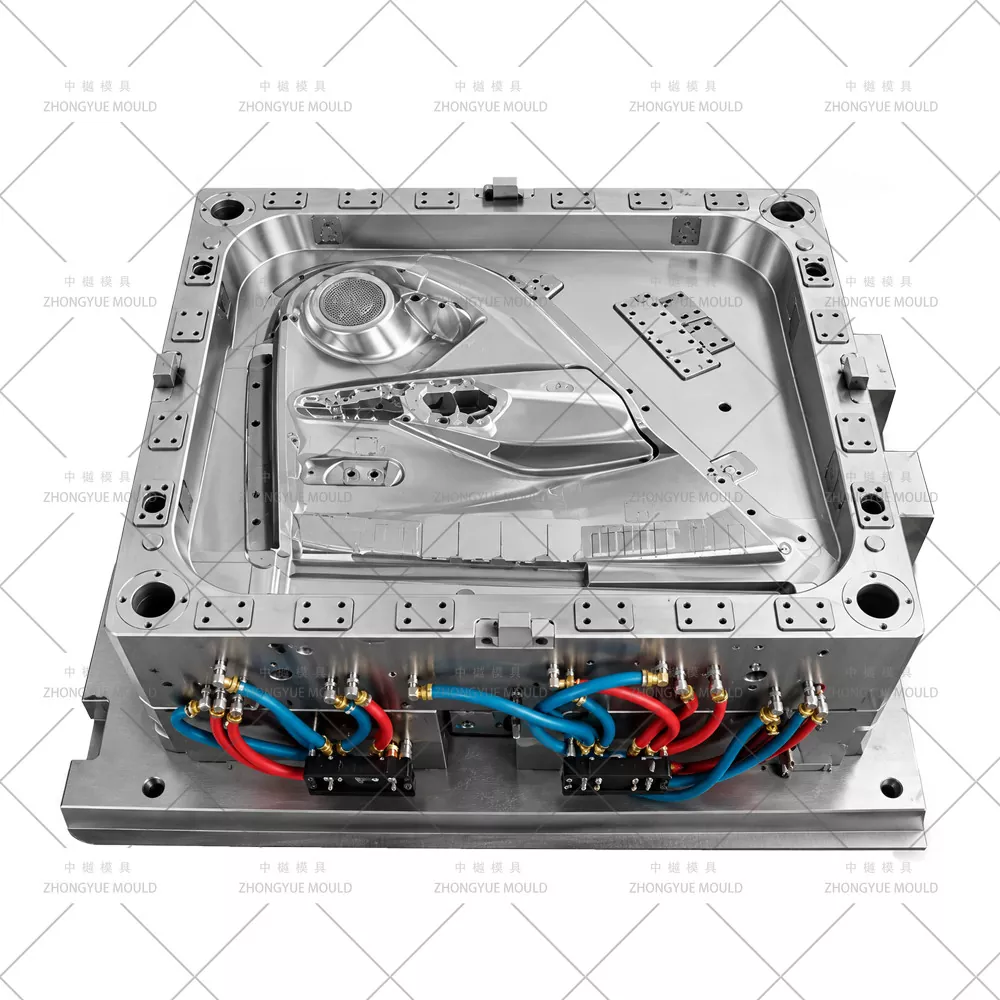

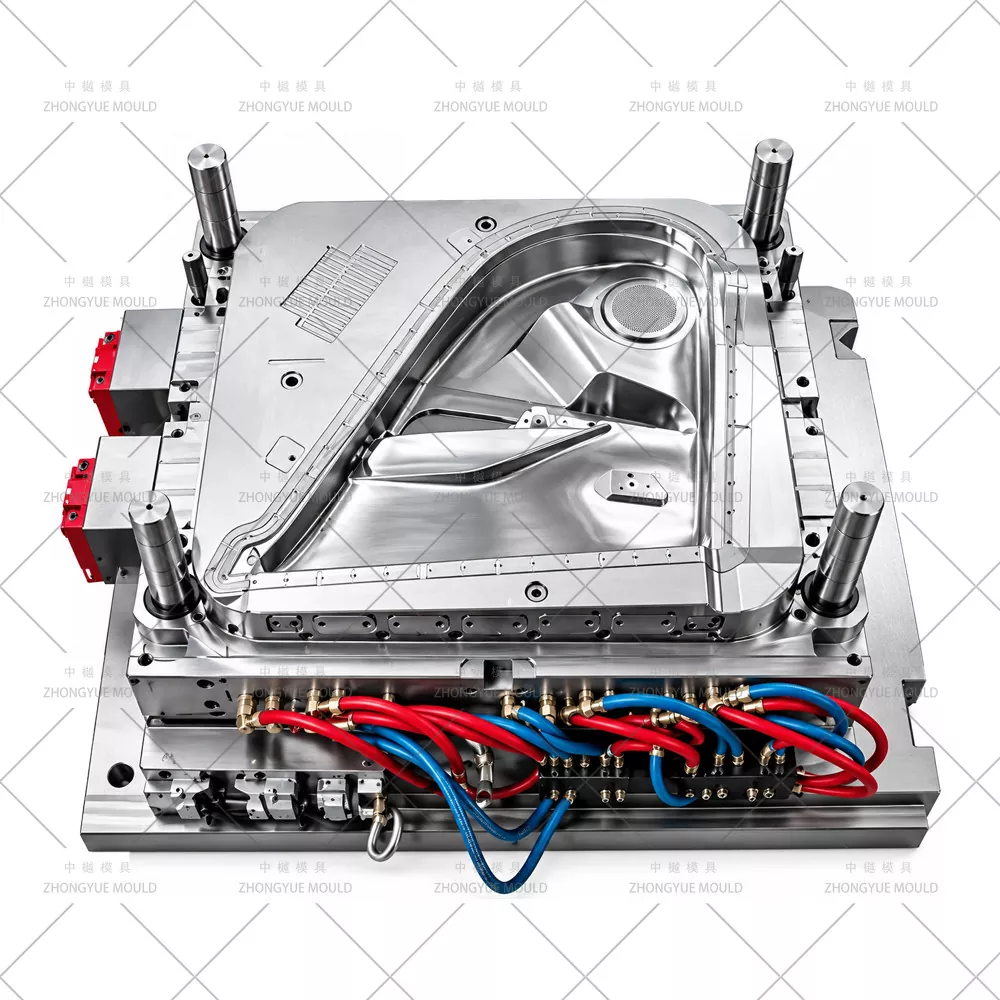

Autojen ovipaneelin muotti

Autojen ovipaneelin muotti – mukautettu auton oven koristepaneeli / sisäovilevyn ruiskumuotin valmistaja

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottien valmistaja, joka toimittaa autojen ovien paneelimuotteja / muovisten autonovien leikkauspaneelien ruiskumuotteja (sisäoven levymuotit) maailmanlaajuisille Tier-1-autoosien toimittajille ja OEM-valmistajille. Ovipaneelissa on käsinoja, karttatasku (säilytyslokero), kaiutinrengas, kytkimen kehyskiinnitys ja useita napsautussovittavia pidikeulokkeita – useimmat on valettu PP+EPDM-Talkista (PP-T20/T30), jossa on näkyvä A-pintainen VDI-rakeinen (mattanahkarakenne) ja valinnainen piano-/S-koriste-insertti+ABlook- tai PC-ABlook-ABBlook- tai PC-kromi. kahden laukauksen/päällysmuottina. Ovipaneelimuotteissamme on peräkkäiset venttiililuukun (SVG) kuumakanavajärjestelmät (6–10 tippaa), jotka poistavat hitsauslinjat rakeiselta pinnalta, useat hydrauliset nostimet/kulmapoistolohkot karttataskujen alileikkauksia varten, typpijousiavusteinen poisto ja vyöhykejäähdytys 7-1000 mm:n 1000 mm:n paneelin loimiohjausta varten.

Tarjoamme täydellisen DFM-tarkistuksen ja muottivirtaussimuloinnin ennen teräksen leikkaamista etuoven verhoilupaneeleista (L/R), takaovien verhoilupaneeleista ja käsinojan/karttataskujen erillisiin muoteihin.

Tekniset tiedot:

Tee seuraavasta Automotive Door Panel Mould -projektistasi kirkkaampi!

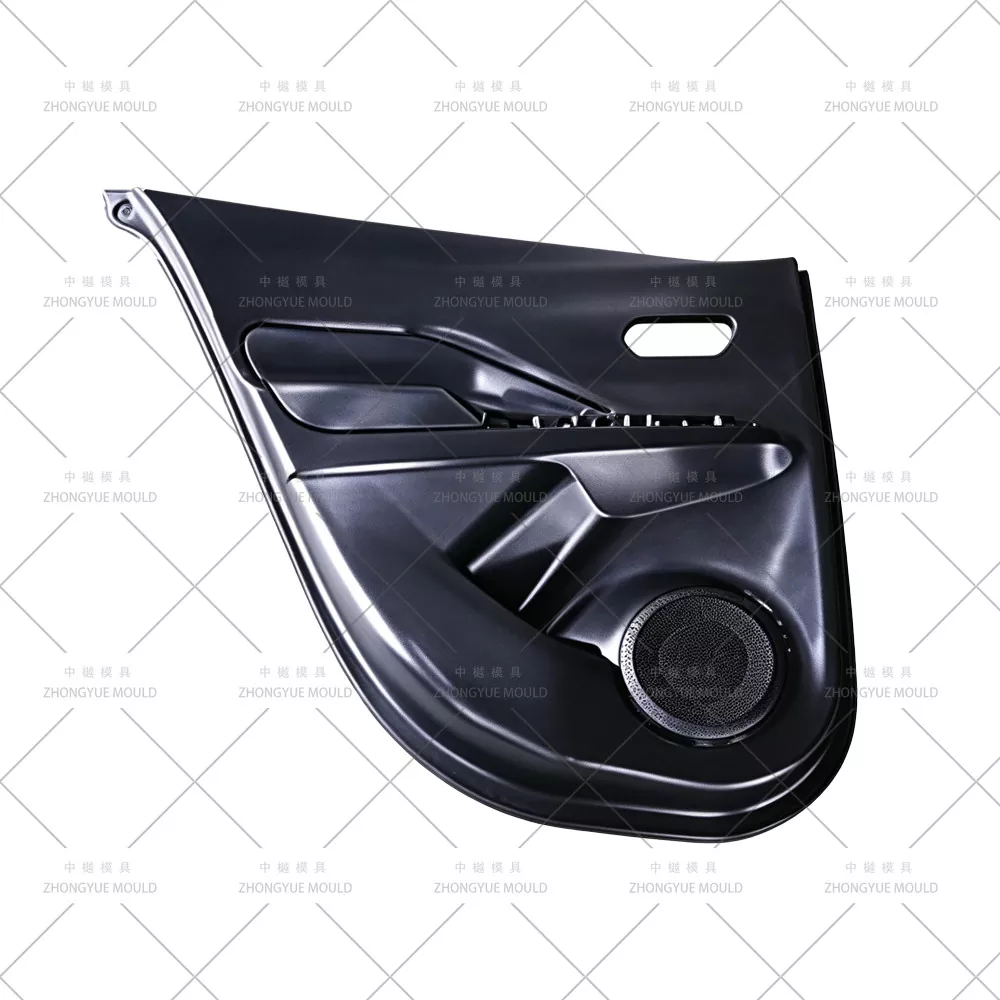

Tyypilliset ovipaneelit/verhoiluosat

Ovipaneelimuottien tärkeimmät muottitekniikan kohokohdat

Sequential Valve Gate (SVG) Hot Runner— YUDO / SYNVENTIVE / Mould-Master — 6–10 tippaa portaittain auki/kiinni työntämään hitsauslinjat piilotettuun takalaippaan/sisäripaan säilyttäen rakeisen A-pinnan ulkonäön.

Useita hydraulisia nostimia ja kulmikkaita ejektorilohkoja— 4–8+ nostimet karttataskun sisäpuolelle ja käsinojan syvennykseen; typpijouset suurissa nostimissa väsymisen estämiseksi; minihydrauliikkasylintereitä kytkimen kehyksen katkaisuihin tarvittaessa.

Kutistuman kompensointi PP-Talkille ja ABS/PC+ABS:lle— PP-T20 kutistuminen ~0,8–1,3 % (MD)/1,0–1,5 % (TD); ABS ~0,4–0,7 %; Muottivirtausvarmennettu ontelon mitoitus erityisesti leveissä paneeleissa, jotta voidaan hallita vääntymistä ja väliä oven kuoreen/A-pilariin.

Matte Grain + valinnainen pianomusta / kromi lisäysalue— Cavity VDI 27–36 nahka/mattapintainen (Mold-Tech / YS) suoraan syövytetty 718H/2738HH; S136 (HRC 48–52) peilikiillotussisäke korkeakiiltoiselle koristelistalle – selkeästi erotettu jakoviiva.

Vyöhykekohtainen syväjäähdytys vääntymisen hallintaan— Ohjainlevy Ø8–12 mm + kupli + BeCu-sisäkkeet paksujen pidikkeiden ulokkeiden lähellä ja käsinojan kiinnitys; 4–6 eristettyä vesipiiriä (ΔT ≤ 3–4 ℃) vasemmalla/keskellä/oikealla vyöhykkeellä.

1+1 peiliontelovaihtoehto (L+R symmetrisille ovipaneeleille)— Tasapainoinen kuumajuoksu tai Y-haarainen kylmäkanava; epäsymmetrisissä paneeleissa yleensä yksi ontelo (L & R lainataan sovitettuna parina).

Piilotettu sukellusveneportti takapuolella / sisäreuna— Portin jäännös kokonaan piilossa A-pinnalta; kylmäjuoksu harvinainen protoa lukuun ottamatta - kuuma pudotus suositeltava.

Muottien valmistus- ja validointiprosessimme

Projektin aloitus ja DFM-katsaus— Analysoi seinämän paksuus (2,5–3,5 mm, tyyppi), syväyskulma jyviä kohti (≥1,5° VDI 30+), nostimen iskun häiriö karttataskulle ja käsinojalle, portin ja poiston toteutettavuus; ehdota parannuksia nielun/hitsauslinjan välttämiseksi A-pinnalla.

Muottivirtaussimulaatio (Moldflow)— Täyttökuvio, hitsauslinjan asento (työnnetty taakse/laippaan), puristusvoima, jäähdytyksen tasaisuus ja ennustettu loimivoimakkuus leveässä PP-Talc-paneelissa.

3D-muotin suunnittelun hyväksyntä— Täysi kokoonpano jäähdytysasettelulla (aluepiirit), SVG-kuumakanavatasapainotus, 4–8+ nosto-/liukuyksityiskohta häiriöanimaatiolla, pintakuvio ja peilikiillotusvyöhykkeen määritelmä.

Tarkkuustyöstö— Suurikokoinen nopea CNC-karkea/viimeistely, syväreikäporaus jäähdytystä varten, Sodick/Charmilles EDM hienoja nostouria ja pintakuviointia varten; S136 peilikiillotus ja VDI-raeetsaus.

T1 kokeilu ja korjaus— Ajetaan omalla koneella; toimituskoevideo + CMM-mittaraportti + näyteosa hyväksyttäväksi; tarkista karttataskun istuvuus ja kiinnitys.

Lopullinen pakkaus ja lähetys- Savuton raskas kotelo, muotin käyttöopas, varaosaluettelo (nostinjouset, ejektorin tapit, tiivisteet), lämpökäsittely- ja terässertifikaatit.

Miksi valita ZHONGYUE MOLD autooven paneelimuottiin?

Autojen sisätilojen muottikokemus— Ovipaneeli, lokasuoja, ovipaneeli, keskikonsoli ja ovipaneelin muotit, jotka on rakennettu talon sisällä suurella 5-akselisella CNC:llä ja syväreikäporalla

Talon sisäinen DFM- ja Moldflow-raportti— Tunnista täyttö-/loimi-/uppoamisriskit ja optimoi ennen teräksen leikkaamista; tarkista väli/tasaus oven kuoreen ja pilariin

SVG Hot Runner & Multi-Lifter -asiantuntemus— YUDO/SYNVENTIVE/Mold-Master-integraatio; typpi-keväällä nostimet; kulmassa oleva ejektorilohkorakenne

Tiukka laadunvalvonta ja läpinäkyvä edistyminen- Viikoittaiset koneistuskuvat, CMM-tarkastus, T1-näytteen hyväksyntä ennen toimitusta

Vie kokemus— Muotit toimitetaan Eurooppaan, Pohjois-Amerikkaan, Etelä-Amerikkaan ja Kaakkois-Aasiaan

1 vuoden muotitakuu + varaosien toimitus (nostinjouset, tiivisteet, tapit)

Usein kysytyt kysymykset

K: Teetkö sekä etu- että takaoven paneelimuotteja – ja voivatko vasen ja oikea olla 1+1 peilionteloa?

V: Kyllä. Suunnittelemme yksionteloisia L/R-muotteja (yleisiä epäsymmetrisissä paneeleissa) ja 1+1-peiliontelomotteja symmetrisiin malleihin kaksinkertaistamaan tuotantoa kohti. Etu- ja takaosa ilmoitetaan erikseen, koska ne eroavat koosta ja ominaisuuksista.

K: Mitä kuumakanavajärjestelmää suosittelet ovipaneelin muotteille?

V: Sequential valve gate (SVG) -kuumakanava, jossa on 6–10 tippaa (YUDO/SYNVENTIVE/Mold-Master) on erittäin suositeltavaa – sen avulla voit suorittaa täyttövaiheen hitsauslinjojen työntämiseksi näkymättömille alueille, mikä on kriittinen A-pinnan laadulle.

K: Voitko saavuttaa mattapintaisen rakeen JA pianomustan korkeakiiltoisen yhdessä muotissa?

V: Kyllä. Käytämme S136 peilikiillotussisäkettä (SPI A1/A2) korkeakiiltoiseen koristevyöhykkeeseen ja 718H/2738HH teksturoitua onkaloa (VDI 27–36) mattapintaiseen pääpaneeliin, jossa on selkeä erottelu vyöhykkeiden välillä.

K: Mitä tarvitset tarjoukseen?

V: 3D-osan malli (STP/IGS/X_T), kohdemateriaali (PP-T20/T30 / ABS jne.), vuotuinen tilavuus/kavitaatioasetus (1×1 tai 1+1), ruiskutuskoneen levytiedot, pintarakenne ja korkeakiiltoalueen tiedot, jos sellaisia ​​on.

Pyydä tarjous autooven paneelimuotistasi

Lähetä ovipaneelisi 3D-malli (STEP/IGS/X_T) ja projektivaatimukset. ZHONGYUE MOLD tarjoaa ilmaisen DFM-raportin + muotinvirtausyhteenvedon + virallisen tarjouksen 24–48 työtunnin sisällä.
