Autoteollisuuden keskikonsolin muotti

Autojen keskikonsolin muotti – mukautetun auton keskikonsolin / sisätilojen ruiskutusmuotin valmistaja

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottien valmistaja, joka toimittaa Automotive Center Console -muotteja / Muoviautojen keskuskonsolin ruiskumuotteja (Interior Trim Molds) maailmanlaajuisille Tier-1 autonosien toimittajille ja OEM-valmistajille. Keskikonsoli, joka koostuu ylemmästä koristepaneelista (kytkimillä, USB-porteilla, vaihdekehällä) ja alemmasta säilytyslokerosta ja käsinojan rakenteesta, on tyypillisesti valettu ABS-, PC+ABS- tai PP-T20-materiaalista, mattapintainen nahkapinta (VDI 27–36) näkyvällä pinnalla ja valinnainen piano-musta (Sglosv6s high-poliity) pehmeä TPE/TPU-päällystys. Muoteissamme on monikulmaiset nostimet syviin säilytysastian altaisiin leikkauksiin, hydrauliset tai kulmassa olevat liukumäet ilmanpoistoaukkoihin ja mukinpidikkeen syvennyksiin, tasapainoinen jäähdytys paksujen kiinnitysulokkeiden lähellä ja hienostunut jakolinjan ohjaus, joka takaa virheettömän sisäilmeen.

Henkilöauton keskikonsolin ylä- ja alakokoonpanoista, katumaasturien leveäkonsolin käsinojan jalustoista vaihteiston reuna-/verhoilureunoihin tarjoamme täydellisen DFM-tarkistuksen ja Moldflow-simuloinnin ennen teräksen leikkaamista.

Tekniset tiedot:

Tee seuraavasta Automotive Center Console Mould -projektistasi kirkkaampi!

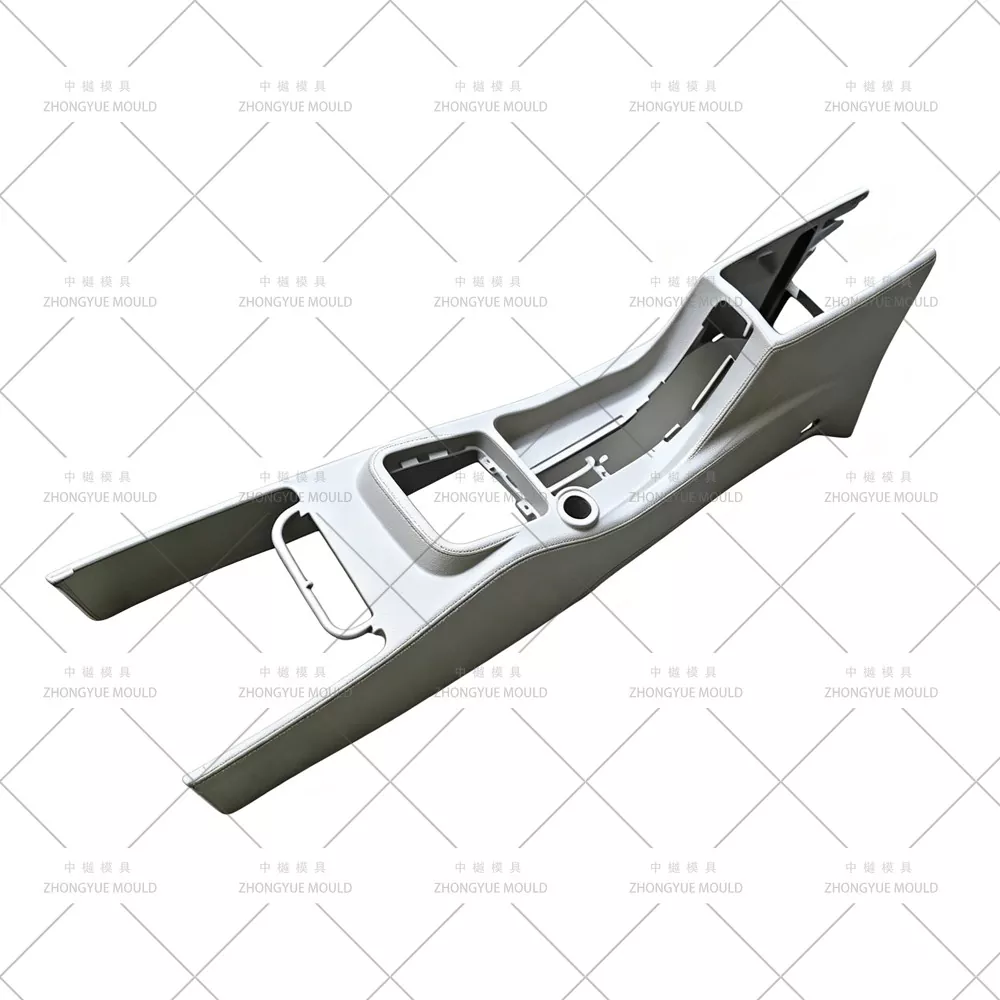

Tyypilliset keskikonsoli-/sisäkoristeluosat

Keskikonsolin muottien tärkeimmät muottitekniikan kohokohdat

Kaksinkertainen pintakäsittely yhdessä muotissa— Matta rakealue: 718H/2738HH onkalo VDI 27–36 (Mold-Tech / YS-kuvio) suoraan syövytetty; Piano-musta / kromilevyvyöhyke: S136 (HRC 48–52) peilikiillotettu SPI A1/A2, jossa on vaihdettava sisäosa logolle/osanumerolle.

Multi-Lifter & Slide -järjestelmä syville altaleikkauksille— Nostimet säilytysastian sisäpuolelle, kulmakivet tai minihydrauliikka kupinpidikkeen syvennykseen, tuuletustaskuun ja USB-katkaisuun; liukuhäiriöt tarkistettu 3D-kokoonpanossa.

Kutistumiskompensaatio sisätilojen muoville— ABS-kutistuminen ~0,4–0,7 %; PC+ABS ~0,5–0,7 %; PP-T20 ~1,0–1,5 %; Muottivirtausvarmennettu kaviteetin mitoitus erityisesti pitkissä koristepaneeleissa, jotka ovat taipuvaisia ​​vääntymään.

Piilotettu sukellusvene / reunaportti näkymättömässä laipassa— Taka-/alalaippaan piilotettu portin jäänne; kylmäkanava, joka on yleinen yksionteloisille sisämuotteille; kuumakanava (avoin tai venttiili) saatavana korkea-cav- tai maalatuille osille hitsauslinjojen vähentämiseksi.

Optimoitu jäähdytys paksuille rungoille ja pitkille paneeleille— Ohjain + kupli + BeCu-sisäkkeet paksujen kiinnitysulokkeiden ja kolikkoalustan syvennyksen lähellä; monen vyöhykkeen lämpötilan säätö minimoimaan uppoamisen mattapinnalla.

Perhemuottivaihtoehto (ylä- ja alakonsoli / kehys)— Jos sykliajat täsmäävät, voimme suunnitella perhemuotteja (varoitus: uppoamisriski paksuilla osilla – arvioidaan tapauskohtaisesti Moldflown kautta).

Muottien valmistus- ja validointiprosessimme

Projektin aloitus ja DFM-katsaus— Analysoi seinämän paksuus (tyypillisesti 2,0–3,0 mm), syväyskulma raekohtaisesti (≥1,5° VDI 30+), nostoisku säiliön alileikkausta varten, portin ja poiston toteutettavuus; ehdota parannuksia nielun/hitsauslinjan välttämiseksi näkyvällä mattapinnalla.

Muottivirtaussimulaatio (Moldflow)— Täyttökuvio, hitsauslinjan asento (työnnetty piilolaippaan/takaosaan), puristusvoima, jäähdytyksen tasaisuus ja ennustettu loimi pitkälle koristelevylle.

3D-muotin suunnittelun hyväksyntä— Täysi kokoonpano jäähdytysasettelulla, nosto-/liukuyksityiskohdat häiriötarkistuksilla, pintakuviovyöhyke ja peilikiillotusvyöhykkeen määritelmä, tuuletusstrategia.

Tarkkuustyöstö- Nopea CNC-karkea/viimeistely, syväreikäporaus jäähdytystä varten, Sodick/Charmilles EDM hienoihin leikkauksiin ja tekstuurin kaiverrukseen; S136 sisäpeilin kiillotusaine.

T1 kokeilu ja korjaus— Ajetaan omalla koneella; toimita koevideo + CMM-mittaraportti + näyteosat hyväksyttäväksi.

Lopullinen pakkaus ja lähetys- Savuton kotelo, muotin käyttöohje, varaosaluettelo (ylimääräiset nostojouset, ejektorin tapit), lämpökäsittely ja terässertifikaatit.

Miksi valita ZHONGYUE MOLD keskikonsolin muottiin?

Autojen sisä- ja ulkomuottikokemus— Puskurin, lokasuojan, ovipaneelin, kojelaudan ja keskikonsolin muotit on rakennettu itse

Talon sisäinen DFM- ja Moldflow-raportti— Tunnista täyttö-/loimi-/uppoamisriskit ja optimoi ennen teräksen leikkaamista; tarkista aukko/tasaussovitus IP:n ja tunnelin avulla

Kaksoisviimeistelymahdollisuus (rae + pianomusta)— S136 peilikiillotussisäke + teksturoitu 718H-ontelo samassa muotissa; 2K/overmolding-suunnittelutuki

Tiukka laadunvalvonta ja läpinäkyvä edistyminen- Viikoittaiset koneistuskuvat, CMM-tarkastus, T1-näytteen hyväksyntä ennen toimitusta

Vie kokemus— Muotit toimitetaan Eurooppaan, Pohjois-Amerikkaan, Etelä-Amerikkaan ja Kaakkois-Aasiaan

1 vuoden muotitakuu + varaosien toimitus (nostimet, jouset, tapit)

Usein kysytyt kysymykset

K: Voitko muovata sekä ylemmän koristepaneelin että alemman säiliön perhemuotiksi?

V: Se on mahdollista, kun sykliajat ja seinämän paksuus ovat yhteensopivia – arvioimme tapauskohtaisesti Moldflow:n kautta, koska paksut alemmat säiliöosat voivat aiheuttaa uppoamista, jos ne aidataan samasta jakokanavasta. Usein ne rakennetaan kahdeksi erilliseksi yksionteloiseksi muotiksi parempaa laadunvalvontaa varten.

K: Tuetko pianomustaa (korkeakiiltävää) vyöhykettä ja mattapintaisia ​​rakeita yhdessä muotissa?

V: Kyllä. Käytämme S136 peilikiillotussisäkettä (SPI A1/A2) korkeakiiltoisille alueille ja 718H/2738HH teksturoitua onteloa (VDI 27–36) mattapinnoille, joissa on selkeästi määritellyt jakoviivat.

K: Mitä kuumakanavaa suosittelet keskikonsolin muotteihin?

V: Monissa sisäkonsoleissa on kylmäkanava, jossa on piilotettu sukellusveneportti. Maalatuille tai erittäin näyttäville osille, joissa hitsauslinjat ovat kriittisiä, voimme integroida avoimen tai peräkkäisen venttiililuukun kuumakanavan (YUDO/SYNVENTIVE/Mold-Master).

K: Mitä tarvitset tarjoukseen?

V: 3D-osan malli (STP/IGS/X_T), kohdemateriaali (ABS / PC+ABS / PP-T20), vuotuinen tilavuus / kavitaatioasetus (1 × 1 tai perhe), ruiskutuskoneen pinnoitteen tiedot, pintarakenne ja korkeakiiltoalueen tiedot, jos sellaisia ​​on.

Pyydä tarjous Automotive Center Console -muotistasi

Lähetä keskikonsolin 3D-malli (STEP/IGS/X_T) ja projektivaatimukset. ZHONGYUE MOLD tarjoaa ilmaisen DFM-raportin + muotinvirtausyhteenvedon + virallisen tarjouksen 24–48 työtunnin sisällä.
