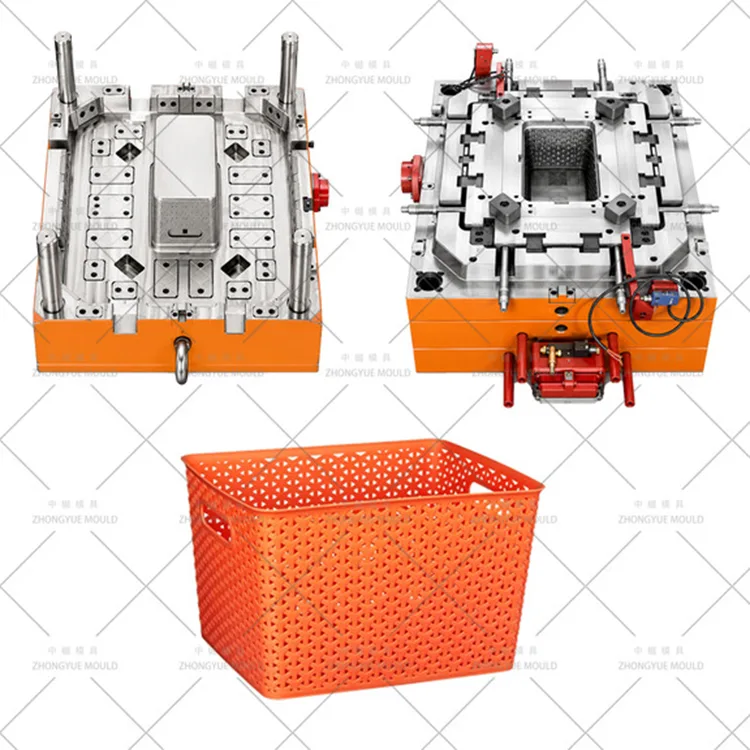

Muoviset säilytysvälineet Korien muotti

Muoviset säilytyslaatikoiden korien muotti – mukautettu muovinen ristikko/verkkovarastokorin ruiskumuotin valmistaja

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottivalmistaja, joka toimittaa muovisten säilytysjärjestelmien korien muotteja / avoimen ruudukon säilytyskorien muotteja (verkkokorit, tuuletetut organisointiastiat, rei'itetyt käyttöastiat) maailmanlaajuisille kotisäilytysbrändeille, supermarketketjuille ja teollisuusosien toimittajille. Toisin kuin umpiseinäisissä astioissa, näissä järjestäjäkoreissa on rei'itetyt seinät, ristikkokuviot tai suuret tuuletusaukot materiaalikustannusten vähentämiseksi, tuotteen keventämiseksi ja ilmavirran mahdollistamiseksi. Koot vaihtelevat pienistä työpöytäjärjestäjistä (150 mm) suuriin pyykki-/hyötykoriin (500 mm).

Näiden avoimien rakenteiden muovaus tuo ainutlaatuisia haasteita: ohuiden ristikon ripojen täyttämisen vaikeuksia, palamisjälkiä aiheuttavassa ilmassa ja monimutkaiset alaleikkaukset, jotka vaativat toissijaisen irrottamisen. Muotimme käyttävät monionteloisia asetteluja (2 × 2, 4 × 4), kehittyneitä tuuletusjärjestelmiä (sintratut teräsosat) ja kaksivaiheisia poistomekanismeja varmistaakseen, että herkkä ristikkorakenne vapautuu turvallisesti rikkoutumatta. Muokkaamme ne yleensä PP:stä (MFR 10–20) tai ABS:stä joustavuuden ja jäykkyyden tasapainottamiseksi.

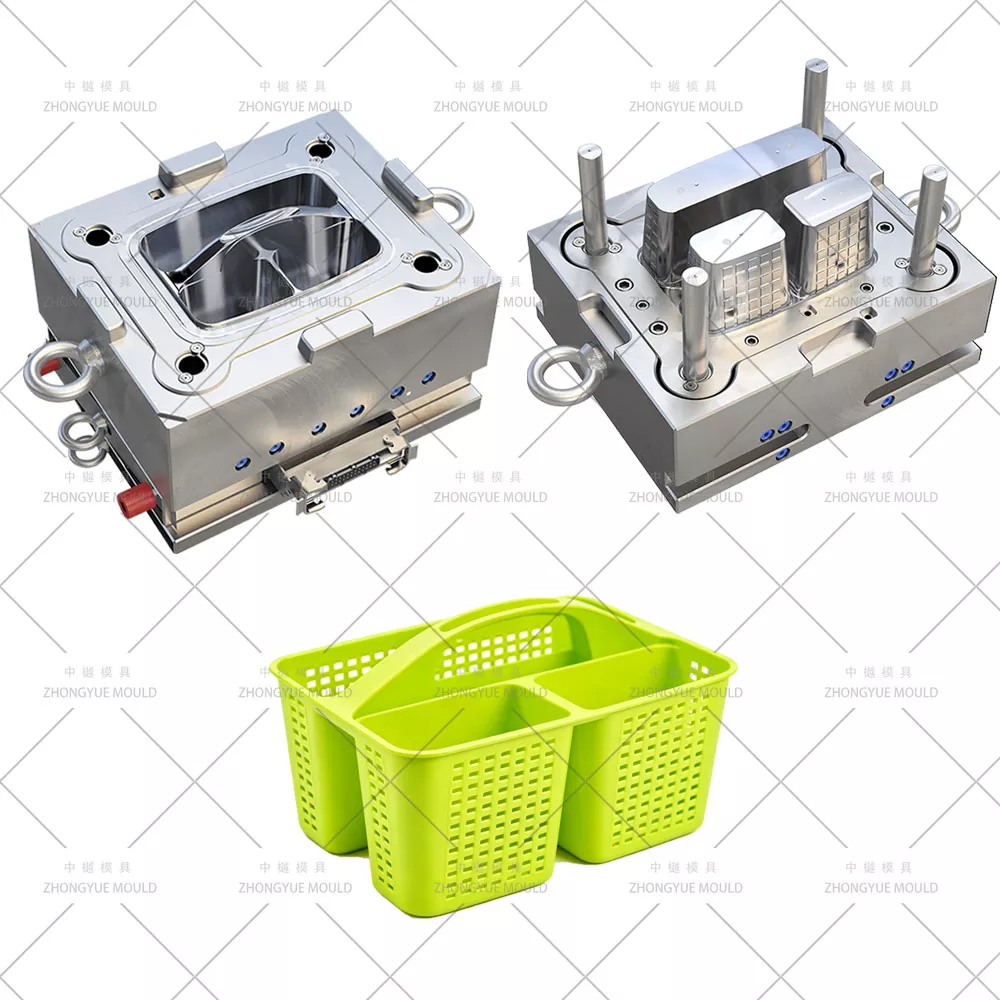

Tarjoamme täydellisen DFM-katsauksen kahvallisista pyykinpesukoista kahvoilla ja jakajilla varustettuihin keittiökomeroihin, jotka keskittyvät ruudukon täyttösimulaatioon ja poistovoiman laskemiseen ennen teräksen leikkaamista.

Muovisen korimuotin tekniset tiedot:

Tee seuraavasta muovisesta Basket Mould -projektistasi kirkkaampi!

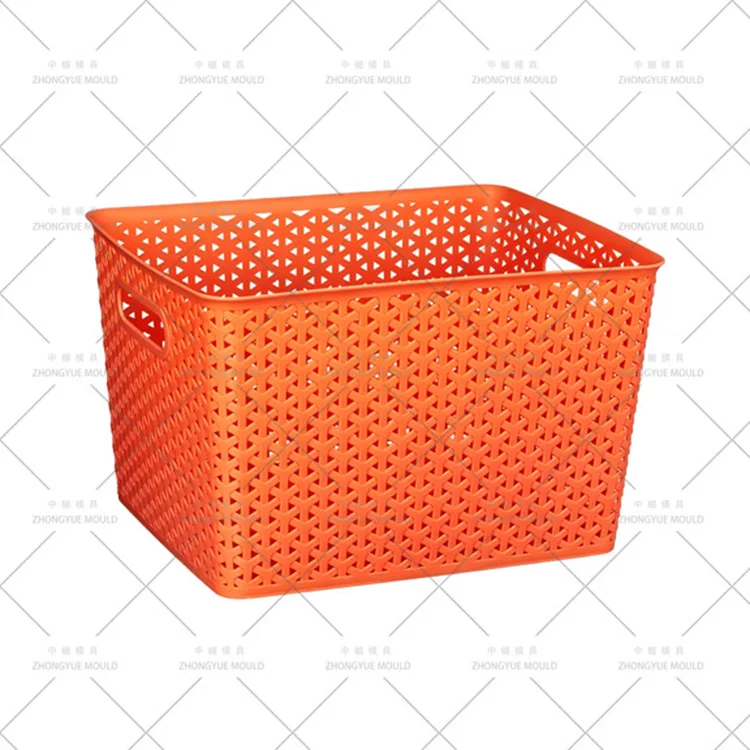

Mikä on Storage Organizer Basket -muotti?

Storage Organizer Basket Mold on työkalu, joka on suunniteltu tuuletettujen, kevyiden astioiden luomiseen:

Avoin ristikko/verkkorakenne — Seinät eivät ole kiinteitä; ne koostuvat verkostosta ripoja, jotka muodostavat neliöitä, timantteja tai rakoja. Tämä luo alileikkauksia, joita tavallinen poisto ei voi käsitellä.

Ohuet ripaosat — Ristikkorivat ovat tyypillisesti 1,0–2,0 mm paksuja. Näiden ohuiden osien täyttäminen vaatii suurta ruiskutusnopeutta ja painetta.

Tuuletusaukot — Suuret ilmavirran aukot tarkoittavat sitä, että muotin kanssa kosketuksissa oleva pinta-ala on pienempi, mikä tekee jäähtymisestä nopeaa, mutta irrottamista vaikeuttaa.

Integroidut kahvat – Sivukahvat ovat usein ohuita ja taipuvaisia ​​katkeamaan, jos ne työnnetään ulos väärin.

Tärkeimmät muottitekniikan kohokohdat (grid Basket -muotti)

Äärimmäinen tuuletusmuotoilu (ensimmäinen prioriteetti)

Ilma jää helposti loukkuun ristikon taskuihin. Sisällytämme 0,01–0,015 mm:n jakolinjan tuuletusaukot jokaisen ristikkokennon ympärille ja sintrattuja huokoista terästä olevat tuuletusaukot pitkien rivojen päissä. Ilman tätä muotti polttaa muovin ennen kuin ristikko täyttyy kokonaan.

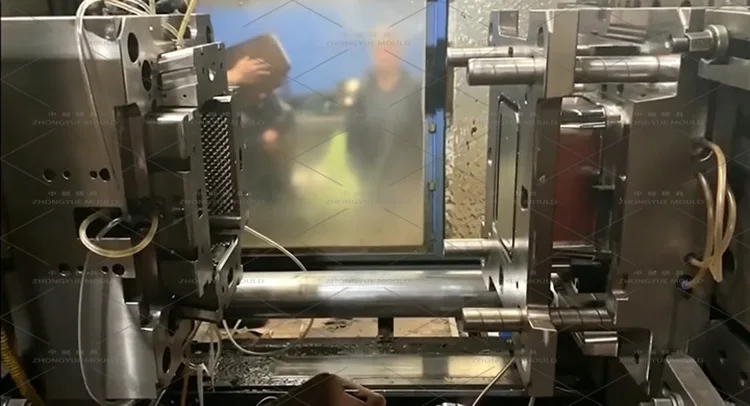

Kaksivaiheinen poisto / irrotuslevymekanismi

Koska ruudukko toimii alileikkauksena, käytämme usein:

Irrotuslevy: Levy, joka työntää koko korin tasaisesti pois ytimestä ja estää ristikon vääristymisen.

Kaksivaiheinen irrotus: Ensinnäkin ejektorin tapit työntävät koria hieman; sitten irrotuslevy päättää purkamisen. Tämä vähentää yksittäisten ristikon ripojen rasitusta.

Grid Fill Simulation (Moldflow)

Ohuet kylkiluut on vaikea täyttää. Käytämme Moldflow-analyysiä määrittääksemme portin tarkan sijainnin (yleensä puhallinportti tai useita portteja) varmistaaksemme, että kaikki ruudukon kennot täyttyvät samanaikaisesti ilman hitsauslinjoja verkon keskellä.

Rib juuren paksuuden säätö

Kun ohuet ristikon rivat kohtaavat kiinteän alustan tai reunan, voi muodostua paksuja osia. Suunnittelemme asteittaisia ​​paksuussiirtymiä (30–45° kapenevia) estämään uppoamisjäljet ​​korin näkyvälle ulkopinnalle.

Käsittele Undercut Solutions

Sivukahvoissa on usein altaleikkauksia. Käytämme pieniä kulmanostimia tai suunnittelemme kahvan riittävän vedon niin, että PP-materiaali voi taipua ytimen yli (joustava poisto).

Moniontelotehokkuus

Nämä ovat suuria määriä esineitä. Suunnittelemme 2-, 4- tai jopa 8-onteloisia muotit tasapainotetuilla Y-haaroittimilla tehon maksimoimiseksi.

Valmistus- ja validointiprosessimme (korimuotti)

Ristikon täyttö ja tuuletus DFM — Analysoi ristikon rivan paksuus (1,0–2,0 mm). Suorita Moldflow simuloidaksesi täyttöä ja tunnistaaksesi ilmalukon sijainnit. Suunnittele tuuletusstrategia. Ilmainen DFM-raportti.

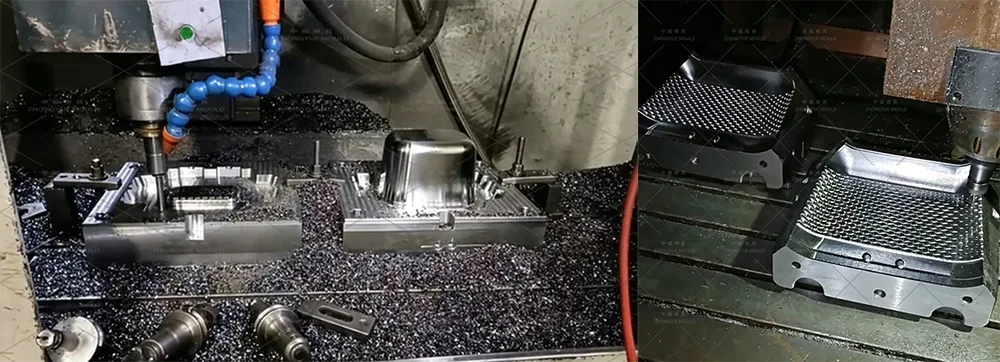

Kuorituslevyn työstö — Tarkkuushio irrotuslevyn rako varmistaaksesi, että se puhdistaa ristikon rivat takertumatta.

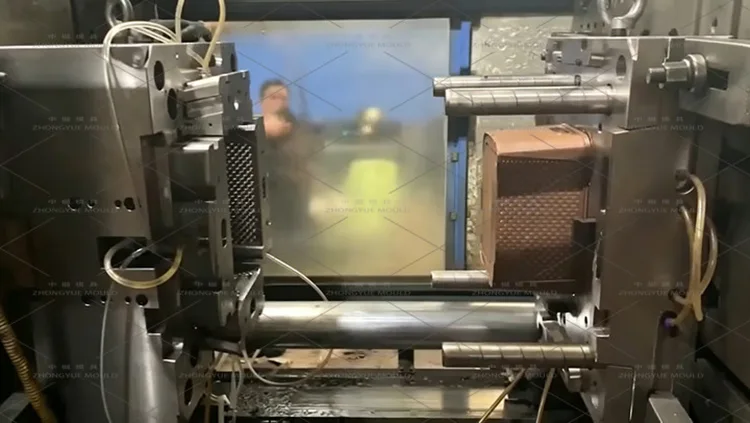

Kokoonpano ja T1-kokeilu – Ajetaan omalla koneella. Suorita ristikon eheystesti (taivuta ristikkoa manuaalisesti varmistaaksesi, että se ei katkea). Tarkista, onko lyhyitä laukauksia tai palamisjälkiä. Toimita koevideo + näytteitä.

Optimointi ja hyväksyntä – Säädä tuuletus- tai poistonopeutta, jos ruudukko näyttää jännitystä. Valmistele muotti lähetystä varten.

Myynnin jälkeinen tuki — 1 vuoden takuu, tekninen etäopastus ja varaosat (irrotuslevyn jouset, ejektorin tapit).

Miksi valita ZHONGYUE MULTI säilytyskorimuotillesi?

Grid Structure Experts — Ymmärrämme avoverkkomallien ainutlaatuiset täyttö- ja irrotushaasteet.

Tuuletusasiantuntijat — Muoteissamme on edistynyt tuuletus (huokoinen teräs) estämään palamisjälkiä ohuissa rivoissa.

Turvallinen poistosuunnittelu — Käytämme irrotuslevyjä ja kaksivaiheista poistoa estämään herkän ristikon rikkoutumisen purkamisen aikana.

Korkea kavitaatio – Todistettu kokemus 2-, 4- ja 8-ontelo-asetteluista maksimaalisen tuottavuuden saavuttamiseksi.

Laadunvarmistus — Testaamme verkon lujuutta ja täytön eheyttä T1-kokeiden aikana.

Usein kysytyt kysymykset – Säilytysjärjestelmän korien muotti

K: Miksi ristikkokoreissa on usein palamisjälkiä?

V: Koska ilma jää loukkuun pieniin ruudukon soluihin. Ratkaisemme tämän laajalla tuuletuksella (0,01 mm jakolinjat + huokoiset teräsosat).

K: Kuinka poistat korin, jossa on enimmäkseen reikiä?

V: Et voi käyttää tavallisia tappeja (ne työntyvät reikien läpi). Käytämme kuorintalevyä, joka työntää koko vanteen kerralla, tai kaksivaiheista poistojärjestelmää.

K: Voitko tehdä monionteloisia muotteja näille?

V: Kyllä, alle 300 mm:n kokoisille teemme usein 2- tai 4-ontelomuotteja. Suuremmille pyykkikoreille 1×1 on vakiona.

K: Mikä materiaali on paras verkkokoreihin?

V: PP (MFR 10–20) on paras, koska se on riittävän joustava irrottaakseen ristikon alta katkaisematta. ABS on liian hauras monimutkaisille ristikoille, ellei veto ole erittäin suuri.

K: Mitä tarvitset tarjoukseen?

V: 2D-piirustus (PDF/DWG) + 3D-malli (STP/IGS) korista, jossa määritellään koko, ruudukkokuvio, materiaali ja halutut ontelot.

Pyydä tarjous muovisten säilytyskorien muottiin

Lähetä koripiirrokset tai tekniset tiedot ZHONGYUE MOULD:iin. Toimitamme kattavan DFM-analyysin (kattaa ruudukon täytön, tuuletuksen ja poiston) + virallisen tarjouksen 24–48 työtunnin sisällä.

Ota yhteyttä jo tänään optimoidaksesi säilytyskorisi tuotanto tehokkaalla Grid Basket -ruiskumuotilla!
