Muovinen kytkentärasian muotti

Muokattu muovinen kytkentärasian muotti – vedenpitävä sähköinen kytkentärasian ruiskumuotin valmistaja

ZHONGYUE MOLD on erikoistunut räätälöityjen muovisten kytkentärasian muottien / sähköisten kytkentärasian ruiskumuottien suunnitteluun ja valmistukseen maailmanlaajuisille sähkökomponenttien valmistajille. Tarvitsetpa sitten kompaktin suorakaiteen muotoisen kytkentärasian, pyöreän liitäntärasian tai IP65/IP67-vesitiiviin kotelomuotin, insinööritiimimme toimittaa optimoidut muottirakenteet, jotka on räätälöity osapiirustuksellesi ja tuotantomäärällesi.

Autamme asiakkaita valitsemaan oikean teräslaadun, jakojärjestelmän (kylmäkanava tai merkkinen kuumakanava), ontelosijoittelun ja irrotusratkaisun (hydraulisylinteri, kulmanostin tai kokoontaitettava ydin), jotta voidaan varmistaa palamattomat osat, tasainen seinämäpaksuus ja vakaat sykliajat muovattaessa ABS-, PC-, PC+ABS-, PP- tai palonestoaine.

Tekniset tiedot:

Tee seuraavasta Plastic Junction Box Mould -projektistasi kirkkaampi!

Tyypillisiä muovaamaamme kytkentärasiatyyppejä

Tärkeimmät muottien suunnittelun huomiot kytkentärasiat

Oikean kytkentärasian muotin suunnittelun on vastattava näihin yleisiin haasteisiin:

Seinän paksuuden tasaisuus – Suuret tasaiset alueet taipuvat vääntymään. Suoritamme muotin virtausanalyysin (Moldflow) tasapainottaaksemme täyttöä ja minimoidaksemme nielujälkiä ohutseinämäisissä osissa.

Tiivistysuran ja laipan tasaisuus – Kriittinen vedenpitävyysluokituksen kannalta. Ontelo on viimeistelty hiottu ja kiillotettu (SPI A2/B1) tiivisteen istuvuuden säilyttämiseksi.

Knockout / Conduit Entry Irrotus – Käsitellään hydraulisilla kulmaliukuilla, nostimilla tai kokoontaitetuilla hylsysarjoilla sisääntulosuunnasta ja määrästä riippuen.

Boss & Rib Design – Ejektoritapit on sijoitettu siten, että vältetään merkinnät näkyville pinnoille; jäähdytyskanavat, jotka on sijoitettu lähelle paksuja ulokkeita tyhjien syntymisen estämiseksi.

Materiaalin kutistumisen kompensointi – kutistumisasteet vaihtelevat ABS:n (~0,5 %), PC:n (~0,6 %), PP:n (~1,5–2,0 %) ja GF-vahvisteisen nailonin (~0,3–0,5 %) välillä; muottipesä vastaavan kokoinen.

Muottien valmistus- ja validointiprosessimme

DFM (Design for Manufacturability) -tarkistus – Analysoi vetokulma, seinämän paksuus, altaleikkaukset, portituksen ja poiston toteutettavuus; antaa parannusehdotuksia.

Muottivirtaussimulointi – Ennusta täyttökuvio, hitsauslinjat, ilmalukot, puristusvoima ja jäähdytysaika.

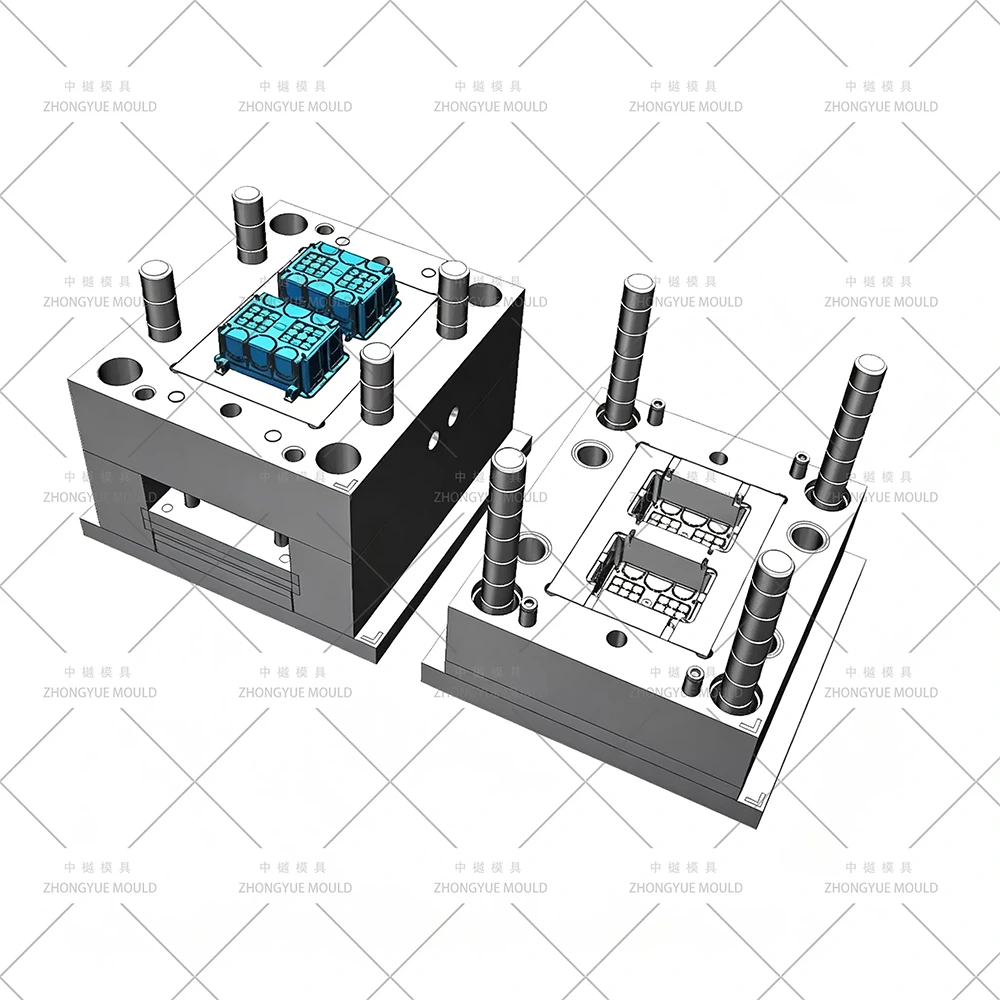

3D-muottisuunnittelu (UG/NX, SolidWorks, Pro/E) – Täydellinen jäähdytysjärjestely, liuku-/nostinsuunnittelu, kuumakanavan tasapainotus.

Tarkkuustyöstö – Nopea CNC, EDM (Sodick/Charmilles), syväporaus ohjauslevyille/kuplittajille.

Assembly & T1 Trial – Muottikoe ruiskutuskoneessa; lähetä koevideo + näyteosat + mittaraportti (CMM).

Korjaus ja lopullinen hyväksyntä – Hienosäädä ennen lopullista pakkaamista savuttomassa puukotelossa.

Miksi valita ZHONGYUE MOLD liitäntälaatikon muottikumppaniksi?

Yli 15 vuoden vientikokemus – muotit toimitetaan Eurooppaan, Pohjois-Amerikkaan, Lähi-itään, Kaakkois-Aasiaan

Oma DFM & Moldflow – Pienennä riskiä ennen teräksen leikkaamista

Joustavat juoksuratkaisut – kylmäkanava / YUDO / HASCO / Mold-Master kuumakanava (avoin tai venttiiliportti)

Tiukka laadunvalvonta – CMM-tarkastus, koenäytteen hyväksyntä, viikoittaiset koneistuksen edistymisen päivitykset

1 vuoden muotitakuu – Ilmaiset varaosat ja tekninen tuki

Mukautettu brändäys – Logon etsaus, teksturointi (VDI/Mold-Tech), päivämäärä/vuosi-koodin lisäykset

Pyydä tarjous

Lähetä meille 2D-piirustus (PDF/DWG) + 3D-mallisi (STP/IGS/STEP/X_T) ja odotettu vuotuinen kuvausmäärä. ZHONGYUE MOLD vastaa DFM-raportilla ja virallisella tarjouksella 24 työtunnin kuluessa.
