Muovinen pinottava käsivarreton tuolimuotti

Muovinen pinottava käsivarreton tuolimuotti – Muovisen yksiosaisen muovituolin ruiskumuotin valmistaja

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottivalmistaja, joka toimittaa muovisia pinottavia käsivarrettomia tuolimuotteja / yksiosaisia ​​muovisia tuolimuotteja (kaupallisia pinottavia tuoleja, laitosistuimia, tapahtuma- ja juhlatuoleja) maailmanlaajuisille huonekalujen tukkukauppiaille, koulujen hankintaosastoille ja vieraanvaraisuuden toimittajille. Toisin kuin koristeelliset kotituolit, nämä käsivarrettomat pinottavat tuolit on valmistettu kestäviksi, korkean taajuuden käyttöön ja tehokkaaseen säilytykseen. Ne on yleensä valettu yhtenä kappaleena (monoblock) Virgin PP:stä (kopolymeeri, MFR 8–12) tai HDPE:stä erinomaisen iskunkestävyyden ja joustavuuden saavuttamiseksi.

Ensisijainen haaste näiden tuolien muovaamisessa on estää paksujen sisäisten vahvistusrivien aiheuttamat vajoamisjäljet ​​istuimen pintaan ja varmistaa samalla, että tuoli pysyy mitoiltaan vakaana turvallista pinoamista varten (10–15 tuolin korkeus). Muoteissamme on optimoidut rivan paksuusmuutokset, massiiviset jäähdytyspiirit (BeCu-sisäosat) ja tehokkaat poistojärjestelmät, joiden avulla saavutetaan 45–70 sekunnin sykliajat. Valmistamme muotteja kahvilan tuoleihin, koulupöytiin, harjoitushuoneiden istuimiin ja tapahtumatuoleihin.

Tarjoamme täydellisen DFM-katsauksen, joka keskittyy rakenteelliseen eheyteen ja pinoamisen vakauteen ennen teräksen leikkaamista.

Muovisen tuolimuotin tekniset tiedot:

Tee seuraavasta Plastic Chair Mould -projektistasi kirkkaampi!

Mikä on pinottava käsivarreton tuolimuotti?

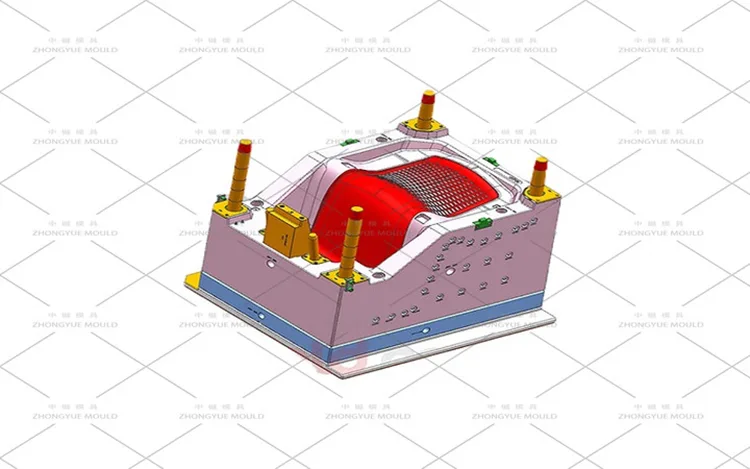

Pinottava käsivarreton tuolimuotti on raskaaseen käyttöön tarkoitettu työkalu, joka on suunniteltu tuottamaan toimivia, yksiosaisia ​​muovisia istuimia:

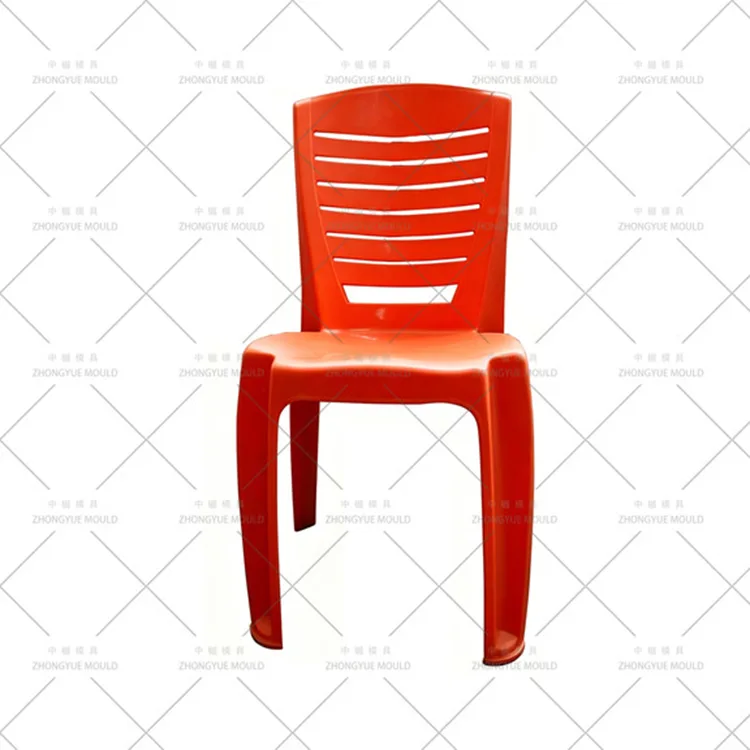

Monoblock-rakenne — Istuin, selkänoja ja jalat on valettu yhdeksi kiinteäksi osaksi. Ei vaadi kokoonpanoa.

Sisäiset vahvistusrivat – Istuimen alapuolella on tiheä kylkiluiden verkosto, joka tukee ihmisen painoa. Tämä on muovaushaasteiden lähde.

Pinoamisominaisuudet — Jalat ja istuinkaukalo on muotoiltu lukkiutumaan toisiinsa turvallisesti pinottuna pystysuoraan ilman takertumista tai naarmuuntumista.

Suuri iskunkestävyys – Suunniteltu taipumaan hieman kuormituksen alaisena halkeamisen sijaan, erityisesti kylmissä ympäristöissä.

Tärkeimmät muottitekniikan kohokohdat (käsivarreton tuolin muotti)

Anti-Sink Rib Design & jäähdytys

Paksut sisäiset rivat aiheuttavat vajoamisjälkiä näkyvälle istuimen pinnalle. Suunnittelemme rivat 60–70 % seinämän paksuudesta ja käytämme Moldflow-analyysiä BeCu (Beryllium Copper) -jäähdytyselementtien sijoittamiseen suoraan kriittisten ripaleikkausten taakse. Tämä poistaa lämpöä nopeammin kuin ympäröivät ohuet seinät, mikä estää pinnan painaumia.

Suuren tasaisen pinnan vääntymisen hallinta

Istuinkaukalo on suuri, tasainen pinta, joka on alttiina kuppautumiseen tai vääntymiseen. Optimoimme pakkauspaineprofiilit ja jäähdytysajan varmistaaksemme, että istuin pysyy tasaisena. Joskus muottiin suunnitellaan hyvin pieni kruunu (0,1–0,2 mm kupera) kompensoimaan luonnollisen materiaalin kutistumista.

Tehokas poistojärjestelmä

Monoblock-tuoleissa on syvät alaleikkaukset, joissa jalat kohtaavat istuimen. Käytämme ejektoriholkkeja (jalkahylsyille) ja pitkiä ejektorin tappeja, jotka on sijoitettu strategisesti sisäisiin kylkiluihin. Nopeita syklejä varten suunnittelemme varhaispoistojärjestelmät, jotka on synkronoitu koneen avausiskun kanssa.

Portin sijainti stressin vähentämiseksi

Portin sijainti vaikuttaa sisäiseen rasitukseen. Käytämme tyypillisesti tuuletinportteja tai useita portteja istuimen reunassa tasapainoisen täytön varmistamiseksi ja hitsauslinjojen minimoimiseksi korkean jännityksen alueilla (kuten istuimen etureunassa tai selkänojan pohjassa).

Pinoamishäiriö DFM

Simuloimme 10 korkean pinoamisen 3D-muodossa varmistaaksemme, että ylemmän tuolin jalat osuvat alatuolin istuimeen oikein ilman, että se sitoo tai luo jännityspisteitä, jotka voivat aiheuttaa halkeamia pinoamisen/purkauksen aikana.

Tuuletus pitkille virtauksille

Suuren tuolin (iskupaino 2,5–4,5 kg) täyttäminen vaatii pitkiä virtausreittejä. Virtausreitin etäpäihin (selkänojan yläosaan, jalkojen kärkeen) on asennettu 0,02–0,025 mm:n jakolinjan tuuletusaukot ja tuuletusnastat palovammojen estämiseksi.

Valmistus- ja validointiprosessimme (tuolimuotti)

Rakenteellinen ja vääntynyt DFM — Analysoi rivan asettelu (60–70 % seinämän paksuus). Suorita Moldflow ennustaaksesi uppoamisjälkiä ja vääntymistä. Suunnittele BeCu-jäähdytysstrategia. Simuloi 10-korkeaa pinoamista. Ilmainen DFM-raportti.

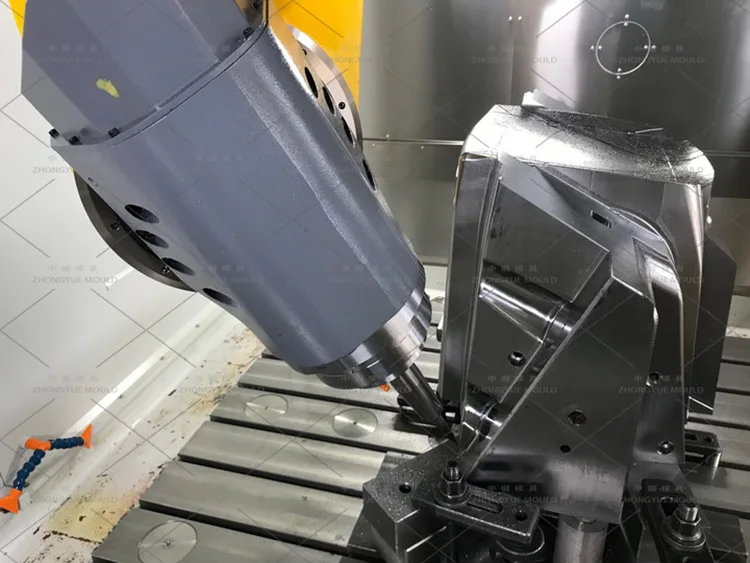

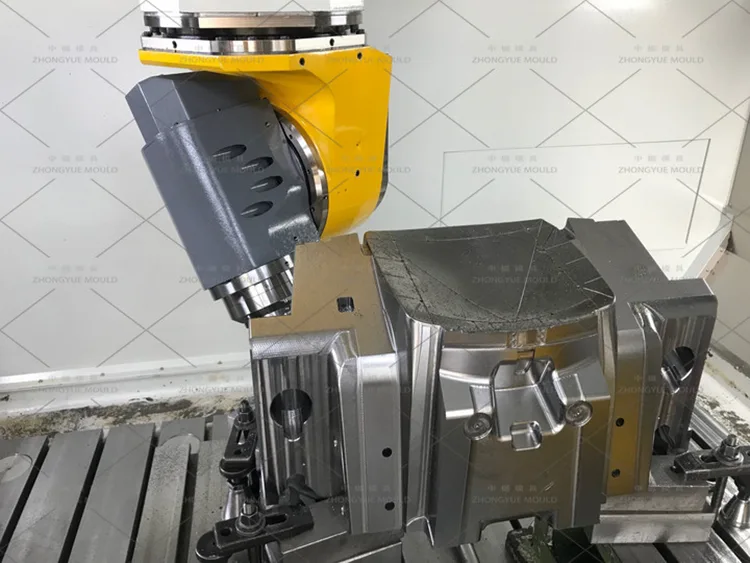

Raskas terästyöstö — Suuren ontelon ja ytimen karkea työstö. Syvien jäähdytyskanavien aseporaus.

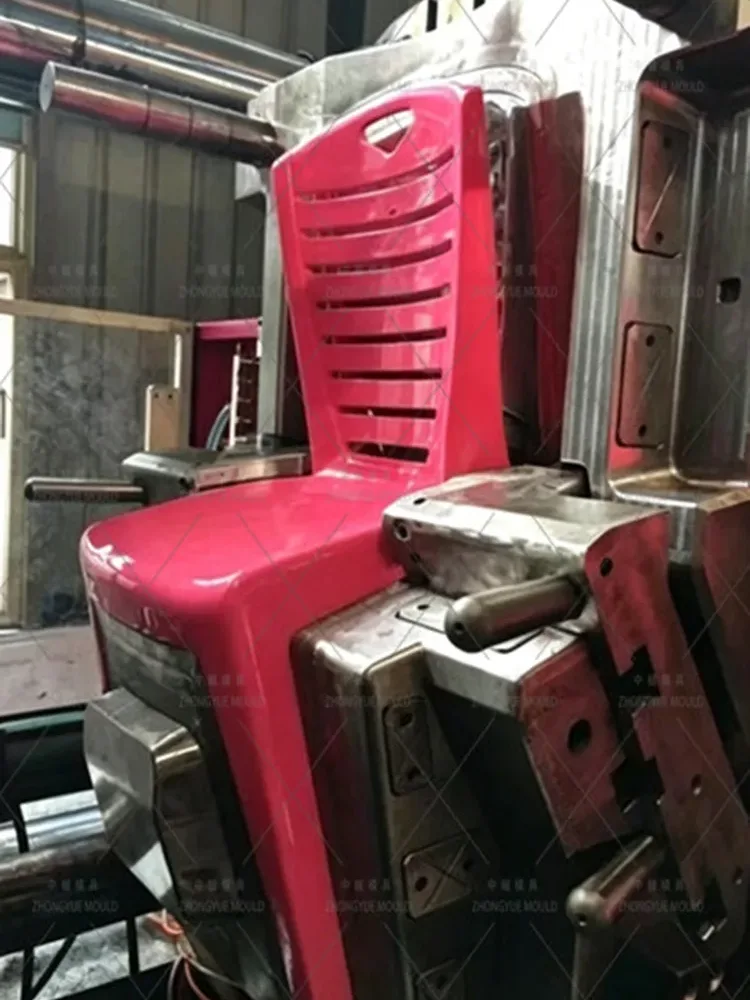

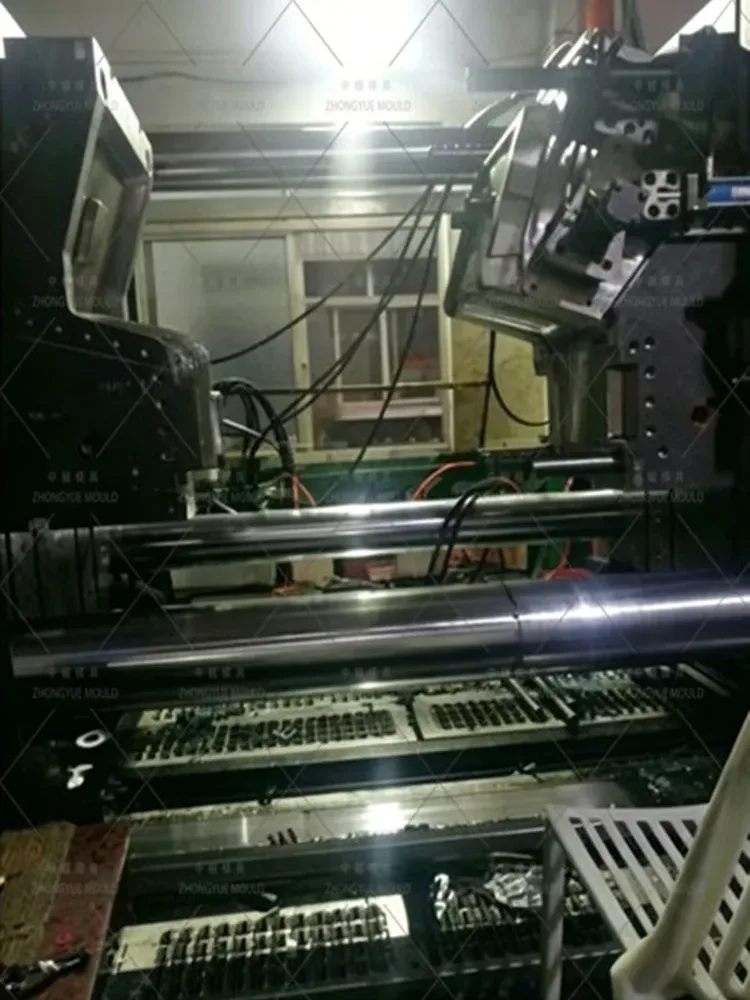

Kokoaminen ja T1-kokeilu — Kokoa ejektorin holkit ja tapit. Suorita T1-koe määritetyllä PP:llä. Suorita staattinen kuormitustesti (150 kg) ja pudotuskoe näytetuoleille. Tarkista uppoamisjäljet ​​ja vääntyminen. Toimita koevideo + näytteitä.

Optimointi ja hyväksyntä – Säädä jäähdytystä tai pakkausta, jos tapahtuu uppoamista/vääristymistä. Valmistele muotti lähetystä varten.

Myynnin jälkeinen tuki — 1 vuoden takuu, tekninen etäopastus ja varaosat (ejektorin holkit, tapit, jalkahylsyt).

Miksi valita ZHONGYUE MOLD kädettömään tuolimuottiin?

Rakennemuottien asiantuntijat — Olemme erikoistuneet ratkaisemaan uppoamisjälkiä ja vääntymiä suurissa uurretuissa rakenneosissa.

Edistyksellinen jäähdytyssuunnittelu — BeCu-sisäosat rivan leikkauskohdissa varmistavat nopeat kierrot ja kosmeettiset pinnat.

Pinoamisen vakaus — Varmistamme 10 korkean pinoamisen virtuaalisesti estääksemme kenttävikoja.

Rakennettu suuria volyymejä varten — Muotimme on valmistettu 718H teräksestä ja kestävät 500 000+.

Maailmanlaajuinen kokemus – muotit toimitetaan huonekalutehtaille Euroopassa, Etelä-Amerikassa, Afrikassa ja Kaakkois-Aasiassa.

Usein kysytyt kysymykset – Pinottava käsivarreton tuolimuotti

K: Kuinka estät uppoamisjäljet ​​istuimen pinnalla?

V: Suunnittelemme rivat 60–70 % seinämän paksuudesta ja käytämme BeCu-jäähdytyssisäkkeitä suoraan paksujen ripaleikkausten takana jäähdyttämään ne nopeammin kuin ympäröivä iho.

K: Voitko tehdä moniontelomuotteja tuoleille?

V: Suuren laukausmäärän (2,5–4,5 kg) ja monimutkaisten jäähdytysvaatimusten vuoksi tuolimuotit ovat lähes aina 1 × 1. Multi-ontelo vaatisi massiivisen koneen (2000T+).

K: Mikä materiaali on paras monoblock-tuoleille?

V: Virgin PP Copolymer (MFR 8–12) on alan standardi. Se tarjoaa parhaan tasapainon iskunkestävyyden, joustavuuden ja kustannusten välillä. Myös HDPE:tä käytetään, mutta se voi olla jäykempi.

K: Kuinka pitkä sykliaika on?

V: Tyypillisesti 45–70 sekuntia seinämän paksuudesta ja jäähdytystehosta riippuen. Kuuma juoksijat voivat vähentää tätä 5–10 sekuntia.

K: Mitä tarvitset tarjoukseen?

V: 2D-piirustus (PDF/DWG) + 3D-malli (STP/IGS) tuolista, jossa määritellään materiaali, väri ja vaadittu kantavuus (staattinen/dynaaminen).

Pyydä tarjous muovisesta pinottavasta käsivarrettomasta tuolimuotistasi

Lähetä tuolin piirustukset tai tekniset tiedot ZHONGYUE MOULD:iin. Toimitamme kattavan DFM-analyysin (kattaa uppoamisen eston, vääntymisen ja pinoamisen) + virallisen tarjouksen 24-48 työtunnin sisällä.

Ota yhteyttä jo tänään rakentaaksesi tehokkaan ja kestävän Monoblock Chair -ruiskumuotti!
