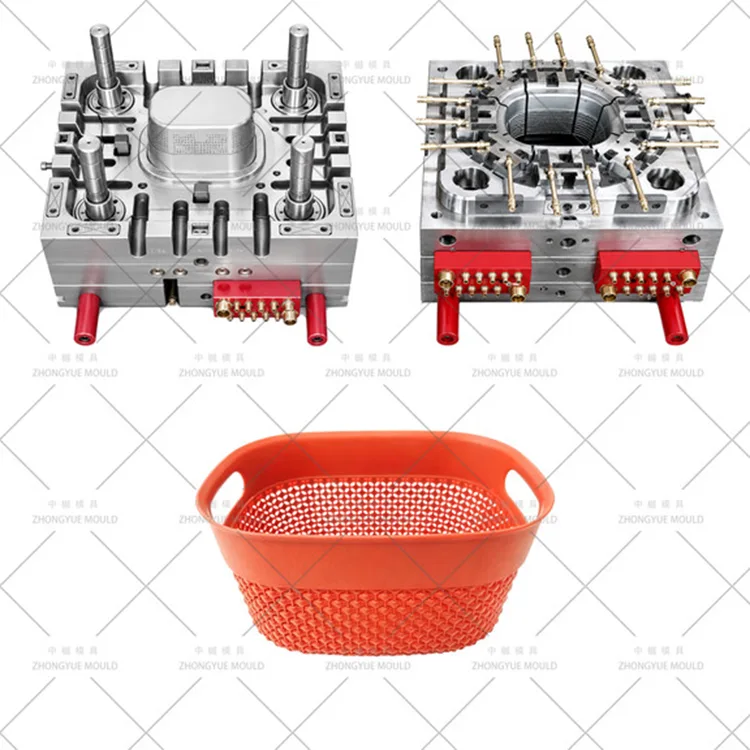

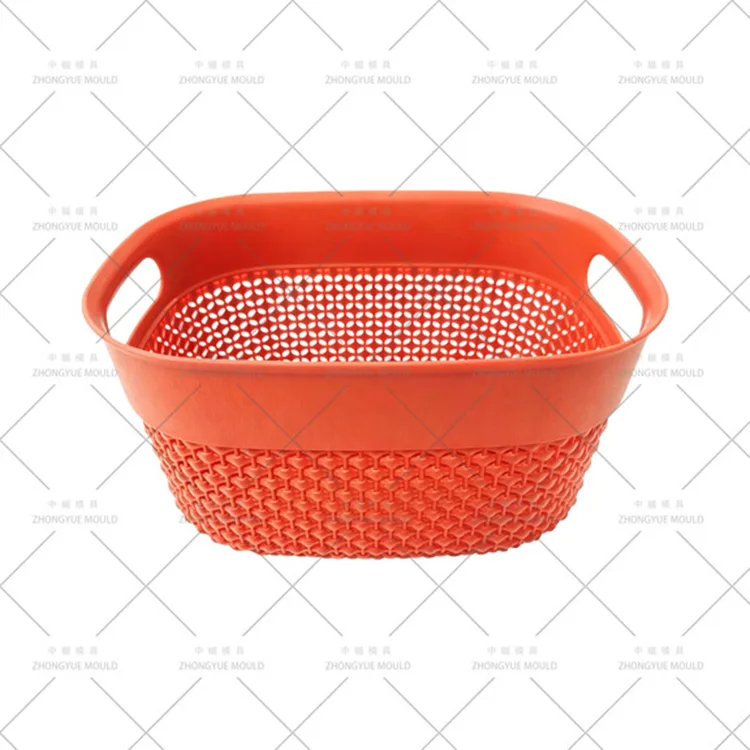

Muovinen kuviollinen säilytyskorin muotti

Muovinen kuviollinen säilytyskorin muotti – mukautetun kohokuvioidun/kuvioidun koristekorin ruiskumuotin valmistaja

ZHONGYUE MOLD on ammattimainen kiinalainen ruiskumuottivalmistaja, joka toimittaa muovikuvioituja säilytyskorimuotteja / kohokuvioituja pintakoristeita (rottinki-Weave-korit, 3D-geometriset kuviointiastiat, koristesäilytysastiat) maailmanlaajuisille kodinsisustusbrändeille, putiikkitalolahjojen jälleenmyyjille ja laadukkaille kodintarviketoimittajille. Toisin kuin käytännöllisissä ristikkokoreissa, näissä kuviollisissa koreissa on monimutkaisia ​​kohotettuja tai upotettuja kuvioita koko ulkopinnalla, jotka jäljittelevät luonnollisia materiaaleja, kuten rottinkia, pajua tai pellavaa, tai esittelevät moderneja taiteellisia reliefejä. Koot vaihtelevat pöytäkoneista (120 mm) pyykinpesukiskoihin (450 mm).

Kuvioitujen pintojen muovaus vaatii suuren kitkavastuksen voittamista muotista purkamisen ja jäähdytyksen epätasapainon aikana, mikä johtuu seinämän paksuuden vaihtelusta. Muoteissamme käytetään korkeakiillotettuja ytimiä (SPI A2) helpon irrotuksen varmistamiseksi, tasapainotettuja jäähdytyspiirejä, jotka estävät uppoamisjälkiä paksujen kuviorivien päällä, ja piilotettuja sukellusveneitä suojaamaan koristeellista pintaa. Muokkaamme ne yleensä High-Impact PP:stä (MFR 8–12) tai ABS:stä, jotta kuvion hienot yksityiskohdat säilyvät rakenteellisesti eheinä.

Tarjoamme täydellisen DFM-katsauksen, joka keskittyy teksturoitujen pintojen vetokulmiin ja kuvion rivan paksuuden optimointiin ennen teräksen leikkaamista.

Muovisen korimuotin tekniset tiedot:

Tee seuraavasta muovisesta Basket Mould -projektistasi kirkkaampi!

Mikä on kuviollinen säilytyskorin muotti?

Kuvioitu säilytyskorimuotti on työkalu, joka on suunniteltu luomaan koristeellisia säiliöitä, joilla on monimutkaisia ​​pintakuvioita:

Kohokuviot/Kohokuviot — Ulkopinta ei ole tasainen; siinä on 3D-ominaisuuksia (esim. rottinkikepit, timanttipyyrät, kukka-aiheet). Tämä luo kitka-alipainetta.

Kiinteät seinät, joissa on piilorakenne – Toisin kuin ristikkokorit, seinät ovat enimmäkseen kiinteitä, ja kuviot lisäävät paikallista paksuutta. Tämä saattaa aiheuttaa vajoamisjälkiä paksujen kuviointiripojen taakse.

Esteettinen prioriteetti – Ensisijainen arvo on visuaalinen vetovoima. Pintaviat (portin jälki, hitsauslinjat, naarmut) eivät ole hyväksyttäviä.

Toiminnalliset kahvat — Integroitu usein kuvioon, mikä vaatii huolellista suunnittelua, jotta vältytään jännityskeskittymiltä koristerivoissa.

Tärkeimmät muottitekniikan kohokohdat (kuvioitu kori)

Luonnoskulman optimointi teksturoiduille pinnoille

Jokainen 0,001 mm tekstuurin syvyys vaatii lisävetoa. Laskemme 3–5° kokonaisvedon syville rottinkikuvioille, jotta muovi pääsee irtoamaan ilman vetämistä ja pintayksityiskohtien tuhoamista.

Viilennystasapaino kuvion kylkiluiden takana

Paksut kuviorivat (esim. jäljittelevät köyttä tai keppiä) voivat aiheuttaa vajoamisjälkiä näkyvälle pinnalle. Suunnittelemme paikalliset BeCu-jäähdytyssisäkkeet suoraan näiden ripojen taakse, jotta ne poistavat lämpöä nopeammin kuin ympäröivät ohuet seinät ja ehkäisevät masennusta.

Huippukiillotettu ydin helppoon irrotukseen

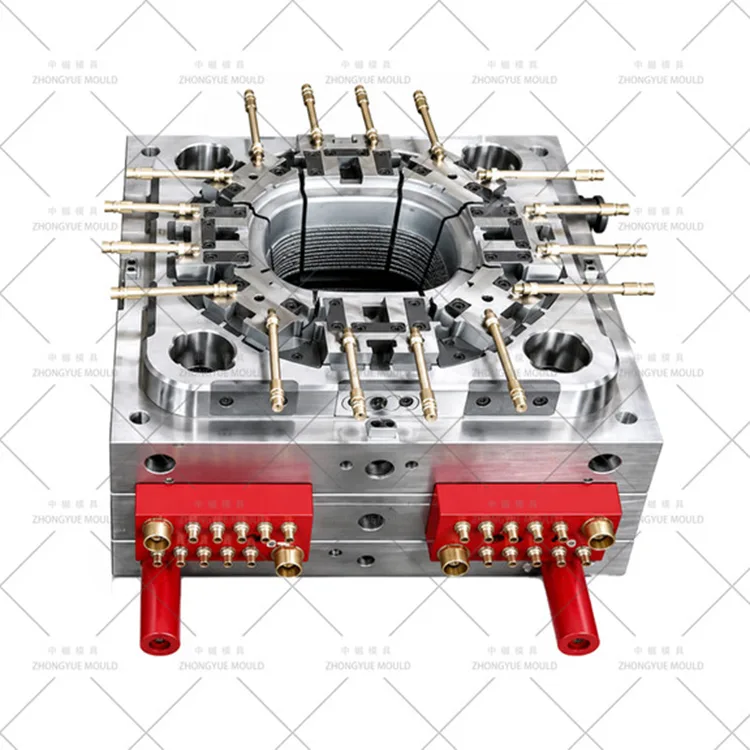

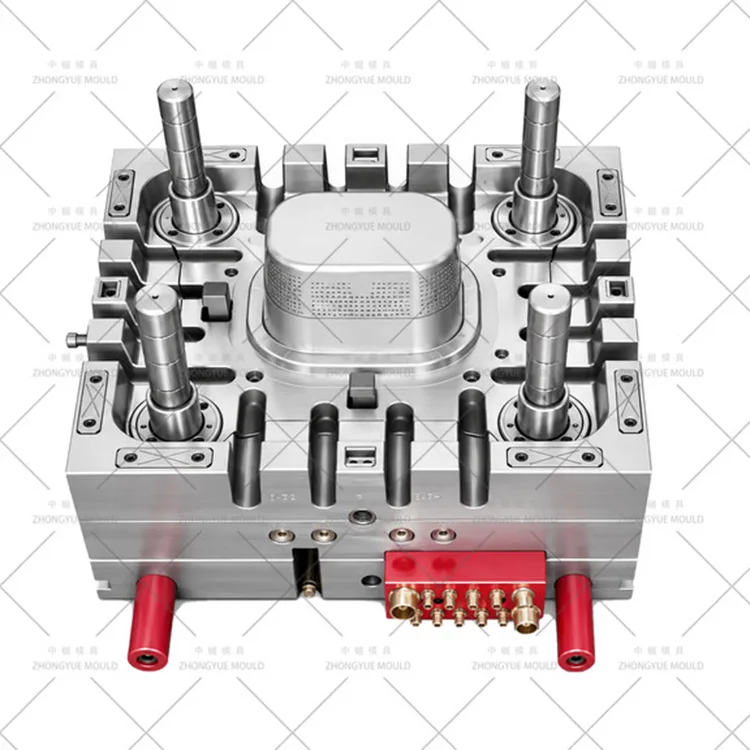

Kun onkalo on teksturoitu, ydin (sisäpinta) kiillotetaan SPI A2/B1:een. Tämä varmistaa, että kori tarttuu ytimeen jäähtyessään ja irtoaa siististi teksturoituneesta ontelosta, mikä estää kuvion repeytymisen.

Piilotettu sukellusveneportti sisälaipassa

Koristeellisen ulkokuvion suojaamiseksi portti asetetaan sisäreunalle tai pohjalle, jolloin taideteokseen ei jää näkyviä jälkiä. Monimutkaisissa kuvioissa käytämme tuuletinportteja virtauksen levittämiseksi ja välttämään hitsauslinjojen ylittämistä näkyvien kuvioiden piirteiden yli.

Tuuletus yksityiskohtaista virtausta varten

Hienot kuviot voivat vangita ilmaa pieniin syvennyksiin. Käytämme 0,01–0,015 mm:n jakolinjan tuuletusaukkoja ja tuuletusnappeja pitkien virtausreittien (esim. simuloidun lehden tai kepin kärjessä) päässä.

Vahvistettu kahvan muotoilu

Kuvioon integroidut kahvat ovat alttiita murtumaan. Suunnittelemme reilut säteet (R3–5mm) kahvojen pohjaan ja varmistamme, että seinämän paksuus siirtyy sujuvasti kuviolliseen seinään.

Valmistus- ja validointiprosessimme (kuvioitu korimuotti)

Pattern Draft & Sink Mark DFM — Analysoi kuvion syvyys ja laske tarvittava syväys (3–5°). Suorita Moldflow ennustaaksesi uppoamisjäljet ​​paksujen kuviorivien takana ja suunnittele BeCu-jäähdytys. Ilmainen DFM-raportti.

Tekstuurisovellus — CNC-rouhinta. Kuvion yksityiskohtien EDM uppoaminen. Kemiallinen etsaus varmistaa tasaisen tekstuurin syvyyden.

Ytimen kiillotus — Kiillotusydin SPI A2/B1:een. Maskin ontelon rakenne kiillotuksen aikana välttääksesi vaurioituneen kuvion.

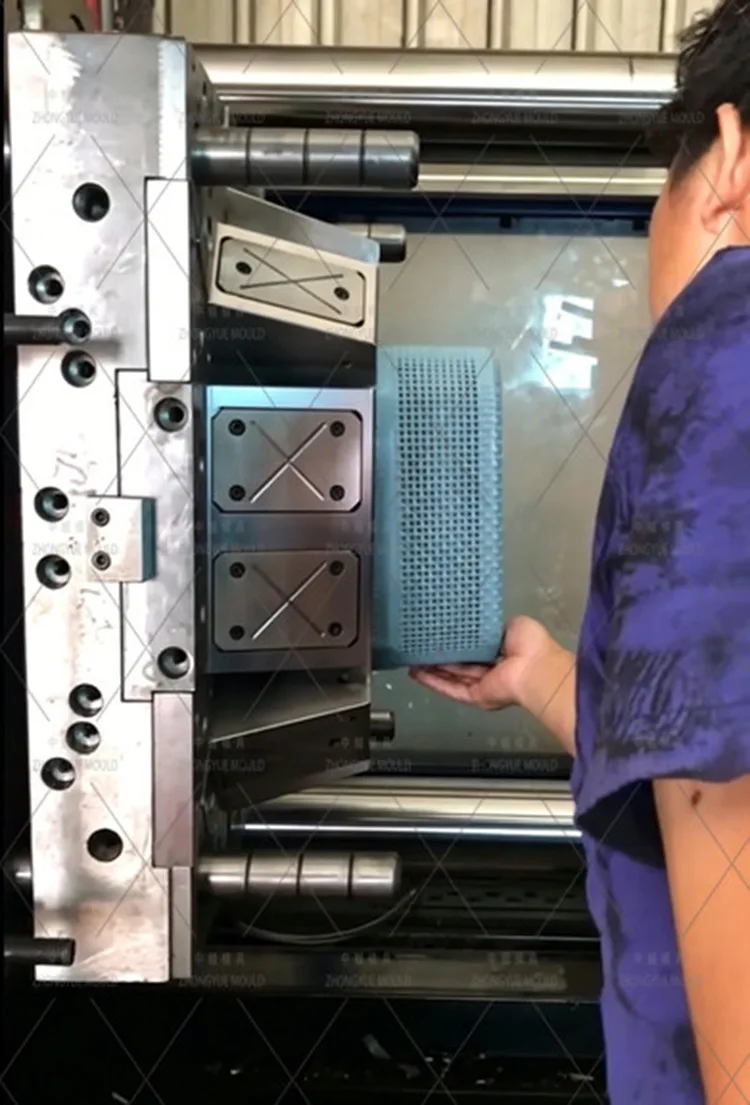

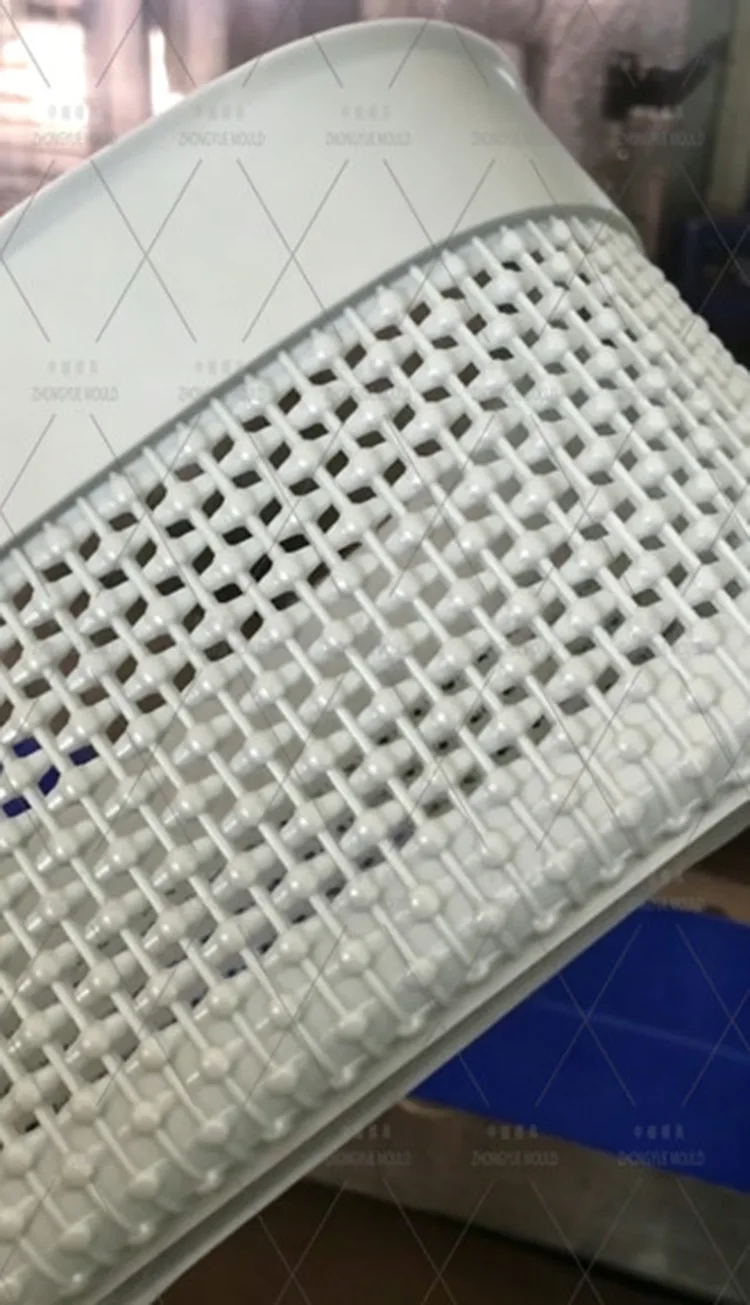

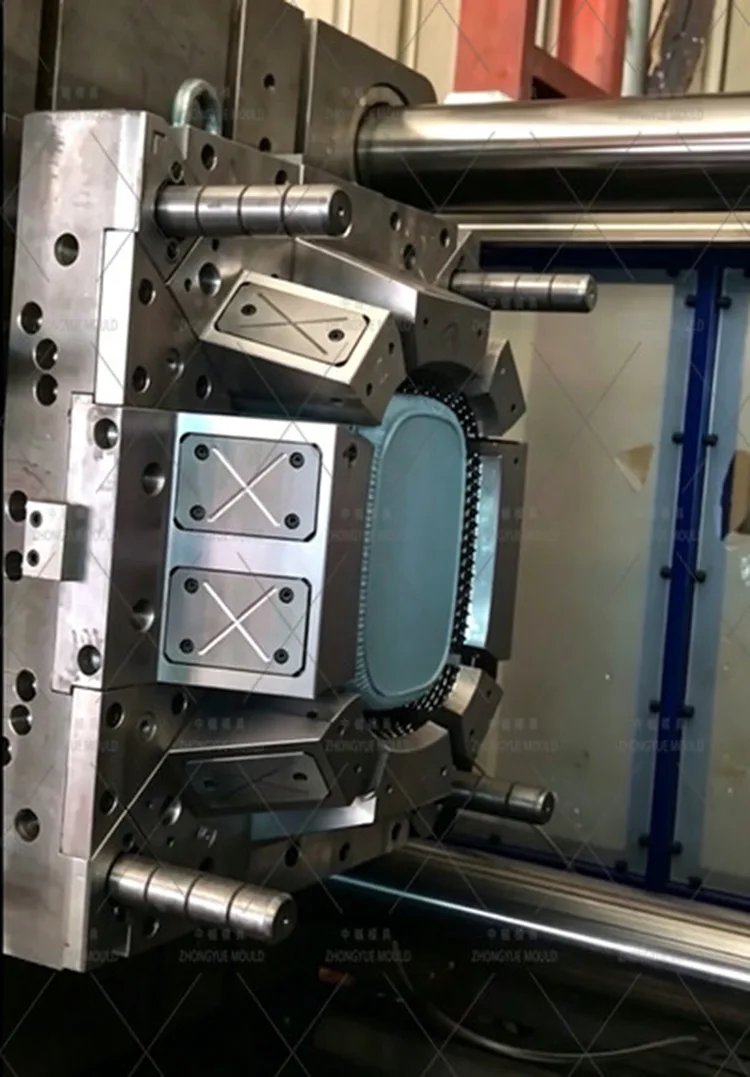

Kokoonpano & T1-kokeilu — Aja määritetyllä materiaalilla. Tarkista kuvion selkeys, pinnan kiilto ja uppoamisjälkien puuttuminen. Toimita kokeiluvideo + näytteet + CMM-raportti.

Lopullinen toimitus — Pakkaa huolellisesti kuvioitujen pintojen suojaamiseksi. Tarjoa muotin huolto-opas tekstuurien puhdistamiseen.

Miksi valita ZHONGYUE MOLD kuviolliseksi korimuottillesi?

Tekstuuriasiantuntijat – Erinomaisesti kopioimme luonnonmateriaaleja (rottinki, paju, pellava) muoviin.

Cosmetic Quality Focus – Suunnittelemme muotteja poistamaan portin jäännökset, hitsauslinjat ja uppoamismerkit koristepinnoilta.

Tasapainoinen jäähdytyssuunnittelu — BeCu-sisäosien käyttömme estää kuviollisten korien ykkösvian: pesuallasjäljet.

Kiillotetut ytimet — varmistavat, että kori irtoaa rakenteesta repeytymättä tai tarttumatta.

Global Experience — Muotit toimitetaan eurooppalaisille kodinsisustusbrändeille ja pohjoisamerikkalaisille lahjatavarayrityksille.

Usein kysytyt kysymykset – kuviollinen säilytyskorin muotti

K: Kuinka paljon vetoa tarvitset rottinkikuvioon?

V: Normaalille rottinki-/keppisyvyydelle (0,3–0,5 mm) suosittelemme 3–5° kokonaisvetoa. Alle 2° voi aiheuttaa tarttumisen ja kuviovaurion.

K: Aiheuttaako kuvio uppoamisjälkiä ulkopuolelle?

V: Voi. Estämme tämän käyttämällä Moldflow-analyysiä ennustamaan uppoamista ja lisäämällä BeCu-jäähdytyssisäkkeitä suoraan paksujen kuviorivien taakse jäähdyttämään ne nopeammin.

K: Voitko tehdä moniontelon kuviollisille koreille?

V: Kyllä, alle 300 mm:n kokoisille teemme usein 2- tai 4-ontelomuotteja. Varmistamme, että kuvion kohdistus on täydellinen kaikissa onteloissa.

K: Mikä materiaali näyttää parhaan kuvion yksityiskohdan?

V: ABS tarjoaa terävimmän ja määritellyimmän kuvion yksityiskohdat. PP on joustavampi ja kustannustehokkaampi, mutta voi hieman pehmentää hienoja yksityiskohtia.

K: Mitä tarvitset tarjoukseen?

V: 2D-piirustus (PDF/DWG) + 3D-malli (STP/IGS), jossa näkyy kuvion tyyli (tai lähetä mallikuva). Määritä materiaali ja haluttu viimeistely (esim. "matta rottinki look").

Pyydä tarjous muovikuvioidusta säilytyskorimuotistasi

Lähetä kuviolliset koripiirrokset tai tekstuurinäytteesi ZHONGYUE MOULD:iin. Toimitamme ilmaisen DFM-raportin, joka kattaa vedon, jäähdytyksen ja uppoamisjälkien eston + virallisen tarjouksen 24–48 työtunnin sisällä.

Ota meihin yhteyttä nyt aloittaaksesi kohokuvioidun / teksturoidun koristekorin ruiskumuottiprojektisi!
