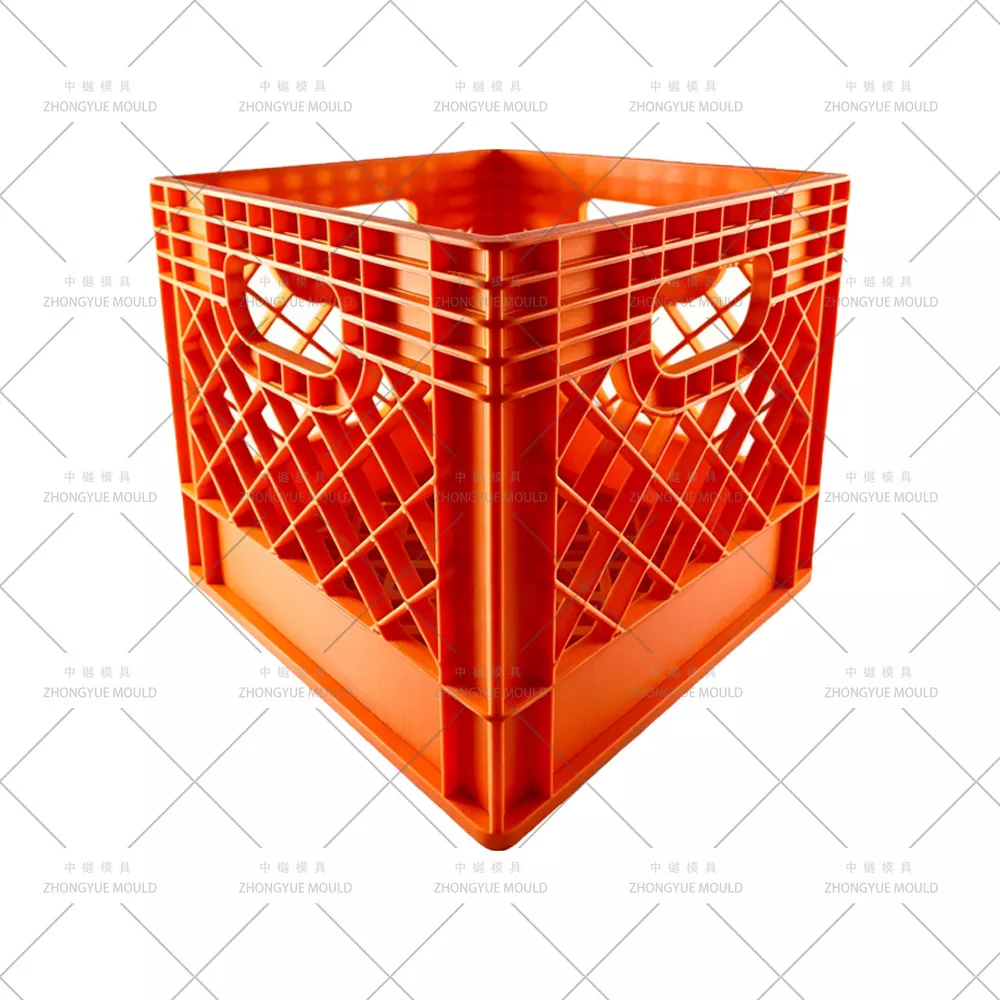

Maitolaatikot (meijerituotteiden kierrätyslaatikot) kuljettavat lasi- tai PET-pulloja täytön, toimituksen, pesun ja palautuksen kautta. Niiden tuottaminen mittakaavassa vaatii muovisen monionteloisen maitolaatikon muotin – vähintään 2-onteloisen –, joka kestää pitkään, pyörii nopeasti ja tekee puhtaita osia. Hitsauslinjat ja kahvan alueelle jäänyt ilma ovat yleisiä ongelmia.
ZHONGYUE MOLD on rakentanut satoja vaihtolaatikon muotteja – maito-, kola-, olut-, taitettavat pussit. Maitolaatikon muotimme keskittyvät kolmeen asiaan: työkalun pitkä käyttöikä, nopea pyöräily ja oikea tuuletus. Linjasi toimii kannattavasti miljoonien laukausten aikana.
|
Laatikon koot |
Laatikon materiaalit |
Laatikot |
||
|
539X289X356 mm 532x354x290 mm 540x360x290 mm 400x300x155 mm 500x300x167 mm 400x300x255 mm 490x300x167 mm 500x360x190 mm |
Korkeatiheyspolyeteeni (HDPE |
Liikevaihtolaatikko Muovinen ruokalaatikko Muovinen vihanneslaatikko Muovinen pullolaatikko Muovinen maitolaatikko Taitettava laatikko Pinottava säilytyslaatikko |
||
|
Muotin nimi |

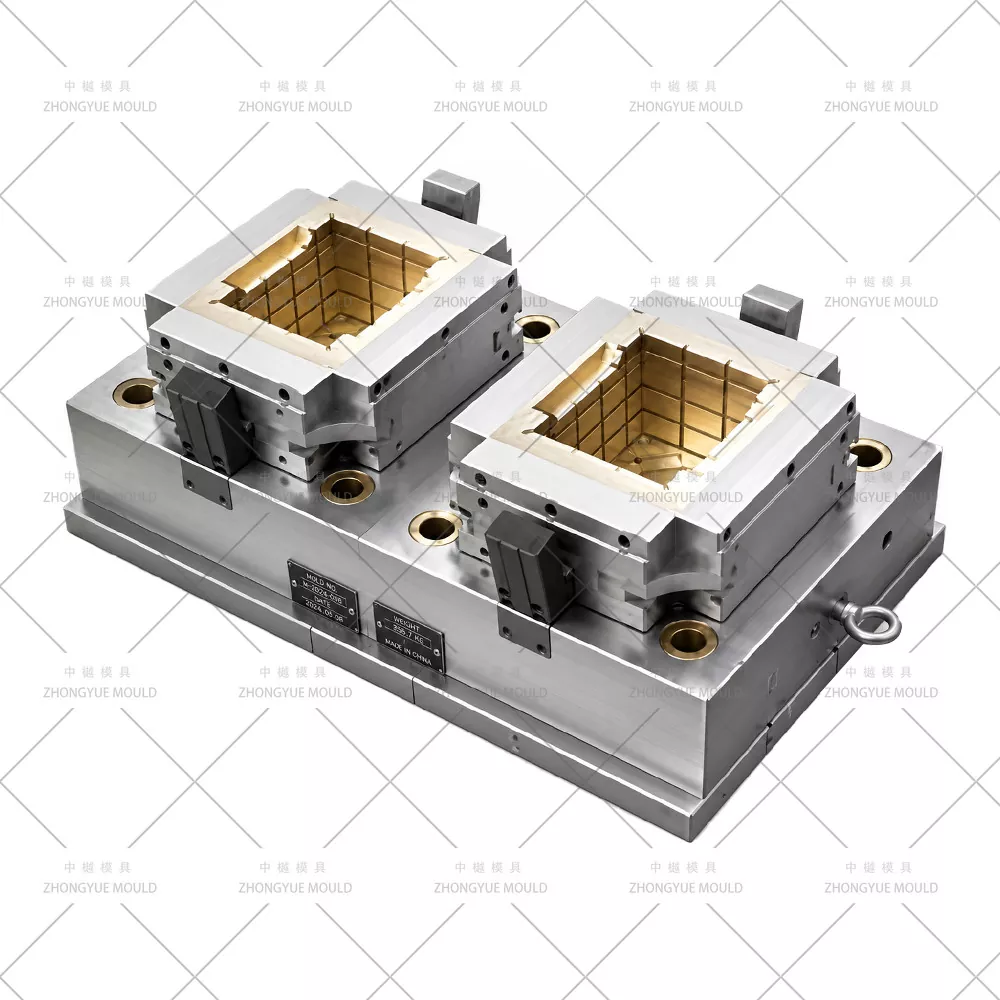

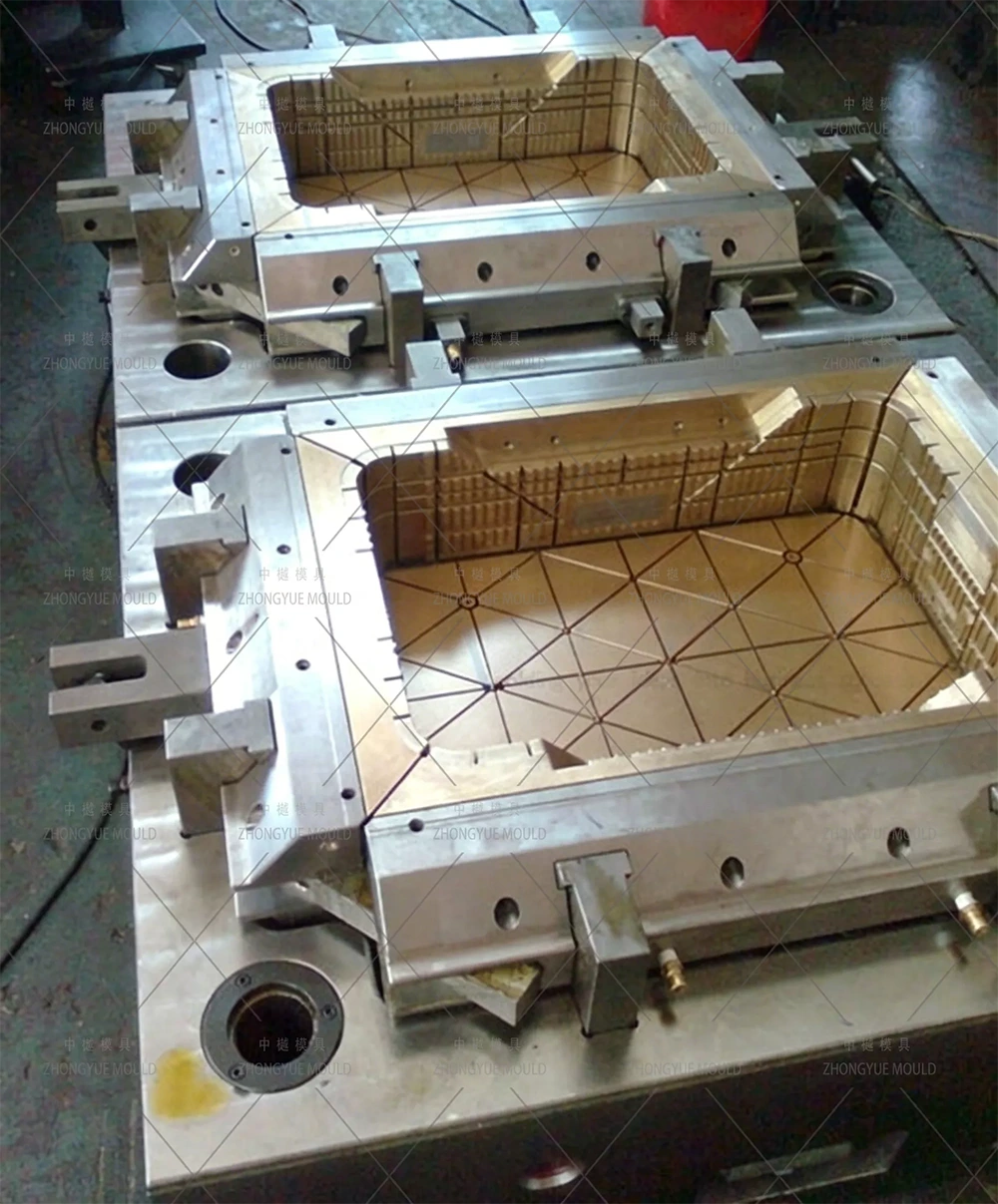

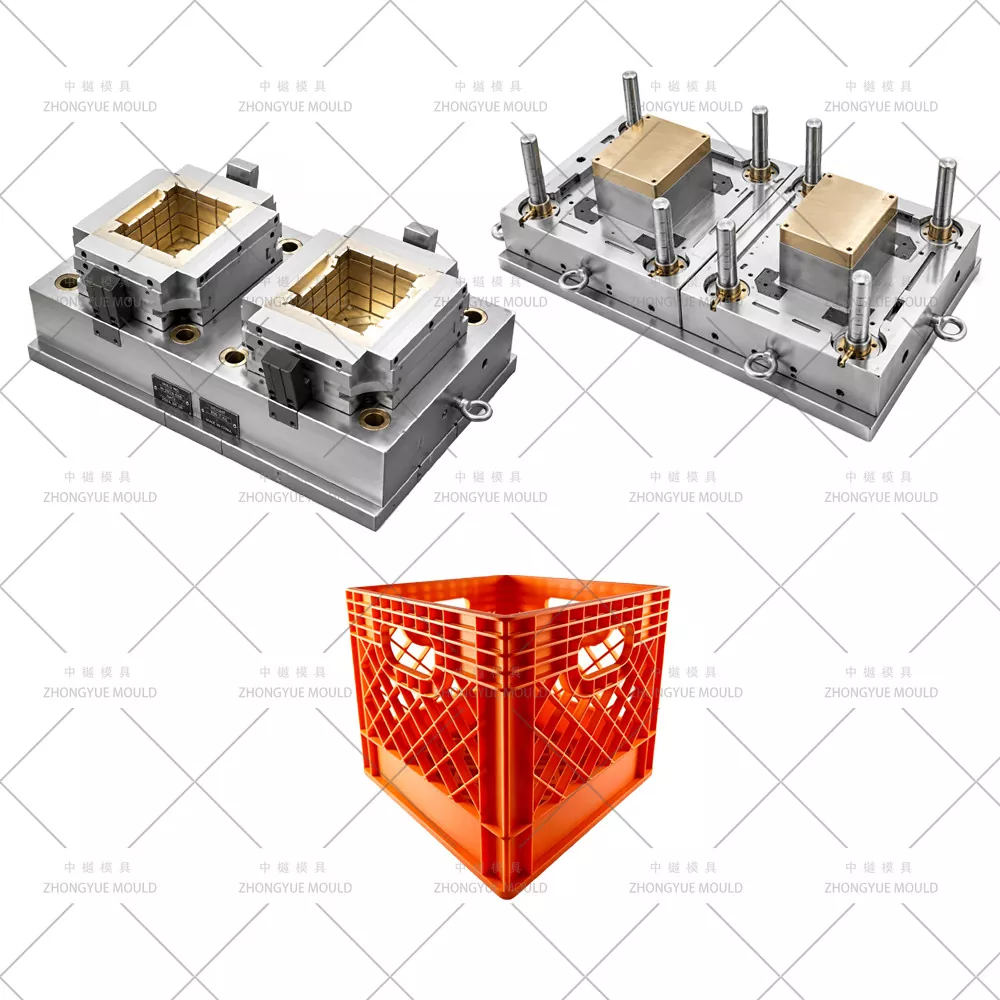

Muovinen monionteloinen maitolaatikon muotti |
|||
|
Muotin materiaali |
P20,2738,718H,NAK80,2316,S136,H13 jne |
|||
|
Muottipohja |
Itse tehty, LKM, DME, ASSAB |
|||
|
Onkalo |
Yksi/moni |
|||
|
Juoksija |
Kylmä juoksija ja kuuma juoksija |
|||
|
Hot Runner -merkki |
Mestari, HUSKY, YUDO jne. |
|||
|
Degsin ohjelmisto |
UG: Aoto CAD ja niin edelleen |
|||
|
Muotin elämä |
50-100 miljoonaa laukausta / 5-6 vuotta, jopa 10 vuodessa hyvässä kunnossa |
|||
|
T1 aika |
45-60 päivää |
|||
|
Muovi Materiaali |
PP ABS |
|||
|
Portin tyyppi |
Tarkka portti, reunaportti, alaportti, filmiportti, venttiiliportti, avoin portti jne. |
|||
|
Muotin pintakäsittely |
EDM, rakenne, kiiltävä kiillotus |
|||
|
Laatujärjestelmä |
ISO9001 |
|||
|
HS koodi |
8480719090 |
|||
|
Alkuperä |
Huangyan Zhejiang Kiina |
|||
|
Paketti |
Puinen kotelo |
|
||
|
Muotin materiaali |
Kovuus |
Muotin elämä |
||
|
P20 |
HRC 28-33 |
>300 000 laukausta |
||
|
718 |
HRC 33-36 |
>500 000 laukausta |
||
|
H13 |
HRC >43 |
>800 000 laukausta |
||
|
2344 |
HRC >48 |
>800 000 laukausta |
||
|
S136 |
HRC 48-52 |
>1 000 000 laukausta |
||
Tee seuraavasta Plastic Crate Mould -projektistasi kirkkaampi!
Oikea teräsvalinta muotin pohjalle ja ytimelle/ontelolle

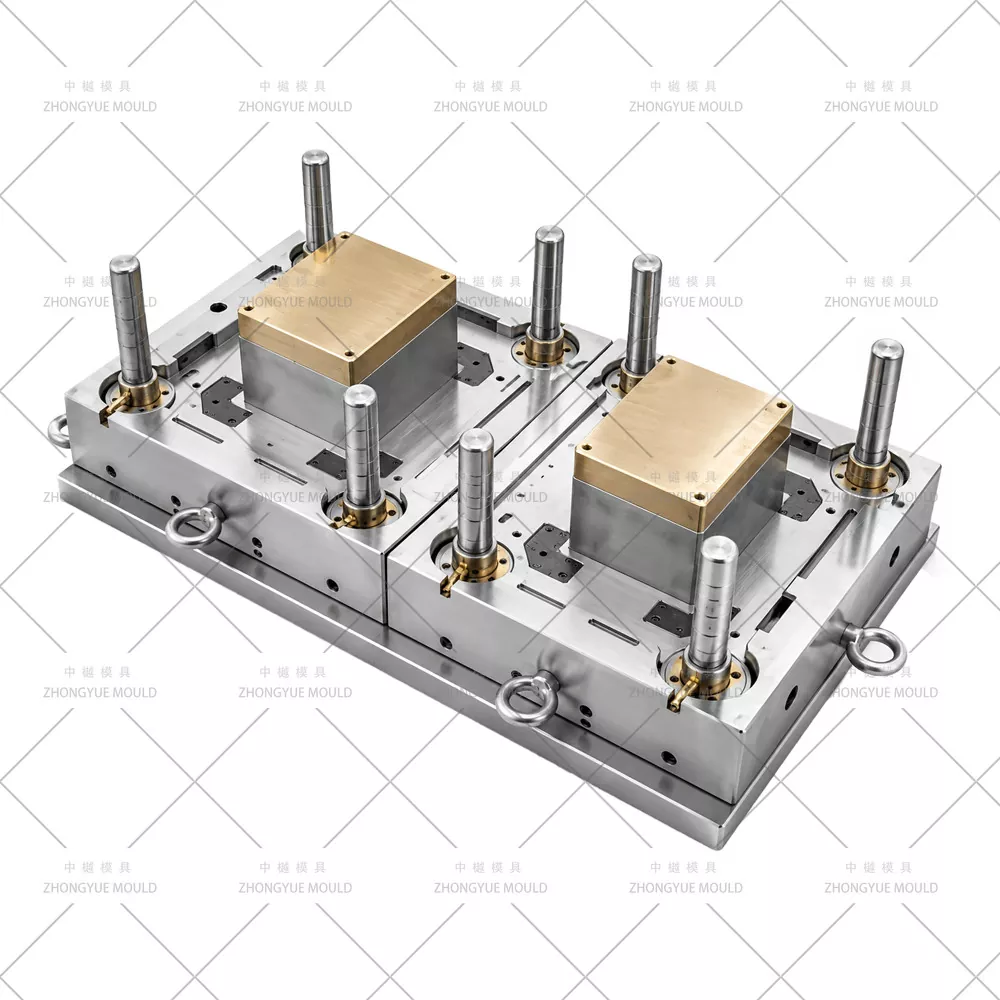

Monionteloisille laatikkomuotteille (erityisesti 2×2- tai 4-onteloisille asetteluille) määritämme esikarkaistun muottipohjateräksen, jonka HRC ≥ 33, kestämään taipumista suurissa puristusvoimissa. Ydin- ja kaviteettivaihtoehdot:
P20 (HRC 28–33): Kustannustehokas keskipitkille ajoille
718H / 2738 (HRC 33–38): Suositellaan monionteloiseen tuotantoon
H13 (karkaistu ja karkaistu, HRC 44–48) tai S136: Yli 2 miljoonan haukun käyttöiän, erityisesti käytettäessä uudelleenjauhettua/kierrätettyä HDPE:tä
Hallittu lämpökäsittely ja kovuus
Jokainen teräskomponentti saa tarkasti ohjatun karkaisun/karkaisun. Ontelon ja ytimen kovuus on tasapainossa – riittävän kova kulutuksenkestävyydelle, mutta ei ylikarkaistu haurauden ja mikrohalkeilun välttämiseksi lämpösyklin aikana.
Tarkkuuskoneistetut ohjaus- ja siirtojärjestelmät
Kaikki ohjauspilarit, holkit, kulmatapit ja liukukiskot on CNC/hiomakoneistettu ±0,01 mm toleranssiin. Liikkuvien osien käsinsovittaminen tai viilaaminen on ehdottomasti kiellettyä – tämä varmistaa sujuvan, toistettavan usean miljoonan syklin toiminnan ilman ennenaikaista takavarikkoa.
Kierrätettyjen materiaalien suojaus (valinnainen)
Jos prosessissasi käytetään kierrätettyä PP/HDPE:tä (kertakäyttöisiä tai sekoitettuja laatikoita), jotka sisältävät pieniä metallisirpaleita tai -rakeita:
Suunnittelemme suodatetun syöttövyöhykkeen huomioiden ja suosittelemme erikoiskarkaistuja onteloliitoksia (nitridi- tai DLC-pinnoitettuja), jotta ne kestävät upotettujen hiukkasten aiheuttamaa hankausta.
Strateginen välilevy/reunarakenne auttaa estämään epäpuhtauksien uppoamisen onteloiden pintoihin.
Optimoitu täyttöjärjestelmä – venttiiliportainen kuumakanava
Kestävät maitolaatikot on tyypillisesti muovattu matala-MFR HDPE:stä (MFI = 4-6 g/10min), jonka viskositeetti on korkeampi. Monionteloisissa Milk Crate -muotteissamme käytetään tasapainotettuja H-tyypin kuumakanavajakoputkia, joissa on venttiiliportit (YUDO / Synventive / Anole -yhteensopiva):
Varmista samanaikainen, painetasapainoinen täyttö kaikissa onteloissa
Minimoi virtauksen epäröinti ja vähennä hitsauslinjan näkyvyyttä kahvaalueilla
Eliminoi kylmäpurkaus → nopeammat kierrot ja pienemmät materiaalikustannukset

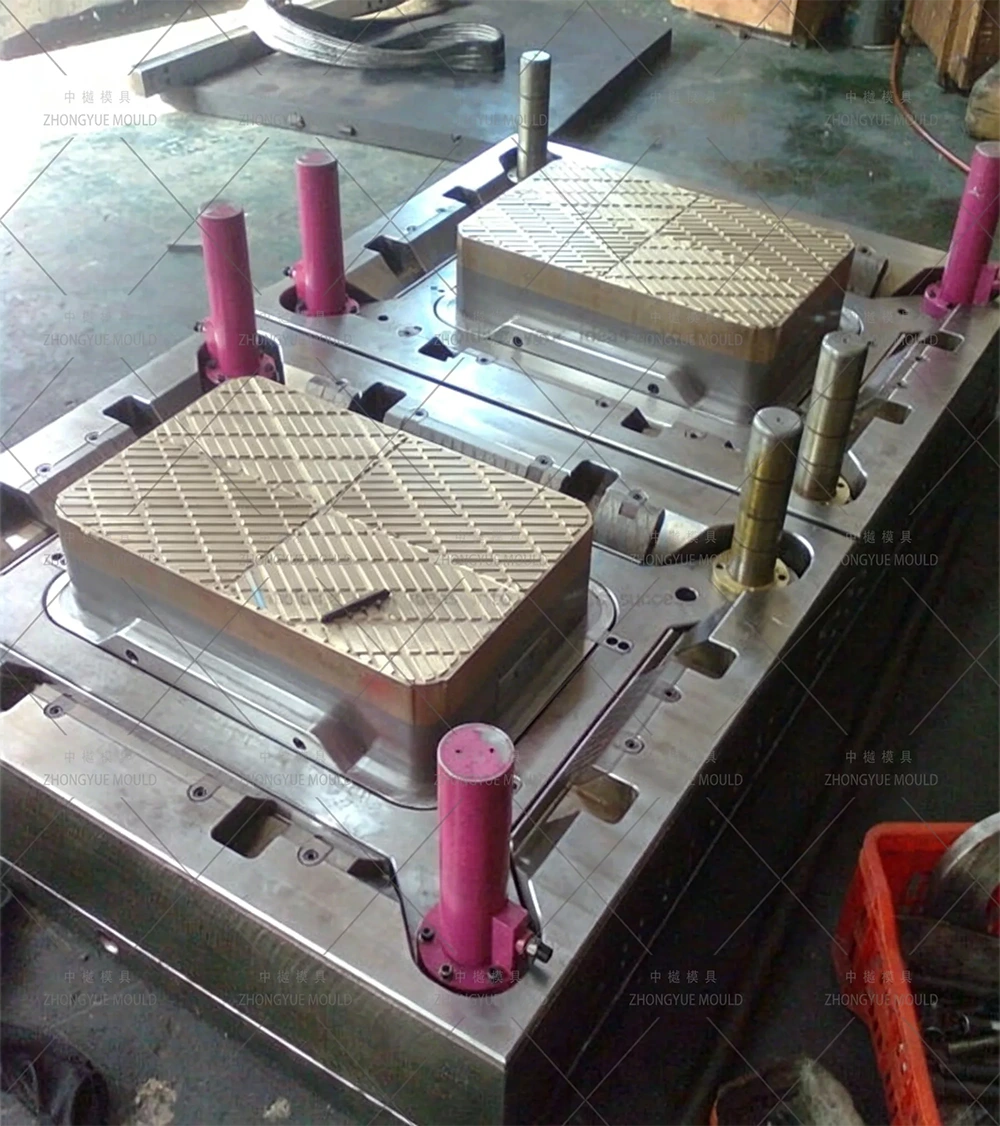

Erinomainen jäähdytys Mold-Max / BeCu-sisäkkeillä
Jäähdytys hallitsee yli 60 % muovausjaksosta. Suuritehoisille laatikkomuotteille:
Mold-Max (berylliumkupariseos) -sisäosat sijoitetaan paksujen ripojen leikkauskohtiin, kahvan jalustoihin ja alakulmiin – alueille, jotka ovat alttiita kuumille pisteille.
Jäähdytyskanavat noudattavat muottivirtausoptimoituja asetteluja, joissa on rinnakkainen vesireititys, jotta ΔT pysyy < 3–5 °C onteloiden välillä.
Tulos: Tyypillinen sykliaika 32–45 sekuntia tavallisille maitolaatikoille (jopa nopeampi pinomuoteissa).
Kertakäyttöisille/kevyille laatikoille, joissa on karkaistu terässydän, käytämme edelleen koko kehän jäähdytyspiirejä ohjauslevyillä/kuplimilla optimaalisen lämmönpoiston takaamiseksi.
Synkronoitu poisto nopeampaa pyöräilyä varten
Monionteloiset laatikkomuottimme voidaan varustaa mekaanisella varhaispoistokytkimellä, joka käynnistää ejektorilevyn liikkeen muotin avaamisen aikana, tai voit käskeä ruiskutuskonettasi suorittamaan samanaikaisesti hydraulisia avaus- ja irrotustoimintoja. Tämä ajelee 1–2 sekuntia lyöntiä kohden – kriittistä suuria määriä myyvissä meijerissä.
Nelipuoleiset liukumäet (hydrauliset sylinterit + kulmanostimet) käsittelevät alleleikattuja kahvoja ja sivuripoja mikronitarkalla ohjauksella estämään välähdys- tai vetojäljet.
Konesuositus
Suosittelemme nopeaa ruiskuvalukonetta, jonka ruuvin kierrosluku on ≥ 350, ja akkuavusteista ruiskutusyksikköä matala-MFI-HDPE:n nopeaan korkeapaineiseen täyttöön. Tämä on välttämätöntä monionteloisissa laatikoissa lyhyiden laukausten ja liiallisen pakkausajan välttämiseksi.
Kantokahva on suurin rasitusalue, kun täysi maitolaatikko nostetaan. Jos tähän jää ilmaa → epätäydellinen sulatus-/hitsauslinja → ennenaikainen halkeilu.
ZHONGYUE:n ratkaisu:
Erilliset pakourat (syvyys 0,01–0,02 mm) jakoviivoja pitkin kahvan päissä
Tuuletussisäkkeet / huokoiset teräksiset tuuletustulpat viimeisissä täyttökohdissa syvissä kahvasyvennyksissä
Muottivirtausanalyysi ilmalukon sijainnin tarkistamiseksi ennen teräksen leikkaamista
Tämä eliminoi kahvasta näkyvät neuleviivat ja vähentää dramaattisesti kentällä tapahtuvia kahvan rikkoutumisvaatimuksia.
Positiiviset pinoamislukot: Koneistettu ±0,1 mm:iin, jotta täytetyt laatikot lukittuvat turvallisesti; tyhjät laatikot pesivät tiukasti (paluurahdin säästö ~60%).
Elintarvikekosketusturvallinen pinta: Kiillotettu ontelopinnoite, joka on yhteensopiva elintarvikelaatuisen HDPE/PP:n kanssa – helppo pestä, kestää bakteerien tarttumista.
Mukautettu brändäys: kohokuvioidut meijerilogot, QR-/viivakoodialueet, RFID-tunnistetaskut, sarjanumeroaukot – kaikki integroituna ontelosuunnitteluun.
Euro-Standard-yhteensopiva: valinnainen 600 × 400 mm tai 400 × 300 mm jalanjälki alueellisen meijerilogistiikan mukaan.
Todistettu moniontelokokemus – Olemme toimittaneet 2- ja 4-onteloisia laatikkomuotteja (mukaan lukien pinomuotit) meijeri- ja juomaprosessoreille maailmanlaajuisesti, ja dokumentoidut sykliajat ovat vain 32–42 sekuntia.

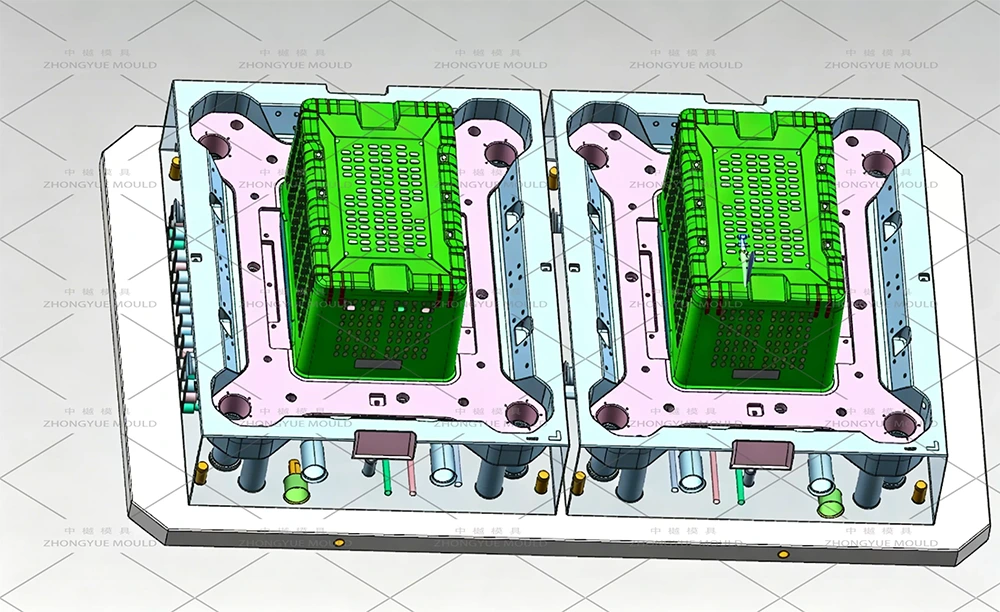

Täydellinen DFM- ja muottivirtauspalvelu – Ennen teräksen leikkaamista tarjoamme täyttöanalyysin, jäähdytyssimuloinnin ja vääntymisennusteen.

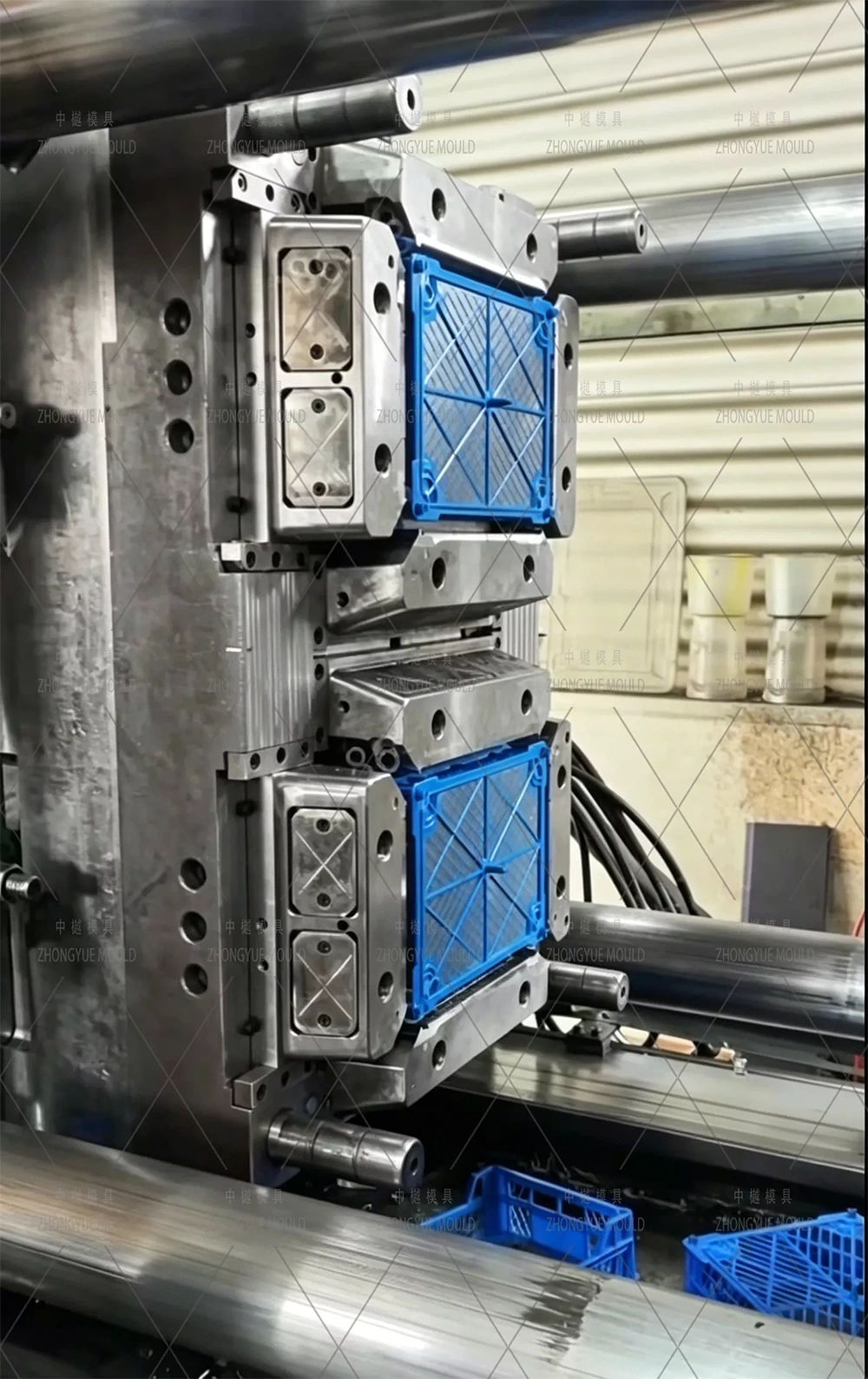

Läpinäkyvä laadunvalvonta – prosessinaikaiset tarkastusraportit + T0/T1-koevideo ja näytemittaraportti ennen lähetystä.
Täydelliset varaosat ja tuki – Täysi joukko kuluvia osia, huoltokäsikirja ja etävianmääritys.
Aloita monionteloisen maitolaatikon muotti jo tänään
Tarvitsetpa yksionteloisen pilottimuotin tai tehokkaan 4-onteloisen/pinomuotin meijerilaatikoihin, Zhongyue Mold tarjoaa työkaluja, jotka on suunniteltu kestämään pitkäikäisyyttä, nopeutta ja laatikon eheyttä.
